Система с отворен и затворен цикъл: ключови разлики, работа, предимства и приложения

Системите с отворен и затворен контур обясняват как системата реагира, когато й подадете вход.В тази статия ще научите какво прави всяка система, как работи и защо обратната връзка има значение при контролирането на резултатите.Ще видите също как се различават техните компоненти и приложения.Това ви улеснява да разберете къде често се използва всяка система.

Каталог

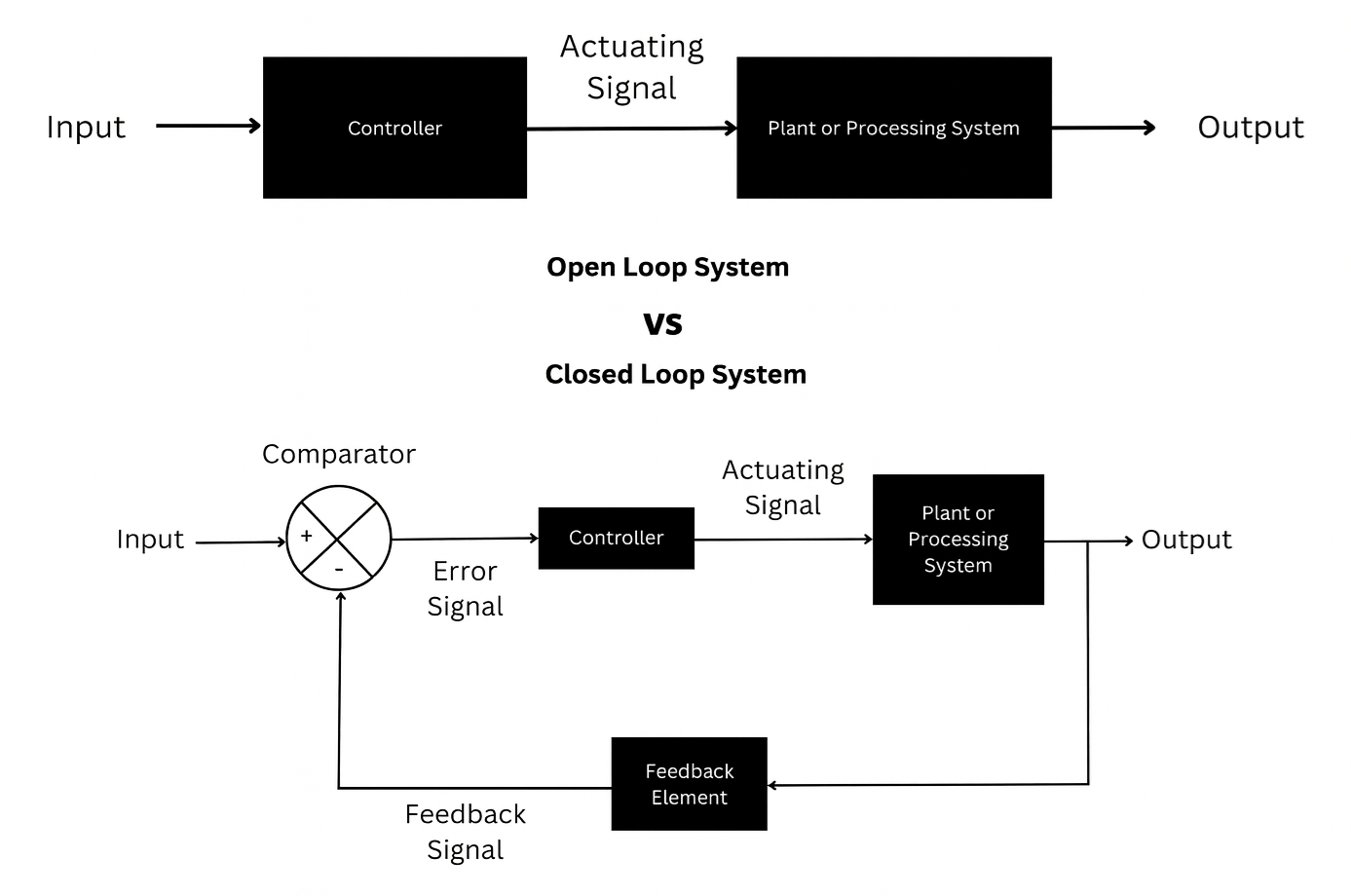

Фигура 1. Отворена верига срещу система със затворен цикъл

Какво е отворена система?

Системата с отворен цикъл е вид система за управление, при която изходът не се наблюдава или сравнява с входа.Контролното действие се прилага единствено въз основа на дадения вход, без да се отчита действителният резултат, произведен от системата.Тъй като няма механизъм за обратна връзка, системата не може сама да открие или коригира грешки.Всяка промяна или смущение влияе пряко върху изхода без корекция.Поведението на системата зависи изцяло от предварително зададени настройки или калибриране.Системите за управление с отворена верига обикновено се определят от тяхната простота и липса на автоматична корекция на грешки.

Какво е затворена система?

Системата със затворен цикъл е система за управление, която непрекъснато сравнява действителния изход с желания вход, използвайки обратна връзка.Разликата между входа и изхода, наречена сигнал за грешка, определя управляващото действие.Това сравнение, базирано на обратна връзка, позволява на системата да реагира автоматично на отклонения.Контролерът настройва своя изход, за да намали или елиминира грешката.В резултат на това системата поддържа по-тясно съответствие с желаната производителност.Системите със затворен цикъл се определят от способността им да се саморегулират чрез обратна връзка.

Компоненти на системата с отворен цикъл срещу затворена верига

Компонент	Отворен цикъл система	Затворено Loop система
вход / Референтен сигнал	Използва вход за започване на работа, но не се сравнява с изхода.	Използва вход което непрекъснато се сравнява с действителната продукция.
Контролер	Изпраща фиксирана контролно действие въз основа само на входа.	Настройва контролно действие непрекъснато въз основа на обратна връзка.
Актуатор / Контролен елемент	Оперира по команда на контролера без проверка.	Модифицира своята действие въз основа на обратна връзка от системата.
Изход / Процес	Изходът е произведени, но не измерени или коригирани.	Изходът е наблюдавани и коригирани, за да съответстват на желаната стойност.
Сензор / Измервателно устройство	Няма сензор използвани за измерване на продукцията.	Сензори измерване на изхода и изпращане на данни към контролера.
Обратна връзка Път/Сравнение	Няма обратна връзка сравнение на пътя или грешката.	Път за обратна връзка и компаратора са от съществено значение за откриване на грешки.

Как работи система с отворен и затворен цикъл?

Система с отворен цикъл

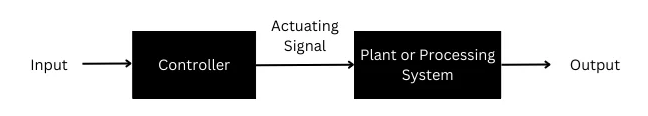

Фигура 2. Блокова диаграма на система с отворен цикъл

Системата с отворена верига работи, като обработва входния сигнал, без да проверява получения изход.Както е показано на фигурата, входът се прилага директно към контролера, който генерира задействащ сигнал.Този задействащ сигнал се изпраща към инсталацията или системата за обработка, за да произведе изхода.Изходът се движи само напред и не се връща към контролера под никаква форма.Тъй като няма път за обратна връзка, контролерът няма информация за действителния изход.Системата завършва работата си, след като изходът е произведен, независимо дали съответства на желания резултат.

Система със затворен цикъл

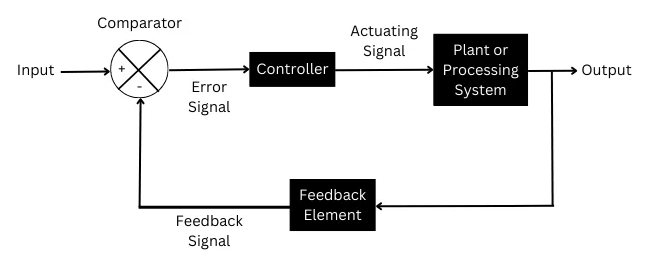

Фигура 3. Блокова диаграма на система със затворен цикъл

Системата със затворен цикъл работи чрез непрекъснато сравняване на изхода с входа, за да контролира реакцията на системата.На фигурата входът първо се изпраща към компаратор, където се сравнява със сигнала за обратна връзка от изхода.Този компаратор произвежда сигнал за грешка, който представлява разликата между желания вход и действителния изход.След това сигналът за грешка се изпраща към контролера, който генерира подходящ сигнал за задействане.Този задействащ сигнал кара инсталацията или системата за обработка да произведе продукцията.Изходът се връща обратно през елемент за обратна връзка към компаратора, образувайки пълен контур, който позволява непрекъснато регулиране.

Приложения на система с отворен цикъл срещу затворена верига

Приложение Площ	Отворен цикъл система	Затворено Loop система
Домакински уреди	Измиване машини (базирани на таймер): Работете за фиксирано време без проверка на изхода.	Термостати в климатици и хладилници: Регулиране на температурата чрез обратна връзка.
Отопление и готвене	Микровълнова печка фурни (контролирани по време): Нагряването зависи само от предварително зададеното време.	С контролирана температура фурни: Регулирайте топлината с помощта на сензори.
Трафик и Транспорт	Фиксирано време светофари: Променете сигналите въз основа на предварително зададено време.	Круиз системи за управление: Поддържайте скоростта на превозното средство с помощта на обратна връзка.
Индустриален Машини	Конвейер колани: Работете с постоянна скорост без наблюдение на натоварването.	Индустриален контрол на скоростта на двигателя: Поддържа скорост при различни натоварвания.
Мощност и Електрически системи	Основна батерия зарядни устройства: захранване с фиксирано напрежение или ток.	Автоматичен регулатори на напрежението (AVR): Поддържат стабилно изходно напрежение.
Автоматизация и контрол	Базиран на таймер напоителни системи: Работете за предварително зададени времетраене.	PLC базиран системи за контрол на процеси: Регулиране на операциите с помощта на сензорна обратна връзка.
Роботика и Контрол на движението	просто повтарящи се машини: Извършвайте фиксирани движения.	Серво мотори и роботизирани ръце: Контролирайте позицията и скоростта точно.
Течност и Контрол на нивото	Ръчна вода помпи: Работете без сензор за ниво.	Автоматичен контролери за ниво на водата: Стартирайте и спирайте помпи въз основа на обратна връзка.

Предимства на системата с отворен и затворен контур

Предимства на системата с отворен цикъл

• Опростен дизайн и лесен за разбиране

• Ниска цена поради по-малко компоненти

• Бързо време за реакция

• Лесна конструкция и поддръжка

• Не са необходими сензори или елементи за обратна връзка

• Стабилна работа без колебания, предизвикани от обратна връзка

• Идеален за фиксирани и предвидими работни условия

Предимства на затворената система

• Висока точност чрез непрекъсната обратна връзка

• Автоматично откриване и коригиране на грешки

• По-малко се влияе от външни смущения

• По-добра производителност при различни условия на натоварване

• Подобрена надеждност и последователност

• Възможност за стабилизиране на нестабилни процеси

• Подходящ за сложни и прецизни приложения

Недостатъци на системите с отворен и затворен контур

Недостатъци на системата с отворен цикъл

• Няма обратна връзка, така че грешките не могат да бъдат коригирани

• По-ниска точност от системите със затворен контур

• Силно чувствителен към смущения и промени в параметрите

• Изходът зависи изцяло от калибрирането

• Слаба адаптивност към променящите се условия

• Не е подходящ за сложен или прецизен контрол

Недостатъци на затворената система

• По-сложен дизайн и изпълнение

• По-висока цена поради сензори и компоненти за обратна връзка

• Изисква редовна поддръжка и калибриране

• По-бавна реакция поради обработката на обратната връзка

• Риск от нестабилност или колебания при лошо проектиране

• Повреда на елементите за обратна връзка може да повлияе на работата на системата

Система с отворен контур срещу система със затворен цикъл

Параметър	Отворен цикъл система	Затворено Loop система
Обратна връзка присъствие	Няма обратна връзка използва се път.	Път за обратна връзка е важна част от системата.
контрол Действие	Контролно действие зависи само от входния сигнал.	контрол действието зависи от грешката между входа и изхода.
Грешка Корекция	Грешките не могат да бъдат открити или коригирани автоматично.	Грешките са непрекъснато откривани и коригирани.
точност	Ниска точност поради липса на обратна връзка.	Висока точност поради непрекъснат контрол с обратна връзка.
Сложност	Проста система структура и дизайн.	По-сложни поради сензори и вериги за обратна връзка.
Стабилност	Естествено стабилен при фиксирани условия.	Стабилност зависи от правилния дизайн на обратната връзка.
Време за реакция	По-бързо отговор, тъй като не е включена обработка на обратна връзка.	Леко по-бавно поради процеса на обратна връзка и сравнение.
Смущение Боравене	Силно повлиян от външни смущения.	По-малко засегнати тъй като обратната връзка компенсира смущенията.
Надеждност	По-малко надежден при промяна на работните условия.	По-надежден при различни условия.
Сензор Изискване	Сензорите са не се изисква.	Сензорите са необходими за измерване на продукцията.
Поддръжка	Лесно за поддържат поради простата структура.	Изисква редовна поддръжка и калибриране.
Адаптивност	беден адаптивност към натоварване или промени в околната среда.	високо адаптивност към промени и смущения.

Заключение

Системите с отворен цикъл са прости и евтини, но не могат да коригират грешки, защото не използват обратна връзка.Системите със затворен цикъл използват обратна връзка, за да регулират изхода, което ги прави по-точни и надеждни.Разликите в компонентите, работата, предимствата и ограниченията подчертават как обратната връзка влияе върху поведението на системата.Изборът между тези системи зависи от необходимата прецизност, сложност, цена и условия на работа.
