PCA9615 I2C буфер на шината: Pinout, спецификации, приложения и лист за данни

В днешния бърз свят на дизайна на електрониката поддържането на надеждна комуникация между компонентите е сериозно, особено в електрически шумни среди.PCA9615, двоен канална диференциален буфер I2C-BUS, предназначен за операция за бърз режим плюс (FM+), предлага решение чрез подобряване на целостта на данните и поддържане на функционалности с гореща смяна.Тази статия изследва листа за данни, PINOUT, приложения и схема на PCA9615.Предоставяйки задълбочени технически прозрения и действителни примери, той ви насочва как да използвате PCA9615, за да оптимизирате производителността в техните дизайни.

Каталог

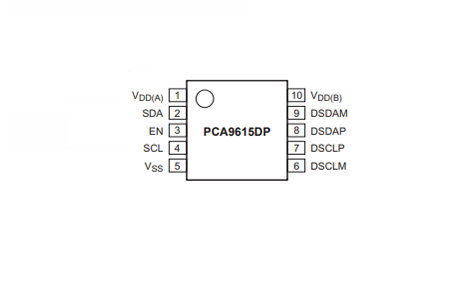

Pinout of PCA9615

CAD модел на PCA9615

Символ

Отпечатък

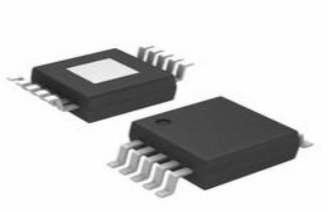

Преглед на PCA9615

ThePCA9615 Служи като интегрален буфер за комуникация SMBUS/I2C-BUS, като значително подобрява предаването на данни в електрически шумни среди.Използвайки диференциален физически слой (DI2C), който поддържа прозрачност към протоколния слой, той умело смекчава корупцията на данните.Тази способност гарантира надеждна комуникация в различни приложения, включително индустриална автоматизация, автомобилни системи и сложни взаимосвързани устройства.

PCA9615 е оборудван с два единични диференциални канала на драйвера, пригодени за линията SCL.Удължава обхвата и скоростта на SMBUS/I2C сигналите.Запазва целостта на сигнала.Чрез конвертиране на еднократни сигнали в диференциални сигнали, PCA9615 ефективно намалява електромагнитните смущения (EMI) и кръстосаните разходи, които са разпространени в среди с високо ниво.

Диференциалната сигнализация в PCA9615 предлага множество предимства и осигурява превъзходно отхвърляне на шума в сравнение с еднократни сигнали.Главно полезно в индустриалните и автомобилни настройки, където електрическият шум заплашва целостта на данните.Поддържа по -дълги дължини на кабела и по -високи скорости на данни.Позволява по -гъвкави дизайни на системата.В действителните приложения PCA9615 се интегрира безпроблемно в системи, налагащи стабилна комуникация на продължителни разстояния.Диференциалната сигнализация гарантира надеждно предаване на данни от сензора между компоненти като устройството за управление на двигателя и различни сензори, разпръснати в цялото превозно средство.PCA9615 поддържа ясна комуникация между множество контролери и полеви устройства, разположени на голям производствен под.

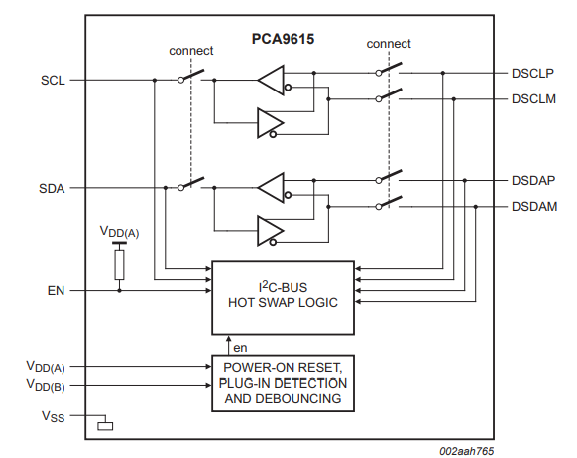

Блокова схема на PCA9615

Технически спецификации

Ето формата на таблицата с технически спецификации, атрибути и параметри на NXP USA Inc. PCA9615DPJ , заедно с части с подобни спецификации.

Тип	Параметър
Фабрика Време за водене	7 Седмици
Монтаж Тип	Повърхност Монтиране
Пакет / Случай	10-tfsop, 10 msop (0,118, 3,00 мм ширина)
Повърхност Монтиране	Да
Експлоатация Температура	-40 ° C. ~ 85 ° C.
Опаковане	Лента & REEL (TR)
Публикувано	2010
Част Статус	Активен
Влага Ниво на чувствителност (MSL)	1 (Неограничен)
Номер на терминации	10
Тип	Буфер, Пренасочване
Приложения	I2C
Напрежение - Доставка	2.3V ~ 5.5V
Терминал Позиция	Двойно
Терминал Форма	Чайка Крило
Връх Префункционална температура (CEL)	Не Определен
Номер на функции	1
Доставка Напрежение	3.3V
Терминал Стъпка	0,5 мм
Време@Peak Презаредете температурата-Max (и)	Не Определен
База Номер на част	PCA9615
Изход	2-проводник Автобус
Щифт Брой	10
JESD-30 Код	S-PDSO-G10
Номер на канали	2
Ток - Доставка	16μa
Вход	2-проводник Автобус
Данни Скорост (макс)	400khz
Доставка Напрежение1-ном	5V
Капацитет - Вход	7pf
Дължина	3 мм
Височина Седнал (Макс)	1.1 мм
Ширина	3 мм
Rohs Статус	Rohs3 Съвместим

Основни характеристики и предимства

Функционалност на горещо сгъване

Дизайнът на PCA9615 включва стабилна способност за горещо сгъване, която позволява да се свързват и изключват модулите, без да причиняват прекъсвания на потока на данните.Тази функция е особено изгодна в сложни системи, където времето и надеждността са доминиращи, като например в телекомуникационните и центровете за данни.Чрез активиране на безпроблемна подмяна и разширяване на модула, функцията за горещо сгъване осигурява постоянна работа на системата и минимален престой, като се грижи за непрекъснато присъстващата нужда от стабилност и ефективност в такава взискателна среда.

• Вход на EN сигнал: Входът на сигнала EN (активиране) играе решаваща роля за управление на процедурата за горещо сгъване.Когато е свързан нов модул, EN сигналът гарантира, че процедурата се извършва по подреден начин.Този механизъм предотвратява комуникационните грешки, които могат да възникнат, ако модулите са добавени или премахнати произволно.В много практически приложения прецизното управление на сигнала поддържа целостта на данните, което е особено ценно в среди, където загубата на данни е неприемлива и залозите са големи.

Вътрешно откриване на празен ход

Механизмът за откриване на вътрешна шина на празен ход допълнително засилва функционалността на горещо сгъване, като гарантира, че връзките се извършват само когато шината е празен.Тази функция помага да се избегнат потенциални сблъсъци на данни и корупция, като по този начин се предпазва точността на предаваната информация.Откриването на празен ход работи прозрачно, като работи зад кулисите, за да осигури стабилна комуникационна среда дори при динамични условия.

• Системни предпазни мерки: Взаимодействието на тези компоненти в рамките на PCA9615 показва как съвременната технология интегрира множество слоеве от предпазни мерки, за да гарантира както оперативната ефективност, така и сигурността на данните.Хармоничната координация между входа на EN сигнала и откриването на празен ход на шината образува основата на надеждното сваляне на горещо в опасни системи.Тези елементи допринасят колективно за устойчива и надеждна система, отговаряща на точните нужди на среди с високи залози с прецизност и грижи.

PCA9615 Използване

PCA9615 представя многостранни решения на безброй технически препятствия, адресирайки различията на конкретни приложения.Те включват мониторинг на отдалечени сензори в шумна среда, управление на захранването, предразположени към високи смущения, свързване на I2C шини в различни видове оборудване и контролиране на сложни индустриални системи като осветление, отопление и охлаждане.

Мониторинг на отдалечен сензор

В среди, които са с шум, надеждността на данните от сензорите може да се влоши.PCA9615 поддържа непоколебима комуникация между отдалечени сензори и доминиращи обработващи единици.Използвайте случаи като индустриална автоматизация и станции за мониторинг на околната среда илюстрират интензивно неговите ползи.Поддържането на целостта на данните става по -малко от хазарт, подобно на методологиите в телекомуникационните инфраструктури, където се използва вярност на сигнала на дълги разстояния.Можете да използвате диференциалните техники за сигнализация, подобни на тези на PCA9615, за да облекчите ефективно проблемите, свързани с шума.

Управление на захранването с висока интерференция

Предизвикателно господство е управлението на енергийните захранвания при условия на висока преграда.PCA9615 подхранва целостта на сигнала въпреки електромагнитния шум, честа дилема в захранването с променливи товари.Действителните приложения често сдвояват PCA9615 с тактики за екраниране и заземяване, като допълнително намаляват смущения.Това напомня на практиките за производство на аерокосмически производствени практики, където системите са изработени да се представят надеждно сред забележителен електронен шум.

Свързване на I2C автобуси през различно оборудване

Интеграцията на сложните системи често изисква свързване на I2C шини между разнообразно оборудване.PCA9615 изглажда тази връзка чрез разширяване на обхвата на комуникацията и осигуряване на имунитет към потенциални различия в основата.Например, в автомобилните контексти, преодоляването на комуникацията в множество електронни контролни единици (ECU) с PCA9615 смекчава притесненията, свързани с компенсирането на земята и целостта на сигнала.Този аспект показва своята практичност при хармонизиране на различни електронни компоненти.

Контрол на индустриалните системи

В рамките на индустриални настройки контролиращите системи, като осветление, отопление и охлаждане, водят до точност и надеждност.Възможността на PCA9615 да поддържа стабилна комуникация при различни условия добавя към примамката си.Интелигентното управление на сградите отразява значението на последователното, надеждно предаване на данни, за да се гарантира енергийната ефективност и оперативната ефикасност.Тук PCA9615 илюстрира своята роля в оркестрирането на безпроблемния контрол.

Дълги i2c работи и множество захранвания

Комуникацията и системите на дълги разстояния и системи с множество захранвания въвеждат уникални предизвикателства, главно поради забележимите компенсации на земята.PCA9615 противодейства на тези проблеми, като използва диференциална сигнализация, защитава целостта на данните на продължителни разстояния.Тази стратегия е сравнима с практиките в управлението на центъра за данни, където запазването на качеството на сигнала при дълги кабелни участъци е полезно за надеждността на мрежата.Техниката укрепва връзката, като осигурява стабилна комуникация в взискателни среди.

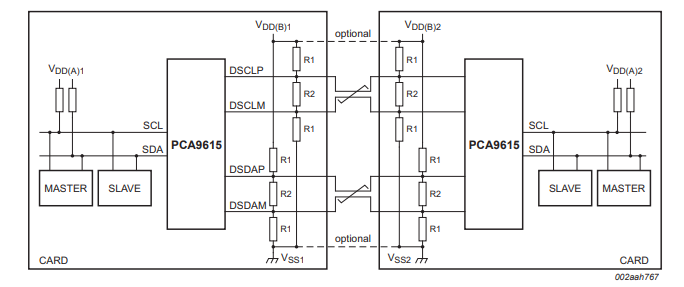

Типична диаграма на приложението

Схема на PCA9615

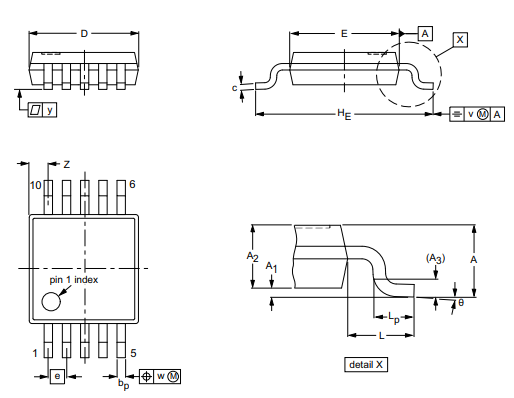

Информация за пакета

Информация за производителя

NXP Semiconductors N.V., видна сила в сигурните решения за свързаност, персонализирани за вградени приложения, постоянно управлява иновациите в различни сектори, включително автомобилни, индустриални и IoT, мобилни и комуникационни пазари.Тяхната непрекъсната амбиция е да създават по-интелигентни, по-безопасни и по-добре свързани решения.

Иновации в автомобилния сектор

Напредъкът на NXP в автомобилния сектор се откроява значително.Техните сложни микроконтролери и процесори значително повишават безопасността на превозните средства, подобрените системи за инфотейнмънт и усъвършенствани автономни възможности за шофиране.Интеграцията на тези технологии на високо ниво обогатява шофьорския опит, като същевременно гарантира безопасността и ефективността на автомобилите.Водещите производители на автомобили, включващи своите решения, подчертават стремежа да отговорят на съвременните нужди за транспорт.

Индустриални и IoT напредъци

В индустриалните и IoT Dominions решенията на NXP предизвикаха големи промени в фабричната автоматизация, интелигентното измерване и сензорните мрежи.Техните продукти имат за цел да оптимизират производителността и надеждността, динамични в индустриалните настройки с висок стрес.Непрекъснатото усъвършенстване и прилагане на техните IoT решения насърчават взаимосвързаните екосистеми, насърчаващи плавен обмен на данни, ефективно управление на ресурсите и превъзходен оперативен контрол.

Въздействие на мобилния пазар

Присъствието на NXP на мобилния пазар значително повишава поверителността, осигурява механизми за плащане и улеснява безконтактните взаимодействия.Използвайки технологията в близост до комуникация на полето (NFC), те революционизират взаимодействията между потребителите на устройства, като осигуряват по-бързи и по-сигурни транзакции.Постоянните иновации в тази сфера се фокусират върху укрепване на сигурността на данните, като същевременно засилват удобството на потребителя сред нарастващ дигитален пейзаж.

Комуникационна инфраструктура

В комуникационната инфраструктура високоефективните RF решения и процесори на NXP са необходими при напредването на мрежовите възможности.Тези приноси позволяват разработването на по -ефективни и надеждни комуникационни системи, основни за разширяването на глобалната свързаност.Чрез повишаване на ефективността на мрежата и мащабируемостта, NXP подкрепя инфраструктурата, необходима за развитието на съвременните комуникационни техники като 5G.

DataSheet PDF

PCA9615DPJ таблици с данни:

PCA9615DP.PDF

PCA9615DP.PDF

Често задавани въпроси [FAQ]

1. За какво се използва PCA9615?

PCA9615 служи за деактивиране на буфера на шината, доказвайки инструментално за намиране на неизправности, секвенциране на захранване и изолация на сегменти в големи шини.Като подпомага намирането на неизправности и изолацията на сегмента, той подобрява конфигурирането и позволява конкретни секции да бъдат неактивни, когато не се изискват постоянно.В настройки, при които оперативната ефективност има предимство, PCA9615 улеснява стратегическото управление на системните ресурси.Временно деактивирането на неизползваните сегменти на шината оптимизира работата на общата система.В сложни индустриални среди, където се изискват непрекъсната работа и минимален престой, ролята на PCA9615 става необходима за мащабни производствени предприятия, изолиращи се сегменти на шината за поддръжка, без да се спират цялата система, увеличава производителността и намалява рисковете.Динамичната преконфигуриране на шините сегменти създава по -адаптивна и устойчива инфраструктура.Що се отнася до секвенирането на захранване, PCA9615 гарантира контролирано активиране на различни части на шината.Този подход насърчава стабилността и предотвратява потенциалното претоварване за стартиране в среди с данни с висока плътност, като центрове за данни, той осигурява синхронизирано активиране на компонентите, избягвайки затрудненията и осигурява гладка инициализация.
