PCB срещу PCBA: Каква е разликата и защо има значение в електрониката

PCB и PCBA са основните градивни елементи на почти всяко електронно устройство, което използвате днес.В тази статия ще научите какво представляват PCB и PCBA, как се различават и как работят заедно, за да формират електронни вериги.Обяснява основните видове печатни платки, обичайните методи за сглобяване на печатни платки и използваните ключови материали и компоненти.Това ви помага ясно да разберете как се проектират, изграждат и сглобяват електронните платки.

Каталог

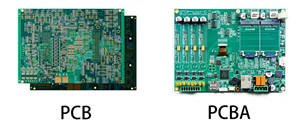

Фигура 1. PCB срещу PCBA

Какво е PCB (печатна платка)?

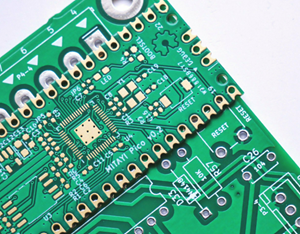

Фигура 2. PCB (Печатна платка)

PCB (печатна платка) е плоска платка, използвана за задържане и свързване на електронни части по организиран начин.Изработен е от изолационен материал, обикновено фибростъкло, с тънки медни линии, които действат като електрически пътища.Тези медни пътища насочват електричеството между различни точки на свързване на платката, поддържайки веригите чисти и надеждни.ПХБ не работи сама по себе си, защото все още няма прикрепени компоненти.Основната му цел е да осигури стабилна основа и ясни електрически маршрути, така че електронните устройства да могат да бъдат изградени точно и последователно.

Какво е PCBA (сглобяване на печатни платки)?

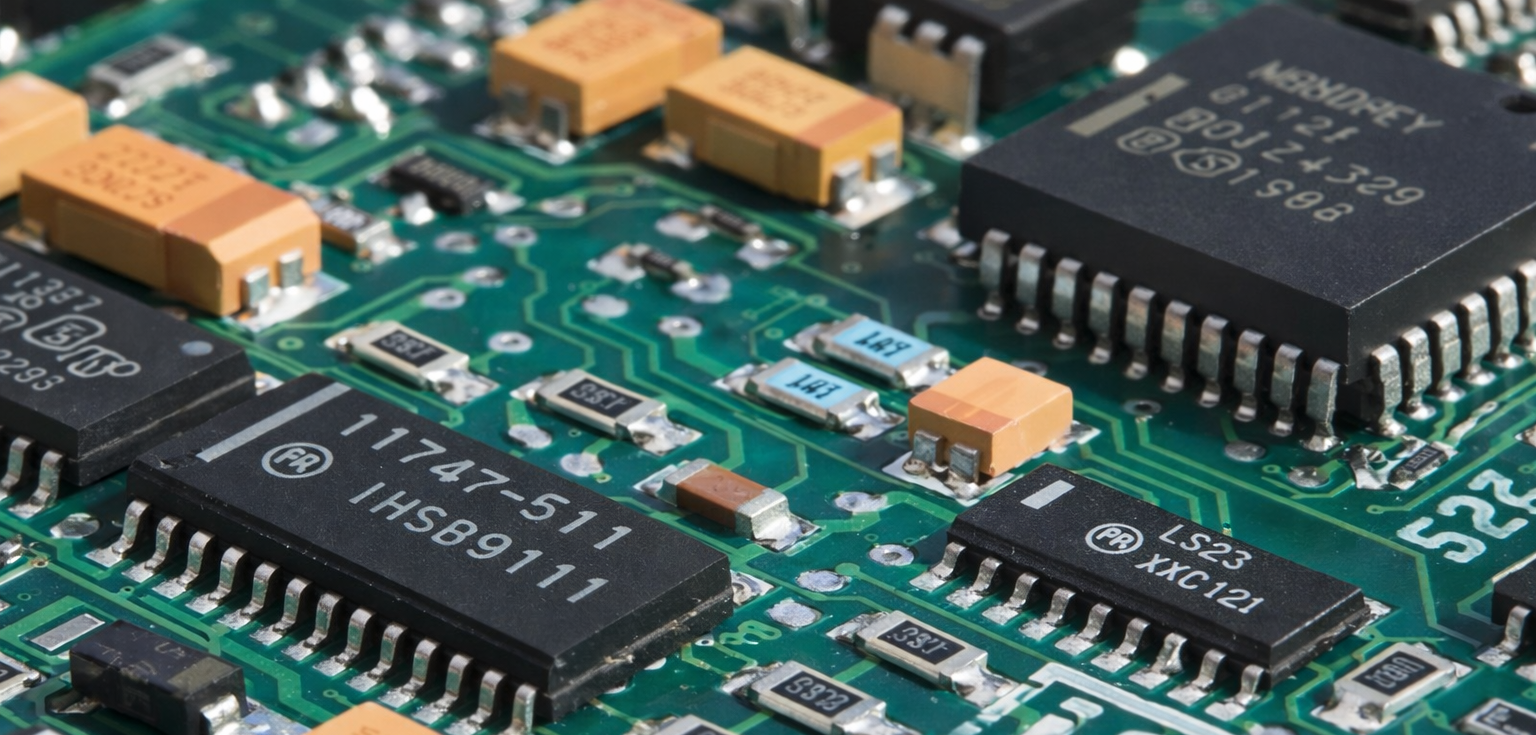

Фигура 3. PCBA (монтаж на печатна платка)

PCBA (Printed Circuit Board Assembly) е платка, към която вече има прикрепени електронни компоненти.Тези компоненти са запоени върху платката, превръщайки я в работеща електронна схема.За разлика от PCB, която е само празна платка с медни пътеки, PCBA може да изпълнява реални функции като контролиране на сигнали или управление на мощността.Наличието на чипове, резистори и кондензатори показва, че платката е напълно сглобена и готова за работа.Това прави PCBA използваемата форма в електронните устройства.

Видове печатни платки (PCB)

Печатните платки се предлагат в различни типове в зависимост от това колко медни слоя имат и колко гъвкава или твърда е структурата им, а следващите раздели описват най-често срещаните видове печатни платки, използвани в електронните дизайни.

Едностранна печатна платка

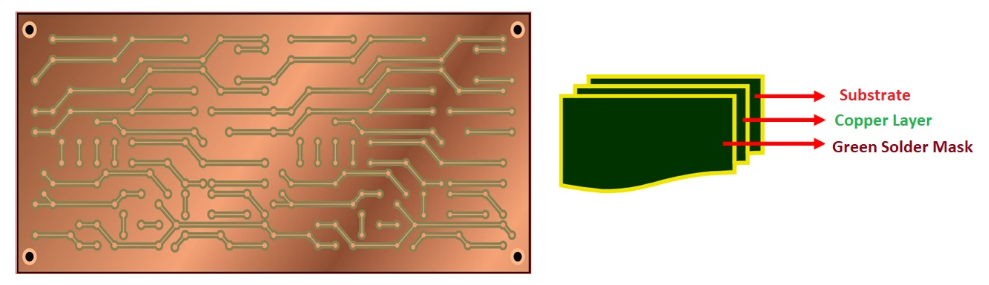

Фигура 4. Едностранна печатна платка

Едностранната печатна платка е печатна платка, която има медни следи само от едната страна на платката.Фигурата показва просто оформление, при което всички медни пътища са поставени на една повърхност, което прави дизайна лесен за разбиране и производство.Тъй като компонентите са монтирани само от едната страна, този тип PCB е евтин и лесен за сглобяване.В сравнение с други видове печатни платки, едностранните печатни платки поддържат по-малко компоненти и по-прости схеми.Те обикновено се използват в основна електроника като LED платки, захранвания и прости вериги за управление.

Двустранна печатна платка

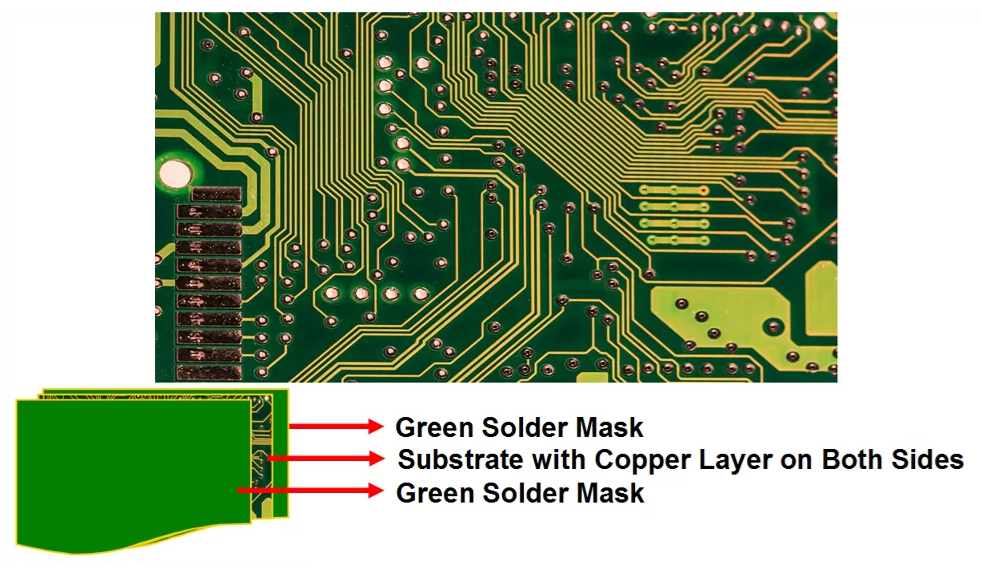

Фигура 5. Двустранна печатна платка

Двустранната печатна платка има медни слоеве както от горната, така и от долната страна на платката.Както се вижда на фигурата, медни следи се появяват на двете повърхности и са свързани с помощта на малки отвори, наречени отвори.Този дизайн позволява повече компоненти и по-плътно маршрутизиране от едностранната печатна платка.В сравнение с едностранните платки, двустранните печатни платки поддържат по-сложни схеми, като същевременно запазват компактния си размер.Те се използват широко в индустриалната електроника, енергийните системи и потребителските устройства.

Многослойна печатна платка

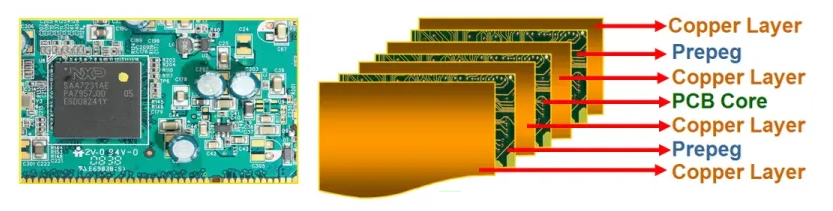

Фигура 6. Многослойна печатна платка

Многослойна печатна платка се прави чрез подреждане на три или повече медни слоя с изолационен материал между тях.Фигурата ясно илюстрира множество медни слоеве, свързани заедно, показвайки как сигналите могат да пътуват вътре в платката, а не само по повърхността.Тази слоеста структура позволява висока плътност на веригата и по-добър контрол на сигнала.В сравнение с едностранните и двустранните печатни платки, многослойните печатни платки поддържат усъвършенствани и високоскоростни електронни дизайни.Те обикновено се срещат в компютри, мрежово оборудване и сложни електронни системи.

Твърда печатна платка

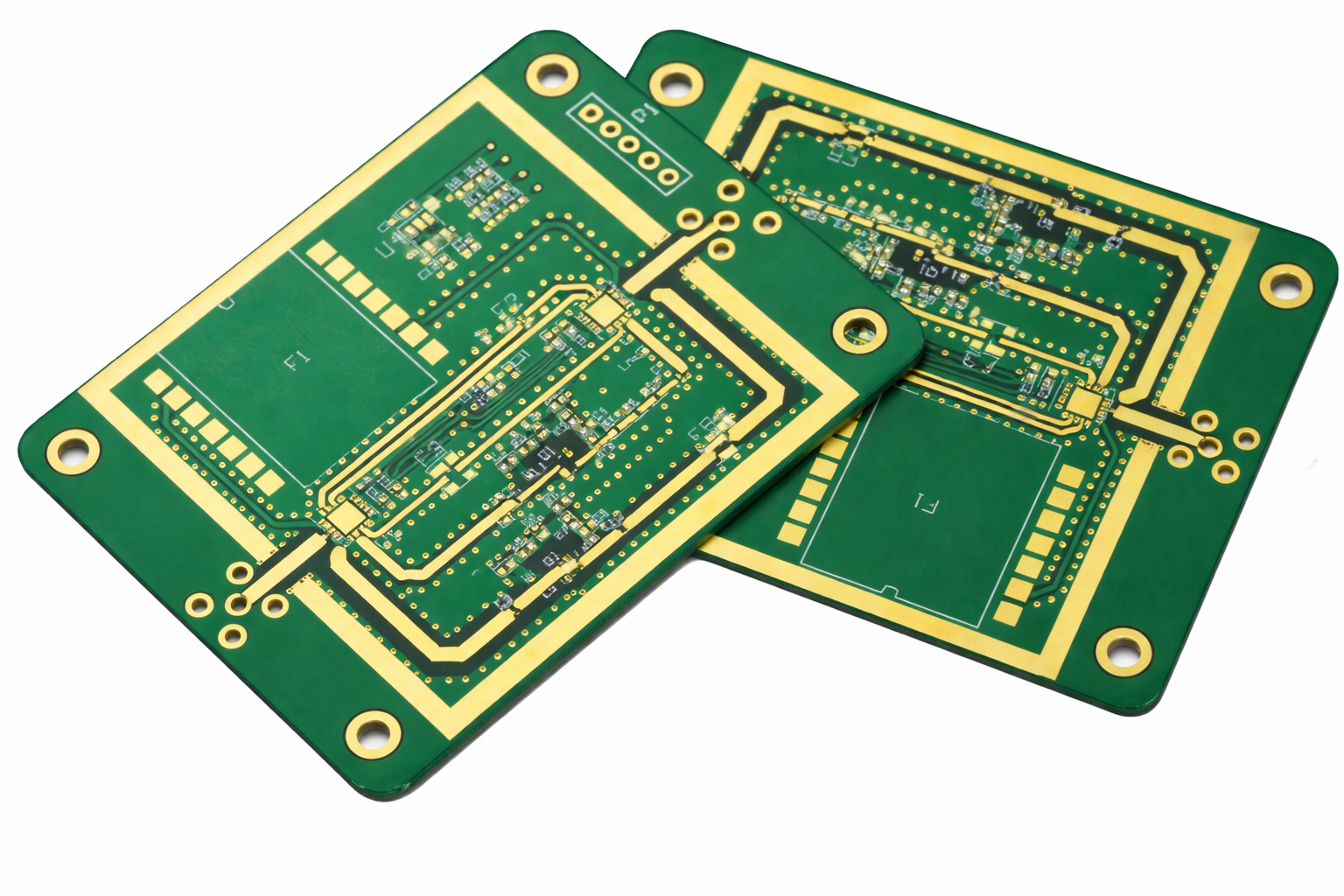

Фигура 7. Твърда печатна платка

Твърдата печатна платка е печатна платка, изградена върху солидна, негъвкава основа, която запазва формата си по време на монтаж и употреба.Фигурата показва твърд субстрат от фибростъкло с фиксирани медни следи и дефинирани подложки за повърхностно монтирани компоненти, ясно илюстриращи как веригата остава стабилна без огъване.Тази твърда структура осигурява надеждни електрически връзки и прецизно разположение на компонентите.В сравнение с гъвкавите печатни платки, твърдите платки не могат да се огъват, но предлагат по-голяма механична якост.Те се използват широко в потребителската електроника, промишленото оборудване и компютърния хардуер.

Гъвкава печатна платка

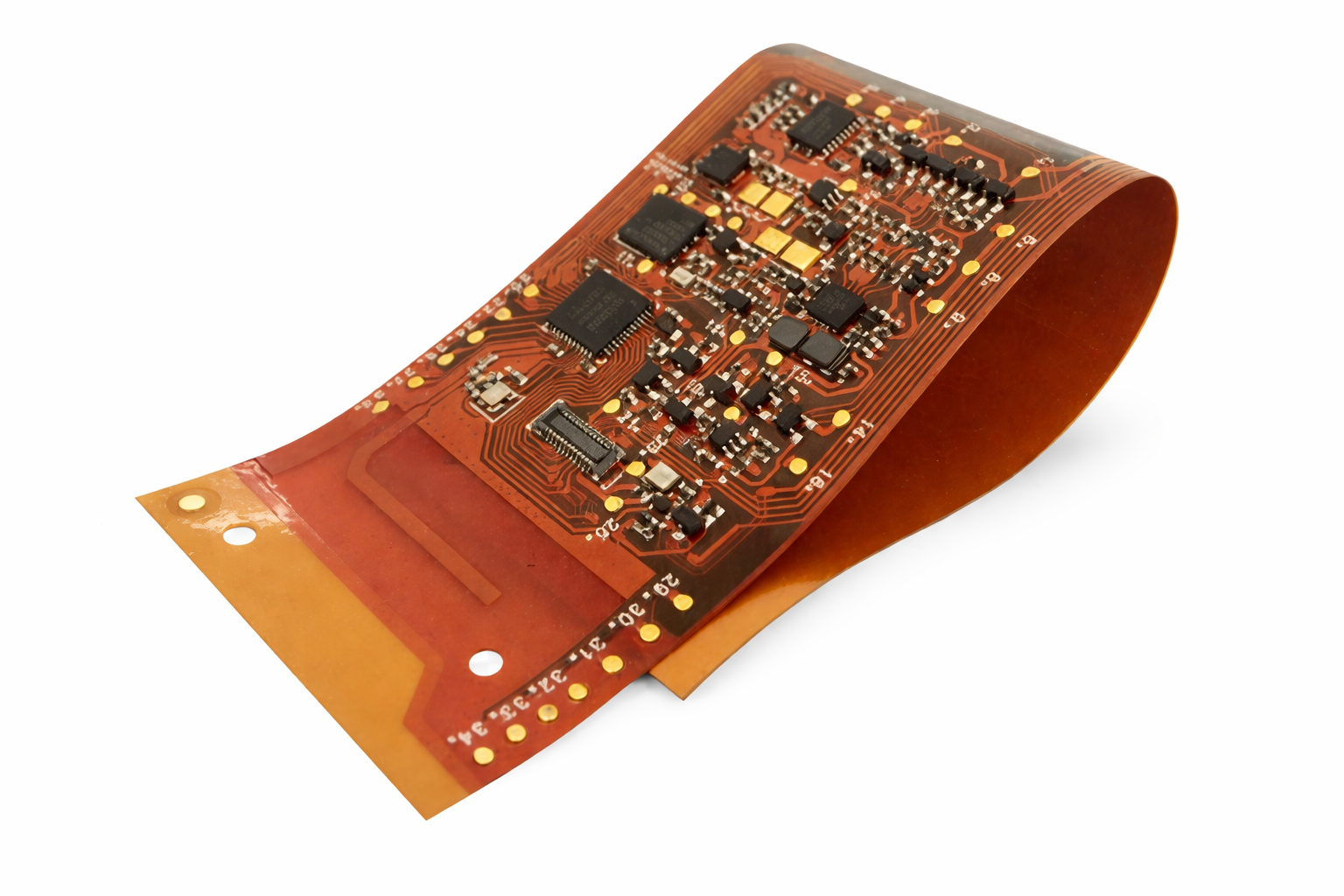

Фигура 8. Гъвкава печатна платка

Гъвкавата печатна платка е печатна платка, изработена от тънки, огъващи се материали, които й позволяват да се огъва или сгъва без повреда.Фигурата показва плавното огъване на платката, докато медните следи остават непокътнати, демонстрирайки как се поддържат електрическите връзки по време на движение.Тази гъвкавост улеснява поставянето на веригата в тесни или извити пространства.В сравнение с твърдите печатни платки, гъвкавите печатни платки намаляват пространството, теглото и нуждите от конектори.Те обикновено се използват в камери, носими устройства и компактна електроника.

PCB с твърда гъвкавост

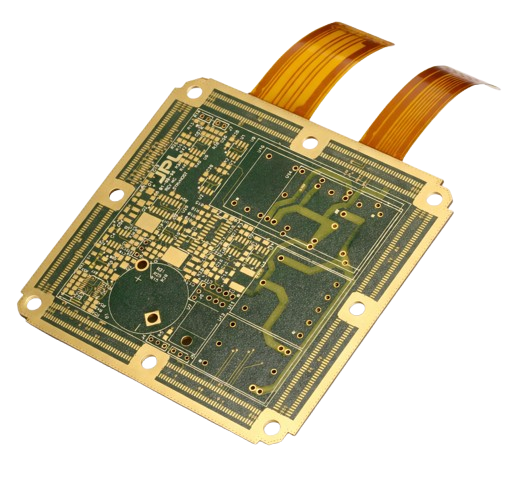

Фигура 9. PCB с твърда гъвкавост

Твърдата гъвкава печатна платка съчетава твърди секции на платка с гъвкави връзки в една печатна платка.Фигурата показва солидни зони, държащи компоненти, свързани с гъвкави секции, които позволяват огъване без счупване на медните следи.Този дизайн осигурява както стабилност, така и гъвкавост в една структура.В сравнение само с твърдите или гъвкавите печатни платки, твърдите и гъвкавите печатни платки спестяват място и подобряват надеждността чрез намаляване на конекторите.Те обикновено се използват в аерокосмически системи, медицински устройства и усъвършенствана потребителска електроника.

Видове технологии за сглобяване на PCBA

Сглобките на печатни платки се изграждат с помощта на различни технологии за сглобяване в зависимост от размера на компонентите, изискванията за якост и производствените нужди, а следващите раздели описват най-широко използваните PCBA методи в съвременното производство на електроника.

Технология за повърхностен монтаж (SMT)

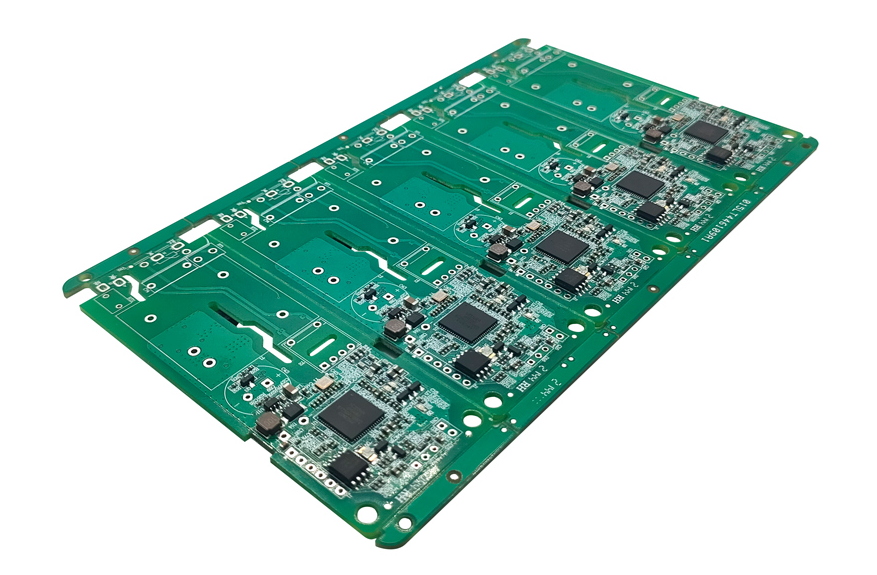

Фигура 10. Технология за повърхностен монтаж (SMT)

Технологията за повърхностен монтаж (SMT) е метод на PCBA, при който електронните компоненти се поставят директно върху плоски подложки на повърхността на печатна платка.На фигурата малките компоненти са монтирани спретнато върху дъската, без да минават през дупки, което показва колко компактно и плътно може да бъде оформлението.Това разположение на повърхността позволява повече компоненти да се поберат в по-малко пространство.В сравнение със сглобяването чрез отвор, SMT поддържа по-бързо автоматизирано производство и по-леки дизайни на платки.Поради тези предимства SMT е най-често използваната PCBA технология днес.

Технология през дупка (THT)

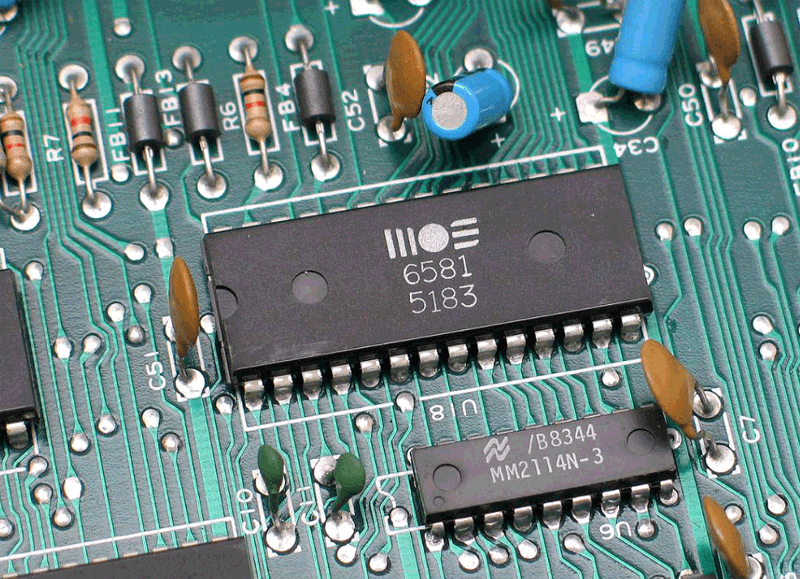

Фигура 11. Технология през дупка (THT)

Through-Hole Technology (THT) е метод на PCBA, при който проводниците на компонентите се вкарват в пробити отвори в печатната платка и се запояват от другата страна.Фигурата показва компоненти с дълги метални проводници, минаващи през платката, създавайки силни физически връзки.Този метод осигурява отлична механична якост, особено за по-големи или по-тежки части.В сравнение със SMT, THT използва повече място и ръчни стъпки.Често се избира за захранващи компоненти, конектори и части, изложени на напрежение.

Технология на смесен монтаж

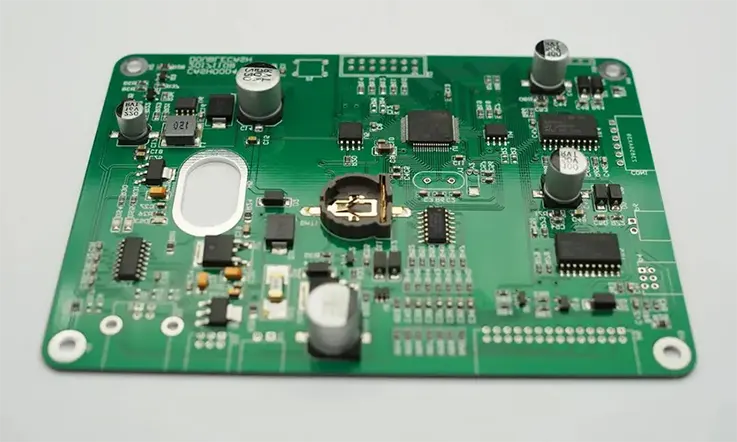

Фигура 12. Технология на смесено сглобяване

Технологията за смесено сглобяване съчетава повърхностно монтирани компоненти и компоненти за проходни отвори на една и съща PCBA.Фигурата илюстрира платка, където малки повърхностно монтирани части споделят пространство с по-големи компоненти с отвори.Тази комбинация позволява баланс между компактен размер и механична здравина.В сравнение с използването само на SMT или THT, смесеният монтаж предлага по-голяма гъвкавост на дизайна.Обикновено се използва в сложни електронни продукти, които изискват както вериги с висока плътност, така и издръжливи връзки.

Компоненти на PCB и PCBA

Компоненти на печатна платка

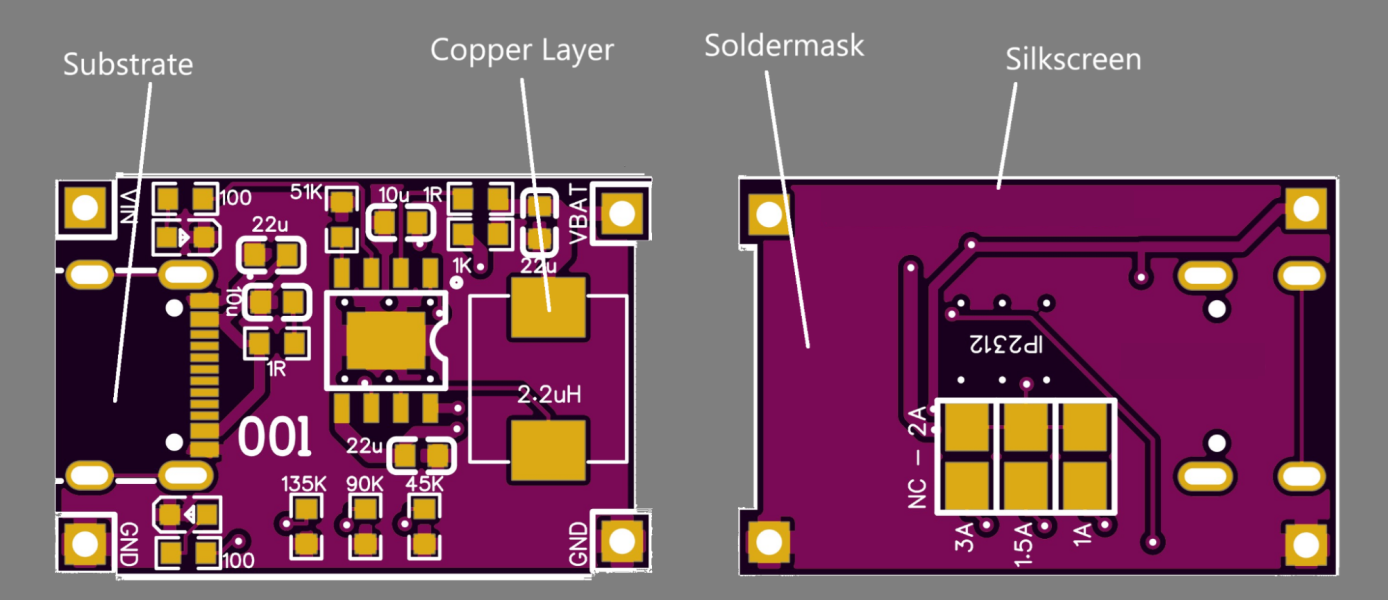

Фигура 13. Компоненти на печатна платка

Печатната платка (PCB) е изградена от множество слоеве, всеки със специфична роля за осигуряване на електрически характеристики, механична якост и надежден монтаж.Основните компоненти на печатни платки, показани на фигурата, са обяснени по-долу.

•Субстрат (основен материал)

Субстратът е основата на печатната платка, обикновено изработена от фибростъкло FR-4.Осигурява механична опора и изолация между проводящите слоеве, като помага на PCB да поддържа здравина, издръжливост и електрическа стабилност.

•Меден слой

Медният слой образува проводящите пътища, които пренасят електрически сигнали и мощност през печатната платка.Тези медни следи са прецизно гравирани за свързване на електронни компоненти според дизайна на веригата, осигурявайки точен поток на сигнала и ниско съпротивление.

•Солдерна маска

Маската за запояване е защитно покритие, нанесено върху медния слой, обикновено зелено, червено или лилаво.Предотвратява късо съединение, предпазва медните следи от окисление и гарантира, че припоят протича само към предвидените подложки по време на монтажа.

•Ситопечат

Ситопечатният слой съдържа отпечатан текст, символи и референтни маркировки върху повърхността на печатната платка.Помага за идентифициране на компоненти, номера на щифтове и ориентация, като улеснява сглобяването, проверката и отстраняването на неизправности.

Компоненти на PCBA

Монтажът на печатна платка (PCBA) е цялостен електронен модул, образуван чрез монтиране и запояване на електронни части върху печатна платка.В допълнение към структурата на PCB, следните компоненти работят заедно, за да създадат напълно функционална верига.

•PCB (Печатна платка)

PCB действа като основна платформа, която осигурява механична опора и електрически пътища за всички компоненти.Той съдържа медни следи, подложки и слоеве, които позволяват правилното маршрутизиране на сигнала и разпределение на мощността.

•Електронни компоненти

Електронни компоненти като резистори, кондензатори, интегрални схеми (IC), диоди, транзистори, конектори и модули се монтират върху печатната платка.Тези части изпълняват специфични функции като обработка на сигнали, регулиране на мощността, превключване и свързване.

•Спойка

Припоят се използва за създаване на здрави електрически и механични връзки между проводниците на компонентите и подложките на PCB.Осигурява надежден поток на ток, като същевременно сигурно фиксира компонентите на място по време на продължителна работа.

•Лепила

Понякога се прилагат лепила за закрепване на големи или тежки компоненти, особено в среда, податлива на вибрации или висок стрес.Те подобряват механичната стабилност и помагат за предотвратяване на движението на компонентите или повреда на спойката.

Разлики в производствения процес на PCB и PCBA

Процес на производство на печатни платки (гола платка)

Производството на печатни платки е процес на изработване на празна печатна платка, преди да се добавят каквито и да било части.

1. Проектирайте оформлението на печатната платка с помощта на софтуера ECAD.

2. Прехвърлете дизайна върху материал за дъска с медно покритие.

3. Гравирайте медта, за да премахнете нежеланите зони и да оформите следите на веригата.

4. Пробийте отвори за отвори и части с проходни отвори.

5. Покрийте дупките, така че електричеството да може да преминава през слоевете.

6. Нанесете маска за запояване, за да защитите следите и да предотвратите късо съединение.

7. Отпечатайте копринения печат, за да добавите етикети и маркировки на компоненти.

8. Добавете повърхностно покритие като HASL, ENIG или OSP, за да защитите медните подложки.

9. Тествайте електрически за непрекъснатост и изолация.

10. Прекарайте платките от производствения панел в отделни печатни платки.

Производствен процес на PCBA (сглобена платка)

Производството на PCBA превръща PCB в работеща верига чрез добавяне и запояване на компоненти.

1. Нанесете спояваща паста върху SMT подложки (за части за повърхностен монтаж).

2. Поставете компонентите с помощта на автоматизирани машини за вземане и поставяне.

3. Претопете спойка, за да разтопите пастата и да оформите постоянни фуги.

4. Поставете части с проходни отвори (ако дизайнът ги използва).

5. Вълнообразна спойка или ръчно спояване на връзките през отворите.

6. Проверете платката с помощта на AOI и ръчни проверки.

7. Тествайте сглобката с тестване във веригата (ICT) и функционално тестване.

8. Нанесете конформно покритие, ако е необходима защита от влага/прах (по избор).

9. Извършете окончателно сглобяване като добавяне на конектори, винтове или корпуси.

PCB и PCBA функционални разлики

Функционален Аспект	PCB (отпечатано платка)	PCBA (Отпечатано монтаж на платка)
Електронен Операция	Без електроника функция	Напълно функционална електронна схема
Основна роля	Структурни основа и оформление	Активна система операция
Компонент поддръжка	Задържа компоненти физически	Задържа и електрически свързва компоненти
Сигнал Маршрутизиране	Осигурява само сигнални пътища	Процеси и управлява сигнали
Мощност Боравене	Без захранване регулиране	Регулира и разпределя силата
данни Обработка	Не мога обработват данни	Извършва данни и логическа обработка
контрол функция	Без контрол способност	Изпълнява контролни операции
Потребител Взаимодействие	не способност за взаимодействие	Интерфейси с потребители и устройства
Комуникация	не комуникационна функция	Поддържа комуникационни протоколи
Програмируемост	Не може да работи програми	Изпълнява фърмуер или софтуерна логика
система Интеграция	Механични само интерфейс	Действа като модул на системно ниво
Тестване Възможност	Електрически само тестване на непрекъснатост	Функционален и тестване във веригата
Термичен Управление	Пасивна топлина само разпространение	Активен топлогенерираща операция
Оперативен Изход	Няма изход или отговор	Произвежда електрически изходи

Приложения на PCB и PCBA

Автомобилна електроника

Съвременните превозни средства разчитат на PCBA за блокове за управление на двигателя, информационно-развлекателни системи, сензори и функции за безопасност.PCB помагат за организирането на сложни вериги в ограничени пространства, докато PCBA управляват обработката на данни и контрола на мощността.Те са проектирани да издържат на топлина, вибрации и тежки среди.Това ги прави важни за работата на автомобила и системите за безопасност.

Индустриални и автоматизирани системи

PCB и PCBA се използват в индустриални контролери, PLC, моторни задвижвания и роботизирани системи.PCB осигурява стабилно електрическо маршрутизиране, докато PCBA изпълнява задачи за управление, наблюдение и автоматизация.Тези системи често работят непрекъснато при трудни условия.В резултат на това издръжливостта и надеждността са важни изисквания за дизайна.

Телекомуникации и мрежи

Мрежовото оборудване като рутери, комутатори и базови станции зависи от PCB и PCBA за високоскоростно предаване на сигнал.PCB поддържат прецизно трасиране, докато PCBA управляват обработката на данни и комуникационните протоколи.Тези модули са проектирани да намалят загубата на сигнал и смущенията.Те играят ключова роля в стабилната жична и безжична комуникация.

Медицински изделия

Медицинската електроника използва PCB и PCBA в оборудване за наблюдение, диагностични машини и носими здравни устройства.PCB осигурява точни и повтарящи се оформления, докато PCBA изпълнява функции за наблюдение, контрол и обработка на данни.В тази област са необходими висока надеждност и прецизност.Тези възли трябва да отговарят на строги стандарти за безопасност и качество.

LED системи за осветление и дисплей

ПХБ и ПХБ често се срещат в LED осветителни панели, дисплеи и системи за обозначаване.PCB помага за управлението на разсейването на топлината и електрическите връзки, докато PCBA контролира яркостта и разпределението на мощността.Правилният дизайн подобрява ефективността и продължителността на живота.Това ги прави подходящи както за вътрешно, така и за външно осветление.

Предимства и ограничения на PCB и PCBA

Категория	PCB (отпечатано платка)	PCBA (Отпечатано монтаж на платка)
Предимства
1	Осигурява a стабилна и организирана основа за вериги	Образува напълно функционална електронна схема
2	Осигурява надеждни електрически пътища чрез фиксирани следи	Поддържа високоефективен контрол на сигнала и мощността
3	Позволява компактни и леки електронни конструкции	Позволява автоматизирано, прецизно и повторяемо сглобяване
4	Поддържа маса производство с постоянно качество	Интегрира компоненти ефективно за намаляване на размера на системата
5	Намалява грешки в окабеляването и подобрява целостта на сигнала	Подобрява надеждност чрез контролирано запояване
6	Предлага добри механична якост и издръжливост	Готов за директен монтаж в електронни продукти
Ограничения
1	Не мога работят без електронни компоненти	По-висока цена поради компоненти и монтаж
2	Дизайн промените изискват нова изработка	Сглобяване дефектите могат да бъдат трудни за диагностициране
3	Висок начален разходи за настройка за малки партиди	Ремонти и преработките са сложни
4	Ограничен гъвкавост след производство	Зависим от наличие на компоненти
5	Екологични въздействие, ако отпадъците не се управляват	Изисква строг контрол на качеството

Заключение

PCB осигурява физическата структура и електрическите пътища, докато PCBA трансформира тази структура в напълно работеща електронна верига.Различните видове PCB и методите за сглобяване на PCBA поддържат различни нива на сложност, размер и производителност.Всеки производствен процес играе специфична роля, от производството на чиста платка до цялостното електронно сглобяване.Заедно PCB и PCBA технологиите позволяват надеждни, компактни и ефективни електронни системи, използвани в автомобилни, индустриални, медицински и потребителски приложения.
