PIC18F4620 Microcontroller: Функции, Pinouts и ръководство за листа с данни

Тази статия започва с изследване на микроконтролера PIC18F4620, обсъжда баланса му между изчислителната мощност и ефективността на разходите.Ще разгледаме подробно възможностите на микроконтролера, като неговата издръжливост и енергийна ефективност.Този метод не само прави информацията по -релаксираща, но и по -полезна за вас, насърчавайки по -задълбочено оценяване на технологията и мотивиране на по -нататъшното проучване в ролята на PIC18F4620 за усъвършенстване на технологията на микроконтролерите.

Каталог

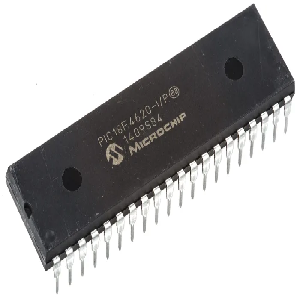

Преглед на PIC18F4620

The PIC18F4620 Microcontroller показва комбинация от изчислителна ефективност и ефективност на разходите, използвайки своята подобрена памет на флаш програмата за превъзходна издръжливост и удължен живот.Тази характеристика намира полезността в приложения, изискващи чести пренаписвания на паметта, като гарантира дългосрочна надеждност.Серията PIC18, включително PIC18F2525, PIC18F2620, PIC18F4525и PIC18F4620 Моделите са изработени, за да изпълнят нуждите на високоефективни и чувствителни към мощността реализации.

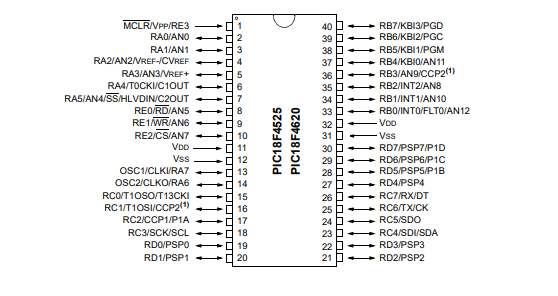

Pinout of PIC18F4620

Конфигурация на ПИН

Мощност и наземни щифтове

Изискванията за мощност за PIC18F4620 варират от 2V до 5,5V, обслужвани през VDD и VSS пинове.VDD се свързва с положителното захранващо напрежение.VSS е определен за основание.

Поставянето на подходящи кондензатори за отделяне, като видове керамични или тантала, в близост до тези щифтове помага за намаляване на шума и поддържане на стабилна работа, стабилната доставка на мощността е в основата на последователната работа на микроконтролера.

Цилаторни щифтове

Използват се пиновете OSC1 и OSC2 за свързване на външни кристали или резонатори, генерирайки сигнала на часовника, необходим за работа.Изборът на източник на часовник е използването, тъй като влияе както на консумацията на енергия, така и на производителността.Изборът на подходящи компоненти на осцилатора гарантира, че микроконтролерът функционира при желаната честота с минимален трептене.

Входни/изходни портове

Микроконтролерът съдържа няколко I/O портове: Porta, PortB, Portc, PortD и Porte.Всеки порт, състоящ се от множество пина, може да бъде конфигуриран като вход или изход в зависимост от изискванията на приложението.

Ефективно използването на тези портове може да оптимизира дизайнерските процеси, инициализацията на TRIS регистри определя входното или изходното състояние на PIN за контрол на външните вериги като сензори, превключватели и светодиоди.

Специални функции на щифтовете

Специфичните пинове се разпределят за специализирани функции:

Канали за аналогово към цифровина (ADC)

Изходи от модулация на импулсна ширина (PWM)

Комуникационни интерфейси: UART, SPI и I2C

Използването на тези вградени периферни устройства, като таймери и комуникационни модули, обогатява дизайна на веригите и повишава функционалността.Например, използването на вградената комуникация на UART може да опрости усилията за кодиране и да подобри надеждността на предаването на данни в проекти за серийна комуникация.

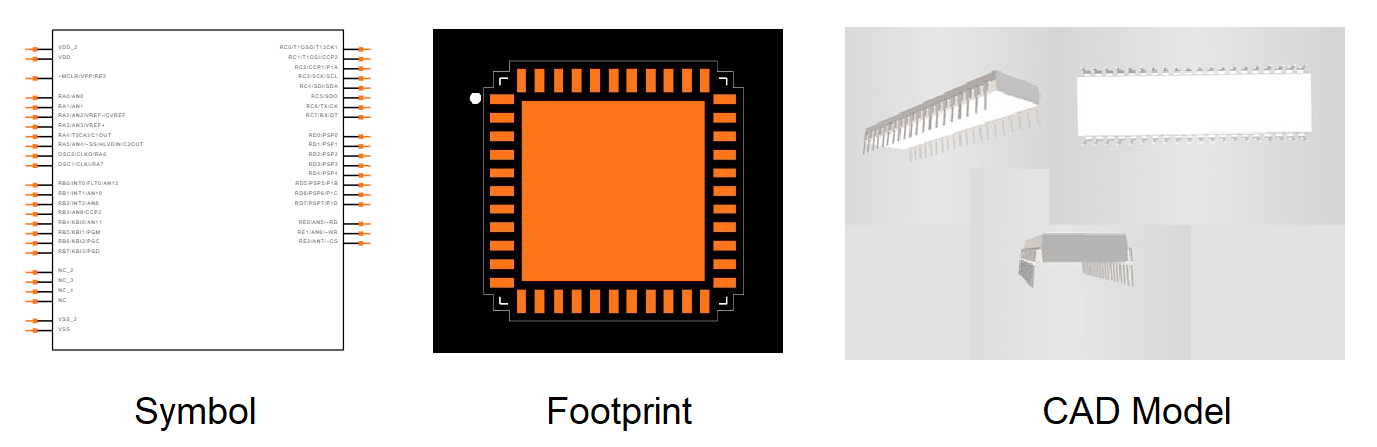

PIC18F4620 Символ, отпечатък и CAD модел

PIC18F4620 Символ

Символът на PIC18F4620 служи като графично представяне, използвано в схемите за обозначаване на компонента и неговите електрически връзки.Символът включва всички щифтове и техните обозначени функции, които позволяват безпроблемен схематичен дизайн.

PIC18F4620 Отпечатък

Отпечатъкът за PIC18F4620 указва физическото оформление и размер на компонента на PCB.Това включва подредбата и размерите на подложките, които са добри за сигурно и надеждно запояване.

PIC18F4620 CAD модел

CAD (компютърен дизайн) модел предлага 3D представяне на микроконтролера PIC18F4620, подробно описвайки физическите аспекти като височина, ширина и оформление на ПИН.CAD моделът е инструментален за прецизен дизайн на PCB, което позволява точно разположение и пространствено планиране.

Характеристики на PIC18F4620

PIC18F4620 осигурява адаптивни режими на работа към различни изисквания за спестяване на мощност, добавяйки докосване към неговата използваемост:

Режими на работа

Изпълнение: Активира както CPU, така и периферните устройства, като гарантира незабавна отзивчивост за активни задачи.

Idle: Деактивира процесора, като същевременно поддържа периферна активност, идеална за сценарии, при които фоновите процеси изискват внимание.

Сън: Силите надолу по процесора и периферните устройства, идеални за запазване на енергията по време на периоди на бездействие.

Ефективност на мощността

Изтичане на вход Ultra-Low 50NA: Това свежда до минимум нежелания ток, фактор в прецизните приложения, при които изтичането може да компрометира производителността и, като удължи, надеждност.

Режим на изпълнение: Консумира скромните 11 µA, отразявайки неговата пригодност за чувствителни към мощността операции, които се нуждаят от често активиране без прекомерно извличане на енергия.

Режим на празен ход: рисува само 2,5 µa, полезно за задачи, които изискват периферно наблюдение, без да изисква пълна мощност на обработка.

Режим на сън: Използва изключително ниска 100NA, идеална за приложения, при които запазването на живота на батерията през дълги периоди на бездействие е чудесно.

Oscillator Timer1: Работи при 900NA с 32 kHz честота, поддържайки функциите за поддържане на времето с минимална мощност, като гарантира точността на операциите, зависими от времето, дори в състояния с ниска мощност.

Таймер за наблюдение: консумира 1.4 µA, допринасяйки за стабилността на системата чрез автоматично нулиране на микроконтролера, ако се открие повреда на софтуера или неотговарящо състояние, предпазна двора, успокояваща за разчитане на непрекъснато обслужване.

Приложения във вградени системи

Балансиране на производителността с консумация на енергия: Изборът на подходящи режими въз основа на оперативните нужди може да удължи живота на батерията в преносимите устройства.

Точност и надеждност: Ултра-ниският ток на изтичане на входа и ефективните осцилатори гарантират, че системата остава прецизна и надеждна, дори когато работи в състояния с ниска мощност.

Предимства на PIC18F4620

Гъвкавост на осцилатора

Кристален осцилатор: Работата до 40 MHz, подобрена от 4X фазов блок за заключване (PLL), предлага забележителна производителност и скорост, което го прави подходящ за приложения, където е необходима прецизност.

RC режими: обработва до 4 MHz с настройка на външен резистор-кондензатор (RC), разширена до 40 MHz с външен източник на часовник, осигуряваща адаптивност в различни сценарии.

Вътрешен блок на осцилатора: варира от 31 kHz до 8 MHz, осигурявайки бързо време за събуждане от режим на сън (1 µs), което намалява латентността и помага при ефективно управление на мощността.

Монитор на часовника за неуспех: Добавя надеждност чрез осигуряване на безопасно изключване в случай на повреда на периферния часовник, устойчивост на системата за укрепване.

Забележителни периферни устройства

Мивка/източник с висок ток: Всеки I/O щифт управлява до 25 mA, приспособявайки по-високите изисквания за мощност без външни драйвери.

Множество прекъсвания и PWM изходи: Тази функция поддържа синхронен контрол върху различни модули за системи за управление на двигателя и комуникация, повишавайки оперативната ефективност.

Главен синхронен сериен порт (MSSP): Поддържа SPI/I2C протоколи, наложителни за ефективна мулти-IC комуникация, което позволява безпроблемна интеграция в сложни дизайни.

Подобрен USART и ADC модул: USART поддържа както асинхронни, така и синхронни режими, докато 10-битовият ADC предлага до 13 канала за обширно събиране на данни и серийна комуникация в сензорното взаимодействие и телеметрията.

Аналогови сравнители и HLVD: Двойните аналогови сравнители и 16-нивото с високо/ниско напрежение (HLVD) улесняват прецизния мониторинг на напрежението и вземането на решения, подкрепящи приложенията за желание на точност.

Специални характеристики

C Компилатор Оптимизирана архитектура: Пригоден за C Компилатори, тази функция опростява развитието, оптимизирайки пътя към пазара на сложни проекти.

Издръжливи цикли на паметта: предлага 100 000 цикъла на изтриване/запис за подобрена светкавица и до 1 000 000 цикъла за EEPROM, гарантирайки издръжливостта и надеждността на съхранените данни в строги приложения.

Самопрограмируем и грешки в скръб: поддържа самопрограмиране и грешки в кръга чрез две пина, подобряване на гъвкавостта на програмирането и ефективността на отстраняване на неизправности, забележително предимство в различните инженерни практики.

Широко напрежение диапазон: работи от 2,0V до 5,5 V с опции за нулиране на кафяво-аут, осигурявайки стабилни характеристики при различни условия на мощност в преносими и чувствителни към мощността устройства.

PIC18F4620 Технически спецификации

Тип	Параметър
Фабрично време за изпълнение	6 седмици
Монтиране	През дупка
Тип монтаж	През дупка
Пакет / случай	40-DIP (0,600, 15,24 мм)
Брой щифтове	40
Преобразуватели на данни	A/D 13x10b
Брой I/OS	36
Таймери за наблюдение	Да
Работна температура	-40 ° C ~ 125 ° C TA
Опаковане	Тръба
Серия	PIC® 18F
Публикувано	2004
JESD-609 код	E3
PBFree код	Да
Статус на част	Активен
Ниво на чувствителност към влага (MSL)	Не е приложимо
Брой терминации	40
Терминални завършек	Матов калай (SN)
Максимално разсейване на мощността	1W
Позиция на терминала	Двойно
Захранващо напрежение	5V
Честота	40MHz
Номер на базовата част	PIC18F4620
Брой на щифтовете	40
Захранващо напрежение-MAX (VSUP)	5.5V
Захранвания	5V
Интерфейс	I2C, SPI, UART, USART
Размер на паметта	64kb
Тип осцилатор	Вътрешен
Размер на овен	3.8k x 8
Напрежение - Захранване (VCC/VDD)	4.2V ~ 5.5V
UPS/UCS/Периферна ICS тип	Микроконтролер
Брой битове	8
Основен процесор	Снимка
Периферни устройства	Кафяво откриване/нулиране, HLVD, POR, PWM, WDT
Тип на паметта на програмата	Светкавица
Размер на ядрото	8-битов
Размер на паметта на програмата	64kb 32k x 16
Свързаност	I2C, SPI, UART/USART
Захранване на ток-макс	35ma
Размер на бита	8
Време за достъп	40 μs
Има ADC	Да
DMA канали	Не
Ширина на шината на шината на данните	8b
Брой таймери/броячи	4
EEPROM размер	1K x 8
Семейство процесор	Снимка
Брой ADC канали	13
Брой PWM канали	2
Брой USB канали	1
Височина	4.953 мм
Дължина	53.09 мм
Ширина	14.732mm
Достигнете до SVHC	Без SVHC
Втвърдяване на радиация	Не
ROHS статус	ROHS3 съвместим
Олово безплатно	Олово безплатно

Функционална блокова диаграма

Еквивалентни модели на PIC18F4620

• PIC18F4620-I/mlМикроконтролери и процесори

• PIC18LF4620-I/mlМикроконтролери и процесори

• PIC18LF4620T-E/mlМикроконтролери и процесори

• PIC18F4620-E/mlМикроконтролери и процесори

PIC18F4620 СЪВЕДЕНИЯ ЧАСТИ

Номер на част	Производител	Пакет / случай	Брой щифтове	Ширина на шината на шината на данните	Брой на I/O.	Интерфейс	Размер на паметта	Захранващо напрежение	Периферни устройства	Преглед Сравнете
PIC18F4620-E/P.	Микрочип технология	40-DIP (0,600, 15,24 мм)	40	8 б	36	I2C, SPI, UART, USART	64 kb	5 v	Кафяво откриване/нулиране, HLVD, POR, PWM, Wdt
PIC18F4680-E/P.	Микрочип технология	40-DIP (0,600, 15,24 мм)	40	8 б	36	Може, i2c, spi, uart, usart	64 kb	5 v	Кафяво откриване/нулиране, HLVD, POR, PWM, Wdt	PIC18F4620-E/P VS PIC18F4680-E/P.
PIC18F4680-I/P.	Микрочип технология	40-DIP (0,600, 15,24 мм)	40	8 б	36	Може, i2c, spi, uart, usart	64 kb	5 v	Кафяво откриване/нулиране, HLVD, POR, PWM, Wdt	PIC18F4620-E/P VS PIC18F4680-I/P.
PIC18F4610-I/P.	Микрочип технология	40-DIP (0,600, 15,24 мм)	40	8 б	36	I2C, SPI, UART, USART	64 kb	5 v	Кафяво откриване/нулиране, HLVD, POR, PWM, Wdt	PIC18F4620-E/P срещу PIC18F4610-I/P.

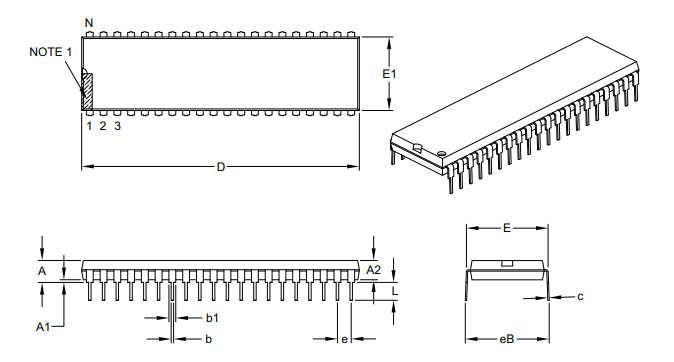

Опаковка и размери на PIC18F4620

PIC18F4620 Размери	Ограничения на измеренията	Мин (инчове)	Nom (инчове)	Макс (инчове)
Брой щифтове	N		40
Стъпка	Е.		0,100 bsc
Отгоре към самолета за сядане	A			0,25
Формована дебелина на пакета	A2	0.125		0.195
Основа до самолета за сядане	A1	0,015
Ширина на рамо до рамо	E	0.59		0.625
Формована ширина на пакета	E1	0,485		0.58
Обща дължина	Г	1.98		2.095
Съвет към самолета за сядане	L	0.115		0.2
Дебелина на олово	c	0,008		0,015
Горна ширина на оловото	B1	0,03		0,07
По -ниска ширина на оловото	б	0,014		0,023
Общо разстояние между редовете	eb			0.7

Производител на производител

Microchip Technology Inc. превъзхожда микроконтролера, смесения сигнал и аналоговия напредък.Фирмата активно участва в образователната информация, предоставяйки обширна колекция от ресурси.Сред тях са организирани лаборатории, подробни учебни програми, специализирани обучения и усъвършенствани инструменти за развитие.

DataSheet PDF

PIC18LF4620-I/ML таблици с данни:

PIC18FX525, X620 DataSheet.pdf

Етикетът и опаковката се променят 23/септември/2015.pdf

Промяна на опаковането 10/октомври/2016.pdf

PIC18F (2, 4) Спецификация за програмиране ZZZ.pdf

2.73khz.pdf

Тел Bond CHG Qual 19/юли/2016.pdf

PIC18F4620-E/P таблици с данни:

PIC18F (2, 4) Спецификация за програмиране ZZZ.pdf

PIC18FX525, X620 DataSheet.pdf

Етикетът и опаковката се променят 23/септември/2015.pdf

Промяна на опаковането 10/октомври/2016.pdf

MULT DEV 13/APR/2020.PDF

Тел CHG 13/януари/2016.pdf

Често задавани въпроси [FAQ]

1. Какво е PIC18F4620?

PIC18F4620 е универсален микроконтролер, похвален за адаптивността си в индустриалните приложения.Архитектурата му, предназначена да сведе до минимум използването на мощността, осигурява стабилни възможности за обработка, които резонират добре в строга среда.Други често се наклоняват към този микроконтролер, като се има предвид издръжливостта и обширната поддръжка на инструмента, която опростява процесите на разработка.

2. Как да програмирам PIC18F4620?

За да програмирате PIC18F4620, следвайте тези стъпки:

Отворете MPLAB, всеобхватен IDE, предназначен за продукти на микрочип.

Изберете типа проект, върху който работите.

Посочете точния модел на микроконтролер.

Изберете подходящия компилатор.

Определете пътя на проекта за организиран работен процес.

3. Какъв е размерът на PIC18F4620?

PIC18F4620, с размери 2,095 х 0,58 х 0,195 инча, безпроблемно се вписва в тесни пространства, необходими в компактни и вградени системи.Този размер позволява безпроблемна интеграция в различни хардуерни оформления, привеждане в съответствие с принципите на дизайна, съобразени със космоса, които водят до съвременни технологии.
