Пиезоелектричен преобразувател: принцип на работа, конструкция, типове, характеристики и приложения

Пиезоелектрическият преобразувател ви позволява да преобразувате механичната сила в електрически сигнал или електрическата енергия в механично движение.В тази статия ще научите какво представлява пиезоелектрическият преобразувател, как е изграден и как работи.Ще видите също неговите общи типове, ключови характеристики и приложения.

Каталог

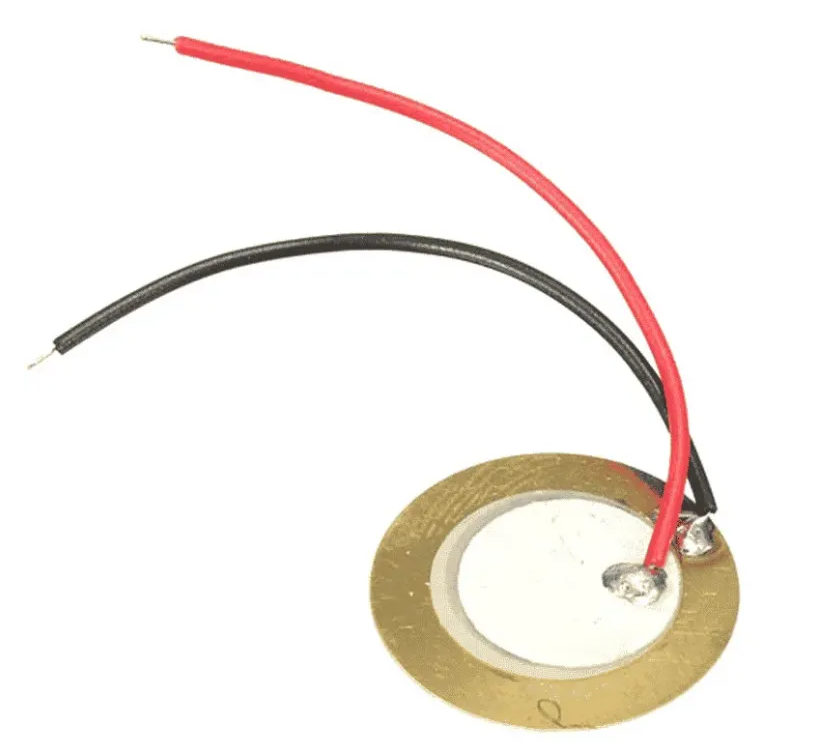

Фигура 1. Пиезоелектричен преобразувател (Пиезо дисков елемент)

Какво е пиезоелектричен преобразувател?

Пиезоелектричният преобразувател е устройство, което преобразува механичната сила в електрическа енергия или електрическата енергия в механично движение.Работи с помощта на специален материал, който генерира малко напрежение, когато се натиска, огъва или вибрира.Поради това свойство, той обикновено се използва за откриване на натиск, вибрации, звук или движение.Простата дискова структура със свързани проводници, както обикновено се вижда в практическите настройки, позволява механичното движение лесно да се преобразува в електрически сигнал за приложения за измерване или управление.

Конструкция на пиезоелектричен преобразувател

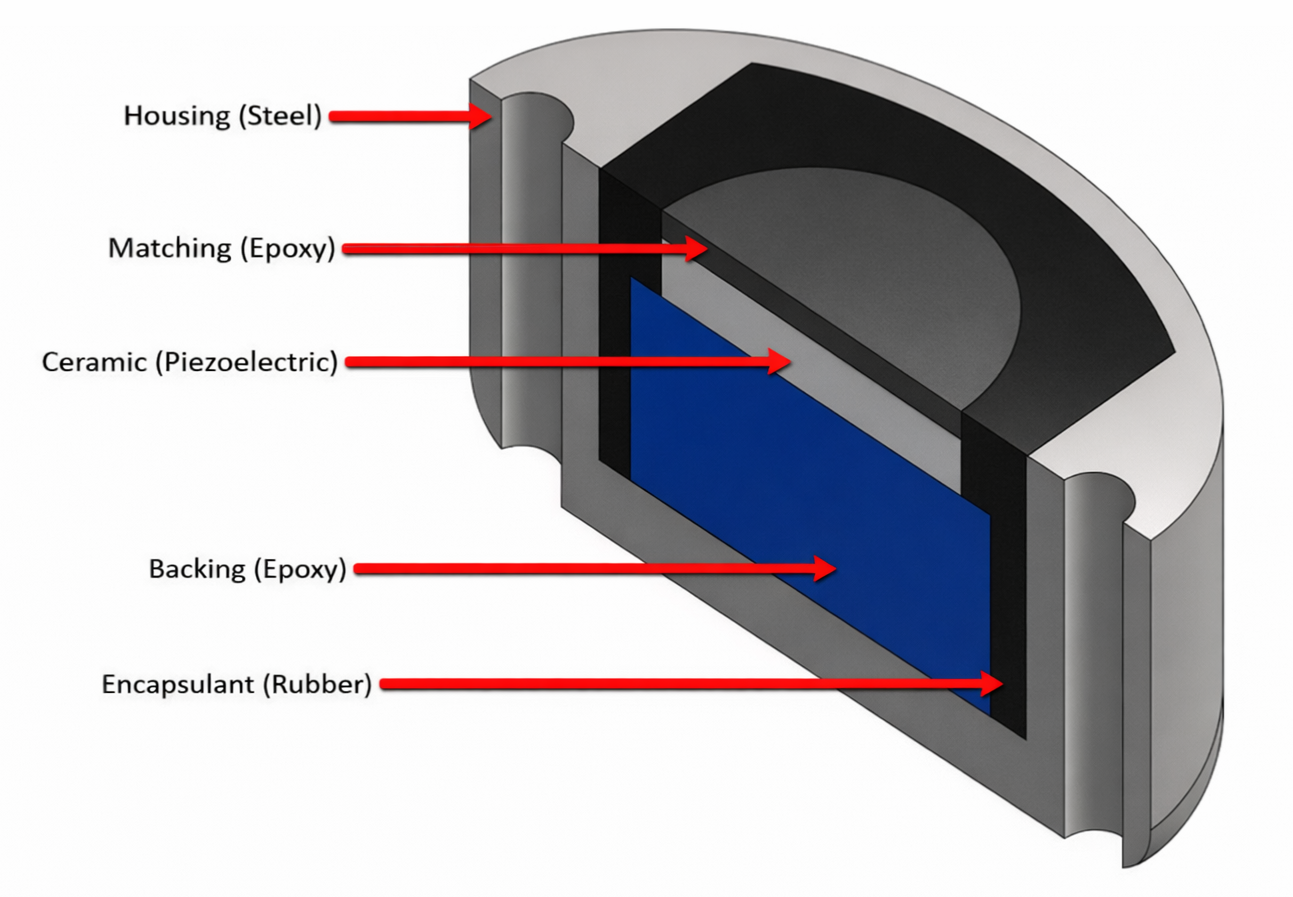

Фигура 2. Конструкция на пиезоелектричен преобразувател

•Корпус (стомана)

Осигурява механична здравина и предпазва трансдюсера от външни повреди.

•Съответстващ слой (епоксиден)

Помага за ефективното прехвърляне на механична енергия към пиезоелектричния елемент и подобрява производителността на сигнала.

•Пиезоелектрична керамика

Активният чувствителен елемент, който генерира електрическо напрежение при прилагане на натиск или вибрация.

•Поддържащ слой (епоксиден)

Абсорбира нежеланите вибрации и контролира реакцията на трансдюсера.

•Капсулант (каучук)

Уплътнява конструкцията и я предпазва от влага, прах и влиянието на околната среда.

Принцип на работа на пиезоелектричния преобразувател

Принципът на работа на пиезоелектричния преобразувател се основава на способността на определени материали да реагират на механично напрежение и електрическа енергия.Вътре в материала електрическите заряди се изместват, когато се приложи сила или напрежение.Това поведение се проявява в две свързани форми, известни като директен пиезоелектричен ефект и обратен пиезоелектричен ефект.Всеки ефект обяснява как енергията се преобразува от една форма в друга.

Директен пиезоелектричен ефект

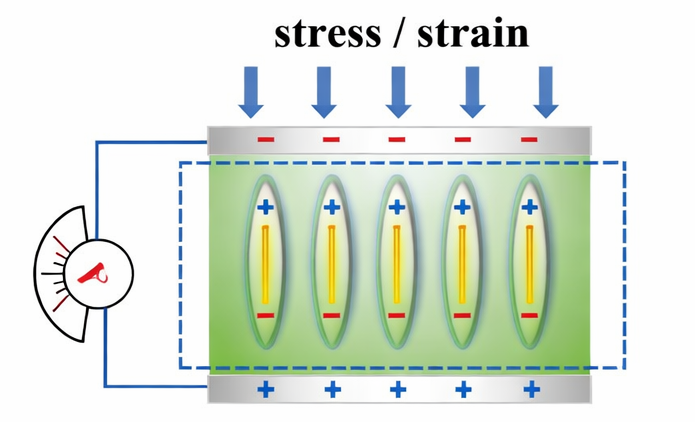

Фигура 3. Директен пиезоелектричен ефект

При директния пиезоелектричен ефект върху пиезоелектричния материал се прилага механично напрежение или напрежение.Както е показано на фигурата, натискането или натоварването на материала води до изместване на вътрешните електрически заряди от нормалните им позиции.Това разделяне на заряда създава положителни и отрицателни повърхности от противоположните страни на материала.В резултат на това през електродите се генерира малко електрическо напрежение.Изходното напрежение се увеличава, когато приложената сила или вибрация стават по-силни, което позволява на трансдюсера да усеща точно натиск, сила или движение.

Обратен пиезоелектричен ефект

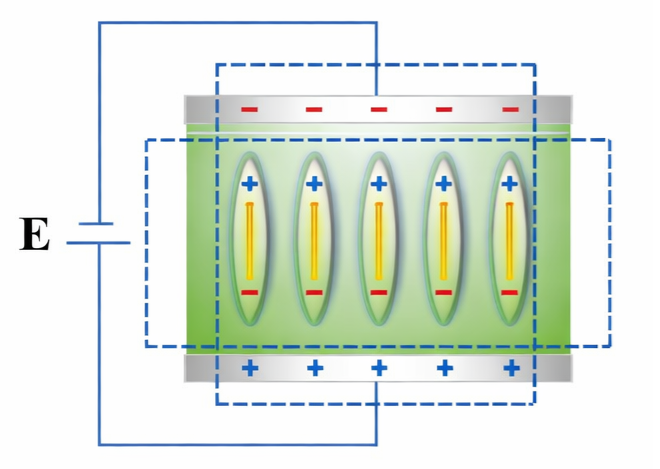

Фигура 4. Обратен пиезоелектричен ефект

При обратния пиезоелектричен ефект преобразуването на енергията се случва в обратна посока.Към пиезоелектричния материал се прилага външно електрическо напрежение.Както е показано на фигурата, приложеното електрическо поле принуждава вътрешните заряди да се подредят отново.Това пренареждане кара материала леко да промени формата чрез разширяване или свиване.Физическата деформация предизвиква механично движение или вибрация, което позволява на пиезоелектричния преобразувател да генерира движение, звук или ултразвукови вълни.

Електрически характеристики на пиезоелектрични преобразуватели

Параметър	Спецификация
Тип изходен сигнал	AC напрежение, генерирано от механични стрес
Режим на електрически изход	Режим на зареждане или работа в режим на напрежение
Диапазон на изходното напрежение	10 mV до 100 V пик в зависимост от силата и размер
Чувствителност на заряда	1 pC на N до 1000 pC на N
Чувствителност към напрежение	1 mV на N до 50 mV на N
Капацитет на източника	100 pF до 50 nF
Импеданс на източника	Много високо, обикновено над 1 мегаом
Вътрешно съпротивление	По-голямо от 10 гигаома
Диапазон на честотната характеристика	1 Hz до 10 MHz в зависимост от дизайна
Резонансна честота	1 kHz до 5 MHz типично
Антирезонансна честота	Малко по-висока от резонансната честота
Изходен импеданс при резонанс	Нисък импеданс в резонансна точка
Изходен импеданс при антирезонанс	Много висок импеданс при антирезонанс точка
Възможност за статично измерване	Не е подходящ за истинско измерване на DC
Константа на времето за разреждане	Милисекунди до секунди въз основа на натоварването съпротива
Полярност на сигнала	Зависи от посоката на напрежението и материална ориентация
Диелектрична константа	100 до 5000 в зависимост от материала
Работно напрежение като задвижващ механизъм	10 V до 1000 V AC или DC
Консумирана мощност	Много ниско в сензорен режим
Ниво на шум	Много нисък вътрешен електрически шум
Чувствителност на кабела	Висок, повлиян от капацитета на кабела
Изисква се кондициониране на сигнала	Усилвател на заряда или напрежение с висок импеданс усилвател
Температурна стабилност	Умерено, варира според пиезо материала
Коефициент на електрически загуби	Ниска при работна честота
Изолационно съпротивление	Обикновено над 10 гигаома
Изходна линейност	Високо в номиналните механични граници

Видове пиезоелектрични преобразуватели

Пиезоелектричните преобразуватели се предлагат в различни типове, всеки от които е проектиран да усеща или произвежда движение, налягане, звук или вибрации за специфични приложения за измерване и контрол.

Пиезоелектричен акселерометър преобразувател

Пиезоелектричен акселерометър преобразувател се използва за измерване на ускорение и вибрации.Той работи, като преобразува механичното движение в електрически сигнал, когато сензорът се движи.В сравнение с датчиците за налягане или сила, той е по-чувствителен към бързи промени и високочестотни вибрации.Това го прави подходящ за мониторинг на машини и анализ на вибрации.Обикновено се използва в индустриални и структурни здравни системи.

Пиезоелектричен преобразувател на налягане

Пиезоелектричен преобразувател на налягане измерва динамичните промени в налягането и ги преобразува в електрически изход.Той реагира бързо на бързи промени в налягането, за разлика от сензорите за статично налягане.В сравнение с преобразувателите на сила, той е проектиран специално за измерване на налягането на течности и газове.Често се използва в двигатели с вътрешно горене и хидравлични системи.Високочестотната характеристика е основното му предимство.

Пиезоелектричен преобразувател на сила

Пиезоелектричен преобразувател на сила измерва приложената сила или натоварване чрез генериране на заряд.Когато се приложи сила, пиезоелектричният елемент произвежда електрически сигнал, пропорционален на натоварването.В сравнение с акселерометрите, той се фокусира върху директна сила, а не върху движение.Представя се добре при измерване на динамична сила.Този тип се използва широко при тестване и измерване на въздействието.

Пиезоелектричен ултразвуков трансдюсер

Пиезоелектричен ултразвуков трансдюсер генерира и открива ултразвукови вълни.Той преобразува електрическата енергия във високочестотни звукови вълни и получава отразени сигнали.В сравнение с микрофоните, той работи на много по-високи честоти отвъд човешкия слух.Това позволява точно усещане, изображения и измерване на разстояние.Обикновено се използва в медицинския ултразвук и индустриалната инспекция.

Преобразувател с пиезоелектричен задвижващ механизъм

Преобразувател с пиезоелектрически задвижващ механизъм преобразува електрическата енергия в прецизно механично движение.Когато се приложи напрежение, то се разширява или свива, за да създаде движение.За разлика от преобразувателите от сензорен тип, той се използва главно за задействане, а не за измерване.Осигурява много малко, но точно изместване.Това го прави идеален за системи за прецизно позициониране.

Пиезоелектричен микрофонен преобразувател

Пиезоелектричен преобразувател на микрофон преобразува звуковите вибрации в електрически сигнали.Звуковите вълни карат пиезоелектричния материал да вибрира и генерира напрежение.В сравнение с ултразвуковите преобразуватели, той работи в звуковия честотен диапазон.Той е прост като дизайн и не изисква външно захранване за отчитане.Този тип обикновено се използва в основни аудио и акустични системи за откриване.

Пиезоелектричен преобразувател на запалване

Пиезоелектрическият преобразувател на запалване генерира високо напрежение, когато се приложи механична сила.Натискането или удрянето на елемента произвежда искра без външно захранване.В сравнение с други пиезоелектрични преобразуватели, той се фокусира върху генерирането на напрежение, а не върху усещането.Това го прави надежден за целите на запалването.Използва се широко в газови запалки и системи за запалване.

Приложения на пиезоелектричен преобразувател

Пиезоелектричните преобразуватели се използват широко в съвременните технологии, защото могат точно да преобразуват механичната енергия в електрически сигнали за отчитане, измерване и контрол в много индустрии.

Медицински ултразвукови системи

Пиезоелектричните преобразуватели се използват широко в ултразвуковите машини.Те генерират високочестотни звукови вълни и получават отразените сигнали, за да образуват изображения.Това помага на лекарите да видят безопасно вътрешните структури на тялото.Те са надеждни и реагират много бързо.

Мониторинг на вибрациите и състоянието

Тези преобразуватели се използват за откриване на вибрации в машини и конструкции.Механичните вибрации се преобразуват в електрически сигнал за анализ.Това помага за ранно идентифициране на грешки в двигателите, помпите и двигателите.Подобрява безопасността и намалява разходите за поддръжка.

Системи за измерване на налягане

Пиезоелектричните преобразуватели измерват бързо променящото се налягане в газове и течности.Те работят добре там, където промените в налягането се случват с висока скорост.Това ги прави подходящи за двигатели и хидравлични системи.Те не се използват за стабилно или статично налягане.

Измерване на сила и удар

Те се използват за измерване на сила, натоварване и удар.Когато се приложи сила, се произвежда електрически заряд.Това позволява точно измерване на динамичните сили.Те са често срещани при тестване и анализ на материали.

Звукови и акустични устройства

Пиезоелектричните преобразуватели се използват в микрофони, зумери и звукоприемници.Звуковите вибрации карат материала да генерира електрически сигнал.Те са прости по дизайн и много издръжливи.Тези устройства са често срещани в потребителската електроника.

Запалване и генериране на искра

В системите за запалване пиезоелектричните преобразуватели генерират високо напрежение при натискане.Това напрежение създава искра, без да е необходимо външно захранване.Те обикновено се използват в газови запалки и печки.Дизайнът е прост и много надежден.

Предимства и ограничения на пиезоелектричния преобразувател

Предимства на пиезоелектричния преобразувател

• Те са силно чувствителни към малки промени в силата и вибрациите.

• Реагират бързо на динамични сигнали.

• Работят в широк честотен диапазон.

• Размерът им е малък и лек.

• Те не се нуждаят от външно захранване в сензорен режим.

• Те са издръжливи и надеждни при тежки условия.

Ограничения на пиезоелектричния преобразувател

• Те не могат да измерват статични или постоянни сили.

• Те изискват специални схеми за регулиране на сигнала.

• Изходът им се влияе от температурните промени.

• Изходният сигнал обикновено е много слаб.

• Някои материали могат да се напукат при силно натоварване.

Пиезоелектричен преобразувател срещу други преобразуватели

Спецификация	Пиезоелектричен преобразувател	Тензодатчик	Капацитивен преобразувател	Индуктивен преобразувател	Оптичен преобразувател
Измерено количество	Сила, натиск, вибрация	Напрягане и сила	Изместване, налягане	Позиция, денивелация	Светлина, позиция, скорост
Принцип на работа	Пиезоелектричен ефект	Промяна на съпротивлението	Промяна на капацитета	Електромагнитна индукция	Светлинна модулация
Тип изходен сигнал	Напрежение или заряд	Промяна на съпротивлението	Промяна на капацитета	Напрежение	Напрежение или ток
Възможност за статично измерване	Не е подходящо	Подходящо	Подходящо	Подходящо	Подходящо
Възможност за динамично измерване	Отлично	добре	Умерен	добре	Отлично
Типична чувствителност	високо	Среден	Много високо	Среден	Много високо
Честотен диапазон	1 Hz до над 1 MHz	До 10 kHz	До 100 kHz	До 50 kHz	Над 1 MHz
Време за реакция	Много бързо под 1 микросекунда	Бавно до умерено	бързо	Умерен	Изключително бързо
Изходен импеданс	Много високо над 1 Mohm	Ниско около 120 до 350 ома	високо	ниско	ниско
Температурна чувствителност	Среден	високо	Среден	ниско	ниско
Необходима е настройка на сигнала	Задължително	Задължително	Задължително	Задължително	Минимална
Изискване за мощност	Няма външно захранване за отчитане	Изисква напрежение на възбуждане	Изисква напрежение на възбуждане	Изисква напрежение на възбуждане	Изисква източник на захранване
Размер и тегло	Много малък и лек	малък	малък	Среден	малък
Устойчивост на околната среда	високо	Умерен	Умерен	високо	Умерен
Приложения	Мониторинг на вибрации, ултразвук	Теглодатчици, системи за претегляне	Сензор за позиция и ниво	Разпознаване на близост и позиция	Енкодери, оптични сензори

Заключение

Пиезоелектричните преобразуватели работят чрез директни и обратни пиезоелектрични ефекти, за да усетят или произведат движение и електрически сигнали.Те предлагат висока чувствителност, бърза реакция и широкочестотна работа за динамични измервания като вибрации, налягане, сила и звук.Различни типове се използват за целите на отчитане, задействане и запалване в много индустрии.Въпреки това, те не са подходящи за статични измервания и изискват подходящо кондициониране на сигнала.
