Pinout и функционални приложения на транзистора 2SC5200

Тази статия се задълбочава в характеристиките, структурата и практическите приложения на 2SC5200, като предоставя цялостен преглед на нейното значение и функционалност в областта на електрониката.Ще разкрием тънкостите на неговата структура, ще се задълбочим в неговите оперативни механизми и ще подчертаем ролята му в съвременните електронни устройства.Това ръководство има за цел да подобри вашето разбиране за един от най -използваните транзистори в индустрията днес, изследвайки нейния принос към технологичния напредък и ролята му в еволюцията на електронните компоненти.

Каталог

Разбиране на транзистора 2SC5200

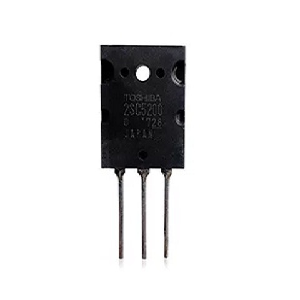

The 2SC5200 е транзистор с висока мощност NPN от Toshiba.Този транзистор често се използва в усилватели на аудио честота (AF) и аудио схеми с висока мощност.Неговият колекционерски ток и високия ток го правят идеален избор за приложения, изискващи стабилна производителност.Пакетът TO-264 обхваща този транзистор, поддържайки напрежение на колекционер-емитър (VCE) от 230V и колекционерски ток 30A, което позволява той да се използва в широк спектър от устройства като телевизори, аудио системи, мобилни телефони иИндустриален контрол.

Произведен да издържи взискателни условия, 2SC5200 се превърна в компонент за нови дизайни, така и като заместител на TTA5200.Нейният капацитет да се справи с високата мощност и токът гарантира, че се отстоява на непрекъснатите изисквания на приложения за изход с висока мощност.В деликатните аудио системи високият ток на транзистора помага за поддържане на яснота и мощност.Неговата гъвкавост се показва допълнително от често срещания му вид в различни среди, от стабилността на системите за индустриален контрол до бързите нужди за комуникация на мобилните устройства.

Термично управление и допълнително сдвояване

При сценарии на висок ток на колектора и честота на превключване 2SC5200 може да се загрее бързо, което налага ефективно термично управление.Интеграцията на радиаторните минки играе роля за предотвратяване на прегряване на веригата, особено в дизайна на веригата на усилвателя, където стабилната производителност и дълголетието на компонентите са приоритети.Ефективността, с която се управлява разсейването на топлина, може драстично да повлияе на общата надеждност и ефективност на системата.

Често сдвоен с допълващия 2SA1943, 2SC5200 установява синергия, подобна на балансираната работа на усилватели от клас В, които използват вериги Push-Pull.Това сдвояване не е просто техническо, но се превежда на доставяне на висококачествен аудио изход, резонира с яснота и дълбочина.Много често използват топлинна мазнина или съединение между транзистора и неговия радиатор, за да подобрят ефективността на топлопреминаването, като гарантират, че транзисторите работят при оптимални условия.

Подобряване на производителността и защитата

Практическото прилагане на 2SC5200 изисква запалено управление на термичното управление, за да се избегне термично бягство, често предизвикателство при аудио усилвателите с висока точност.Използването на съвпадащи двойки като 2SC5200 и 2SA1943 може значително да сведе до минимум изкривяването.Освен това интегрирането на веригите за свръх температура служи като предпазна мярка срещу прекомерна топлина, което може да компрометира оперативното дълголетие на транзисторите.

Здравият дизайн и възможности на компонента илюстрират нюансирания процес на подбор за изграждане на надеждни и ефективни електронни системи.Стратегическото сдвояване на 2SC5200 с 2SA1943 не просто увеличава максимално производителността, но също така навигира в тънките линии между мощност, ефективност и издръжливост.Този обмислен подход към електронния дизайн отразява дълбокото разбиране както на техническите, така и на емоционалните елементи, които водят до развитието на електронни системи с висока мощност.

Еквивалентни и заместващи транзистори

• 2SD1313

• 2SC5242

• 2SC3320

• FJL4315

• MJL3281A

• KTC5242

• TTC5200

• MJL13002A

• 2SA1943

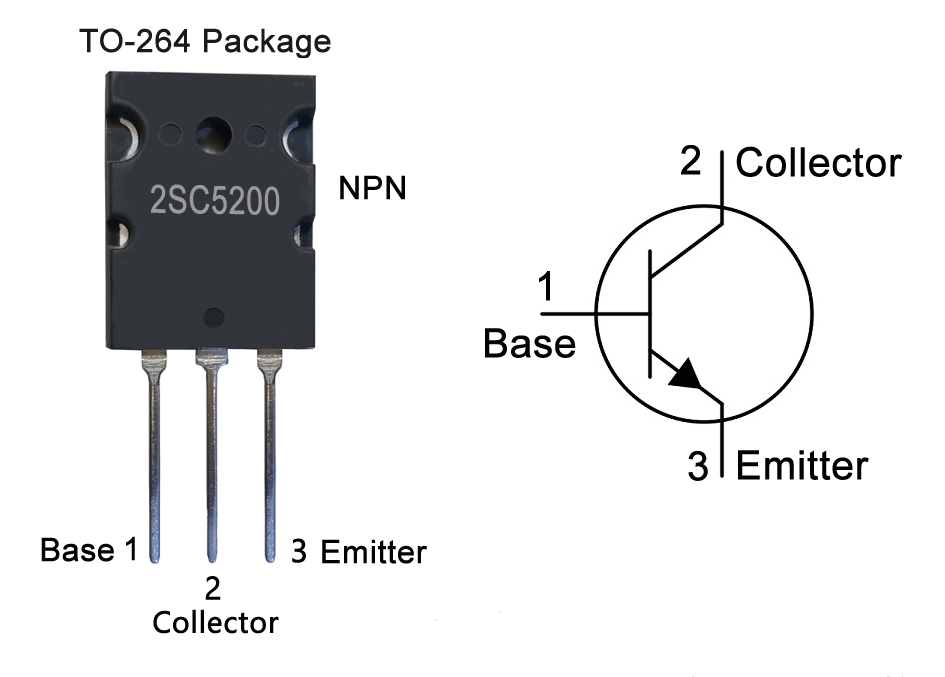

2SC5200 Транзисторна конфигурация на ПИН

Идентификация и функционалност на ПИН

Транзисторът 2SC5200 е проектиран с три първични терминала, които са неразделна част от работата му в различни схеми:

Основа (PIN1)

Основният терминал служи като входен щифт, който контролира отклонението на транзистора.Чрез прилагане на малък ток или напрежение, основата регулира потока на ток между колектора и излъчвателя.Това взаимодействие е необходимо за функционалността на транзистора и може да се разглежда като шлюз, диктуващ оперативното състояние, независимо дали е прекъсване, активно или насищане.

Колекционер (PIN2)

Колекционерът е терминалът, през който тече основният ток.Свързан с натоварването във верига, той улеснява прехвърлянето на ток от външния източник на захранване през транзистора към излъчвателя.Ролята на колектора е необходима при усилването на мощността и превключването на операциите.

Излъчвател (PIN3)

Емайтърът служи като изходна точка за ток, преминаващ през транзистора.Обикновено е свързан към земята или нулевия потенциал на веригата, като гарантира ефективен изход на тока.Това завършва пътя на веригата и стабилизира цялостната работа.

В практически сценарии трябва да се обърне внимание на точната конфигурация на тези пинове.В системите за усилване на аудиото правилното отклонение в основата може значително да намали изкривяването, засилвайки акустичната вярност.При превключване на приложенията прецизният базов контрол е добър за бързия преход между проводимите и непродуктивните състояния, осигурявайки оптимална производителност.Въздействието на стабилното заземяване на емитер върху термичната стабилност и надеждността на транзистора.Осигуряването на солидна наземна връзка помага да се смекчи прегряването и насърчава дългосрочната оперативна стабилност както за индустриалната, така и за потребителската електроника.Освен това е важна ефективната връзка на натоварването на колектора.Неправилните връзки на натоварването могат да доведат до неоптимални показатели и потенциални повреди на транзистора.Добре направените оформления, поддържани от щатския ток и изчисленията на напрежението, помагат да се гарантира, че 2SC5200 работи в рамките на своите параметри, осигурявайки постоянна и надеждна производителност.

Спецификации на транзистора 2SC5200

Спецификация	Подробно
Тип	NPN транзистор с висока мощност
Пакет	До 264
Приложение	Аудио усилвател (HIFI)
Превключване	Лесно за включване/изключване
Честота на работа	Ниски до високи честотни диапазони
Спад на мощността	Ниско, когато е нататък
Хармонично изкривяване	Ниско
Преходна честота	30 MHz
Колекционерски ток (IC)	15а
Излъчващ до основно напрежение (VBE)	5V
Колекционер на напрежението на излъчване (VCE)	230V
Базов ток (IB)	1.5a
Работна температура	-55 ° C до 150 ° C.
Разсейване на мощността (PD)	150W

Работа с транзистора 2SC5200

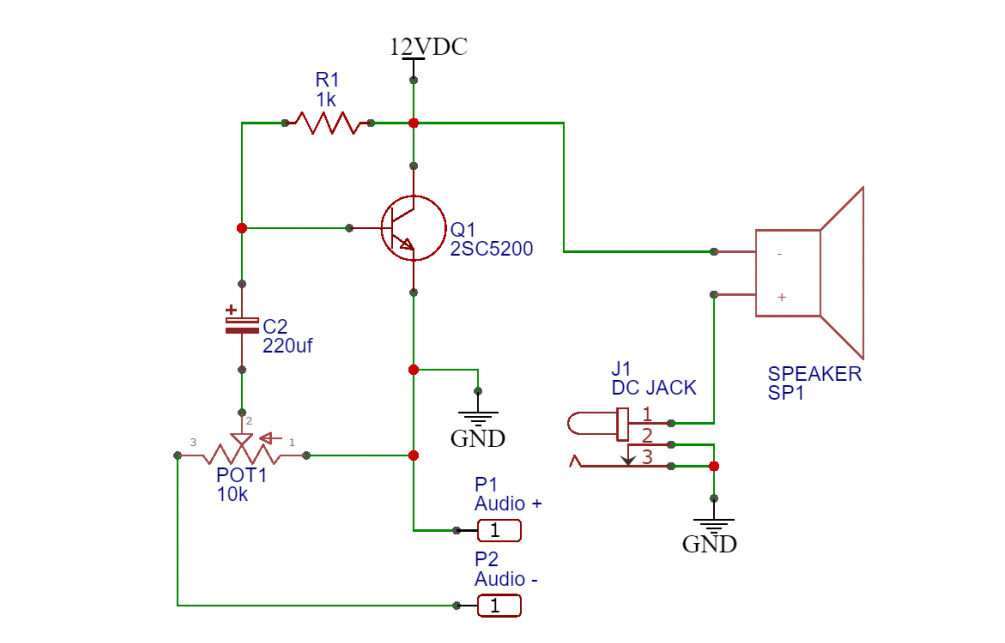

Функционална верига на аудио усилвател може да бъде конструирана с помощта на транзистор 2SC5200.Тази настройка включва 0,5W 8-Ohms високоговорител, 10K потенциометър, 1K резистор, кондензатор 220UF, 12V DC захранване, 3,5 мм постоянен жак и дъска.

Операцията на веригата започва с аудио сигнал от източник като смартфон или компютър.Първо, аудио сигналът се подава през потенциометър, което позволява на потребителя да регулира нивото на входното напрежение и по същество да контролира силата на звука.След това кондензатор блокира всеки DC компонент в сигнала, като гарантира, че само компонентът на променлив ток достига до базовия терминал на транзистора.Този компонент на променлив ток е добър за усилване на аудио.След това, след като достигне основата, 2SC5200 транзисторът усилва сигнала, превръщайки слаб шепот на звук в здрав, чист изход.Амплифицираният изход се получава от терминала на колектора и се насочва към отрицателния терминал на високоговорителя.И накрая, положителният терминал на високоговорителя е свързан директно към захранването.

Като се има предвид значителното усилване на мощността, транзисторът генерира топлина.Използва се радиатор, за да се предотврати прегряване, като по този начин се поддържа ефективна работа и разширяване на дълголетието на устройството.Тази предпазна мярка е добре оценена практика, за да се гарантира, че компонентите продължават да доставят висока производителност във времето.Описаната схема на аудио усилвател намира използването му в няколко практически сценария.Обикновено се използва в студиите за запис на музика, където улавянето и възпроизвеждането на звук с висока точност е изкуство и наука.Схемата също е неразделна част от развитието на военна акустична технология, подобрявайки прецизното усилване на звуковите вълни за ефективно внедряване.Освен това, HVAC радарните системи се възползват от тази схема, тъй като усилва звуковите сигнали, подобрявайки възможностите за откриване.Тези разнообразни приложения подчертават гъвкавостта и уместността на транзистора 2SC5200 в различни полета с високи залози.

Приложения за транзистора 2SC5200

Транзисторът 2SC5200 се оценява заради адаптивността си в широк спектър от приложения.Тя се отличава с:

• Аудио честотни усилватели

• Средни превключватели на захранването

• AF/RF вериги

• Натоварва за превключване на висок ток до 15A

• устройства с ниска скорост

• Конфигурации на натискане

• Аудио вериги с висока мощност

• Високи токови вериги

• Регулатор на регулатора на напрежението

• Средни захранващи вериги

Тези атрибути го правят подходящ за 200W стерео системи, които изискват честотна характеристика от 5Hz до 100kHz и чувствителност 0,75VRMS.Transistor 2SC5200 се предлага с ясно изразен трицифрен номер на партиди, показващ спазването на стандартите без PB или ROHS.Това придържане е добро за екологично отговорни електронни дизайни, осигурявайки ви увереност в съответствието на продукта с глобалните указания за безопасност и околната среда.

Заключение

Подробното проучване на транзисторните атрибути на 2SC5200, оперативните механизми и практическите внедряване разкрива ролята му за повишаване на производителността и надеждността на аудио схемата с висока мощност и извън него.За да се използва напълно възможностите на 2SC5200, е важен особен акцент върху ефективното управление на термика и спазването на регулаторните стандарти.Това гарантира, че транзисторът не само отговаря на очакванията на производителността в различни взискателни среди, в крайна сметка отразява текущия напредък и иновативните приложения в областта на електрониката.

DataSheet PDF

2SC5200 таблици с данни:

2sc5200.pdf
