Програмируем логически контролер (PLC): работа, типове и приложения

Програмируемият логически контролер (PLC) е това, което използвате за автоматизиране на машини и индустриални процеси по надежден и контролиран начин.В тази статия ще научите какво представлява PLC, как работи през своя цикъл на сканиране и как основните му хардуерни компоненти функционират заедно.Ще видите също различните видове PLC, общите езици за програмиране и как входните и изходните устройства свързват контролера с оборудването.В края ще разберете ясно къде се използват PLC и защо са важни в системите за автоматизация.

Каталог

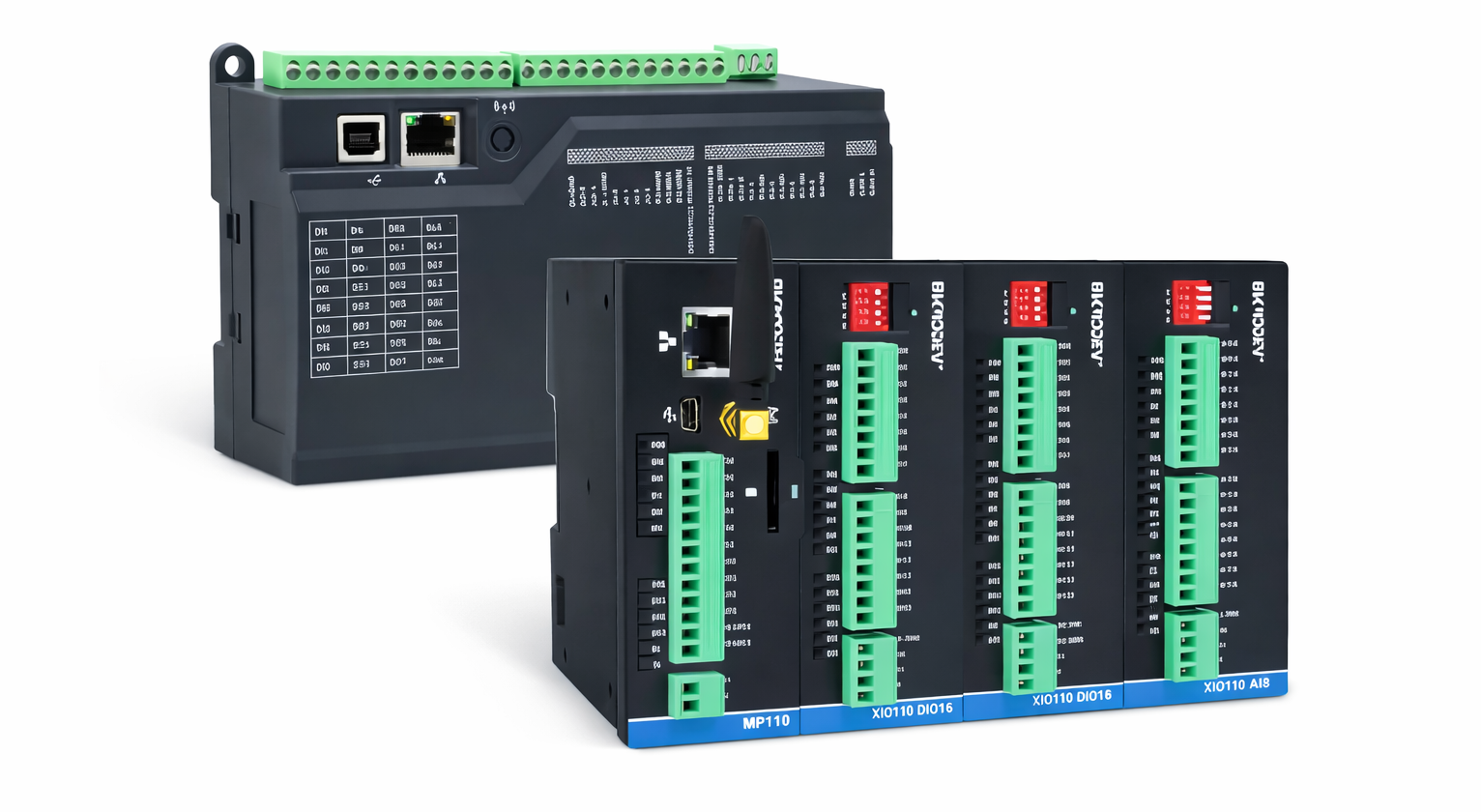

Фигура 1. Програмируем логически контролер (PLC)

Какво е програмируем логически контролер?

Програмируемият логически контролер (PLC) е здраво промишлено устройство за управление, използвано за автоматизиране на машини и процеси.Той е проектиран да се справя надеждно с контролни задачи в среди с електрически шум, вибрации и температурни промени.PLC се използват широко, защото осигуряват стабилно, повтарящо се управление с помощта на софтуер, а не на твърдо свързани релета.Те позволяват системите за автоматизация да бъдат модифицирани или разширени без повторно окабеляване на цели панели.В индустриалната автоматизация PLC служат като централно звено за вземане на решения, което координира входовете и изходите по предварително дефинирана логика.

Как работи PLC?

Фигура 2. Работен цикъл на PLC

PLC работи чрез многократно изпълнение на прост и предвидим оперативен цикъл, наречен цикъл на сканиране.Както е показано на фигурата, процесът започва със сканиране на входа, при което PLC чете текущия статус на свързаните сигнали.След това контролерът изпълнява изпълнение на програма, прилагайки съхранената логика към входните състояния.След като логиката бъде оценена, PLC извършва актуализиране на изхода, като съответно променя изходните сигнали.Тази последователност работи непрекъснато в цикъл, което позволява на PLC да реагира бързо на промените.Фигурата илюстрира този затворен цикъл на четене, обработка и актуализиране.Тази циклично базирана работа осигурява стабилно и времево управление в системите за индустриална автоматизация.

Компоненти на PLC система

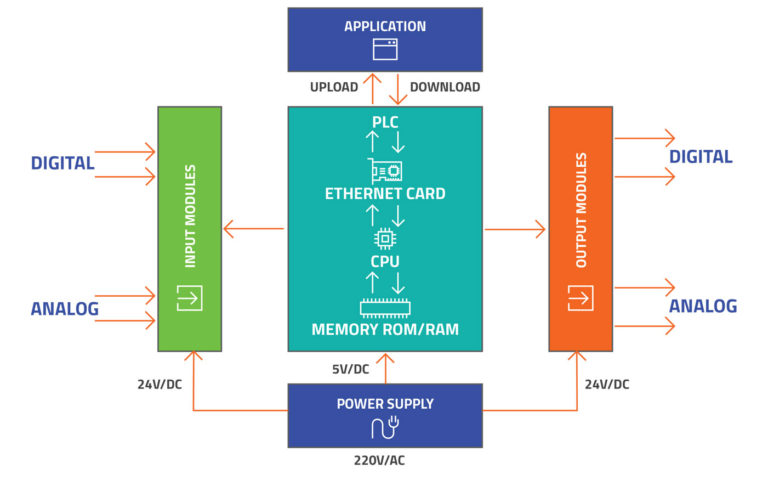

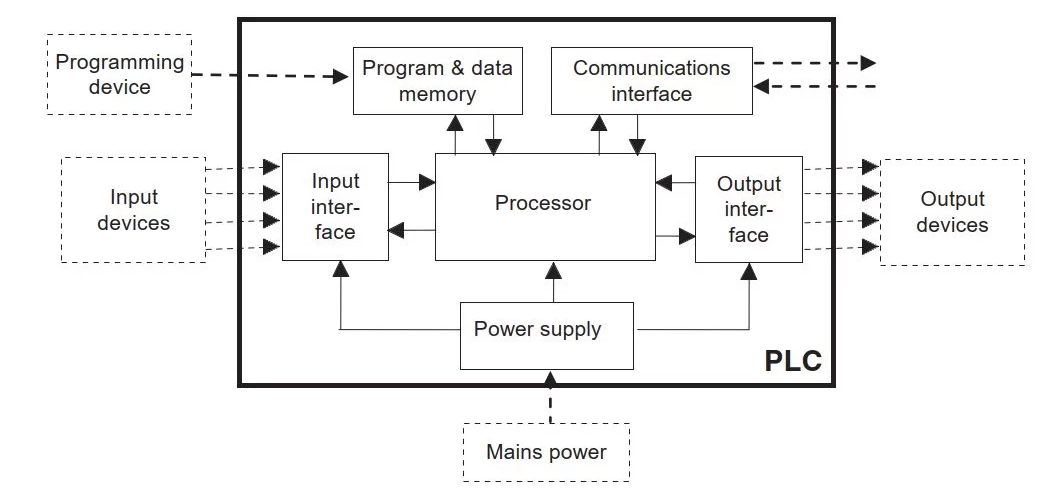

Фигура 3. Основни компоненти на PLC система

• CPU (централен процесор)

Централният процесор е ядрото на PLC и отговаря за обработката на командите за управление.Той управлява логическото изпълнение, вътрешната координация и цялостната работа на контролера.Централният процесор осигурява последователно и детерминистично поведение по време на задачи за автоматизация.

• Захранване

Захранването преобразува входящото електрическо захранване в регулирани напрежения, изисквани от PLC.Осигурява стабилно захранване на всички вътрешни модули и предпазва системата от колебания на напрежението.Надеждното захранване е от съществено значение за непрекъснатата работа.

• Входни модули

Входните модули получават сигнали от външни устройства и ги преобразуват във форма, която PLC може да разпознае.Те осигуряват електрическа изолация и кондициониране на сигнала за защита на вътрешните вериги.Тези модули действат като интерфейс между физическия процес и контролера.

• Изходни модули

Изходните модули изпращат управляващи сигнали от PLC към външни устройства.Те превеждат решенията за вътрешен контрол в електрически сигнали, подходящи за полево оборудване.Правилното боравене с изхода гарантира точни и безопасни контролни действия.

• Памет (програма и данни)

Паметта на PLC съхранява управляващи програми и системни данни, необходими за работа.Той запазва информация за конфигурацията и оперативни стойности по време на изпълнение.Паметта гарантира, че PLC може да изпълнява логика последователно през циклите.

• Комуникационни интерфейси

Комуникационните интерфейси позволяват на PLC да обменя данни с външни системи.Те поддържат интеграция с други контролери, системи за наблюдение и устройства за програмиране.Тези интерфейси позволяват координирана автоматизация в по-големи системи.

Видове PLC

Компактни PLC

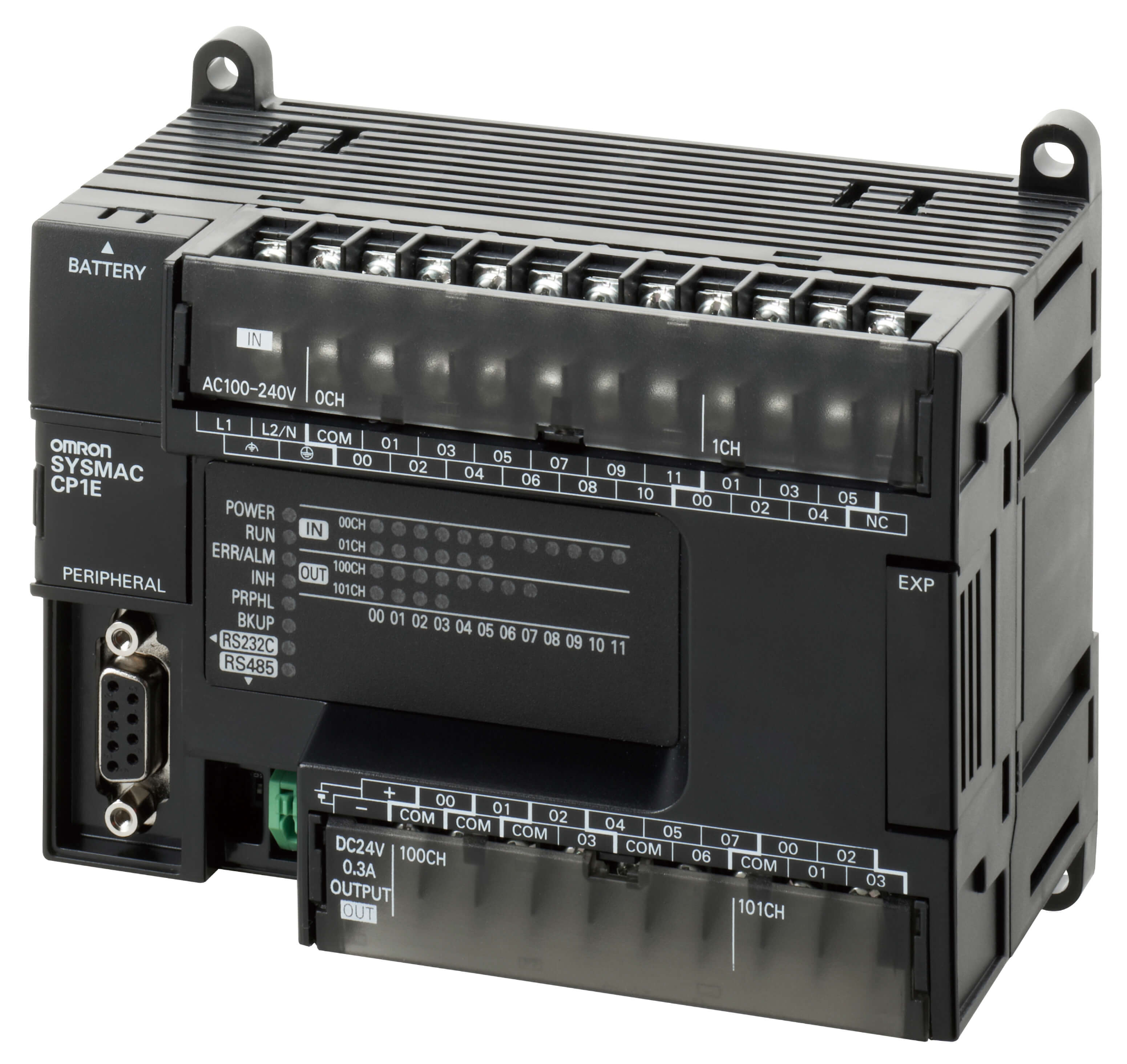

Фигура 4. Компактен PLC

Компактният PLC е самостоятелен контролер с фиксирани входове, изходи и функции за обработка в едно устройство.Той е предназначен за малки автоматизирани задачи, където пространството и разходите са ограничени.Фигурата показва как всички контролни функции са интегрирани в един корпус.Компактните PLC се инсталират лесно и изискват минимално окабеляване.Те обикновено се използват в прости контролни панели и самостоятелни машини.Техният фиксиран дизайн ги прави подходящи за приложения със стабилни и добре дефинирани изисквания.Компактните PLC осигуряват надеждно управление без необходимост от разширяване на системата.

Модулни PLC

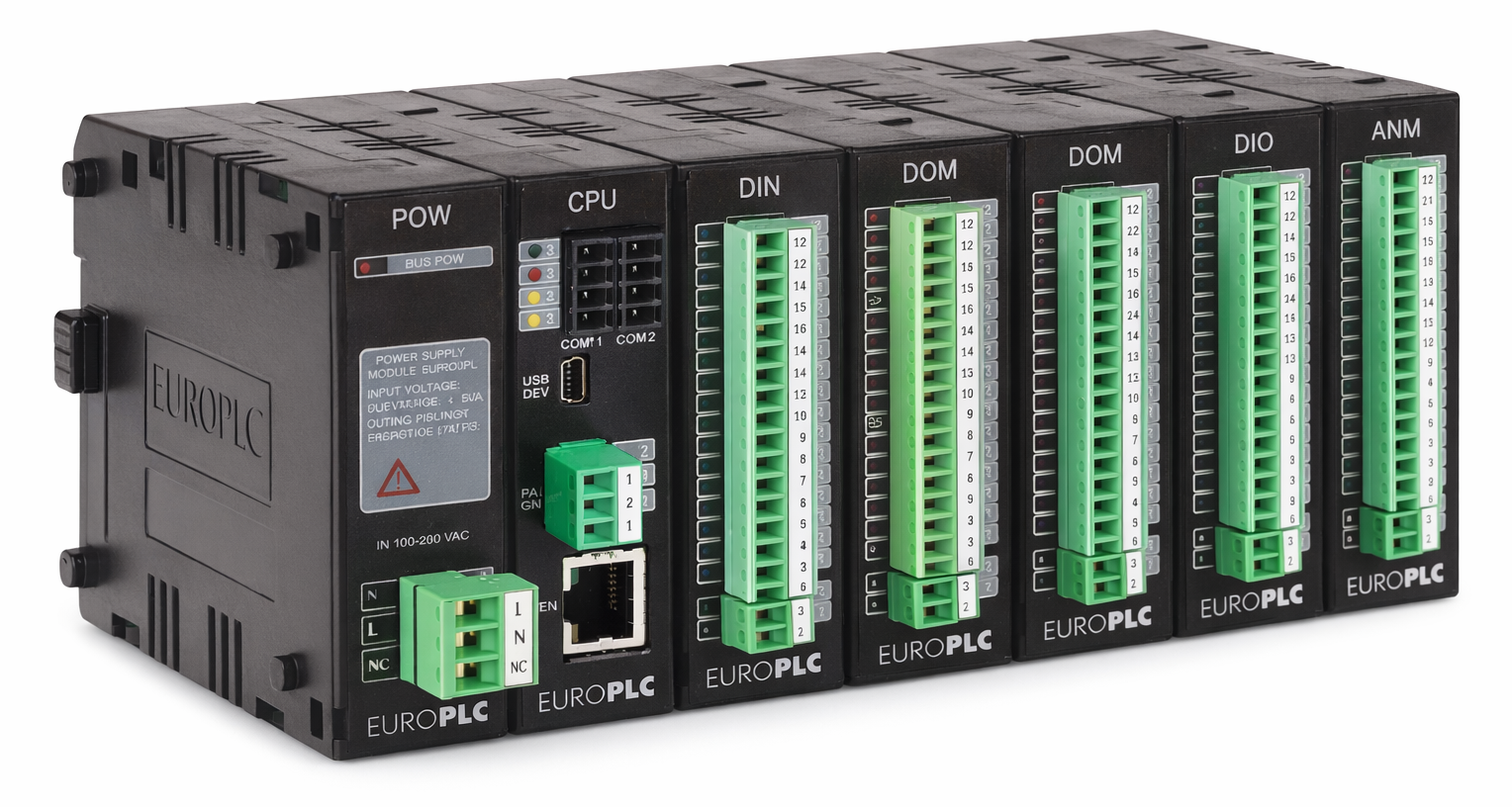

Фигура 5. Модулен PLC

Модулният PLC се състои от отделни модули, свързани към централен контролер.Всеки модул изпълнява специфична функция, като обработка или обработка на сигнали.Фигурата илюстрира как модулите са подредени един до друг, за да образуват цялостна система.Модулните PLC позволяват добавяне или премахване на модули при промяна на системните изисквания.Тази гъвкавост ги прави подходящи за средни до големи системи за автоматизация.Разширяването може да стане без смяна на целия контролер.Модулните PLC поддържат мащабируеми и адаптивни решения за управление.

Монтирани в стелажи PLC

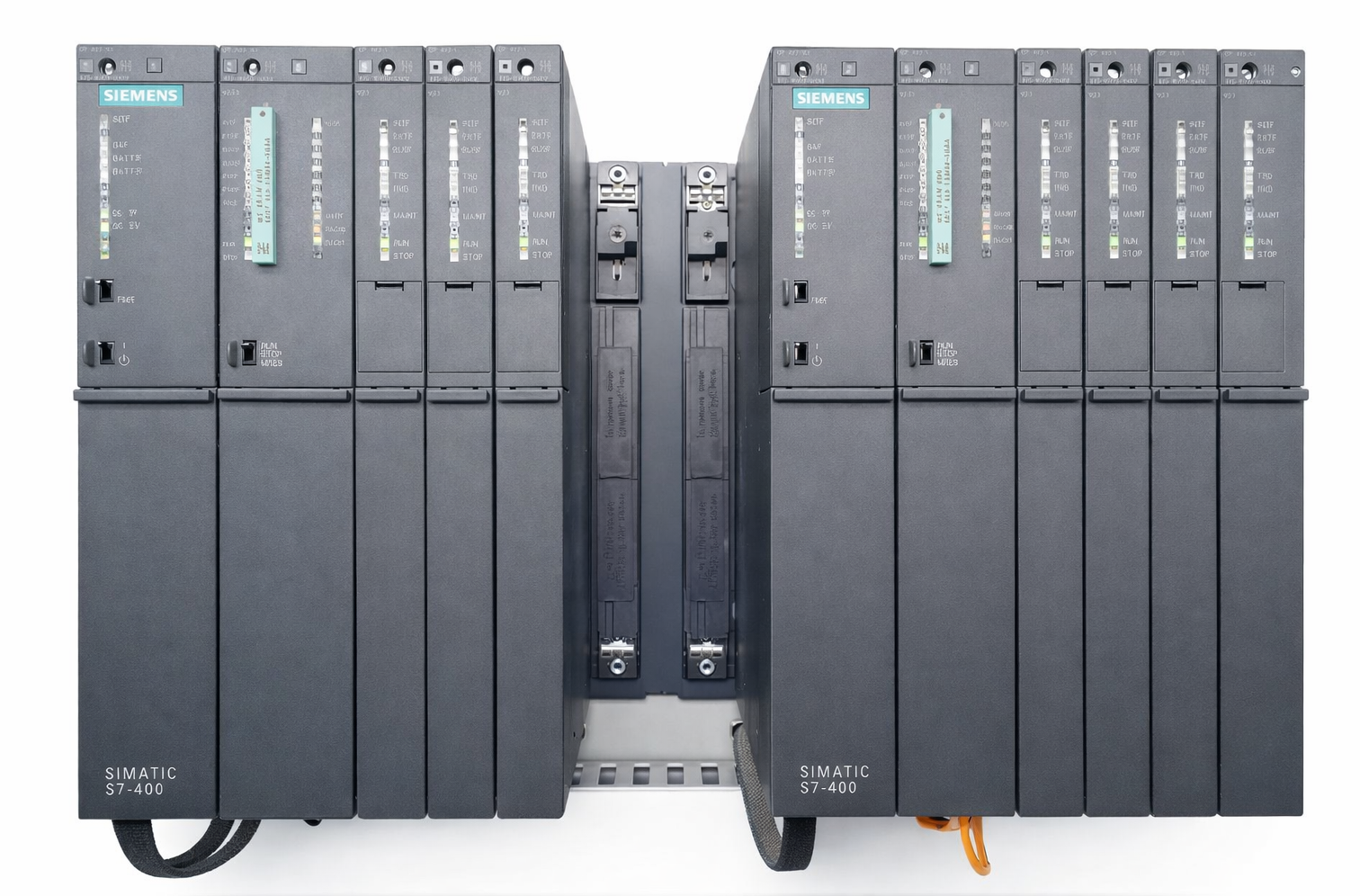

Фигура 6. Монтиран в шкаф PLC

Монтираният в стелаж PLC е контролер с голям капацитет, предназначен за големи системи за управление.Той използва специална стойка за съхранение на множество функционални модули в организирана структура.Фигурата показва модули, инсталирани в споделена задна платка в стелажа.Монтираните в шкаф PLC поддържат голям брой сигнали и сложни конфигурации.Предназначени са за системи, изискващи висока надеждност и дългосрочна експлоатация.Тази структура позволява лесна поддръжка и смяна на модула.Монтираните в стелажи PLC са подходящи за взискателни среди за автоматизация.

Безопасни PLC

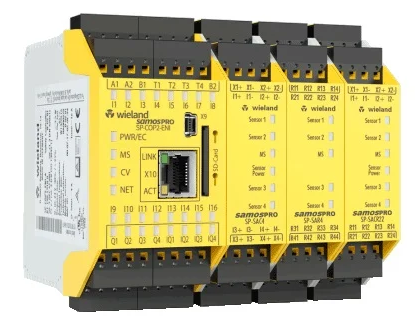

Фигура 7. PLC за безопасност

PLC за безопасност е специализиран контролер, предназначен да управлява функции за управление, свързани с безопасността.Той работи отделно от стандартната контролна логика, за да осигури надеждна безопасна работа.Фигурата подчертава специални модули за безопасност и връзки, използвани за защитни задачи.PLC за безопасност наблюдават сигналите и поддържат безопасни състояния на системата, когато възникнат необичайни условия.Те са изградени с функции за резервиране и откриване на грешки.Безопасните PLC осигуряват контролирани и предвидими реакции в критични за безопасността системи.

Езици за програмиране на PLC

Стълбова логика (LD)

Ladder Logic (LD) е графичен език за програмиране на PLC, моделиран след традиционни вериги за управление на реле.Той представлява контролна логика с помощта на стъпала, подредени между две вертикални релси, подобно на електрическите стълбови диаграми.Контактите и намотките се използват за визуално изразяване на логически условия и контролни действия.Тази структура прави контролните връзки лесни за разпознаване и следване.Стълбовидната логика ясно показва как логическите условия се комбинират, за да се формират контролни решения.Поради познатото си оформление, той е лесен за четене дори от начинаещи.LD се използва широко за създаване на ясна и поддържаема контролна логика на PLC.

Функционална блокова диаграма (FBD)

Функционална блокова диаграма (FBD) е базиран на блокове PLC програмен език, използван за визуално представяне на функциите за управление.Той организира управляващата логика във функционални блокове, свързани със сигнални линии.Всеки блок изпълнява специфична операция като логическа обработка, сравнение или манипулиране на сигнала.Връзките между блоковете показват как данните протичат през контролната логика.Тази визуална структура помага за опростяване на сложни контролни връзки.FBD е много подходящ за представяне на логически и непрекъснати контролни функции.Той предоставя ясен и структуриран начин за изграждане на PLC програми.

Структуриран текст (ST)

Структурираният текст (ST) е език за програмиране на PLC на високо ниво, базиран на текст.Той описва контролната логика, използвайки четливи изрази, подредени в структуриран формат.Този подход позволява сложните условия и изчисления да бъдат ясно изразени.Структурираният текст е полезен, когато контролната логика изисква точни математически или логически изрази.Писменият формат помага да се организира логиката в чист и логичен ред.Обикновено се използва в усъвършенствани и управлявани от данни приложения за управление.

Списък с инструкции (IL)

Списък с инструкции (IL) е език за програмиране на PLC от ниско ниво, базиран на кратки текстови команди.Той представлява контролната логика като последователност от инструкции, изпълнявани в определен ред.Всяка инструкция изпълнява специфична операция върху контролни данни.Този формат е компактен и тясно съобразен с това как инструкциите за управление се обработват вътрешно.IL предоставя директен и структуриран начин за изразяване на основна контролна логика.Той помага да се илюстрира потокът от отделни контролни операции.Списъците с инструкции се фокусират върху кратко и подредено логическо представяне.

Последователна функционална диаграма (SFC)

Последователната функционална схема (SFC) е език за програмиране на PLC, използван за организиране на контролната логика в последователни стъпки.Той представя процесите като поредица от дефинирани етапи, свързани с преходи.Всяка стъпка определя конкретно работно състояние в рамките на контролната последователност.Преходите показват условията, необходими за преминаване от една стъпка към следващата.Тази структура прави цялостния поток на процеса лесен за разбиране.SFC е идеален за организиране на многостъпкови контролни последователности.Помага за опростяване на структурата на сложната логика за контрол на процеса.

PLC входни и изходни устройства

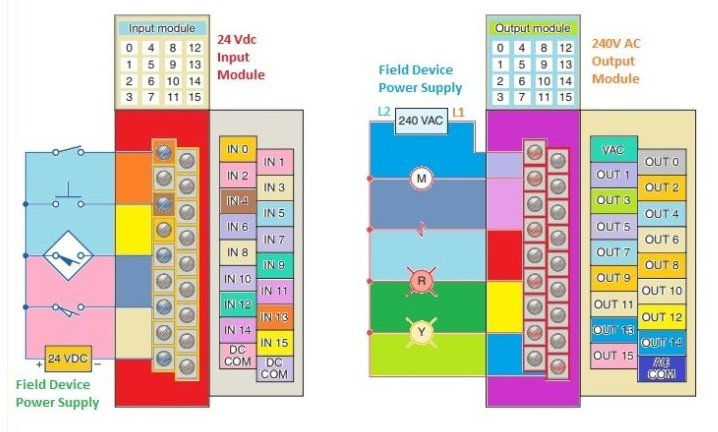

Фигура 8. PLC входни и изходни устройства

PLC входните и изходните устройства са външни компоненти, които свързват контролера с физическия процес.Входните устройства изпращат сигнали от полето към PLC, докато изходните устройства получават управляващи сигнали от PLC.Както е показано на фигурата, входните устройства включват сензори и превключватели, които откриват физически условия.Изходните устройства включват задвижващи механизми, индикатори и двигатели, които извършват действия.Диаграмата илюстрира как полевите сигнали се насочват между устройствата и контролера.Това взаимодействие позволява на PLC да наблюдава и влияе на процеса.Входните и изходните устройства формират комуникационната връзка между автоматизираната логика и оборудването.

Предимства от използването на PLC

PLC предлагат няколко ключови предимства, които ги правят идеални за индустриална автоматизация.

• Висока надеждност и стабилна работа в тежки условия

• Гъвкава контролна логика, която може да се променя чрез софтуер

• Намалено окабеляване в сравнение със системите за управление, базирани на реле

• По-бързо отстраняване на проблеми чрез диагностични функции

• Лесна мащабируемост за поддържане на системно разширение

Приложения на PLC

1. Производствени и монтажни линии

PLC управляват конвейери, машини и автоматизирани работни станции.Те осигуряват синхронизирана работа и постоянна производствена производителност.Тяхната надеждност поддържа непрекъснати производствени процеси.

2. Преработващи индустрии

В процесните инсталации PLC управляват променливи като ниво, поток и температура.Те спомагат за поддържането на стабилни работни условия.Този контрол подобрява консистенцията на продукта и безопасността на процеса.

3. Системи за сградна автоматизация

PLC се използват за управление на системи за осветление, вентилация и достъп.Те позволяват централизирано наблюдение на операциите на сградата.Това подобрява енергийната ефективност и координацията на системата.

4. Енергийни и комунални системи

PLC контролират и управляват електрическо и комунално оборудване.Подпомагат надеждната работа на абонатни станции и пречиствателни съоръжения.Тяхната бърза реакция подобрява стабилността на системата.

5. Транспорт и инфраструктура

PLC управляват системи за сигнализация, мониторинг и спомагателни системи.Те помагат за поддържане на безопасна и предвидима работа.Това поддържа широкомащабна надеждност на инфраструктурата.

PLC срещу SCADA срещу DCS

Параметър	PLC	SCADA	DCS
Основна роля	Директен контрол	Мониторинг и надзор	Разпределено управление на процеси
Системно ниво	Ниво на полето	Надзорно ниво	Ниво на процеса
Контролно изпълнение	да	не	да
Архитектура на системата	Централизирана	Централизирано наблюдение	Разпределен
Типичен контролен обхват	Машина или клетка	Изглед на цялото растение	Процесни единици
Обработка на данни	Контролни данни	Мащабни данни	Контрол и данни
Потребителски интерфейс	Минимална	Графичен HMI	Интегриран HMI
Сложност на системата	Ниска до средна	Среден	високо
Мрежова зависимост	ниско	високо	високо
Поддръжка на резервиране	Ограничен	Софтуерно базиран	Вградена
Метод на разширяване	Модулен I/O	Софтуерно мащабиране	Разпределени възли
Фокус на конфигурацията	Логически контрол	Визуализация	Координация на процеса
Фокус върху поддръжката	Хардуерна логика	Софтуер и данни	В цялата система
Интеграционна роля	Контролен възел	Надзорен слой	Система за управление на ядрото

Заключение

PLC работят, като непрекъснато четат входове, обработват логиката и актуализират изходите, за да управляват машините точно и последователно.Тяхната хардуерна структура, гъвкави видове контролери и стандартизирани езици за програмиране ви позволяват да проектирате системи както за малки, така и за големи автоматизирани задачи.Чрез свързване на сензори и изпълнителни механизми към контролна логика, PLC ви дават директен контрол върху процесите.Тяхната надеждност, гъвкавост и широка употреба в индустриите ги превръщат в основна технология в индустриалната автоматизация.
