Превключвател с бутон, обяснен за лесно научаване

Превключвателите с бутони ви позволяват лесно да управлявате електрически вериги с просто натискане.В тази статия ще научите какво представлява бутонният превключвател, как работи и основните части в него.Ще разберете и различните типове въз основа на работа, конфигурация на контакта и стълб и хвърляне.Освен това ще видите къде се използват, как се сравняват с други превключватели и как да изберете правилния.

Каталог

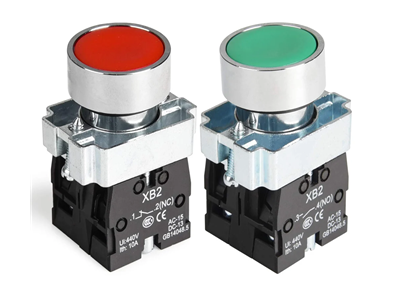

Фигура 1. Превключвател с бутон

Какво е превключвател с бутон?

Превключвателят с бутон е просто електрическо устройство, използвано за ръчно управление на верига чрез натискане на бутон.Обикновено се среща в контролни панели, машини и електронни устройства, където се изисква бързо въвеждане от потребителя.Този тип превключвател позволява на потребителя да започне, спре или задейства действие с едно натискане.Той е проектиран за лесна работа и надеждна работа в системи както с ниска, така и с висока мощност.

Превключвателите с бутони са широко използвани, защото осигуряват директно и интуитивно управление.Те често се инсталират на панели или оборудване за удобен достъп.Тези ключове се предлагат в различни размери, форми и материали в зависимост от приложението.Основната им цел е да осигурят бърз и ефективен начин за управление на електрически функции без сложни механизми.

Принцип на работа на превключвателя с бутон

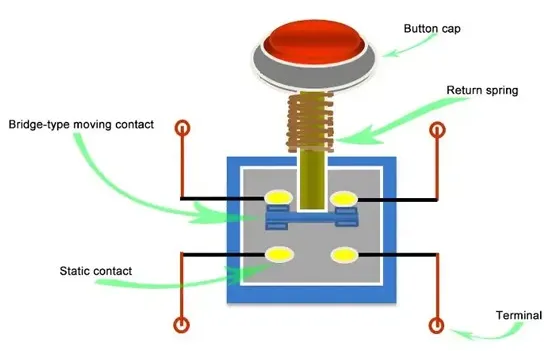

Фигура 2. Работен механизъм

Превключвателят с бутон работи, като променя състоянието на електрическа верига, когато бутонът е натиснат.Когато не се прилага сила, веригата остава в състоянието си по подразбиране, отворена или затворена в зависимост от дизайна.Натискането на бутона прилага сила към вътрешен механизъм, което кара електрическите контакти да се движат.Това движение или позволява на тока да тече, или го спира моментално.

Когато бутонът бъде освободен, превключвателят се връща в първоначалното си състояние, възстановявайки веригата до състоянието по подразбиране.Този бърз преход осигурява надежден контрол на електрическите сигнали в реално време.Промяната в позицията на контакта влияе пряко върху потока на тока, карайки превключвателя да действа като контролна точка във веригата.Това просто действие прави превключвателите с бутони ефективни за прецизни и повтарящи се операции.

Компоненти на превключвател с бутон

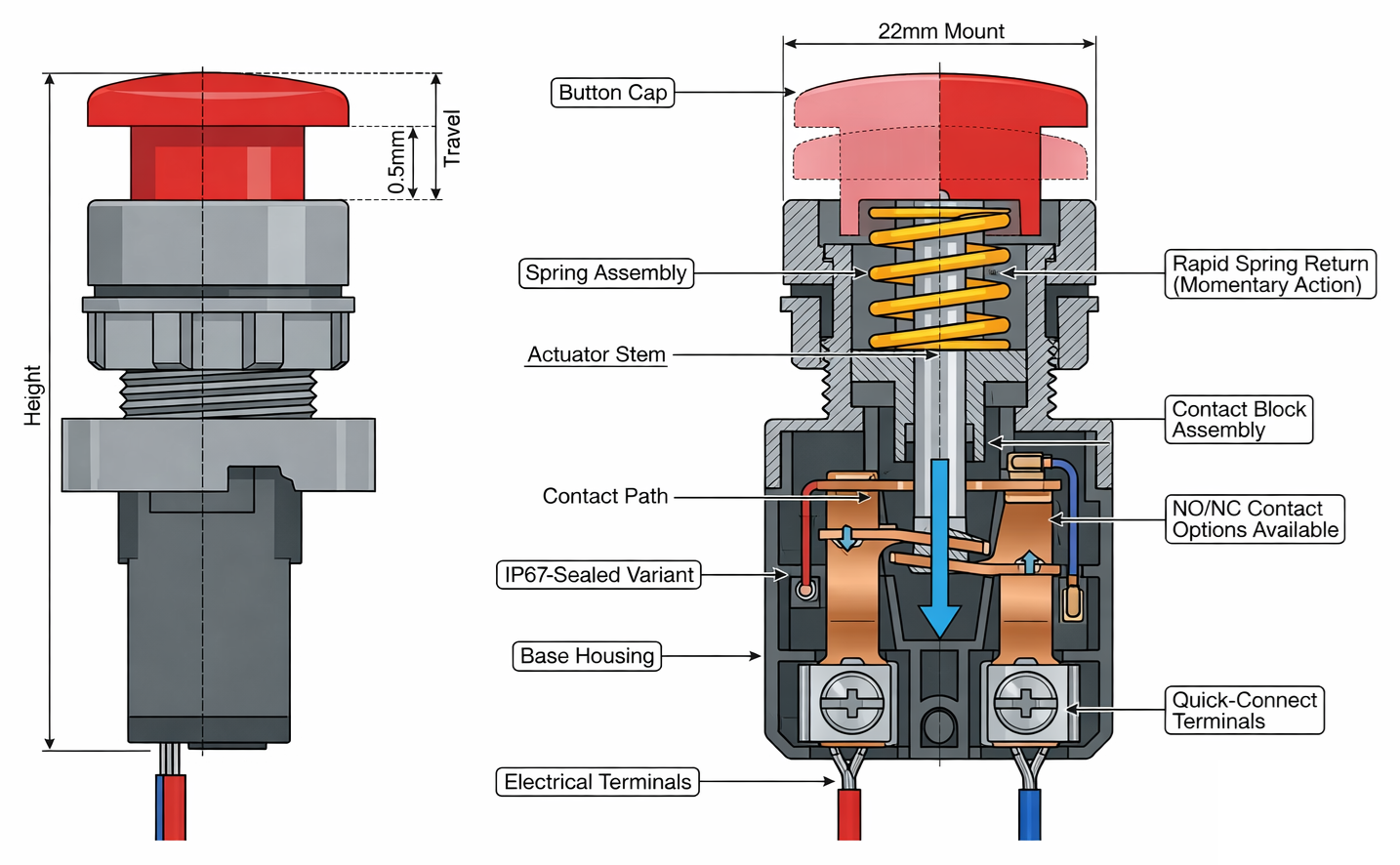

Фигура 3. Вътрешна структура на бутона

• Капачка на бутона (задвижка)

Капачката на бутона е видимата част, която се натиска, за да задействате превключвателя.Той е проектиран за лесен контакт и може да се предлага в различни цветове и форми за идентификация.Актуаторът прехвърля приложената сила към вътрешния механизъм.Дизайнът му осигурява гладко и последователно натискане при многократна употреба.

• Връщане на пролетта

Възвратната пружина е отговорна за връщането на бутона в първоначалното му положение след натискане.Той съхранява механична енергия при компресиране и я освобождава при премахване на силата.Това гарантира, че превключвателят се нулира бързо и надеждно.Пружината също помага за поддържане на постоянна тактилна обратна връзка по време на работа.

• Подвижен контакт (мостов контакт)

Подвижният контакт измества позицията си при натискане на бутона.Той свързва или изключва електрическия път вътре в превключвателя.Тази част е проектирана за издръжливост, за да се справи с повтарящи се контактни цикли.Неговото движение директно определя дали токът протича през веригата.

• Статичен контакт

Статичният контакт остава фиксиран вътре в превключвателя и служи като точка на свързване за подвижния контакт.Той образува електрическия път, когато се докосне от движещия се контакт.Тези контакти обикновено са направени от проводими материали за ефективен пренос на ток.Тяхната стабилна позиция осигурява последователно превключване.

• Контактен блок

Контактният блок съдържа контактната система и поддържа правилното подравняване.Той гарантира, че подвижните и статични контакти се срещат правилно по време на работа.Тази структура спомага за поддържането на електрическата надеждност и намалява износването.Той също така позволява модулна подмяна в някои дизайни на превключватели.

• Клеми (електрически връзки)

Клемите са външните точки на свързване, където са прикрепени проводниците.Те позволяват превключвателят да бъде интегриран в електрическа верига.Те могат да бъдат клеми с винт, тип запояване или бързо свързване.Правилният дизайн на клемите гарантира сигурни и стабилни електрически връзки.

• Корпус (корпус/основа)

Корпусът обхваща всички вътрешни компоненти и осигурява механична защита.Обикновено е изработен от устойчиви пластмасови или метални материали.Корпусът също поддържа монтаж на панели или кутии.Предпазва вътрешните части от прах, влага и механични повреди.

Видове бутонни превключватели

Въз основа на операция

1. Моментен превключвател с бутон

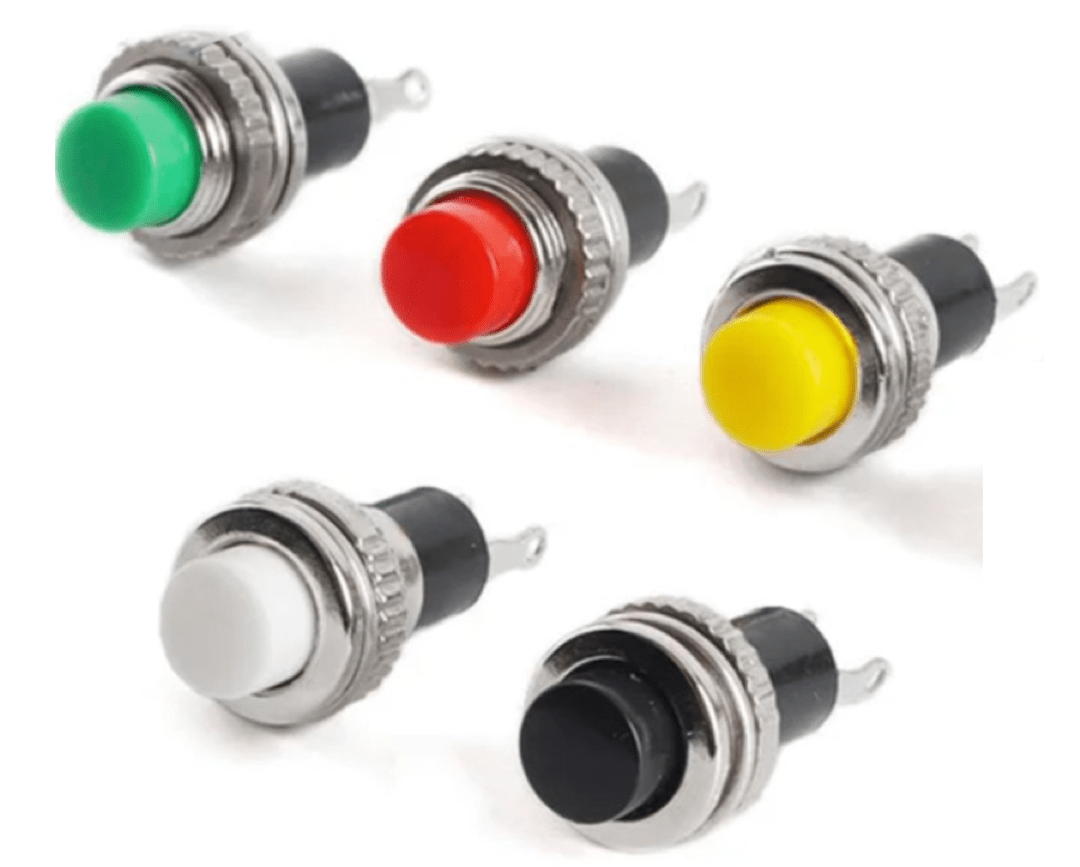

Фигура 4. Пример за моментно превключване

Моментният превключвател с бутон е вид превключвател, който остава активен само докато е натиснат.След премахване на налягането, той автоматично се връща в първоначалното си състояние.Това поведение обикновено се използва в приложения, които изискват временно активиране, като например звънци или контролни сигнали.Бързото връщане осигурява прецизен и краткотраен контрол.

Тези превключватели са проектирани да осигурят незабавна реакция по време на работа.Действието на натискане задейства промяна, а отпускането спира действието моментално.Това ги прави подходящи за системи, където не е необходимо непрекъснато активиране.Тяхната лесна работа и поведение при бързо нулиране ги правят широко използвани в контролни панели и електронни устройства.

2. Заключващ се (поддържан) превключвател с бутон

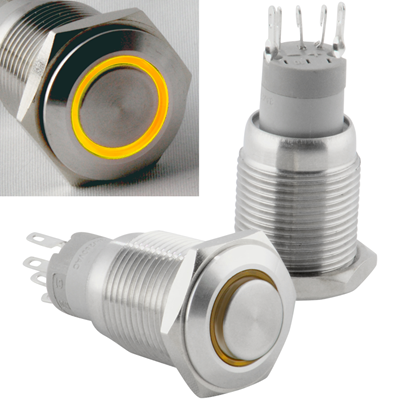

Фигура 5. Пример за заключващ превключвател

Превключвателят със заключващ се бутон е вид превключвател, който остава в последната си позиция след натискане.Когато бутонът се натисне веднъж, той остава активиран, докато не бъде натиснат отново, за да промени състоянието си.Това позволява на превключвателя да поддържа своята функция без непрекъснат натиск.Обикновено се използва за управление на включване/изключване в електрически системи.

Този тип превключвател осигурява стабилна работа за приложения, които изискват постоянно състояние.Потребителят не трябва да държи бутона, за да поддържа веригата активна.Повторното му натискане превключва състоянието обратно, което улеснява управлението на устройствата.Неговото поддържано поведение е полезно при контрол на мощността и работа на оборудването.

Въз основа на конфигурацията на контакта

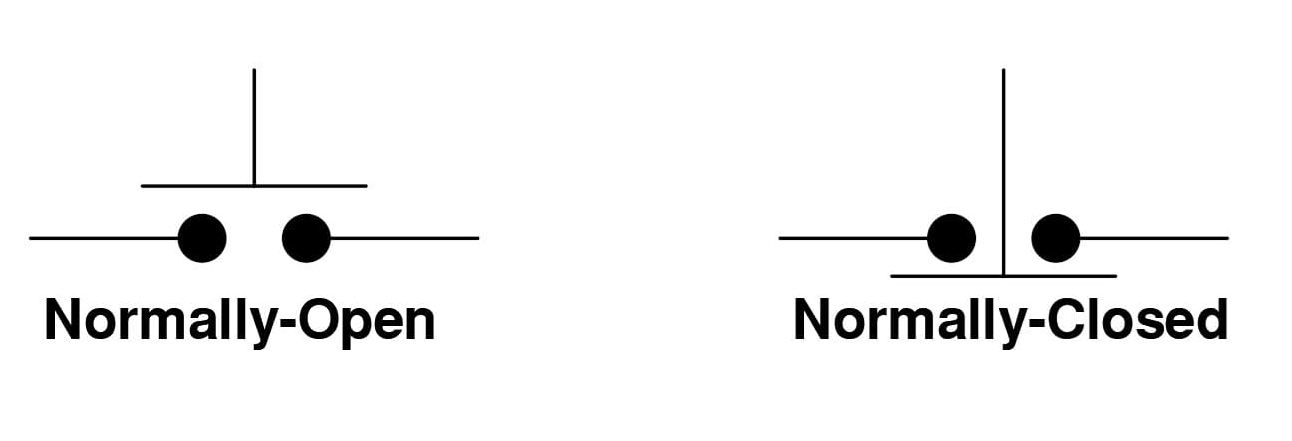

Фигура 6. Диаграма NO срещу NC

1. Нормално отворен (НЕ)

Превключвател с нормално отворен бутон е вид превключвател, при който веригата е отворена в състоянието си по подразбиране.Това означава, че не протича ток, докато не се натисне бутонът.При натискане на бутона контактите се затварят и позволяват на тока да премине през веригата.След като се освободи, веригата се връща в отворено състояние.

Този тип конфигурация обикновено се използва в системи за управление, които изискват активиране само когато е необходимо.Той гарантира, че веригата остава неактивна, освен ако не бъде задействана от потребителя.Поведението е ясно показано в типичните контактни диаграми, където празнината се затваря по време на работа.Той се използва широко в бутони за стартиране и входове за сигнали.

2. Нормално затворен (NC)

Нормално затворен превключвател с бутон е вид превключвател, при който веригата е затворена в състоянието си по подразбиране.Това позволява токът да протича непрекъснато, когато бутонът не е натиснат.Натискането на бутона отваря веригата и прекъсва тока.Отпускането на бутона възстановява състоянието на затворена верига.

Тази конфигурация обикновено се използва в системи за безопасност и функции за аварийно спиране.Той гарантира, че веригата остава активна, освен ако не бъде прекъсната умишлено.Промяната в контактното състояние е ясно представена в стандартни диаграми по време на работа.Полезен е в приложения, където е необходимо прекъсване на тока за защита.

Въз основа на Pole and Throw

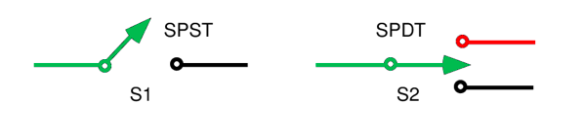

Фигура 7. SPST и SPDT диаграма

SPST и SPDT са конфигурации на еднополюсен превключвател, които управляват една електрическа верига.SPST (еднополюсен превключвател с едно хвърляне) има един вход и един изход, което позволява лесно управление за включване/изключване.Той действа като основен превключвател, който свързва или изключва верига.Това го прави подходящ за обикновени задачи за превключване.

SPDT (Single Pole Double Throw) превключвател също управлява една верига, но осигурява два възможни изходни пътя.Позволява токът да бъде насочен към една от двете връзки.Това го прави полезен за избор между две различни вериги или режими.Диаграмата обикновено показва един вход, превключващ между два изхода.

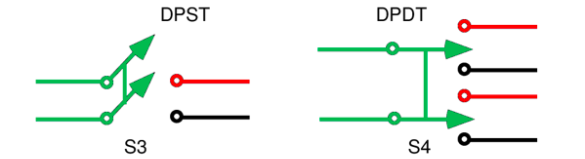

Фигура 8. DPST и DPDT диаграма

DPST и DPDT са конфигурации на двуполюсен превключвател, предназначени да управляват множество вериги едновременно.DPST (двуполюсен единичен превключвател) може да управлява две отделни вериги едновременно с едно действие.Той позволява двете вериги да се включват или изключват заедно.Това е полезно в приложения, изискващи синхронизиран контрол.

DPDT (двуполюсен двоен превключвател) управлява две вериги и осигурява два пътя на превключване за всяка.Той позволява по-сложно превключване чрез пренасочване на тока по множество начини.Тази конфигурация обикновено се използва в реверсивни вериги и усъвършенствани системи за управление.Диаграмата обикновено показва два полюса, превключващи между два комплекта изходи.

Предимства и недостатъци на превключвателите с бутони

Предимства на бутонните превключватели

• Лесен и лесен за работа

• Бързо време за реакция

• Компактен и спестяващ място дизайн

• Надеждни за многократна употреба

• Предлага се в много размери и стилове

• Подходящ както за системи с ниска, така и за висока мощност

Ограничения на превключвателите с бутони

• Ограничен контрол в сравнение със сложните превключватели

• Механично износване с течение на времето

• Изисква физическо взаимодействие

• Може да се нуждае от защита в тежки условия

• Не е идеален за непрекъснато превключване без поддържащи вериги

Приложения на бутонни превключватели

1. Индустриални контролни панели

Превключвателите с бутони обикновено се използват в индустриални машини за функции за стартиране, спиране и нулиране.Те осигуряват бърз и директен контрол за операторите, работещи с оборудване.Тяхното ясно етикетиране и цветно кодиране подобряват безопасността и ефективността.Тези превключватели са добри за надеждна работа на машината.

2. Потребителска електроника

Много ежедневни устройства като уреди и джаджи използват превключватели с бутони за въвеждане от потребителя.Те позволяват лесно управление на функциите без сложни интерфейси.Компактният им размер ги прави подходящи за малки електронни устройства.Те подобряват използваемостта и удобството.

3. Автомобилни системи

Бутоните се използват в превозни средства за функции като стартиране на двигателя, активиране на клаксона и системи за управление.Те осигуряват бърз достъп до основни операции по време на шофиране.Тяхната издръжливост гарантира надеждна работа при различни условия.Тези превключватели подобряват контрола и комфорта на водача.

4. Медицинско оборудване

Медицинските устройства използват превключватели с бутони за прецизни и контролирани операции.Те позволяват безопасно и ефективно управление на оборудването.Тяхното отзивчиво действие е важно в различни ситуации.Чистите и запечатани дизайни често се използват за хигиена.

5. Системи за домашна автоматизация

Бутоните се използват в интелигентни домашни системи за осветление, сигурност и управление на устройства.Те предоставят прост интерфейс за управление на автоматизирани функции.Тяхната интеграция с електронни системи ги прави универсални.Те подобряват удобството в съвременните домове.

6. Контролно-измервателни системи

В системите за измерване и контрол, бутоните се използват за задействане на функции и регулиране на настройките.Те осигуряват точно ръчно въвеждане за управление на системата.Тяхната надеждност гарантира постоянна производителност в чувствителни приложения.Тези превключватели се използват широко при настройки за тестване и наблюдение.

Превключвател с бутон срещу превключвател срещу превключвател

Характеристика	Бутон Превключване	Превключвател	Клавиатурен превключвател
Сила на задействане	1,5–5 N типично	2–6 N типично	2–5 N типично
Разстояние за пътуване	0,5–3 мм	2–6 мм	1,5–4 мм
Тип операция	Моментно или заключване	Само поддържан	Само поддържан
Електрически живот	100 000–1 000 000 цикли	50 000–200 000 цикли	50 000–150 000 цикли
Механичен живот	До 1 000 000+ преси	100 000–500 000 превключва	100 000–300 000 преси
Оценки на контактите	0,1 A–10 A (ниско до среден)	3A–20A (среден до високо)	6A–20A (среден до високо)
Монтажен отвор Размер	8 мм, 12 мм, 16 мм, 22 мм	6 mm–12 mm типично	20 мм–30 мм правоъгълен изрез
Дебелина на панела	1–6 мм	1–5 мм	1–4 мм
Скорост на превключване	<10 ms отговор	10–20 ms	10–20 ms
Контакт Съпротива	≤50 mΩ типично	≤20 mΩ типично	≤20 mΩ типично
Рейтинг на запечатване	До IP67/IP68 налични	Типично IP40–IP65	Типично IP40–IP65
Осветеност опция	Често срещан (LED пръстен/индикатор)	Ограничен	Често срещан (задно осветяване видове)
Видове терминали	Спойка, винт, бързо свързване	Спойка, винт	Бързо свързване, острие
Работна температура	-25°C до +85°C типичен	-20°C до +85°C	-20°C до +85°C

Заключение

Превключвателите с бутони предлагат надежден и лесен начин за управление на електрически вериги чрез просто ръчно въвеждане.Тяхната работа се основава на основно движение на контакта, поддържано от добре дефинирани вътрешни компоненти и различни конфигурации като моментни, блокиращи, NO/NC и различни видове полюс и хвърляне.Те се използват широко в индустриите поради бързата си реакция, компактен дизайн и гъвкавост, въпреки някои ограничения като механично износване.Изборът на правилния превключвател зависи от електрическите номинални стойности, типа работа, околната среда и качеството на изработката, за да се гарантира правилна работа и дългосрочна надеждност.
