Ръководство за плъзгащ се превключвател: Как работи, типове и приложения на вериги

В тази статия ще научите какво представлява плъзгащият се превключвател и как се използва за управление на потока на електричество във верига.Ще разберете неговия символ, вътрешна конструкция и принцип на работа.Освен това ще проучите различните видове плъзгащи се превключватели, техните електрически спецификации, предимства, ограничения и общи приложения.Освен това ще видите как плъзгащите се превключватели се сравняват с превключвателите с превключватели и лостчетата и как да изберете правилния за верига.

Каталог

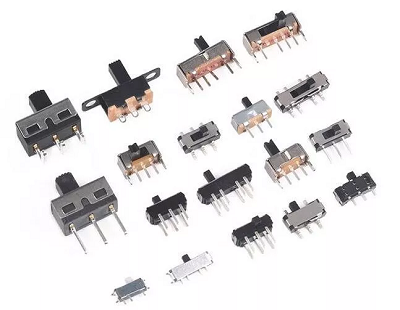

Фигура 1. Плъзгащ превключвател

Какво е плъзгащ се превключвател?

Плъзгащият превключвател е малък ръчен електромеханичен превключвател, използван за управление на потока на електрически ток във верига.Той работи чрез преместване на малък плъзгач от една позиция в друга, за да включите или изключите дадена верига или да промените нейната връзка.Плъзгащите се превключватели обикновено се намират в електронни устройства, платки и контролни панели, тъй като са компактни и лесни за работа.Те позволяват ръчно активиране или дезактивиране на електрическото захранване с просто плъзгащо движение.Поради своята надеждност и опростен дизайн, плъзгащите се превключватели се използват широко в потребителската електроника, контролите на мощността и малките електронни модули.

Символ на плъзгащ се превключвател

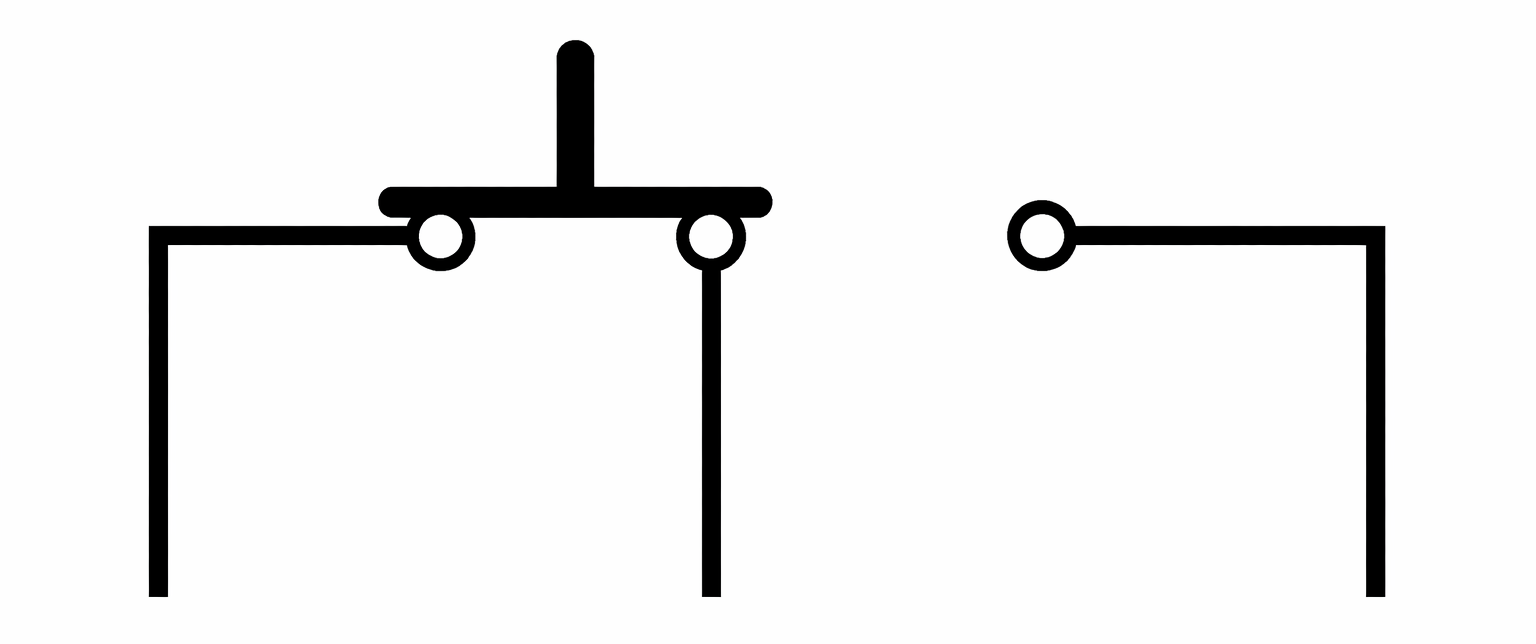

Фигура 2. Символ на плъзгащ се превключвател

В електрическите схеми символът на плъзгащ се превключвател представлява превключващото устройство, използвано за отваряне или затваряне на електрическа верига.Символът обикновено се състои от фиксирани точки на свързване и подвижна линия, която показва пътя на превключване между терминалите.Тази диаграма ни помага да разберем как превключвателят свързва различни части на верига.Точният символ може леко да варира в зависимост от конфигурацията на превключвателя, показана на диаграмата.Използването на стандартни схематични символи гарантира, че електрическите схеми остават ясни, последователни и лесни за интерпретиране по време на електронно проектиране и отстраняване на неизправности.

Конструкция на плъзгащ се превключвател

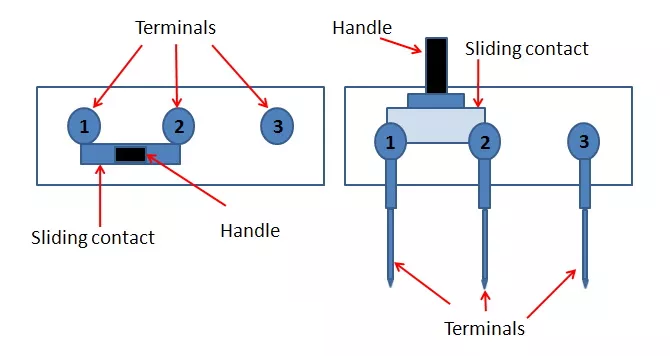

Фигура 3. Конструкция на плъзгащ се превключвател

• Дръжка (плъзгач)

Дръжката е външната част на плъзгача, която се движи с пръст.Обикновено е направен от пластмаса или здрав изолационен материал, за да се осигури безопасна ръчна работа.Дръжката се движи хоризонтално по фиксирана траектория, за да промени позицията на вътрешните контакти в превключвателя.

• Плъзгащ се контакт (движещ се контакт)

Плъзгащият контакт е подвижната проводяща част, прикрепена към плъзгащия механизъм.Обикновено е направен от метал, за да осигури добър електрически контакт между клемите.Този компонент се движи физически през различни контактни точки, когато плъзгачът се премести.

• Терминали

Клемите са металните щифтове, които свързват плъзгащия се превключвател към електрическа верига.Те се простират от тялото на превключвателя, така че да могат да бъдат запоени върху печатна платка (PCB).Всеки терминал действа като точка на свързване между превключвателя и външното окабеляване на веригата.

• Жилища

Корпусът е външният корпус, който обхваща и защитава вътрешните компоненти на плъзгащия се превключвател.Обикновено се прави от пластмаса или метал, за да осигури механична здравина и изолация.Корпусът поддържа вътрешните части подравнени и ги предпазва от прах, повреда и външни смущения.

Принцип на работа на плъзгащия се превключвател

Принципът на работа на плъзгащия се превключвател се основава на движението на плъзгащ се задвижващ механизъм, който променя връзката между вътрешните контакти.Когато бутнете плъзгача на една страна, вътрешният контакт се изравнява със специфичен терминал вътре в превключвателя.Това подравняване или завършва електрическия път, или прекъсва връзката в зависимост от позицията на превключвателя.Ако контактът свързва два терминала, електрическият ток може да тече през веригата.Когато плъзгачът се отдалечи от контактната точка, пътят на веригата се прекъсва и токът спира да тече.Това просто плъзгащо движение позволява на превключвателя да контролира ръчно електрическото състояние на веригата.Благодарение на този лесен механизъм, плъзгащите се превключватели осигуряват надеждно ръчно управление в много електронни системи.

Видове плъзгащи се превключватели

SPDT плъзгач

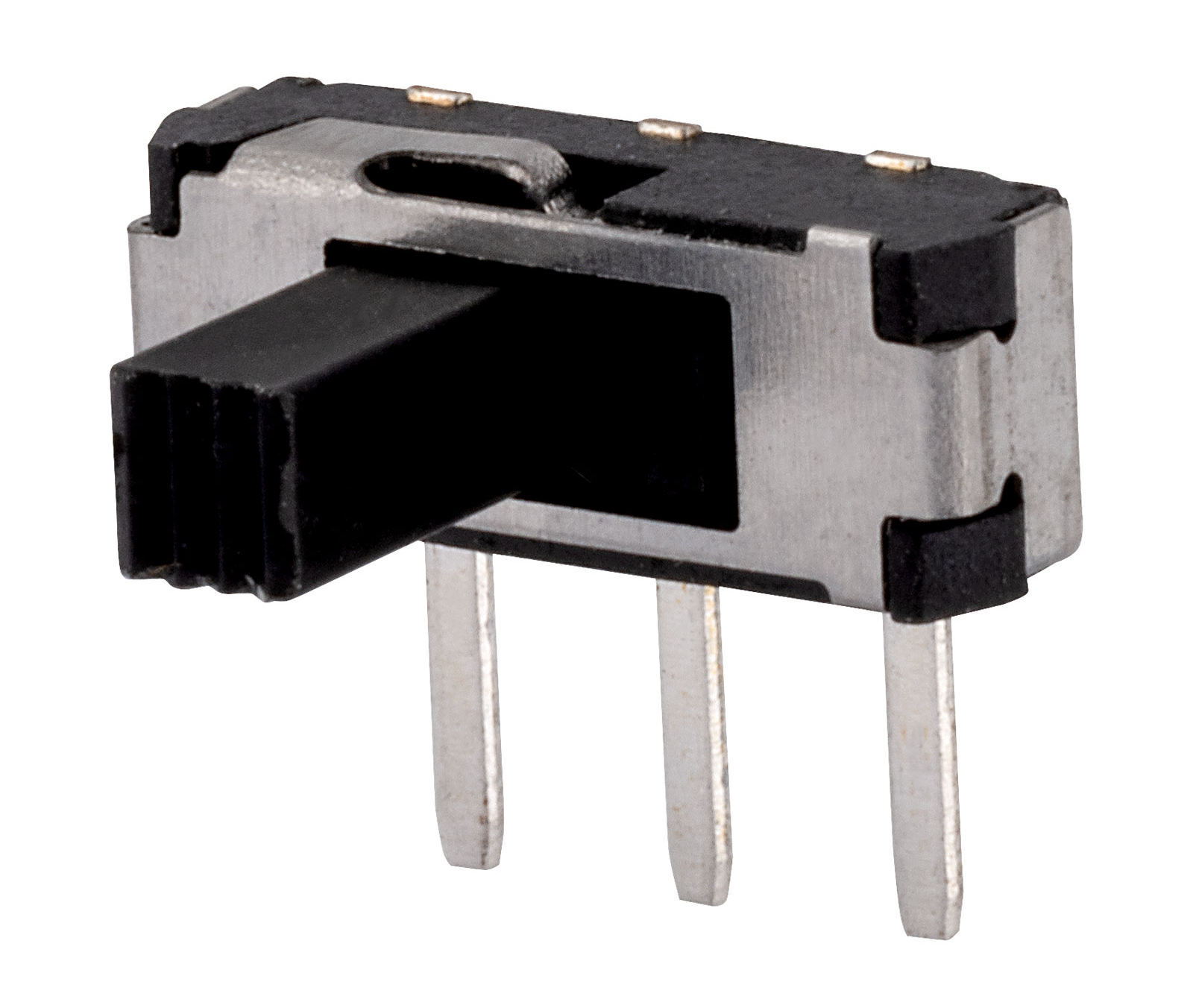

Фигура 4. Плъзгащ превключвател SPDT

Плъзгащ превключвател SPDT (еднополюсен двоен превключвател) е превключвател, който свързва един входен терминал към един от двата възможни изходни терминала.Той съдържа единичен движещ се контакт, който може да се плъзга между две различни точки на свързване.Когато плъзгачът се премести на една позиция, входният терминал се свързва с първия изходен терминал.Когато плъзгачът се премести на другата страна, връзката се променя към втория изходен терминал.Това превключващо действие позволява единична верига да бъде пренасочена между два различни електрически маршрута.Дизайнът, показан на фигурата, илюстрира как плъзгащият се задвижващ механизъм променя връзката между клемите, докато се движи.Поради тази проста схема на превключване, SPDT плъзгащите се превключватели обикновено се използват за основен избор на сигнал или верига.

SPST Плъзгащ превключвател

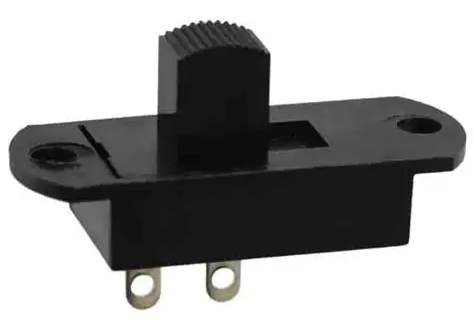

Фигура 5. Плъзгащ превключвател SPST

Плъзгащият превключвател SPST (еднополюсен еднопосочен) е най-простият тип плъзгащ се превключвател, използван за управление на единична електрическа верига.Той има един входен терминал и един изходен терминал, които се свързват или изключват чрез плъзгащо действие.Когато плъзгачът се премести в позиция ON, вътрешният контакт свързва двата терминала заедно.Когато плъзгачът се премести в положение OFF, контактът се разделя и електрическият път се прекъсва.Този прост механизъм действа като основен контрол за ВКЛЮЧВАНЕ/ИЗКЛЮЧВАНЕ на електрически ток.Структурата, показана на фигурата, показва как плъзгачът се премества между две позиции, за да контролира връзката.Поради своята простота, плъзгащият превключвател SPST се използва широко за ясни функции за превключване на мощността.

DPST плъзгащ се превключвател

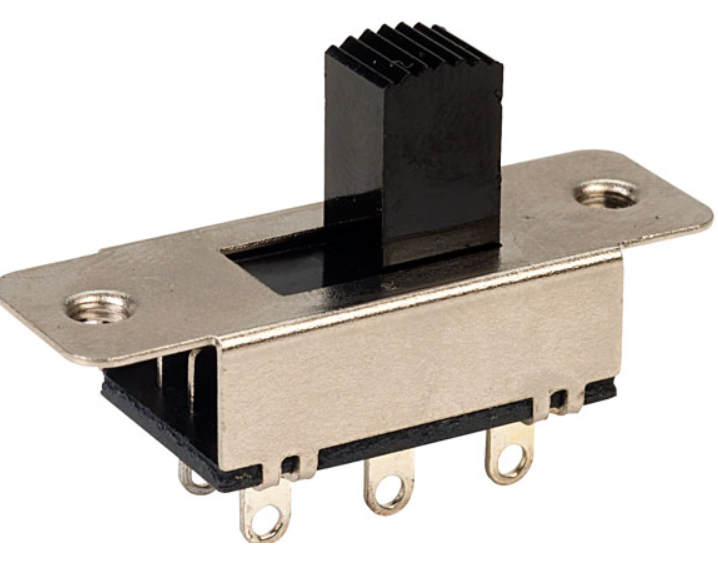

Фигура 6. DPST Плъзгащ превключвател

Плъзгачът DPST (двуполюсен единичен превключвател) е проектиран да контролира две независими вериги едновременно с едно плъзгащо действие.Той съдържа два отделни вътрешни превключващи пътя, които се движат заедно, когато плъзгачът се задейства.Когато плъзгачът се натисне в позиция ON, двете вериги се свързват едновременно.Когато се премести в положение OFF, двете връзки се отварят едновременно.Този дизайн позволява две електрически линии да бъдат превключвани заедно с едно ръчно управление.Конфигурацията, показана на фигурата, отразява как едно плъзгащо движение засяга два вътрешни пътя на превключване.Плъзгащите превключватели DPST обикновено се използват, когато две вериги трябва да се управляват заедно по синхронизиран начин.

DPDT плъзгащ се превключвател

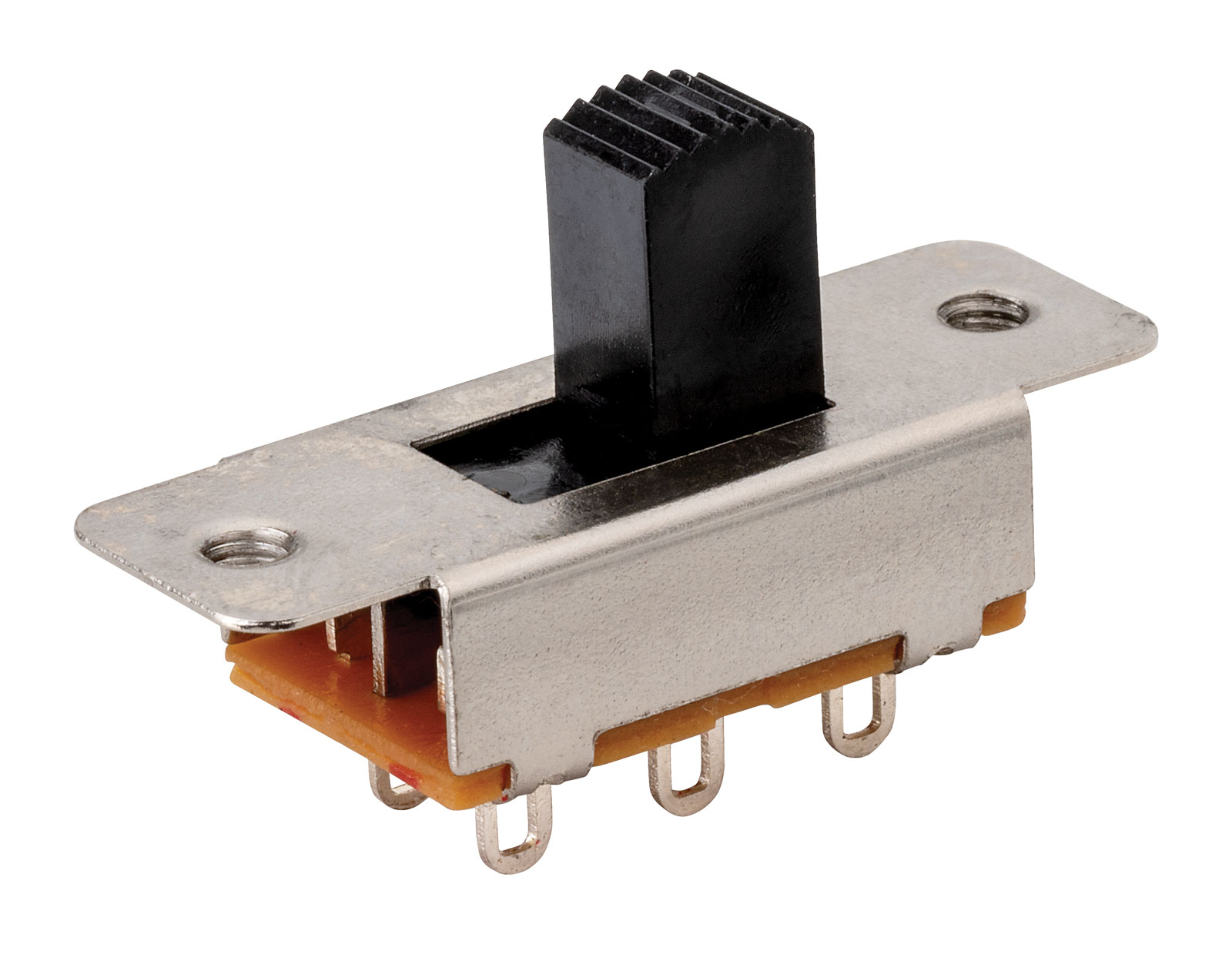

Фигура 7. DPDT плъзгащ се превключвател

Плъзгащият превключвател DPDT (двуполюсен двоен превключвател) е превключващо устройство, което може да управлява две отделни вериги и да превключва всяка от тях между два различни изходни пътя.Съдържа два полюса, всеки с две възможни точки на свързване.Когато плъзгачът се движи, двете вериги променят своите позиции на свързване едновременно.Това позволява на всяка верига да редува два различни пътя на клемите в зависимост от позицията на плъзгача.Структурата на превключване, илюстрирана на фигурата, показва как са подредени множество терминали, за да поддържат тази функция за двойно превключване.Поради тази възможност плъзгащият превключвател DPDT осигурява гъвкав контрол на превключването за вериги, които изискват две едновременни промени на връзката.

Електрически спецификации на плъзгащи се превключватели

Параметър	Спецификация
Номинално напрежение	12 V – 50 V DC типичен рейтинг за малки плъзгащи превключватели за печатни платки
Текущ рейтинг	0,3 A – 3 A в зависимост от размера на превключвателя и дизайна на контакта
Контактно съпротивление	≤ 20 mΩ типично, когато контактите са затворени
Изолационно съпротивление	≥ 100 MΩ при 500 V DC
Диелектрична якост	500 V – 1000 V AC за 1 минута между клемите
Работен температурен диапазон	−20°C до +85°C типичен работен диапазон
Механичен живот	10 000 – 50 000 цикъла на превключване
Електрически живот	5 000 – 10 000 цикъла на превключване при номинален товар
Тип терминал	Щифтове с отвори за печатни платки или клеми за запояване
Контактен материал	Посребрени контакти от медна сплав или месинг
Оценка на контактите	0,3 A при 50 V DC или 3 A при 12 V DC (общи стойности)
Превключваща сила	100 gf – 300 gf сила на задействане на плъзгача
Разстояние за пътуване	2 mm – 4 mm движение на плъзгача между позициите
Изолационен материал	Високотемпературен термопласт (UL94 V-0 рейтинг)
Разстояние между клемите	2,54 mm – 5,08 mm стандартна стъпка на PCB

Предимства и ограничения на плъзгащите се превключватели

Плъзгащите се превключватели се използват в електронните схеми, защото са прости, евтини и лесни за използване, но имат и някои ограничения.

Предимства на плъзгащите се превключватели

• Простото ръчно управление прави плъзгащите превключватели лесни за работа в много електронни устройства.

• Компактният размер им позволява да се поберат лесно на малки печатни платки и преносимо оборудване.

• Ниските производствени разходи ги правят икономични за големи електронни продукти.

• Ясна позиция ВКЛ./ИЗКЛ. осигурява видим статус на превключване.

• Надеждната механична структура осигурява стабилно превключване в основните вериги.

• Лесен монтаж върху печатни платки с помощта на стандартни клеми за запояване.

Ограничения на плъзгащите се превключватели

• Механичните контакти могат да се износят след много цикли на превключване.

• Ограничена скорост на превключване в сравнение с електронните или полупроводниковите превключватели.

• Малкият размер може да затрудни ръчната работа при определени дизайни.

• Не е подходящ за превключващи приложения с висока мощност или висок ток.

• Излагането на прах или влага може да повлияе на дългосрочната надеждност на превключването.

Приложения на плъзгащи се превключватели

1. Потребителска електроника

Плъзгащите се превключватели често се използват в малка потребителска електроника като радиостанции, високоговорители и електронни джаджи.Те позволяват ръчно управление на мощността или основни функции с просто плъзгащо движение.Компактният им размер ги прави идеални за устройства с ограничено вътрешно пространство.

2. Преносими електронни устройства

Много преносими устройства използват плъзгащи се превключватели за контрол на мощността или избор на режим.Примерите включват ръчна електроника, модули, захранвани с батерии, и малки комуникационни устройства.Превключвателят осигурява ясна физическа позиция, която показва дали устройството е ВКЛЮЧЕНО или ИЗКЛЮЧЕНО.

3. Електронни играчки

Плъзгащите се превключватели се използват широко в играчки, захранвани с батерии, за контролиране на мощността или активиране на звукови и светлинни функции.Те предлагат просто и издръжливо решение за превключване, подходящо за многократна ръчна употреба.Техният малък размер също пасва добре в компактни кутии за играчки.

4. Контролни панели

Индустриалните или електронни контролни панели понякога включват плъзгащи се превключватели за избор на работни режими или активиране на определени функции.Превключвателят предоставя ясен и директен начин за ръчна промяна на настройките.Лесната му работа улеснява управлението на оборудването.

5. Направи си сам електроника и прототипи

Плъзгащите се превключватели обикновено се използват в електронни проекти, прототипни платки и комплекти за разработка.Те позволяват ръчно управление на състоянията на веригата по време на тестване и експериментиране.Тяхната проста структура ги прави лесни за интегриране в персонализирани електронни дизайни.

6. Схеми за избор на батерия

Някои електронни системи използват плъзгащи се превключватели за свързване или изключване на източници на батерии в рамките на верига.Това позволява ръчно управление на източници на енергия в малки електронни устройства.Плъзгащото действие осигурява лесен начин за контролиране на връзката между електропроводите.

Плъзгащ превключвател срещу превключвател срещу превключвател с лопатки

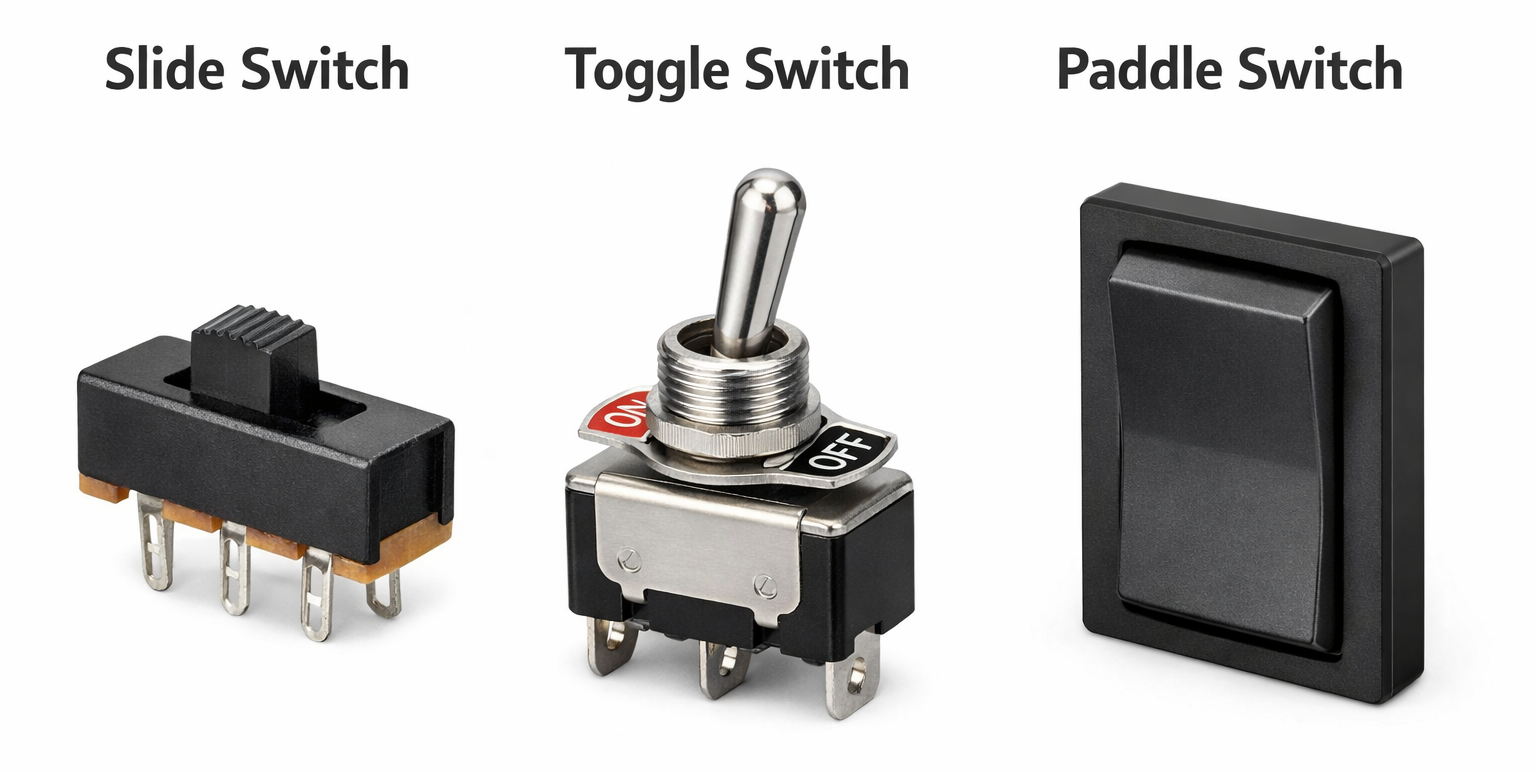

Фигура 8. Плъзгащ превключвател срещу превключвател срещу превключвател с лопатки

Характеристика	Плъзгащ превключвател	Превключвател	Лопатков превключвател
Метод на работа	Плъзгащо движение	Завъртане на лоста	Натискане на равна повърхност на гребло
Взаимодействие с потребителя	Плъзнете наляво или надясно	Обърнете лоста нагоре или надолу	Натиснете греблото
Механичен дизайн	Компактен линеен слайдер	Задвижващ механизъм, базиран на лост	Голям плосък задвижващ механизъм
Стил на монтаж	PCB или монтаж на панел	Монтаж на панел	Стенен или панелен монтаж
Размер	Малък и компактен	Среден размер	По-голям дизайн
Визуален индикатор за позиция	Ясна позиция на плъзгача	Посоката на лоста показва състоянието	Позицията на лопатката показва състояние
Типичен контрол	Просто управление на веригата	Контрол на превключването на веригата	Контрол на мощността за осветление
Лесна работа	Просто плъзгащо движение	Изисква завъртане на лоста	Лесна работа с пресата
Монтаж	Често запоени към PCB	Монтира се през отвор на панела	Монтира се в стенни плочи
Интегриране на устройства	Използва се в електронни устройства	Използва се в табла за оборудване	Използва се в системи за управление на помещения
Прецизност на контрола	Подходящ за малки вериги	Подходящ за различни вериги	Предназначен за ръчно управление на помещения
Издръжливост	Умерен механичен живот	Като цяло силен механичен живот	Проектиран за честа ръчна употреба
Превключване на стил	Линейно превключващо движение	Ротационно движение на лоста	Превключване чрез натискане
Типична среда	Електроника и малки устройства	Индустриални или оборудване панели	Жилищен или сграден контрол
Визуален дизайн	Минимален и компактен	Механични и открити	Модерна и равна повърхност

Как да изберем правилния плъзгач?

1. Определете електрическия рейтинг

Първата стъпка е да проверите необходимите нива на напрежение и ток на веригата, където ще се използва превключвателят.Избраният плъзгащ се превключвател трябва да има електрически характеристики, които безопасно поддържат тези стойности.Изборът на превключвател с подходящ рейтинг помага за предотвратяване на прегряване и осигурява стабилна работа на веригата.

2. Изберете правилния тип монтаж

Плъзгащите се превключватели се предлагат в различни стилове на монтаж, като например монтаж на печатна платка или монтаж на панел.Типът на монтаж трябва да съответства на механичния дизайн на устройството или печатната платка.Правилният монтаж гарантира, че превключвателят пасва сигурно и функционира надеждно по време на работа.

3. Помислете за размера и размерите на превключвателя

Физическият размер на плъзгащия се превключвател трябва да съответства на наличното пространство в устройството.Трябва да проверите размерите на превключвателя, разстоянието между клемите и разстоянието на движение на плъзгача.Превключвателят с правилен размер осигурява плавен монтаж и удобна работа.

4. Проверете необходимия брой стълбове и хвърляния

Различните конфигурации на плъзгащи се превключватели осигуряват различни опции за свързване на електрически вериги.Необходимото разположение на полюса и хвърлянето трябва да съответства на предвидената функция за управление на веригата.Избирането на правилната конфигурация гарантира, че превключвателят изпълнява желаната задача за превключване.

5. Оценете издръжливостта и механичния живот

Номиналният механичен живот показва колко цикъла на превключване може да извърши плъзгащият се ключ, преди да настъпи износване.Устройствата, които изискват често превключване, трябва да използват превключватели, проектирани за по-дълъг механичен живот.Това помага да се поддържа надеждна производителност при продължителна употреба.

6. Вземете предвид условията на околната среда

Фактори на околната среда като температура, влажност и прах могат да повлияят на работата на превключвателя.Изборът на превключвател, проектиран за очакваната работна среда, подобрява дългосрочната надеждност.Това е особено важно за устройства, използвани при тежки или външни условия.

Заключение

Плъзгащите превключватели са прости и надеждни устройства, използвани за управление на електрически вериги с плъзгащо движение.Техният малък размер, ниска цена и лесна работа ги правят често срещани в много електронни устройства и платки.Разбирането на техните части, принцип на работа, типове и спецификации помага при избора на правилния превключвател за верига.Изборът на правилния плъзгащ се превключвател въз основа на електрическа оценка, размер и конфигурация гарантира безопасно и ефективно управление на веригата.
