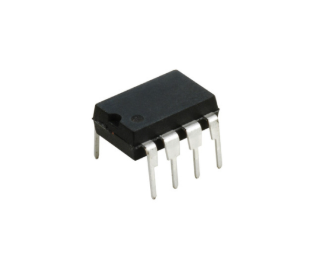

TL072 оперативен усилвател обясни

TL072 е високоефективен оперативен усилвател, известен със своя дизайн на JFET-вход, съчетаващ ниски честоти и бързи скорости на убиване, за да отговори на нуждите на съвременните електронни приложения.Със забележително присъствие в системите за аудио обработка, инструменти и комуникация, TL072 е универсален и надежден избор за вас.Тази статия се разпада във функциите на TL072, от неговата конфигурация на ПИН и CAD модели до широкообхватните му приложения и еквиваленти.Независимо дали оптимизирате аудио вярността, управлението на прецизността в инструментариума или търсенето на рентабилни алтернативи, това ръководство предоставя прозрения и технически подробности, необходими за използване на пълния потенциал на TL072 във вашите дизайни.

Каталог

1. ПИН конфигурация

2. CAD модел

3. Преглед на оперативния усилвател на TL072

4. Използване на TL072

5. Методи за оптимизиране на използването на TL072

11. Технически спецификации

Конфигурация на ПИН

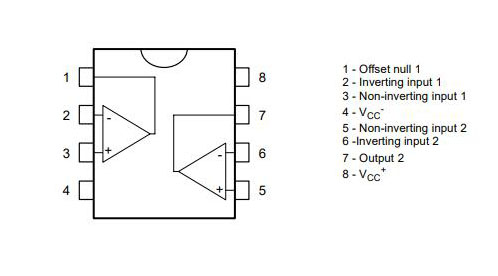

TL072 Pinout

Пин №	Име	Описание
1	1out	Изходът на първия OP-AMP
2	1in-	Инвертиране на вход за първия OP-AMP
3	1in+	Неинвертиращ вход за първия OP-AMP
4	Vcc--	Земята
5	2in+	Неинвертиращ вход за втория OP-AMP
6	2in-	Инвертиране на вход за втория OP-AMP
7	2OUT	Изходът на втория OP-AMP
8	VCC+	Захранващо напрежение

CAD модел

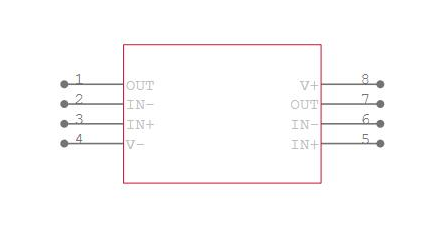

Символ

TL072 Symbol

Отпечатък

TL072 Footprint

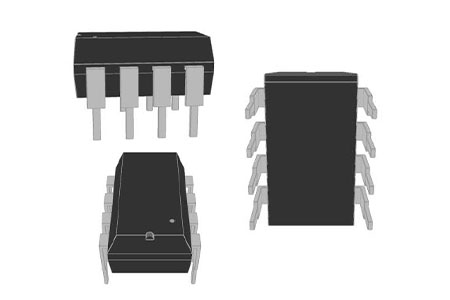

3D модел

TL072 3D Model

Преглед на оперативния усилвател на TL072

The TL072 Оперативният усилвател се откроява в електрониката за своя високоскоростен дизайн на JFET с ниско ниво, интегрирайки двойни оп-усилвания в компактен пакет.Тази архитектура осигурява минимално хармонично изкривяване, което го прави идеален за приложения с висока точност, като аудио предварително амплифициране.Способността му да доставя ясни и прецизни сигнали го направи основен в професионалното аудио оборудване, където вярността и яснотата са основни атрибути.

Представяйки ниски входни отклонения и компенсирани токове, TL072 предлага адаптивност в различни дизайни на вериги, от усилване на сигнала до филтриране.Неговата надеждност и гъвкавост го правят предпочитан избор за вас, фокусиран върху запазването на целостта на сигнала в взискателните приложения.Двойните оп-усилвания са предимно ефективни при стерео настройки и интегрирани аудио системи, оптимизират пространството, като същевременно подобряват функционалността.С внимателни корекции на захранването изкривяването може да бъде сведено до минимум, като се пример за неговата точност и гъвкавост.

Използване на TL072

Оперативният усилвател на TL072 играе доминираща роля в аудио предварително усилватели, най-вече за постигане на прецизност и минимизиране на изкривяването за висококачествено изживяване на слушане.Той осигурява аудио изход с нисък шум и намалени смущения, допринасяйки за повишена яснота и вярност.Този технически финес удовлетворява желанието ви за потапящо преживяване.Освен това, TL072 позволява фино настройка на аудио параметри като обем, бас и висок, предлагащ персонализиран звуков профил, който се грижи за личните предпочитания.

Приложенията на TL072 се простират извън аудио системите поради неговите универсални възможности за сравнение на напрежението.Той намира ефективно използване в регулирането на напрежението, кондиционирането на сигнала и аналоговите изчисления.В системите и инструментариите за управление TL072 се откроява поради своята точност и адаптивност.Можете да го предпочитате за множество специализирани функции, като неговата надеждност играе роля в предпочитанието към този компонент.

Методи за оптимизиране на използването на TL072

В света на аудио предварителното амплифициране, TL072 служи като стабилен инструмент за увеличаване на качеството на звука, като същевременно остава удобно за бюджета.Този оперативен усилвател се отличава с работата си от най-високо ниво, доставяйки аудио с невероятно нисък шум и незначително изкривяване, след като входът е свързан с изхода.Благодарение на високия си входен импеданс, увеличаването на стойността на резистора R4 може да повиши производителността, като намали шумовия под и изкривяването.От друга страна, резисторът R1 е от ключово значение за балансирането на импеданса, тактика, обикновено усъвършенствана в професионални аудио конфигурации, за да се осигури ясно предаване на сигнала.

Умишленото внимание към отрицателните резистори за обратна връзка R2 и R3 са основни;Основната им задача включва измерване и фина настройка на изходните сигнали.Постигането на перфектното равновесие в техните стойности е усъвършенствано предизвикателство: ако се зададе прекомерно високо, те могат да усилват шума;Ако е твърде ниско, те изострят изкривяването.Това сложно балансиране има паралели в фина настройка на музикални инструменти, където незначителните ощипвания могат дълбоко да подобрят цялостната акустика.

За да се бори с възможните проблеми с шума, R6 се използва за регулиране на изпускането или стабилизиране на потока през кондензатор С2.Ефективността на този компонент може да се оприличи на майсторските корекции на звуковия инженер, за да запази чистотата на сигнала по време на изпълнения на живо.

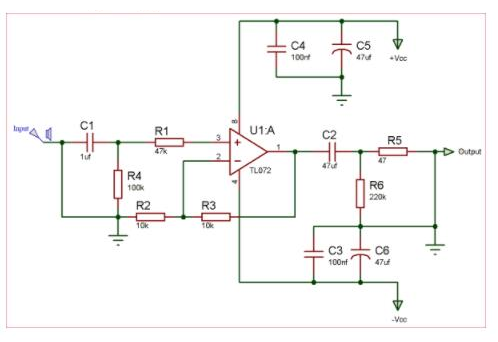

Схема на приложение

TL072 Application Circuit

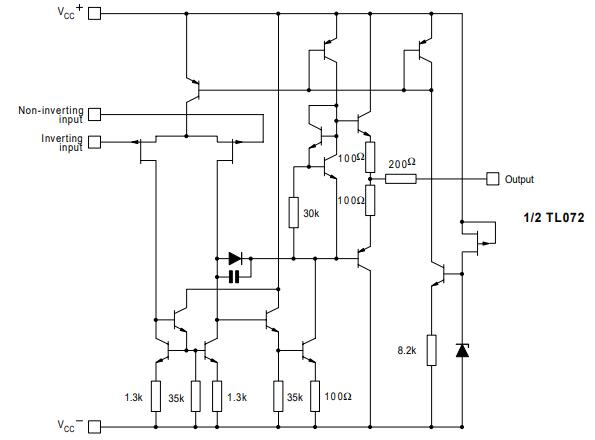

Схематична верига

TL072 Schematic Circuit

Характеристики

Функция	Описание
Ниска консумация на енергия	Ефективна работа с минимално използване на мощността.
Входни токове и компенсирани токове	Оптимизирани за ниски входни отклонения и компенсирани токове за Прецизни приложения.
Защита на късо съединение	Вградена защита срещу изходни късо съединение.
Безплатна операция на закрепване	Осигурява стабилна работа без проблеми с прибирането.
Dual Op-Amp IC	Съдържа два оперативни усилвателя в един IC пакет.
Висок входен импеданс	Улеснява взаимодействието с източници с висок импеданс.
Вътрешна честотна компенсация	Осигурява стабилна работа при широк спектър от условия.
Широко напрежение	Поддържа широк общ режим (до VCC+) и диференциал Обхват на напрежението.

Еквиваленти

• LM358

• NE5532

• OPA827

• ADA4610-2

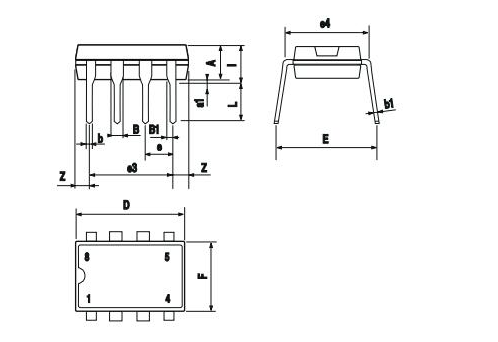

Пакет

TL072 Package

Производител

Stmicroelectronics се отличава като водещо образувание в полупроводниковото господство, като се възхищава от неговия новаторски напредък в широк спектър от приложения за микроелектроника.Компанията умело използва своята обширна ноу-хау в силиконовата технология, изключителната производствена мъдрост и добре избраните стратегически съюзи за насърчаване на напредъка в технологиите на системата на чип (SOC).Тъй като пазарът бързо се развива и се появяват тенденциите в конвергенцията, адресирането на тези промени се превръща в динамично предизвикателство.Текущата инвестиция на компанията в научни изследвания и разработки подхранва способността му за изобретение и поддържа позицията си в йерархията на индустрията.Почитателите на индустрията често признават, че сливането на технически умения и проницателни пазарни знания са фактори в техните постижения.В непрекъснато развиващата се технологична среда способността за адаптиране и предвиждане на бъдещите тенденции се оказва съществена полза.

Триумфът на Stmicroelectronics е сложно обвързан с дълбокото си командване на силиконова технология.Тази дълбока експертиза проправя пътя за изработването на решения, които са едновременно ефективни и умели при отговарянето на различни индустриални изисквания.Можете да разпознаете стойността на прецизността и надеждността, приписва STMicroelectronics постоянно поддържа.Чрез вливане на модерни материали и оптимизиране на методологиите за производство, компанията не само повишава функционалността на своите предложения, но и насърчава иновациите чрез междусекторно сътрудничество в технологичния напредък.

Технически спецификации

Тази таблица предоставя организиран преглед на TL072CN's Спецификации и атрибути, заедно с информация за съответствието.

Тип	Параметър
Монтиране	През дупка
Тип монтаж	През дупка
Пакет / случай	8-DIP (0,300, 7,62 мм)
Брой щифтове	8
Пакет устройства за доставчици	8-dip
Тегло	4.535924G
Брой елементи	2
Работна температура	0 ° C ~ 70 ° C.
Опаковане	Тръба
Статус на част	Остарял
Ниво на чувствителност към влага (MSL)	Неограничен
Максимална работна температура	70 ° C.
Мин Работна температура	0 ° C.
Номер на базовата част	TL072
Работно захранващо напрежение	18V
Брой канали	2
Брой вериги	2
Максимално захранващо напрежение	36V
Мин захранващо напрежение	6V
Оперативен ток на захранване	4ma
Номинален ток на захранване	5ma
Изходен ток	40ma
Ток - доставка	4ma
Мин входно напрежение	12V
Скорост на убиване	16V/μs
Тип усилвател	J-fet
Коефициент на отхвърляне на общ режим (CMRR)	70 dB
Ток - Входни отклонения	20pa
Максимално входно напрежение	15V
Напрежение - Захранване, единично/двойно (±)	6V ~ 36V ± 3V ~ 18V
Изходен ток на канал	40ma
Входно изместване на напрежението (VOS)	3MV
Честотна лента	3MHz
Печелете продукт за честотна лента	4MHz
Усилване на напрежението	106.02db
Напрежение - Входно компенсиране	3MV
Максимално напрежение с двойно захранване	18V
Мин. Двойно захранващо напрежение	3V
Двойно захранващо напрежение	± 15V
Брой усилватели	2
Височина	4,95 мм
Дължина	10.16 мм
Ширина	7.11 мм
Достигнете до SVHC	Без SVHC
Втвърдяване на радиация	Не
ROHS статус	ROHS3 съвместим
Олово безплатно	Олово безплатно

DataSheet PDF

TL072CN таблици с данни:

TL072 (A, B) .pdf

За нас

ALLELCO LIMITED

Allelco е международно известен едно гише Дистрибутор на услуги за обществени поръчки на хибридни електронни компоненти, ангажиран да предоставя цялостни услуги за доставка на компоненти и вериги за доставки за глобалните електронни производствени и дистрибуционни индустрии, включително глобални топ 500 фабрики за OEM и независими брокери.
Прочетете още

Бързо запитване

Моля, изпратете запитване, ние ще отговорим незабавно.

количество

Номер на частта
име за контакт
Име на фирмата
Имейл адрес
Телефон
Коментари

често задавани въпроси [FAQ]

1. Как да тествам TL072 OP-AMP?

За да изпълните пълен анализ на TL072CP, инициирайте, като се консултирате с листовете за данни за точни конфигурации на ПИН.Правилното измерване на постояннотоковите напрежения е доминиращо;Поставете черната сонда върху шасито за заземяване и нанесете червената сонда последователно на щифт 8 (V+ захранване) и щифт 4 (V-захранване).Този метод поставя основите за разкриване на всякакви потенциални аномалии.Освен това, интегрирането на генератор на функции заедно с осцилоскоп позволява да се изследва реакцията на усилвателя към входящите сигнали, давайки по -дълбоко разбиране на атрибутите на неговата производителност и да се погрижи за вроденото любопитство на изчерпателното изследване на различията в дизайна.

2. Каква е популярността на OP-AMP?

В света на дизайна на аналоговите схеми OP-AMPS се очертава като универсален ресурс, благодарение на тяхната адаптивност.Чрез използване на отрицателна обратна връзка можете да регулирате фактори като печалба и импеданс чрез външни компоненти, облекчавайки зависимостта от присъщите несъответствия на OP-AMP.Тази гъвкавост блести в множество приложения, вариращи от аудио устройства до механизми за контрол, привеждане в съответствие с начинанието за поддържане на високи стандарти за изпълнение при различни условия.

3. Колко може да се използва източник на OP-AMP?

Стандартните OP-усилвания обикновено се изтощават или мивки от 30 до 40 mA, въпреки че някои варианти поддържат 100 mA или след това.Тези с по -висок изход могат да предоставят над 1000 mA, адресирайки нуждите на приложенията, изискващи значителен ток, като усилване на мощността.Прихващането на тези спецификации подпомага изравняването на оп-усилванията с подходящи приложения, като се гарантира нито неадекватна мощност, нито прекомерно задвижване и изпълнение на техническото и емоционалното удовлетворение, получено от оптималната дизайнерска функционалност.

4. Какво е TL072A и TL072B?

Тези опции се открояват за скоростта си, обединяващи JFET и биполярни транзистори с високо напрежение.Споделените характеристики, като високи скорости на повдигане и ниски токове на отклонение, ги правят привлекателни за приложения, изискващи прецизна обработка на сигнала.Незначителните разлики в спецификацията между моделите могат да привлекат уникални предпочитания, което позволява на всеки модел да отговори на специфични оперативни изисквания и да повтори разнообразието по ваш избор в алтернативите на дизайна.

5. Какво е JFET TL072?

Серията TL072 използва високоскоростни JFET, като гарантира пиковата производителност с минимални входни отклонения и компенсирани токове, оптимизирайки ефективността в различни приложения.Включването им е от ключово значение за осигуряване на превъзходен входен импеданс и възможности за превключване на SWIFT, търсени както в аудио, така и в усилвателите на инструмента.Решението за използване на JFET представлява балансиран подход между инженерните нужди и производствените съображения, отразяващ пресечната точка на рационалността и креативността при вземане на технически решения.

6. Какво е THD на устройството TL07X?

Серията TL07X постига забележително ниска обща хармонична изкривяване (THD) от едва 0,003%, поддържайки минимални хармонични смущения в аудио приложения.Тази несравнима аудио яснота, съчетана с капацитет на скоростта на скорост от 13 V/μs, потвърждава пригодността на серията за висококачествени аудио системи.Посвещението към ниско изкривяване отразява амбицията на колективната индустрия за постигане на превъзходна вярност на възпроизвеждането на звука, резонирайки с вашите очаквания за чистота и високи постижения.

7. Какви са функциите на щифта TL072X?

Разбирането на PIN функционалностите на TL072X е задължително за ефективна интеграция на веригата и надежден дизайн.Инвертиращите входове (1 в- и 7 в-) регулират фазата на сигнала, докато входовете, които не се обръщат, (4 in+ и 6 in+) приемат съответно директни и спомагателни сигнали.Изходите (2 навън и 8 навън) доставят усилени сигнали и поддържат алтернативно маршрутизиране на сигнала.PINS 5 и 10 са маркирани като NC (без връзка), опростявайки оформлението на PCB.Захранващите щифтове, 9 VCC+и 10 VCC–, поддържат стабилността на веригата и осигуряват необходимите положителни и отрицателни релси.Запознаването с тези роли повишава ефективността на веригата и гарантира надеждна работа, отразявайки структурирания подход, необходим в инженерните проекти.
