Пълното ръководство за електронни компоненти схематични символи

Това ръководство обяснява какви са схематичните символи и как се използват за показване на електронни компоненти в диаграмите на веригата.Ще научите за различни видове символи за източници на енергия, резистори, кондензатори, транзистори, двигатели, високоговорители и много други.Той също така обхваща стандартните правила (като IEC, ANSI и IPC), които правят тези символи еднакви по целия свят.Независимо дали поправяте, изграждате или научавате за електрониката, познаването на тези символи ви помага да разберете по -лесно схемата.

Каталог

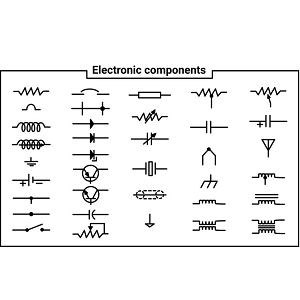

Какво е схематичен символ на електронния компонент?

Схематичните символи са опростени визуални представи, използвани в електронните схеми.Вместо да показват физическия вид на компонентите, те илюстрират как функционират компонентите и се свързват в рамките на системата.Това опростяване помага да се съсредоточи върху това как тече електричеството и как взаимодействат компонентите, а не върху това как изглеждат или са изградени.Основната цел на тези символи е да превърне сложната схема в диаграми, които са по -лесни за разбиране и работят.Добре изтеглената схема може да бъде интерпретирана от всеки, независимо от техния произход или местоположение.Този универсален език прави сътрудничеството и отстраняването на неизправности по -ефективни.

Използването на символични икони вместо това изображенията намаляват визуалните струпвания в диаграмите.Той подчертава логическите връзки между части и подкрепя по -бързото разбиране на дизайна на веригата.Например, един символ може да представлява цяла реле или интегрирана верига.Това позволява да се съсредоточи върху цялостното поведение на системата, а не да се губи в сложните детайли на отделните компоненти.Тези абстракции също играят роля при диагностициране на проблеми, планиране на ъпгрейди или обяснение на поведението на системата на другите.Те са ценни в плътни или сложни системи като вградени контролери или радиочестотни модули.

Стандартизация на схематичните символи

IEC 60617

Разработен и поддържан от Международната електротехническа комисия (IEC), IEC 60617 е един от най -изчерпателните международни стандарти за графични символи, използвани в електрически и електронни диаграми.Тя включва хиляди стандартизирани символи, обхващащи всичко - от резистори и кондензатори до по -сложни електромеханични компоненти.Целта на IEC 60617 е да насърчи равномерен визуален език, който може да се прилага в световен мащаб в техническите чертежи.Той е широко възприет в области, вариращи от образование и дизайн до производство и поддръжка.Достъпът до пълната библиотека със символи се предоставя чрез онлайн база данни.Тази база данни се актуализира редовно, за да отразява новите технологии и развиващите се индустриални практики.

IEEE/ANSI 315 (1975)

Публикувано от Института за инженери по електротехника и електроника (IEEE) в сътрудничество с Американския национален институт за стандарти (ANSI), IEEE/ANSI 315 беше стандартът в Северна Америка в продължение на много десетилетия.Първо издаден през 1975 г., той предоставя ясен, последователен набор от символи за електрически и електронни диаграми и играе роля за оформянето на инженерното образование и техническата документация през края на 20 век.Въпреки че е официално изтеглена през 2019 г., той продължава да бъде референтен за наследени системи и историческа документация.Мнозина разчитат на този стандарт, за да интерпретират и поддържат реколта или дълготрайните системи.Влиянието му все още е очевидно в много инженерни инструменти и учебници.

IPC-2612-1

Издаден от IPC (асоциация, свързваща електроничната индустрия), IPC-2612-1 е модерен стандарт, който адресира създаването и прилагането на графични символи, специално в електронната среда за автоматизация на дизайна (EDA).За разлика от по-старите стандарти, които са разработени с ръчно рисуване или 2D CAD предвид, IPC-2612-1 е пригоден за цифровите работни потоци, използвани в днешните ECAD (електронни компютърни дизайнерски) платформи).Той предоставя подробни насоки за това как символите трябва да бъдат конструирани, форматирани и интегрирани в библиотеки на компоненти, което е ценно за дизайнерските екипи, изграждащи персонализирани или стандартизирани части за оформление и симулация на печатна платка (PCB).Чрез хармонизиране на представянето на символи в различни софтуерни платформи, IPC-2612-1 помага за намаляване на грешките, подобряване на сътрудничеството в екипа и поддържане на по-ефективни производствени процеси.

Символи за захранване

Тези схематични символи представляват различни видове източници на енергия, които осигуряват електрическа енергия на верига.Разбирането на тези символи е необходимо за интерпретация и проектиране на диаграми на вериги.

Източник на захранване на променлив ток

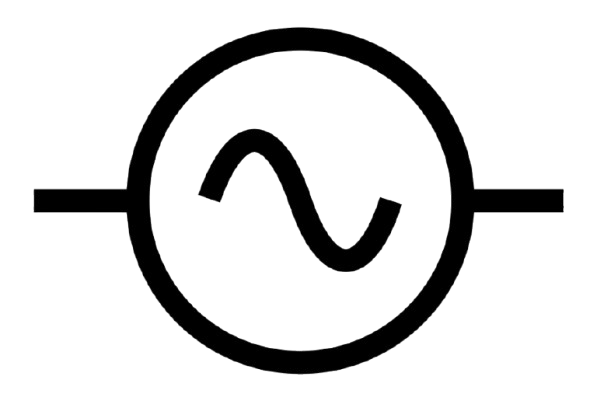

Символът на променлив ток обикновено се появява като кръг със синусоидна вълна вътре или просто двойка терминали, обозначени с „ac“.Това представлява източник на променлив ток, при който посоката на потока се обръща периодично обикновено 50 или 60 пъти в секунда, в зависимост от региона.Променливотоковата мощност е стандартната форма на електроенергия, доставена от комунални компании и обикновено се използва в домове, предприятия и промишлени съоръжения.Той е идеален за предаване на мощност на дълги разстояния поради способността му лесно да се трансформира в различни напрежения с помощта на трансформатори.

Фигура 2. Символ за захранване на променлив ток

DC източник на захранване

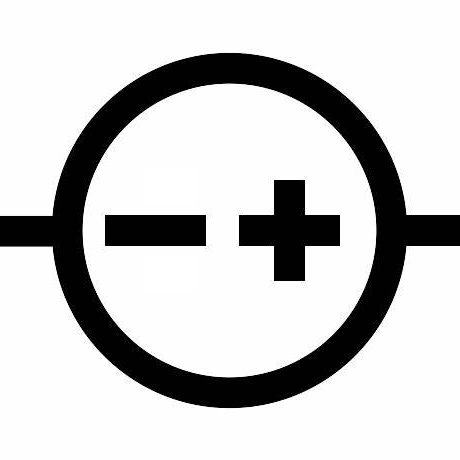

Символът за източник на постоянен ток обикновено разполага с две паралелни линии, една по -дълга (положителна) и една по -къса (отрицателна).В някои вариации е включена стрелка, която показва, че напрежението е регулируемо.Този тип източник осигурява стабилен, еднопосочен поток от електрически заряд.DC мощността е важна за електрониката, особено във веригите, изискващи постоянно ниво на напрежение.Обикновено се доставя от адаптери за електроенергия, слънчеви панели и регулирани захранвания, използвани в лаборатории и прототипиране.

Фигура 2. Символ на източника на захранване на DC

Батерия

Символът на батерията е съставен от променливи дълги и къси линии, представляващи положителните и отрицателните терминали на една или повече електрохимични клетки.Този символ показва самостоятелен източник на DC Power, който съхранява енергията химически.Батериите са добри за преносима електроника, като смартфони и лаптопи, както и за резервно захранване в системи като аларми и аварийно осветление.Броят на използваните клетъчни символи често съответства на нивото на напрежението на батерията, като повече клетки представляват по -висок изход на напрежението.

Фигура 3. Символ на батерията/клетката

Пасивни компонентни символи

Пасивните компоненти са важни градивни елементи в електрически и електронни вериги.За разлика от активните компоненти (като транзистори или диоди), пасивните компоненти не генерират мощност или усилват сигнали.Вместо това те реагират на електрическа енергия и влияят върху това как се държат сигналите, често чрез съхраняване или разсейване на енергия.Ето основните видове пасивни компоненти и техните стандартни символи на веригата:

Резистори

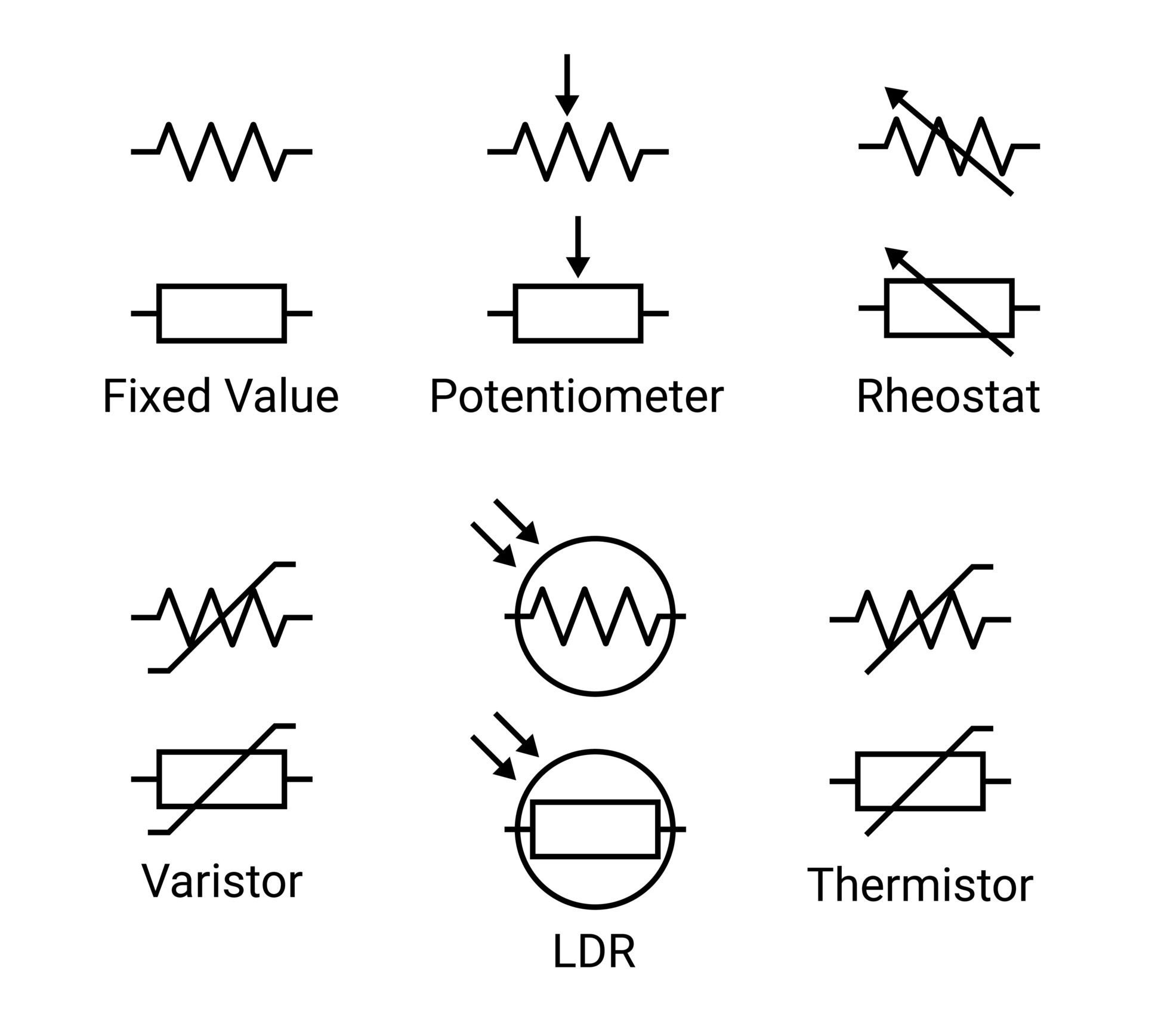

Резисторите са компоненти, които ограничават или контролират потока на електрическия ток в рамките на веригата.Най -често срещаният тип е фиксираният резистор, обикновено представен от зигзаг или правоъгълна линия, който има стойност за постоянно съпротивление.Променливи резистори, като потенциометри и реостати, са изобразени със стрелка през символа на резистора, което показва, че тяхната съпротивление може да бъде ръчно коригирано.Съществуват и специализирани резистори, включително термистори, които са чувствителни към температурата и маркирани с диагонална линия или стрелка през символа;Тяхната устойчивост се променя в отговора на температурните вариации.По същия начин, фоторезисторите, известни също като резистори, зависими от светлината (LDRS), променят своята устойчивост въз основа на интензивността на светлината и често се символизират със стрелки, насочени към резистора към обозначаването на входящата светлина.Всеки от тези типове резистор играе уникална роля за регулиране на тока при различни екологични или оперативни условия.

Фигура 4. Символ на резисторите

Кондензатори

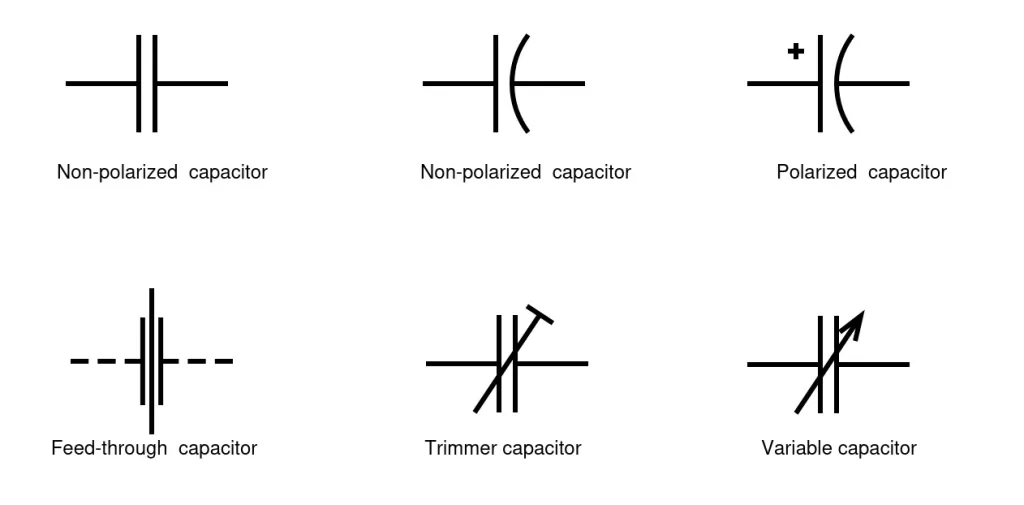

Кондензаторите са компоненти, които съхраняват и отделят електрическа енергия под формата на електрическо поле, играейки роля във времето, филтриране и приложения за съхранение на енергия.Неполяризирани кондензатори, често използвани в променливи вериги или където полярността не е проблем, са представени в диаграми на вериги с две паралелни линии с еднаква дължина, символизиращи плочите.За разлика от тях, поляризираните кондензатори, като електролитични или типове тантали, имат специфична полярност и се използват предимно в постояннотокови вериги;Техните символи се отличават с една права линия и една извита линия или включват плюс знак, за да се посочи положителният терминал.Освен това, променливи кондензатори, които позволяват коригиране на капацитета, са изобразени със стрелка, начертана през или чрез символа на кондензатора, отразявайки тяхната настройка.

Фигура 5. Символ на кондензатора

Индуктори

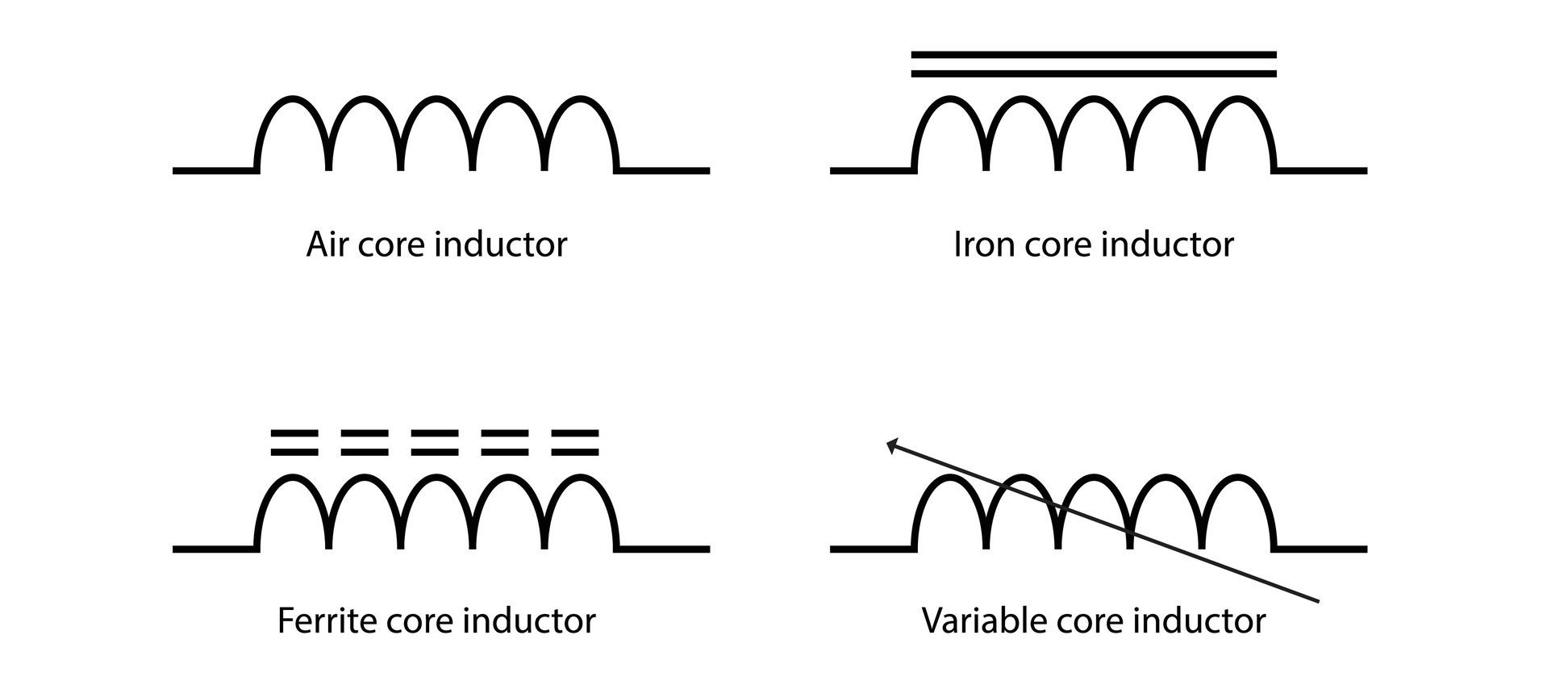

Индукторите са пасивни компоненти, които съхраняват енергия в магнитно поле, когато електрическият ток тече през тях.Основната им функция е да се противопоставят на промените в тока, което ги прави особено полезни при приложения за филтриране, настройка и време.В диаграмите на веригата стандартните индуктори са представени от поредица от бримки или символ на навит проводник.Когато индукторът съдържа магнитно ядро, често използвано за увеличаване на индуктивността, това е показано с линии или правоъгълници в близост до или вътре в бобината, което показва индуктор на желязо.Променливите индуктори, които позволяват да се регулира индуктивността, са изобразени със стрелка, преминаваща през бобината, следвайки подобна конвенция, използвана за други регулируеми компоненти като променливи резистори и кондензатори.

Фигура 6. Символ на индукторите

Трансформатори

Трансформаторите са пасивни компоненти, които пренасят електрическа енергия между две или повече вериги чрез принципа на електромагнитна индукция.Те обикновено се използват за увеличаване на нивата на напрежението нагоре или надолу в разпределението на мощността и изолацията на сигнала.В схематични диаграми трансформаторите обикновено са представени от две индуктивни намотки, поставени един до друг, често с паралелни линии между тях, за да покажат магнитно ядро.Точките или маркировки в близост до бобините могат да се използват за показване на полярността на криволичеството или фазовите връзки.Стилът и броят на изобразените завои на намотката могат да подскажат дали трансформаторът е конфигуриран за стъпване на напрежение нагоре или надолу.Някои трансформатори разполагат и с централен кран, допълнителна връзка на първичната или вторичната намотка, която е полезна в схемата за захранване и аудио приложения, където се изискват двойно напрежение или фазово разделяне.

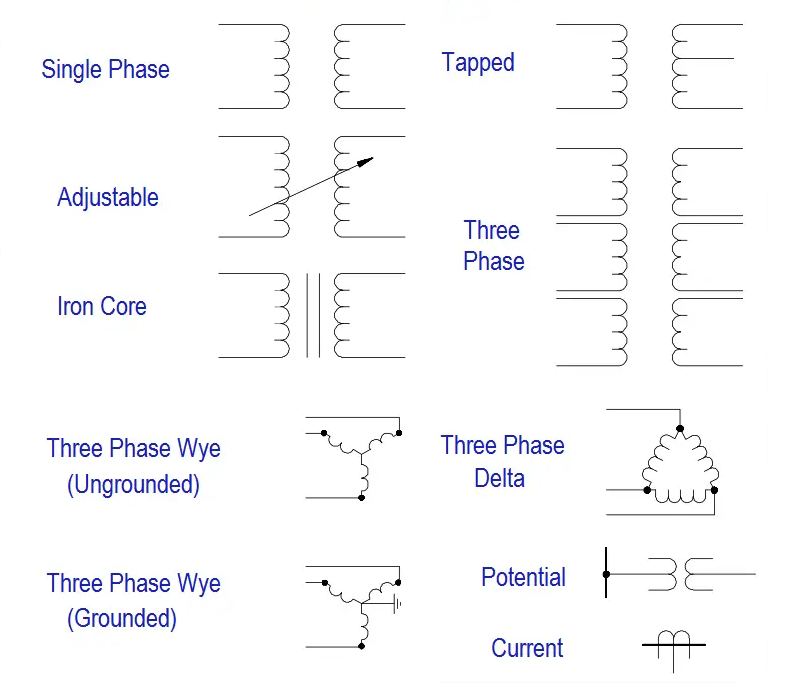

Фигура 7. Символ на трансформаторите

Символи на полупроводниково устройство

Фигура 8. Символи на полупроводниково устройство

Символите на полупроводниковите устройства се използват в диаграми на вериги, за да се покажат важни части, които контролират електричеството в електронните устройства.Тези части се наричат ​​„активни компоненти“, защото те могат да променят, режисират или увеличават електрически сигнали.Те се използват в почти всичко електронни от компютри и телефони до светлини и високоговорители.Един общ тип е диодът.A диод Позволява на електричеството да тече само в една посока, нещо като еднопосочна улица.Това е полезно за промяна на променлив ток (променлив ток) в DC (директен ток), от който се нуждаят много устройства.Има различни видове диоди.Zener Diodes могат да оставят електричеството да тече назад, когато напрежението е достатъчно високо, което помага за управление на напрежението.Светодиоди (леки излъчващи диоди) светят, когато електричеството преминава през тях.Фотодиодите създават електричество, когато усещат светлина, което ги прави полезни в сензорите.Мостов изправител е направен от четири диода и често се използва в захранването за превръщане на AC в DC.

Друга ключова част е транзисторът. Транзистори могат да действат като превключвател, който включва и изключва електричеството или те могат да направят сигналите по -силни.Има различни видове транзистори, като NPN и PNP (които са видове биполярни транзистори) и JFET, които се контролират чрез напрежение.Транзисторите се използват в почти всяко електронно устройство и са особено важни в компютрите.Интегралните схеми (ICS) са малки чипове, които съдържат много малки електронни части вътре в тях.На диаграма те приличат на правоъгълници.Тези чипове могат да вършат много работни места, в зависимост от това какво има вътре.Някои ICS са логически порти, които правят основна математика и вземане на решения в компютрите.Други, като оперативни усилватели (OP-AMPs), се използват за увеличаване на силата на сигнала или контрола на звука и светлината в устройствата.

Електромеханични символи на устройството

Електромеханичните компоненти са устройства, които преобразуват електрическата енергия във физическо движение, звук или други механични ефекти.В диаграмите на веригата тези компоненти са представени от стандартизирани символи, които не само изобразяват типа на устройството, но и често показват как се активира или свързва в схема.A реле е електрически работещ превключвател, който използва електромагнит, за да работи механично един или повече комплекти контакти.Когато токът преминава през намотката, той генерира магнитно поле, което дърпа превключвателя затворен или отворен.Релейни символи обикновено показват намотката и съответните контакти на превключвателя, илюстрирайки как релето работи във веригата.

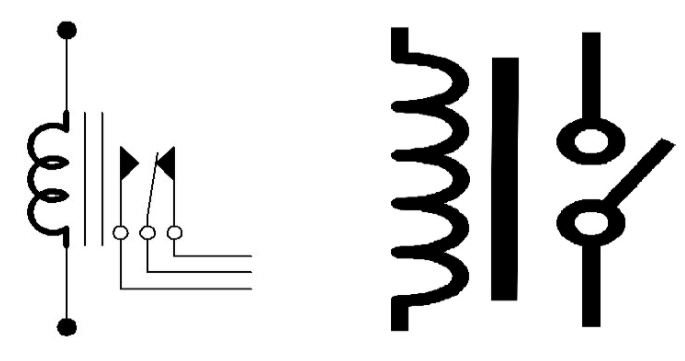

Фигура 9. Символ на релето в електрическа верига

Двигатели Преобразувайте електрическата енергия в ротационно движение, захранвайки широк спектър от механични системи.Символите на веригата за двигатели често включват буквата "M" и могат да показват връзки за захранване и управление, което показва дали двигателят е променлив или DC.Бръмци произвеждат звукови сигнали, когато се прилага електрически ток.Тези компоненти се използват за сигнали, аларми или известия в електронните системи.Техните схематични символи могат да включват вълнови линии или стилизиран високоговорител, представляващ функцията за производство на звук.A предпазител е предпазно устройство, което предпазва електрическите вериги от свръхток чрез топене и нарушаване на връзката, когато токът надвишава определен праг.Символите за предпазители обикновено се състоят от малък правоъгълник или линия с централна лента, представляваща счупващия елемент.Тези символи не само идентифицират самите устройства, но и предоставят улики за това как и кога са активирани във веригата.Например, релетен символ може да покаже контролна линия, свързана към превключвател, докато символът на двигателя може да бъде сдвоен с кондензатор или верига на драйвера.Разбирането на тези символи е важно за интерпретиране и проектиране на функционални и безопасни електронни схеми.

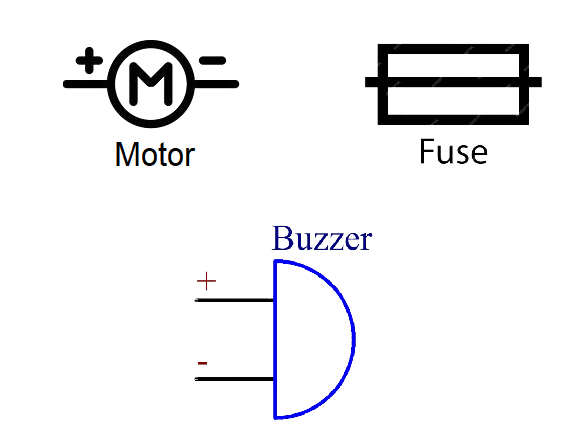

Фигура 10. Символ на двигателя, предпазителя и зумера

Измерване и диагностични символи

Тези символи представляват инструменти, които обикновено се използват за наблюдение, измерване и диагностициране на поведението на електрически и електронни вериги:

Волтметри и ампери Използва се за измерване на електрическия потенциал (напрежение) и потока на тока, съответно.Волтметърът обикновено е свързан паралелно през компонент за измерване на напрежението, докато амперметър е свързан последователно за измерване на тока през верига.Тези инструменти са добри за оценка на производителността на веригата и идентифициране на неизправности.Галванометри са чувствителни инструменти, предназначени да открият и измерват много малки токове.Често използвани в аналогови системи, галванометри могат да показват посока на тока и са основополагащи компоненти в аналогови дисплеи.Осцилоскопи Позволете визуализация на електрически сигнали във времето.Показвайки формите на вълната на напрежението на екран, осцилоскопите помагат да се анализира поведението на сигнала, честотата, амплитудата и времето.Те са чудесни при отстраняване на неизправности, анализ на формата на вълната и целостта на тестването на сигнала в сложни вериги.

Фигура 11. Символ на волтметри и амперитори

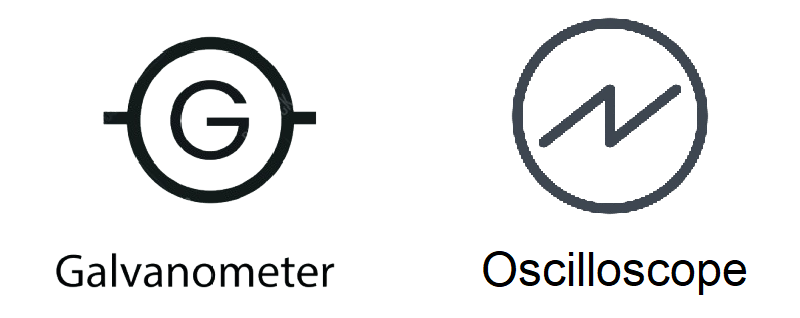

Фигура 12. Символ на галванометър и осцилоскоп

Аудио и комуникационни символи

Тези символи обикновено се намират на устройства, които се справят с предаването или приемането на аудио и комуникационни сигнали.Те помагат да се идентифицират ключови компоненти, участващи в обработката на звука и обмена на сигнали в различни електронни системи.Микрофоните представляват компоненти, които улавят звукови вълни и ги превръщат в електрически сигнали.Микрофоните са добри в приложения като запис на глас, видеоконференции и звукови системи на живо.Символът наподобява малък вертикален цилиндър или стилизирано устройство за пикап на звука.Високоговорителите посочват устройства, които преобразуват електрически сигнали обратно в звуков звук.Намерени във всичко - от мобилни телефони до PA системи, високоговорителите играят роля за доставяне на аудио изход.Техният символ често прилича на конус или стилизирана звукова вълна, излъчваща от кутия.Портовете на телекомуникационните и RF (радиочестотните) идентифицират портовете, използвани за свързване на комуникационни устройства, включително телефони, антени и безжични модули.Те служат като точки за влизане и изход за данни и аудио сигнали в кабелни и безжични комуникационни системи.Символите могат да варират, но често включват вълнови или изображения на антената, за да се обозначат потока на сигнала.

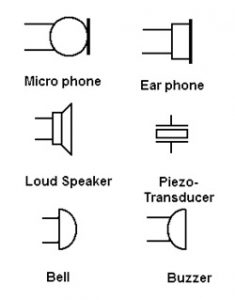

Фигура 13. Аудио и комуникационни символи

Дигитални символи на логиката и интерфейса

Дигиталната логика и символите на интерфейса са важни инструменти при проектирането и интерпретацията на схеми, които обработват двоични данни.Тези символи служат като визуална стенограма за представяне на компонентите и пътищата в рамките на цифровите системи, особено в вградените системи, контролите за автоматизация и изчислителните платформи.Логически порти, като и, или и XOR, формират основата на цифровото вземане на решения чрез извършване на специфични логически операции въз основа на двоични входове.Те се използват за прилагане на контролна логика, обработка на сигнали и поток от данни в схемите.Автобусите и кутиите за разклоняване помагат за управление на сложността на маршрутизацията на сигнала, като представят групирани линии на данни и позволяват организирано разпределение на сигналите между различни части на системата.Тези елементи са чудесни за поддържане на яснота в схематичните диаграми и осигуряване на ефективна комуникация с данни.Потенциометри, макар и често свързани с аналогови схеми, също играят роля в цифровите системи, като позволяват ръчно регулиране на нивата на сигнала, особено в сценарии, при които аналоговият вход трябва да се интерпретира цифрово.Заедно тези символи не само ръководят изграждането и анализа на цифровите схеми, но и позволяват ясна комуникация в различни области на технологиите.

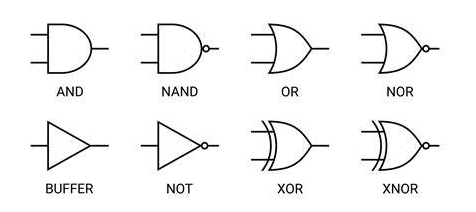

Фигура 14. Символи на логическата порта

Заключение

Схематичните символи улесняват четенето, проектирането и фиксирането на електронните схеми.Те са като общ език, който хората навсякъде могат да разберат, без значение от коя държава са.Това ръководство показва как всеки символ стои част във верига и ви помага да разберете какво прави тази част.Когато добре познавате тези символи, можете да изградите по -добри вериги, да решавате проблеми по -бързо и да работите по -уверено с електрониката.
