UC3842 PWM контролер: Спецификации, Pinout и приложения

Това ръководство се задълбочава в UC3842 PWM контролера IC, компонент в съвременната електроника, празнуван за неговата гъвкавост и надеждност в широк спектър от приложения за управление на мощността.Изследвайки неговата архитектура и функционалности, разкриваме как UC3842 осигурява прецизно регулиране на мощността в конверторните дизайни като Boost, Flyback, Buck, Forward и Push-Pull.Открийте неговите спецификации, приложения и практически прозрения и вижте защо UC3842 остава предимство в света на електрониката.

Каталог

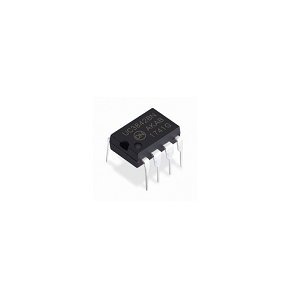

Преглед на контролера на UC3842 PWM

The UC3842 Осигурява надежден изход на ток чрез фино настройване на напрежението в отговор на колебателните нужди на товара.Компонентът е важен за постояннотоковите преобразуватели и офлайн приложения, подобрени от функции като прецизен осцилатор, усилвател за грешка с висока печалба и стабилизирана от температурата референция.Тези елементи се допълват от коефициент на чувствителност към ток и стабилен тотемен изход, което позволява на мощността Mosfets да се задвижват с владеене.Упълномощени с тези функционалности, много от тях имат възможност да постигнат щателно управление на тока в приложения, включително DC-DC преобразуватели, SMP и регулатори на напрежението на линейните, чрез умело да регулират PWM сигнала за управление на превключвателите на захранването.UC3842 може да работи в режими на управление на върховия ток или напрежение.Схемата за обратна връзка, когато е сдвоена с усилвател на грешка, позволява на върховия ток и работен цикъл на конвертора да реагират незабавно на изискванията.Адаптивността на UC3842 в различни приложения подчертава многостранната му релевантност.Например, при проектирането на регулатори на линейното напрежение е необходимо надеждност, тъй като всяка нестабилност може драстично да повлияе на производителността на устройството.Чрез стратегическото използване на UC3842 рисковете от прекъсвания са сведени до минимум, което позволява адаптивни маневри на напрежението.

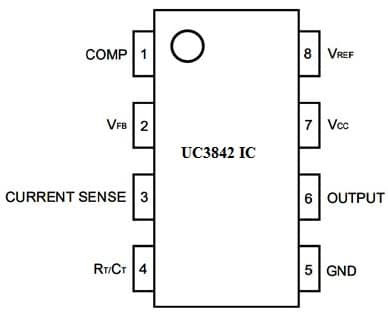

ПИН конфигурация на UC3842 PWM контролер

Пин №	Име на ПИН	Описание
ПИН 1	Comp (сравнител)	Този изходен щифт за сравнител осигурява 1 MHz нисък импеданс Сигнал в зависимост от основната разлика между набора и токовия напрежение. Обикновено е свързан с щифта за обратна връзка на напрежението на IC чрез резистор и кондензатор.
ПИН 2	VFB (обратна връзка на напрежението)	Това е вход към усилвателя за грешка в чипа. Разликата на напрежението на този щифт осигурява обратна връзка за контрол на изхода.
ПИН 3	Текущ смисъл	За наблюдение на токовия поток се използва резистор на шунт В цялата верига и напрежението през него се подава обратно към тока Sense Pin.
ПИН 4	RT/CT (резистор/кондензатор на времето)	Този щифт свързва външен резистор и кондензатор Задайте вътрешната честота на осцилатора.
ПИН 5	Земята	Това е приземният (GND) щифт, свързан към веригата заземен терминал.
ПИН 6	Изход	Този щифт осигурява PWM сигнала въз основа на обратната връзка, които могат да се използват за контрол на електронните устройства за захранване.
ПИН 7	VCC	Това е щифтът за захранване на напрежението за IC.
ПИН 8	VREF (референтно напрежение)	Този щифт осигурява референтното напрежение, което се използва Генерирайте PWM сигнала.

Характеристики и спецификации на UC3842

Функция/спецификация	Подробности
Брой щифтове	8
Тип на контролера на PWM	PWM контролер на ток
Диапазон на работно напрежение	12V до 28V
Изходен ток на щифта	200 mA
Честота на превключване	500 kHz
Максимален работен цикъл	97%
Оперативен ток доставка	25 Ма
Оптимизиран за	DC към DC и офлайн конвертори
Тип монтаж	През дупка
Функция	Стъпка, стъпка, стъпка/стъпка надолу
Топология	Buck, Boost, Flyback, Buck-Boost, напред
Честота	450 kHz
Време за възход	50 ns
ROHS статус	ROHS3 съвместим
Пакет/случай	8-dip
Работен температурен диапазон	0 ° C до 70 ° C.
Използвана технология	Bicmos
Брой резултати	1
Тип изход	Транзисторен драйвер
Изходен ток	1А
Контролна техника	PWM
Типично есенно време	50 ns
Размери (дължина x ширина x дебелина)	9.81 mm x 6.35 mm x 3,9 mm
Височина	5,08 мм

Еквивалентни и алтернативи на UC3842

• UC3843

• UC3844

• UC2842

• SG2524

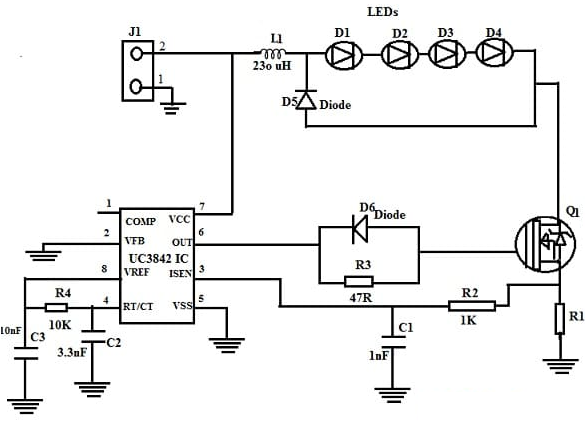

UC3842 PWM контролер с LED драйвер

PWM контролерът UC3842, проектиран да регулира напрежението и тока за постоянна работа и ефективен контрол на яркостта.В серийните светодиодни масиви светодиодите се подреждат последователно, което позволява един и същ ток да тече през всеки светодиод, осигурявайки еднаква яркост.Необходимото общо напрежение е равна на сумата от напрежението на всички светодиоди.Например, масив от четири светодиода с напред напрежение от 3 волта изисква 12 волта.Един недостатък на тази настройка обаче е, че един LED повреда може да наруши целия масив.За да се справи с това, UC3842 използва контрола на текущия режим, за да стабилизира тока, поддържайки яркостта и надеждността, дори ако отделните LED характеристики варират.

Как работи LED драйверът UC3842?

Базираният на UC3842 LED драйвер работи през три ключови етапа:

• Регулиране на напрежението с конвертор на долар

Драйверът стъпва надолу входно напрежение (10–25 волта) към стабилен изход, като 12 волта, като се използва конвертор на долар.Тази схема включва MOSFET, диод и индуктор за ефективно преобразуване на енергия с минимални загуби.

• Текущ мониторинг

Прецизен резистор в серия с светодиодите монитори и контролира токовия поток.Например, за да се постигне 1,5-ампер ток, стойността на резистора се изчислява с помощта на закона на Ом, което води до стойност приблизително 0,67 ома.

• PWM контрол за стабилност

UC3842 използва PWM (модулация на импулсната ширина), за да регулира времето за включване/изключване на MOSFET, поддържайки стабилни нива на ток и защитава светодиодите.Индукторът на ферито-ядки е оптимизиран, за да намали загубите на енергия и да подобри ефективността.

Приложения на UC3842 PWM контролер

Производителност в управлението на мощността

Една от отличителните функции на UC3842 е способността му да адаптира изходното напрежение и ток, за да отговаря на различни електрически товари.За DC-DC конвертори и офлайн SMPS приложения той осигурява отлична производителност поради ниския си стартиращ ток и широк работен диапазон.Контролерът също така включва хистерезис, който повишава стабилността при различни входни условия.

Устойчивост в различни среди

UC3842 е проектиран да работи както в изолирани, така и в неизолирани настройки за захранване, осигурявайки гъвкавост за различни системни архитектури.Надеждността му се демонстрира допълнително от способността му да работи в широк температурен диапазон, като се гарантира постоянна работа в взискателни условия.

Устройства

Благодарение на стабилния си дизайн, UC3842 обикновено се използва за захранване на тежкотоварни машини, системи за батерии и усъвършенствани електронни захранвания.Прецизното му напрежение и контролът на тока го правят важно в приложенията, които изискват ефективност, надеждност и адаптивност.Това прави UC3842 ядро ​​на съвременните дизайни на захранване.
