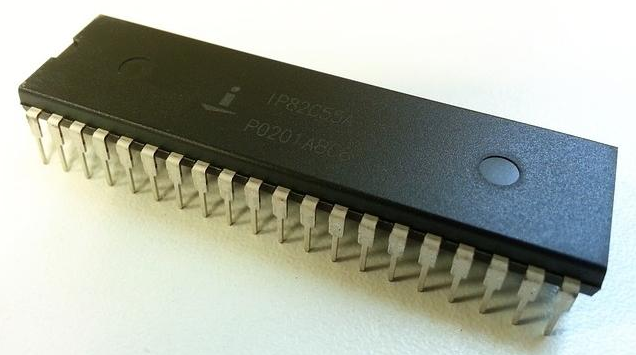

DIP (Dual In-Line Package) CPU чипове се открояват с отличителния си дизайн, включващ два паралелни реда пинове.Това обмислено инженерство позволява плавно вмъкване в съвместими гнезда на чипс или директно монтиране върху платки, които имат съвпадащи конфигурации на дупките за спойка.Процесът на поставяне и премахване на тези чипове изисква внимателно внимание;Всяко злоупотреба може да доведе до увреждане на щифта, което впоследствие може да доведе до проблеми с функционалността или дори да изпълни повреда на чипа.
Пакетът DIP не е единствено образувание;Той включва редица конфигурации, като многослойна керамика, еднослойна керамика и типове оловни рамки.Всяка от тези вариации носи свой собствен набор от характеристики, които могат значително да повлияят на производителността и пригодността за различни приложения.Например, многослойните керамични пакети често са предпочитаният избор в високочестотни приложения, поради техните изключителни електрически характеристики и термична стабилност.Обратно, пластмасовото капсулиране служи като бюджетен вариант за масово производство, като ефективно балансира ефективността с съображения за разходите.
В допълнение, изборът на методи за опаковане - като стъклено керамично уплътняване или опаковане на стъкло с ниско топене - значително се отразява на дълголетието и надеждността на чиповете.Стъкленото керамично запечатване например предлага изключителна защита срещу предизвикателствата на околната среда, като по този начин подобрява издръжливостта на чипа при взискателни условия.Този аспект става особено важен в индустриите, в които чиповете издържат на екстремни температури или влага, като автомобилни или аерокосмически сектори.
Опаковането на DIP (Dual in-Line) е първоначален елемент в интегрални схеми, обхващащ широк спектър от компоненти като DIP превключватели, светодиоди, седем сегментни дисплеи, дисплеи на бар графики и релета.Въведен през 1964 г. от Брайънт Бък Роджърс от Express Semiconductor с 14-пинов вариант, неговият правоъгълен дизайн предлага компактен и ефективен подредба в сравнение с по-старите кръгли компоненти.DIP конекторите също станаха основни за компютърните и електронните системи за окабеляване, засилвайки тяхната гъвкавост и широко разпространена употреба.
Дизайнът на DIP пакети се отличава с автоматизирани процеси на сглобяване, което позволява ефективни техники като вълново запояване за обработка на множество интегрални схеми едновременно, като значително намалява ръчния труд.Тяхната съвместимост с дъските за хляб ги направи необходими за прототипиране, което ви позволява да сменяте компоненти без усилие по време на дизайнерски итерации.Тази адаптивност гарантира тяхната популярност в различни приложения, най -вече през 70 -те и 80 -те години на миналия век, когато DIP пакетите доминират в пейзажа на микроелектрониката.
Въпреки това, с развитието на индустрията, повърхностно монтирани пакети като PLCC и SOIC надминаха потапянето на ефективността на масовото производство.Въпреки че тези по-нови формати са по-малко съвместими с хляб, адаптери сега позволяват на Surface-Mount устройства (SMD) да се интегрират в конфигурации на DIP, като свързват съвременните технологии с традиционните нужди за прототипиране.Въпреки че DIP пакетите бяха исторически предпочитани за програмируеми компоненти като EPROM и гелове поради тяхната съвместимост с външни програми за програмиране, преминаването към системно програмиране (ISP) и компактни дизайни до голяма степен преминава нови програмируеми компоненти към повърхностни формати, отразяващи индустриятаСъсредоточете се върху миниатюризацията и ефективността.
DIP (Dual in-Line Package) Чиповете са затворени предимно в пластмасови или керамични материали, всеки от които предлага уникални предимства, съобразени с различни изисквания за приложение.Керамичните пакети се считат най-вече заради изключителната си херметичност, което ги прави предпочитана опция в сектори с висока надеждност като аерокосмически и медицински изделия.Тези среди налагат забележителна издръжливост и силна устойчивост на влияния на околната среда, качества, които керамичните материали естествено притежават.Дълголетието и стабилността на керамичните обграждания гарантират, че чиповете запазват функционалността си върху продължителната продължителност, дори когато са изправени пред тежки условия.
От друга страна, повечето потапящи чипове обикновено се помещават в пластмаса за термореактивна смола.Този материал е оценен заради своите възможности за бърза обработка, което ви позволява да произвеждате значителни количества чипове със забележителна ефективност.Възможностите за производство на SWIFT на термореактивирането на пластмаси не само се занимават с нарастващото търсене на електронни компоненти, но и се привеждат в съответствие с бързо развиващия се пейзаж на високотехнологичните напредъци.Тази производствена ефективност играе съществена роля, което ви позволява да въведете иновации на пазара незабавно, като по този начин отговаряте на очакванията на потребителите за авангардна технология.
В допълнение, изборът на опаковъчен материал има дълбоко влияние върху топлинните и електрическите характеристики на чиповете.Докато термореактивните пластмаси предлагат предимства за мащабното производство, може да им липсва топлинната проводимост, която керамиката предоставя.Този аспект се използва най-вече в приложения, при които ефективното разсейване на топлината е задължително, например при високоефективни изчислителни системи или системи за управление на мощността.Следователно, често можете да се сблъскате с предизвикателството да балансирате ефективността на производството с нуждите на производителността, като предизвикате текущи дискусии за най -подходящите материали за конкретни приложения.
|
Параметър |
Подробности |
|
Стъпка (разстояние между щифта) |
- Често срещан: 0,1 инча (2,54 мм) |
|
- По -рядко срещани: 0,07 инча (1,778 мм) |
|
|
Разстояние между ред |
- Често срещан: 0,3 инча (7,62 мм), 0,6 инча (15,24 мм) |
|
- По -рядко срещани: 0,4 инча (10,16 мм), 0,9 инча (22,86
mm), 0,75 инча (19.05 mm) |
|
|
Метрична стъпка |
- Съветски/източноевропейски стандарт: 2,5 мм |
|
Брой пинове (0,3 ”разстояние) |
- Общо: 8, 16, 20, 24 |
|
- Редки: 4, 28 |
|
|
Брой пинове (0,6 ”разстояние) |
- Общо: 24, 28, 32, 40 |
|
- Редки: 36, 48, 52 |
|
|
Максимален брой пинове |
- CPUS Motorola 68000 и Zilog Z180: 64 пина |
Когато идентифицирането на компонента е разположена нагоре, щифтът, разположен в горната лява част, се маркира като щифт 1. Останалите щифтове след това се номерират в посока на часовниковата стрелка.Този систематичен метод играе забележителна роля за установяване на правилни връзки и гарантиране на функционалността на интегрираните схеми (ICS).Например, в DIP14 IC, щифт 1 е разположен от лявата страна в горната част, с щифтове от 1 до 7, спускащи се отляво и щифтове от 8 до 14 възходящи вдясно.
Прихващането на ориентацията на щифтовете е активно за ефективно проектиране и внедряване на електронна верига.Погрешаването на щифтовете може да доведе до неправилни връзки, което може да причини повреда на веригата или повреда на компонентите.Това подчертава необходимостта от внимателно внимание към детайлите по време на процеса на сглобяване.Често можете да култивирате практика на кръстосани конфигурации на ПИН с таблици с данни, преди да запоявате компоненти върху PCB.Подобно старание не само намалява вероятността от грешки, но и допринася за общата надеждност на крайния продукт.
Системата за номериране на ПИН служи като стандарт, който насърчава оперативната съвместимост между различни компоненти.Запознаването с предоставените диаграми на Pinout се оказва изгодно при проектирането на верига.Тези диаграми действат като визуални помощни средства, ясно изобразявайки функцията на всеки щифт заедно със съответния му номер.Освен това, поддържането на последователен метод за етикетиране и документиране на конфигурации на ПИН по време на прототипиране може значително да улесни отстраняването на неизправности и бъдещите модификации.
Пакетът SOIC (малки очертания) се откроява като широко възприета технология за повърхностно монтиране, предпочитана най -вече в потребителската електроника и персоналните компютри.Дизайнът му е по-компактен вариант на стандартния PDIP (пластмасов двоен пакет в ред), включващ щифтове, подредени от двете страни, за да се увеличи максимална ефективност на пространството.Този обмислен дизайн резонира с нарастващата тенденция към миниатюризация в съвременната електроника, където компактността не е само предпочитание, а необходимост, ръководена от потребителските изисквания.
В допълнение към SOIC, други подобни методи за опаковане допринасят за индустриалния пейзаж.Те включват:
• SOJ (малки очертания J-Lead): Често избран за устройства с памет, пакетите SOJ се гордеят с конкретни конфигурации на ПИН, които подобряват както свързаността, така и производителността.
• SOP (Малък контур пакет): Известен с това, че предлага по -голямо разнообразие от броя на ПИН и размери, SOP пакетите осигуряват гъвкавост в многобройните приложения.
Когато избирате тип пакет, в игра влиза в игра гама от дизайнерски съображения, всяка със собствени последици.
• Термични показатели: Капацитетът на пакета за ефективно разсейване на топлината е доминиращ;Неадекватното управление на топлината може да застраши надеждността на устройството.
• Избор на материали: Изборът на материали играе решаваща роля за цялостната цялост и дълголетие на пакета.
• ПИН оформление: Подреждането на PIN може значително да повлияе на характеристиките на електромагнитните смущения (EMI), които са динамични в гъсто населените платки.
Като внимателно наблюдавате тези фактори, можете да създадете по -устойчиви пакети, които не само отговарят на текущите технически изисквания, но и издържат на теста на времето.
|
Функция |
Описание |
|
Лекота на работа |
Подходящ за перфориране и запояване на PCB (отпечатано
платформа), лесна за работа. |
|
Съотношение на площта на чип-пакета |
Съотношението между зоната на чипа и пакета е
голям, което води до по -голям обем. |
|
Историческа употреба в процесорите |
Използвани в най -ранните процесори като 4004, 8008, 8086 и
8088. Двата реда пинове могат да бъдат поставени в слотовете на дънната платка или да се споят
директно. |
|
Популярност в частиците на паметта |
В ерата, когато частиците на паметта са били директно включени
На дънната платка се използва опаковане на DIP широко. |
|
SDIP (свиване на DIP) производно |
Предлага шест пъти по -висока плътност на щифта в сравнение с
Традиционна опаковка за потапяне. |
|

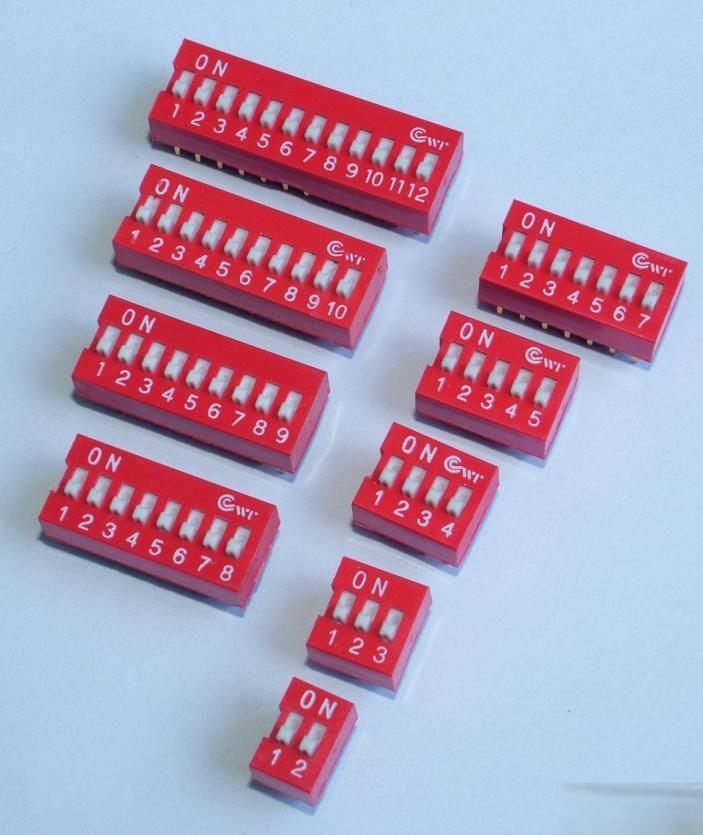

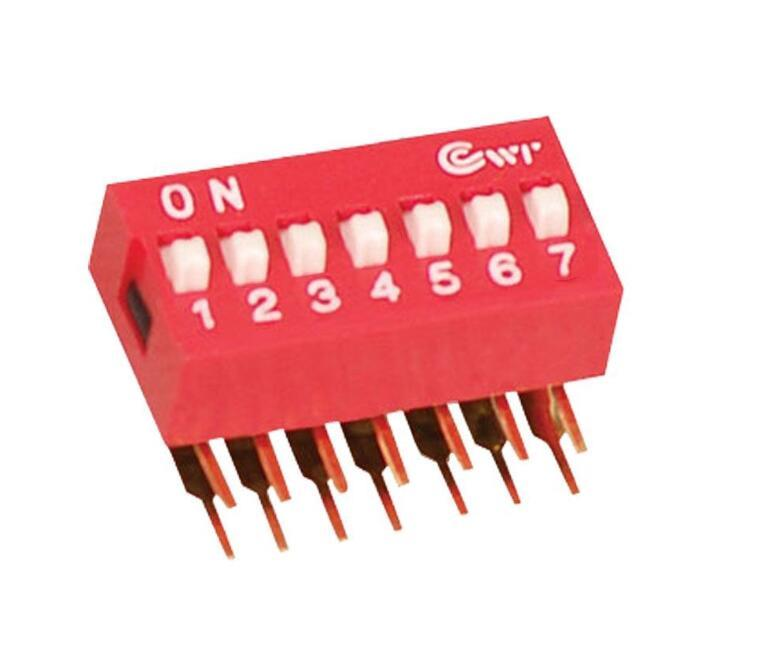

Потопете се като превключвател |
DIP също се отнася до DIP превключватели, със специфични електрически
Характеристики: |
|
-Електрически живот: тестван под 24VDC напрежение и
25mA ток, траен до 2000 превключвания. |
|
|
- номинален ток (не се превключва често): 100ma,
издържа 50VDC. |
|
|
- номинален ток (често превключен): 25mA,
издържа 24VDC. |
|
|
- Контактна импеданс: (а) Начална стойност: 50MΩ максимум;(б)
Стойност след теста: 100MΩ максимум. |
|
|
- Съпротивление на изолацията: Минимално 100MΩ при 500VDC. |
|
|
- Якост на натиск: 500VAC за 1 минута. |
|
|
- Полярен капацитет: максимум 5pf. |
|
|
- Тип цикъл: Единична контактна единична селекция: DS (и),
DP (L).
|

Поташените чипове, идентифицирани по техните двойни редове от щифтове, представляват гъвкаво решение за включване в различни електронни системи.Тези чипове могат лесно да бъдат запоени в гнезда за потапяне или директно върху платки.Този метод за запояване на дупки не само опростява процеса на сглобяване, но и резонира с практическия характер на ученето и експериментирането.Подобна лекота на използване е предимно изгодна в образователните среди и сценарии за прототипиране, където способността за бързо итерация на дизайна е високо ценена.
Независимо от това, докато дизайнът на DIP пакетите насърчава съвместимостта с дънните платки, няколко предизвикателства налагат разглеждане.По -големият отпечатък и увеличената дебелина на тези пакети могат да създадат пространствени ограничения на гъсто населените табла.Освен това, изложените щифтове са податливи на повреди по време на работа, потенциално излагат надеждността на връзките.Практическият опит показва, че внимателните практики за обработка и защитните мерки, като използването на антистатични чанти, могат да помогнат за облекчаване на тези проблеми.
Обикновено пакетите на DIP приспособяват максимум 100 пина, отразявайки обмислен баланс между функционалността и производството.С напредването на напредъка в интеграцията на процесора напредва, разпространението на DIP опаковката намалява, което дава възможност за по -компактни и ефективни технологии за опаковане.Този преход означава по -широка тенденция в индустрията на електрониката към миниатюризация и засилена интеграция, като се стреми да подобри производителността, като същевременно се запази пространството.
