Разбиране на проблемите със захранването при стартиране на LPC84x и пълната последователност на включване

Микроконтролерите LPC84x се използват широко във вградени системи, защото комбинират процесорна мощност, памет и периферни устройства в едно компактно устройство.За да осигурите надеждна работа, трябва да разберете как микроконтролерът се стартира и как условията на захранване влияят върху поведението му.Тази статия обяснява основните характеристики и архитектура на микроконтролерите LPC84x, заедно с техните изисквания за захранване, механизми за нулиране и последователност на стартиране.Той също така обсъжда често срещани проблеми със захранването при стартиране и практически начини, по които можете да ги отстраните.

Каталог

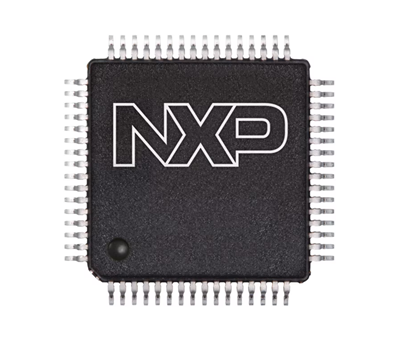

Фигура 1. Микроконтролер LPC84x

Преглед на проблеми със захранването при стартиране на LPC84x

Микроконтролерите LPC84x се използват широко във вградени системи, защото съчетават способност за обработка, памет и периферни устройства в компактно и енергийно ефективно устройство.Въпреки това надеждната работа зависи в голяма степен от стабилен и добре контролиран процес на захранване.По време на стартиране проблеми като нестабилно захранващо напрежение, неправилна скорост на нарастване на напрежението или непоследователни условия за нулиране могат да повлияят на начина, по който микроконтролерът се инициализира.Тези условия могат да попречат на устройството да достигне нормална работа или да забавят стартирането на системата.

Характеристики на микроконтролерите LPC84x

1. ARM Cortex-M0+ Core

Серията LPC84x е изградена около процесора ARM Cortex-M0+, който е оптимизиран за ниска консумация на енергия и ефективна производителност.Това 32-битово ядро ​​поддържа бързо обработване на прекъсвания и детерминирано изпълнение, което го прави подходящо за вградени приложения.Неговата проста архитектура позволява да се изгради компактен фърмуер, като същевременно се поддържат надеждни възможности за обработка.Ядрото също поддържа стандартни инструменти за разработка на ARM за по-лесно програмиране и отстраняване на грешки.

2. Вградена флаш памет

Тези микроконтролери включват вградена флаш памет, използвана за съхраняване на програмен код и фърмуер.Вътрешната флаш памет обикновено осигурява достатъчно място за вградени приложения, без да изисква външни устройства с памет.Интегрираната светкавица позволява по-бърз достъп до инструкциите и подобрява цялостната ефективност на системата.Той също така опростява дизайна на хардуера, тъй като микроконтролерът може да работи независимо след програмиране.

3. SRAM памет

Семейството LPC84x интегрира вътрешен SRAM за съхранение на данни по време на изпълнение и стекови операции.Тази памет позволява бърз достъп до променливи, буфери и данни за временна обработка.Бързата SRAM подобрява скоростта на изпълнение, тъй като процесорът има достъп до данни, без да чака външна памет.Той също така поддържа многозадачни операции в рамките на вградени приложения.

4. Гъвкави серийни комуникационни интерфейси

Налични са множество комуникационни периферни устройства за свързване на външни устройства и модули.Те включват UART интерфейси за серийна комуникация, SPI интерфейси за високоскоростна периферна комуникация и I²C интерфейси за сензорни и контролни мрежи.Тези вградени комуникационни блокове опростяват хардуерната интеграция във вградени проекти.Може да се използва за свързване на дисплеи, сензори, устройства с памет и други цифрови компоненти.

5. Аналогова периферна поддръжка

Микроконтролерите LPC84x включват интегрирани аналогови функции като 12-битов аналогово-цифров преобразувател (ADC).Това позволява на устройството да измерва аналогови сигнали от сензори или външни вериги.Някои варианти включват и функционалност на цифрово-аналогов преобразувател (DAC) за генериране на аналогови изходи.Тези възможности позволяват на микроконтролера да взаимодейства директно със сигнали.

6. Гъвкава I/O конфигурация

Изводите за вход/изход с общо предназначение (GPIO) позволяват на микроконтролера да взаимодейства с външни хардуерни компоненти.LPC84x включва гъвкави функции за конфигуриране на щифтове, които позволяват множество функции да бъдат присвоени на един щифт.Тази гъвкавост помага за оптимизиране на оформлението на печатни платки и максимизиране на наличните периферни устройства.GPIO щифтовете могат да бъдат конфигурирани за цифров вход, изход или алтернативни периферни функции.

7. Режими на работа с ниска мощност

Включени са режими с ниска мощност, за да се намали консумацията на енергия в приложения, захранвани от батерии.Тези режими позволяват на микроконтролера да деактивира неизползваните периферни устройства или да намали тактовата честота на системата по време на периоди на неактивност.Функциите за управление на захранването помагат за удължаване на живота на батерията в преносимите устройства.Системата може бързо да се върне към активна работа, когато е необходимо.

8. Интегриран таймер и контролни модули

Интегрирани са различни модули за таймери, за да поддържат измерване на времето, генериране на сигнали и контрол на събития.Те включват многоскоростни таймери, таймери с възможност за конфигуриране на състоянието и таймери за наблюдение.Таймерите позволяват прецизен контрол на времето във вградени системи като управление на мотори, време за комуникация или планиране на периодични задачи.Тези модули подобряват надеждността и производителността на системата.

Преглед на блоковата схема на LPC84x

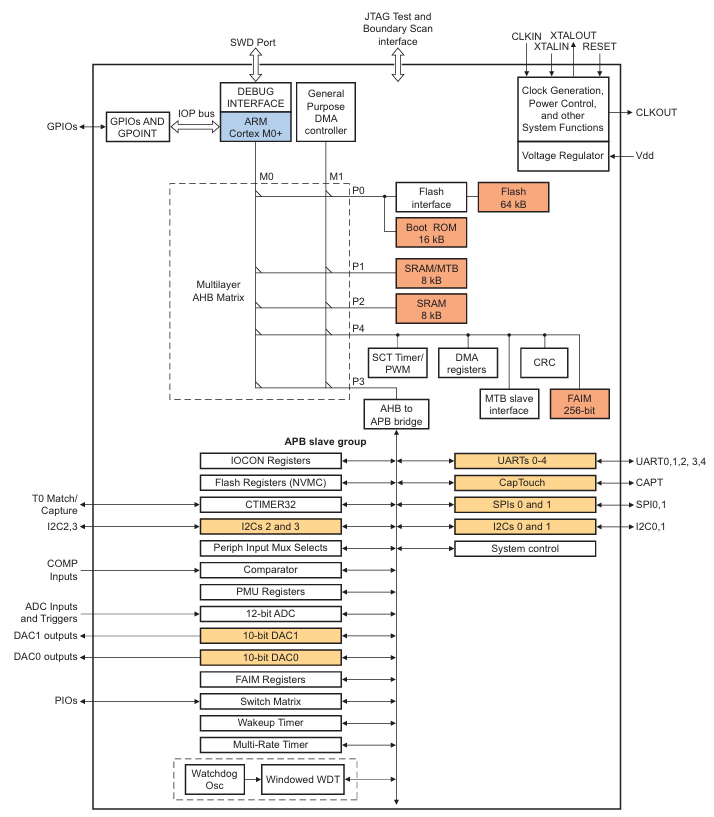

Фигура 2. Блокова схема на микроконтролер LPC84x

Архитектурата LPC84x интегрира множество функционални блокове, които работят заедно, за да изпълняват вградени задачи за обработка.В центъра на системата е ARM Cortex-M0+ CPU, който изпълнява програмни инструкции, съхранени във вътрешна флаш памет, докато осъществява достъп до данни от SRAM.Многослойна AHB шинна матрица свързва процесора с модули памет и периферни интерфейси, което позволява ефективна комуникация между вътрешните компоненти.Генерирането на тактови часовници и управлението на захранването блокират времето за контрол на системата и осигуряват стабилна работа на устройството в различни режими на производителност.Интерфейсите за отстраняване на грешки като SWD позволяват програмиране и тестване на фърмуер по време на разработката.Различни периферни устройства, включително таймери, комуникационни модули и аналогови интерфейси, са свързани чрез вътрешната шинна система, за да осигурят взаимодействие с външни устройства.Заедно тези блокове образуват компактна микроконтролерна архитектура, проектирана за ефективно вградено управление.

LPC84x Изисквания за захранване

Параметър	Символ	Типичен / диапазон
Захранващо напрежение	VDD	1,8 V – 3,6 V
Аналогово захранващо напрежение	VDDA	1,8 V – 3,6 V
Работно напрежение (типично)	VDD	3,3 V
Праг на напрежението при включване	VPOR	~1,5 V (типично)
Ниво на кафяво напрежение	VBOR	Конфигурируем (~1,7–2,7 V)
Активен режим Ток	IDD	Зависи от устройството
Ток на дълбок сън	IDD(DS)	Много ниско (µA диапазон)
Максимално GPIO напрежение	VIO	До VDD
Работен температурен диапазон	ТА	−40°C до +105°C
Препоръчителен разединителен кондензатор	—	0,1 µF близо до всеки VDD щифт

LPC84x Нулиране на източници и поведение при стартиране

Нулиране при включване (POR)

Power-On Reset (POR) е вътрешен механизъм за нулиране, който се активира автоматично, когато за първи път се подаде захранване към микроконтролера LPC84x.Основната му цел е да поддържа системата в състояние на нулиране, докато захранващото напрежение достигне безопасно работно ниво.Когато устройството се включи, веригата POR следи захранващото напрежение и предотвратява преждевременното изпълнение на инструкции от процесора.След като напрежението стане стабилно, условието за нулиране се освобождава и процесорът започва да изпълнява код от вътрешна флаш памет.Това гарантира, че микроконтролерът винаги стартира в предвидимо състояние след подаване на захранване.Във вътрешната архитектура системата за нулиране взаимодейства с часовника и блоковете за управление на захранването, преди да започне нормалната работа.Този механизъм формира основата на процеса на стартиране на LPC84x.

Нулиране на изгасване (BOR)

Brown-Out Reset (BOR) е защитен механизъм, който нулира микроконтролера LPC84x, когато захранващото напрежение падне под безопасен работен праг.Целта му е да предотврати работата на процесора при нестабилни условия на напрежение, които биха могли да причинят непредсказуемо поведение.Когато напрежението падне под конфигурираното ниво, веригата BOR задейства нулиране на системата, за да защити паметта и периферните състояния.След като захранващото напрежение се върне на стабилно ниво, устройството се рестартира нормално.Тази функция помага за поддържане на надеждна работа в системи, където могат да възникнат колебания в мощността.Във вътрешната архитектура веригите за наблюдение на напрежението работят заедно с блока за управление на мощността, за да открият условия на ниско напрежение.В резултат на това микроконтролерът може да се възстанови безопасно от временни спадове на напрежението.

Външен щифт за нулиране (RESET)

Външният щифт RESET осигурява хардуерен метод за нулиране на микроконтролера LPC84x извън чипа.Позволява на външни устройства или управляващи сигнали да принудят микроконтролера да се нулира, когато е необходимо.Когато сигналът RESET стане активен, процесорът спира да изпълнява инструкции и се връща към първоначалното състояние на стартиране.Това гарантира, че системата може да се рестартира чисто по време на определени работни събития.След като сигналът за нулиране бъде пуснат, устройството изпълнява вътрешния си процес на инициализация, преди да стартира отново фърмуера.Външното управление за нулиране често се използва по време на програмиране, отстраняване на грешки или надзор на системата.Във вътрешната структура на системата този път за нулиране се свързва директно с централния контролер за нулиране.

Нулиране на Watchdog

Нулиране на watchdog възниква, когато таймерът watchdog открие, че системният софтуер вече не работи правилно.Таймерът за наблюдение непрекъснато следи изпълнението на програмата, като изисква периодични актуализации от работещия фърмуер.Ако софтуерът не успее да обнови таймера в рамките на очаквания период, таймерът изтича и задейства нулиране на системата.Този механизъм предпазва системата от софтуерни сривове, безкрайни цикли или неочаквани грешки на фърмуера.След извършване на нулирането, микроконтролерът се рестартира и започва да изпълнява програмата отново.Във вътрешната архитектура таймерът за наблюдение работи заедно с логиката и таймерите за управление на системата.Целта му е да подобри цялостната надеждност на системата и да поддържа непрекъсната работа във вградените системи.

LPC84x Последователност на включване

1. Стабилизиране на захранването

Когато за първи път се подаде напрежение към устройството, вътрешните вериги изискват кратък период, за да се стабилизира захранващото напрежение.По време на този етап вътрешните регулатори и блоковете за управление на захранването установяват подходящи нива на напрежение за процесора и периферните устройства.Микроконтролерът остава неактивен, докато се случи тази стабилизация.Това предотвратява ненадеждно поведение по време на ранния етап на включване.Стабилното напрежение гарантира, че вътрешните логически вериги могат да работят правилно.

2. Активиране на нулиране при включване

След като захранването започне да се стабилизира, веригата за нулиране при включване поддържа процесора в състояние на нулиране.Това нулиране не позволява на процесора да изпълнява инструкции, докато напрежението достигне безопасно ниво.Контролерът за нулиране следи непрекъснато захранващото напрежение по време на този етап.Само когато напрежението надвиши необходимия праг, нулирането започва да се освобождава.Това гарантира, че микроконтролерът започва с чисто състояние на системата.

3. Инициализация на вътрешния часовник

След като условията за нулиране бъдат изчистени, микроконтролерът инициализира вътрешната си часовникова система.Тактовият генератор стартира вътрешния осцилатор, който осигурява синхронизиране на процесора и периферните операции.Този часовник се превръща в основния референтен момент за изпълнение на системата.Процесорът не може да изпълнява инструкции без източник на стабилен часовник.Следователно инициализирането на часовника е важен етап от стартирането на системата.

4. Инициализация на паметта

По време на следващия етап процесорът подготвя структурите на вътрешната памет, използвани от програмата.Флаш паметта предоставя инструкциите за фърмуера, докато SRAM съхранява данни за времето на изпълнение.Системата също така подготвя векторната таблица, използвана за обработка на прекъсвания.Тази настройка на паметта позволява на процесора да намери правилно входната точка на програмата.Правилната инициализация на паметта гарантира гладко изпълнение на фърмуера.

5. Периферна инициализация

След подготовката на паметта системата активира важни вътрешни периферни устройства.Тези периферни устройства могат да включват таймери, комуникационни модули и контролни регистри, изисквани от фърмуера.Някои периферни устройства остават дезактивирани, докато приложният софтуер не ги активира.Етапът на инициализация гарантира, че основната системна среда е готова.Тази стъпка подготвя устройството за изпълнение на приложението.

6. Изпълнението на фърмуера започва

След като всички вътрешни стъпки за инициализация са завършени, процесорът започва да изпълнява фърмуера, съхранен във флаш паметта.Изпълнението обикновено започва от вектора за нулиране, дефиниран в програмния код.От този момент вграденото приложение контролира работата на системата.Фърмуерът конфигурира периферни устройства, обработва входни сигнали и изпълнява системни задачи.Това маркира прехода от стартиране на хардуера към време на изпълнение на приложението.

Често срещани проблеми със захранването при стартиране на LPC84x

• Бавна промяна на напрежението по време на включване

Ако захранващото напрежение се повишава твърде бавно, вътрешните вериги за нулиране може да се държат непредвидимо.Бавната скорост на нарастване може да забави правилното освобождаване на нулирането и да повлияе на инициализацията на устройството.В някои системи процесорът може да се опита да стартира, преди напрежението да е напълно стабилно.Това може да доведе до непоследователно поведение при стартиране.

• Шум или нестабилност на захранването

Електрически шум по захранващата линия може да попречи на стабилното стартиране на микроконтролера.Шумът може да причини временни спадове на напрежението, които да задействат неволно нулиране.Тези колебания могат да повлияят на вътрешния часовник и логическите вериги.В резултат на това микроконтролерът може да се рестартира многократно.

• Недостатъчни разделителни кондензатори

Лошото отделяне в близост до захранващите щифтове на микроконтролера може да причини нестабилно напрежение по време на стартиране.Бързите промени в тока вътре в чипа изискват близки кондензатори за стабилизиране на захранването.Без правилно разединяване може да възникнат пикове на напрежението.Тази нестабилност може да повлияе на инициализацията на системата.

• Падане на напрежението по време на стартиране

Ако захранването не може да осигури достатъчен ток при стартиране, напрежението може да падне за кратко.Тази ситуация може да предизвика условия за рестартиране на изгасване.Такива спадове могат да възникнат, когато други компоненти в системата стартират едновременно.Тези временни спадове могат да прекъснат процеса на зареждане.

•Нулирайте нестабилността на сигнала

Външните сигнали за нулиране, които варират по време на включване, могат да причинят многократни нулирания.Ако сигналът за нулиране не остане стабилен, микроконтролерът може никога да не завърши своята инициализация.Това може да попречи на нормалното изпълнение на фърмуера.За надеждно стартиране са необходими стабилни условия за нулиране.

• Неправилна наличност на източник на часовник

Ако системата разчита на външен източник на часовник, който не стартира правилно, процесорът може да не работи правилно.Без стабилен тактов сигнал изпълнението на инструкциите не може да започне.Това може да доведе до това системата да не реагира.Стабилността на часовника е важна за нормалното стартиране на микроконтролера.

Отстраняване на проблеми при стартиране на LPC84x

• Проверете стабилността на захранващото напрежение

Първата стъпка за отстраняване на неизправности е измерване на захранващото напрежение на микроконтролера с помощта на осцилоскоп или мултицет.Напрежението трябва да остане в препоръчителния работен диапазон по време на стартиране.Всякакви внезапни спадове или пикове могат да показват нестабилност на захранването.Наблюдаването на вълновата форма на напрежението по време на включване може да разкрие скрити проблеми.Стабилното напрежение е важно за надеждната инициализация на микроконтролера.

• Проверете Нулиране на времето на сигнала

Сигналът за нулиране трябва да остане стабилен и правилно синхронизиран с процеса на включване.Много често наблюдават щифта за нулиране, за да потвърдят, че се държи според очакванията по време на стартиране.Нестабилен или шумен сигнал за нулиране може многократно да рестартира системата.Проверката на времето за нулиране гарантира, че инициализацията се извършва само след като захранването стане стабилно.Правилното поведение при нулиране поддържа правилното зареждане на системата.

• Проверете филтрирането на захранването

Компонентите за филтриране на мощността, като отделящи кондензатори, трябва да се изследват внимателно.Тези кондензатори помагат за поддържане на стабилно напрежение по време на бързи промени в тока.Лошото разположение или недостатъчният капацитет може да позволи шум от напрежение да повлияе на микроконтролера.Осигуряването на правилно филтриране подобрява надеждността при стартиране.Проверката на хардуера често може да разкрие липсващи или неправилно поставени кондензатори.

• Потвърдете операцията на източника на часовник

Системният часовник трябва да стартира правилно, за да може процесорът да изпълнява инструкции.Проверете сигналите на осцилатора, за да потвърдите правилната работа.Ако източникът на часовник не успее да стартира, процесорът не може да стартира фърмуер.Наблюдението на часовниковия сигнал помага да се определи дали веригите за синхронизиране функционират правилно.За нормално стартиране е необходима надеждна работа на часовника.

• Проверете кода за инициализиране на фърмуера

Кодът за стартиране във фърмуера може да повлияе на поведението при инициализация на системата.Прегледайте манипулатора за нулиране и процедурите за инициализация на системата.Неправилната конфигурация на системните регистри или периферни устройства може да забави нормалната работа.Проверката на кода за стартиране гарантира, че фърмуерът инициализира правилно хардуера.Проверката на софтуера допълва отстраняването на грешки в хардуера.

• Наблюдавайте поведението при стартиране с инструменти за отстраняване на грешки

Интерфейсите за отстраняване на грешки като SWD позволяват да се наблюдава активността на процесора по време на стартиране.С помощта на инструменти за отстраняване на грешки проверете дали процесорът достига входната точка на основната програма.Точките на прекъсване и регистрационните файлове за отстраняване на грешки помагат да се разкрие къде спира инициализацията.Този метод предоставя ценна представа за поведението на системата по време на ранните етапи на стартиране.

Заключение

Надеждното стартиране на микроконтролер LPC84x зависи от стабилното захранване, правилното поведение при нулиране и правилно работещата часовникова система.Важните етапи на стартиране включват стабилизиране на захранването, освобождаване за нулиране, настройка на часовника, подготовка на паметта и изпълнение на фърмуера.Проблеми като падане на напрежението, шум, лошо разединяване или нестабилни сигнали за нулиране могат да прекъснат този процес.Внимателният дизайн на захранването и системното отстраняване на неизправности помагат да се осигури последователно стартиране и стабилна работа на системата.
