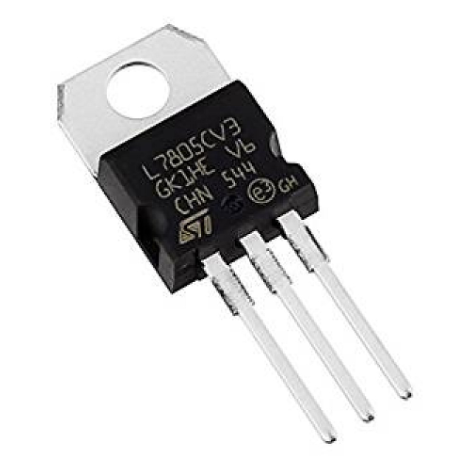

Разбиране на регулатора на напрежението 7805 IC: Характеристики и принципи на работа

В електронните вериги поддържане на стабилно напрежение се използва за осигуряване на плавното действие на компонентите, особено при наличието на колебателни източници на енергия.Регулаторите на напрежението играят активна роля в този процес, като осигуряват постоянно изходно напрежение, независимо от входните вариации или промените в условията на натоварване.Сред многото налични регулатори на напрежението, 7805 се откроява за своята простота, ефективност на разходите и надеждност.Като част от серията 78xx, той осигурява фиксиран +5V изход, което го прави необходим в многобройни цифрови и микро контролерни системи.Тази статия изследва характеристиките, спецификациите и практическите приложения на регулатора на 7805-напрежението, акцент защо остава популярен избор в индустрията на електрониката.

Каталог

7805 Спецификации на регулатора на напрежението

Спецификация	Стойност
Минимум Входно напрежение	7V
Максимум Входно напрежение	35V
Ток Оценка (IC)	1А
Максимум Изходно напрежение	5.2V
Минимум Изходно напрежение	4.8V

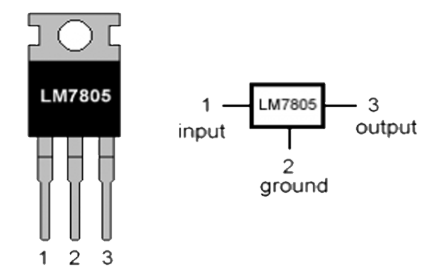

Pinout на регулатора на напрежението LM7805

The LM7805 Регулаторът на напрежението е високо ценен заради своята простота и доказана надеждност.Тя включва три първични пина: вход, земя и изход.Този раздел копае във функциите на всеки ПИН и изследва действителните приложения, включващи LM7805.

Щифт	Функция	Описание
Вход	Вход Напрежение (7V-35V)	В Този щифт на ИК се прилага положителното нерегламентирано напрежение регулация.
Земята	Земята (0V)	Това Пин е свързан към земята.Тя служи като обща референтна точка за както вход, така и изход.
Изход	Регулирани изход;5V (4.8V-5.2V)	The Регулиран 5V изход е наличен на този щифт на IC регулатора.

Ефективното управление на топлината значително влияе върху оперативната ефективност на LM7805.Тъй като генерирането на топлина е свързано с разликата в напрежението и натоварването на тока, е необходим обмислен дизайн.Техниките включват интегриране на термичен интерфейсен материал между LM7805 и радиатора за повишаване на топлинната проводимост, като се гарантира, че топлината е ефективно прехвърлена.Позициониране на LM7805 в среда с адекватен въздушен поток за подпомагане на пасивното охлаждане.

Управление на 7805 IC проблеми с отоплението

Справяне с предизвикателствата пред отоплението на 7805 -Сългото регулатор включва разбиране на основните причини, предимно неговата неефективност и характеристики на спад на напрежението.Разсейването на топлината може да бъде оценено с формулата: Генерирана топлина = (Входно напрежение - 5) Изходен ток.Например, с 15V вход и 0,5A изход, топлината, разсеяна е 5W.

Прихващането на тънкостите на разсейването на топлина е активно за правилния подбор на радиатора.Измерен подход гарантира, че радиаторът е с адекватно размер, поддържайки безопасни оперативни температури.Това не само удължава живота на регулатора, но и запазва целостта на свързаните компоненти.Понижаването на входното напрежение по -близо до изхода, да речем около 7,5 V, може значително да намали производството на топлина.Тази настройка повишава ефективността и облекчава топлинното напрежение на регулатора.

Приемането на промени в дизайна като заместване на регулатор на превключване на големи спадове на напрежението може значително да повиши ефективността на системата.Този подход не само ограничава генерирането на топлина, но и запазва енергията-значително предимство за устройствата с захранване на батерията.

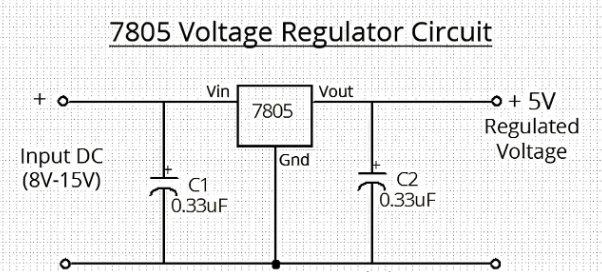

Интегриране на кондензатори с регулатора на напрежението 7805

Кондензаторите влизат в игра широко, когато регулаторът на 7805-напрежение е разположен на повече от 25 см от захранването.Те филтрират шума от променлив ток, осигурявайки стабилен постоянен сигнал.Макар и понякога да се считат за незадължителни, те са предимно от полза, когато се изисква чиста DC линия, например в мобилни зарядни устройства и логически схеми.В електронните вериги шумът от променлив ток може значително да повлияе на производителността на устройството.Кондензаторите действат като шумови филтри, изглаждат колебанията и поддържат стабилно напрежение.Това стабилно състояние е сериозно за чувствителни електронни компоненти, често определяйки дали работят оптимално или нередовно.

Стабилна постоянен ток е необходима за мобилни зарядни устройства и логически схеми.Интегрирането на кондензатори в такива настройки повишава производителността и разширява живота на компонентите.Например, зарядни устройства за мобилни телефони се възползват от намалени смущения в шума, което води до по -последователни цикли на зареждане и подобряване на здравето на батерията с течение на времето.Поставянето на кондензатори в близост до входа на мощността на регулатора 7805 се препоръчва от експерти.Това стратегическо позициониране увеличава максимално тяхната ефикасност при филтриране на шума.Използването на керамични кондензатори, известни със своята стабилност и високочестотни характеристики, допълнително подобрява качеството на изхода на постоянен ток.

Изборът на подходящи типове и стойности на кондензаторите е основен.Керамичните кондензатори са предпочитани за тяхната ниска еквивалентна серия устойчивост (ESR) и високочестотна отзивчивост.Типичната конфигурация включва 0,33 µF кондензатор при входа и 0,1 µF кондензатор при изхода на 7805 регулатори.Тази настройка гарантира оптимална високочестотна филтрация на шума и стабилизиране на напрежението.

7805 ИК Анализ на веригата

7805 IC включва основен транзистор (Q16), отговорен за щателно управление на текущия поток между входните и изходните пинове, като по този начин последователно доставя изходно напрежение от 5 волта.Тази регулаторна функция зависи от основната референция на IC BandGap, която усърдно поддържа стабилността на напрежението.Ако някакво колебание на напрежението се издигне, референцията на лентата бързо създава сигнал за грешка.

Полученият сигнал за грешка след това се усилва значително от усилвател на грешка, което прави всякакви несъответствия по -забележими за ефективна настройка.Този усилен сигнал влияе върху изходния транзистор с помощта на друг транзистор (Q15), като прецизира процеса на регулиране, за да се осигури гладък и стабилен изход на напрежение.Цялата тази процедура наподобява фино настроена контура за обратна връзка, открита в усъвършенстваните системи за управление, като се отнасят до дори незначителни отклонения, за да се поддържа стабилността.

За да подобри надеждността, 7805 IC включва няколко защитни вериги.

• Механизми за термично изключване: Тези механизми смекчат рисковете, свързани с прегряване, главно при условия на високо натоварване.Тази превантивна мярка често се използва в рискови приложения за производство за предотвратяване на катастрофални повреди.

• Текущи механизми за обработка: IC е оборудван за управление на прекомерни входни и изходни токове, предлагайки ефективни предпазни мерки срещу условия на късо съединение и ситуации на претоварване.

Подобряване на мащабирането на изхода

Регулаторът на 7805-напрежение се използва референтна лента, характерно свързана с обратната връзка на целия чип.Този вътрешен дизайн гарантира високо надеждно и стабилно регулиране на изходното напрежение.Тъй като изходът се приближава до 5V, разделител на напрежението прецизно мащабира този изход до стабилен 3.75V за референтната лента.Това мащабно напрежение играе основна роля за поддържане на точността и стабилността на изхода.

Всяко колебание в изходното напрежение ще доведе до съответно изменение в сигнала за грешка.Този сигнал за грешка действа като основен механизъм за обратна връзка.Той динамично регулира тока през изходния транзистор, докато се постигне желаният 5V изход.Често можете да откриете, че проектирането на подобни контури за обратна връзка значително повишава работата на електронните устройства.Осигуряването на постоянен изход на напрежение, въпреки промените в вариациите на натоварването или входното напрежение, прави това подходящ аспект на надежден дизайн.В ежедневните приложения надеждността на този механизъм за обратна връзка е доминираща.Например, при дизайна на захранването, поддържането на стабилността на изходното напрежение предотвратява повреда на чувствителни компоненти надолу по течението.

Обратната връзка трябва да бъде щателно проектирана и тествана при различни условия, за да се гарантира устойчивост.Прозренията, получени от обширни полеви приложения, показват, че добре настроен цикъл за обратна връзка минимизира преходните времена на реакция и подобрява цялостната стабилност на системата.Тези полеви преживявания осигуряват съкровищница от информация, която може да ръководи по -ефективни дизайни.За по -нататъшно подобряване на прецизността на системата могат да бъдат използвани определени дизайнерски практики.Избор на резистори с висока точност за разделител на напрежението.Осигуряване на условия с ниско ниво на шум за референтната лента.Доказано е, че подобни практики ефективно намаляват смущения в сигнала и подобряват точността на регулирането на напрежението.При проектиране на по -големи системи тези фактори трябва да се считат внимателно, за да се поддържа постоянна работа при всички работни условия.Прецизно настроената система предлага не само подобрена производителност, но и задоволително усещане за изработка на нещо отлично.

Приложения на регулатора на напрежението 7805

IC 7805 може да се намери в много приложения, поради своята гъвкавост и здравина.Използва се в множество домейни, включително регулатори с фиксирана изхода, уникални конфигурации за положителни и отрицателни напрежения, регулируеми регулатори на изхода, текущи регулатори и системи, нуждаещи се от регулирани двойни доставки.

Регулатори с фиксиран изход

Едно от най -често срещаните приложения на 7805 IC е да се поддържа постоянен 5V изход, независимо от вариациите на входното напрежение.Тази функция е основата за осигуряване на постоянна работа в електронните вериги.Например, в лабораторни среди, където се изисква прецизно управление на напрежението, 7805 служи като надеждно решение за поддържане на стабилни условия за експерименти и тестове.

Положителни регулатори на напрежението в отрицателни конфигурации на напрежението

Въпреки че е основно положителен регулатор на напрежението, 7805 също може да бъде конфигуриран да регулира отрицателните напрежения.Можете да постигнете това, като използвате допълнителни компоненти като кондензатори и резистори стратегически.Тази конфигурация е основно ценна за вас, работещи със наследени системи, осигурявайки начин за поддържане на съвместимост, без да изисква цялостен ремонт на инфраструктурата.

Регулируеми регулатори на изхода

7805 IC може да бъде адаптиран, за да осигури регулируеми изходи на напрежението.Чрез интегриране на външни резистори и потенциометри, устройството отговаря на различни нужди на напрежението, което го прави безценно в среда за прототипиране и разработка.Тази гъвкавост опростява процеса на проектиране, като ви позволява да тествате множество компоненти, без да се изисква различни модели на регулатора.

Текущи регулатори

Когато се сдвоява с подходяща схема, 7805 IC може да действа и като текущ регулатор.Това е особено полезно при приложения, при които стабилизираният ток е опасен, като LED драйвери и вериги за зареждане на батерията.На практика постоянният ток регулация удължава дълголетието на устройството и осигурява оптимална производителност, което го прави ключов компонент в трайните електронни дизайни.

Регулирани двойни доставки

Системите, изискващи доставки на двойно напрежение, могат да се възползват от 7805 IC.Той може да осигури стабилен положителен изход на напрежение, докато друг регулатор на напрежението управлява отрицателното захранване.Например, оперативните усилватели често се нуждаят от двойно захранване за правилното функциониране.Прилагането на 7805 в такива настройки опростява управлението на мощността и подобрява цялостната надеждност на системата.

Приложения за потребителска електроника

IC 7805 разширява своята полезност в ежедневната потребителска електроника, демонстрирайки своята практическа стойност в действителните сценарии.

• Индуктивни метри: 7805 гарантира точността на измерванията на индуктивността със стабилно захранване на напрежението, необходимо за показания без грешки.

• Телефонни зарядни устройства: Често се използва за поддържане на стабилни токове на зареждане, 7805 предпазва телефоните от повреда на надпревара.

• Преносими CD плейъри: Той осигурява стабилност на напрежението, предотвратяване на проблеми с производителността и удължаване на живота на електрониката.

• Инфрачервени разширения за дистанционно управление: 7805 осигурява последователно работа на инфрачервените системи, поддържайки комуникация между устройства за дълги периоди.

• Захранването на UPS: 7805 осигурява регламента, желания за защита на чувствителната електроника от захранващи шипове и прекъсвания.

Цитрови вериги

При проектирането на вериги за хронометри 7805 IC осигурява прецизно измерване на времето, като осигурява стабилно захранване на компонентите на времето.Това приложение се използва в сценарии, изискващи точното време, като лабораторни тестове, спортни срокове и други опасни измервателни дейности.Широката гама от приложения на 7805 IC показва неговата надеждност и адаптивност, което го прави крайъгълен камък в пейзажа на електронния регулатор.

Често задавани въпроси [FAQ]

1. Какви функции изпълнява регулаторът на 7805-напрежение?

Регулаторът на 7805-напрежение осигурява непрекъснат +5V изход, дори когато входното напрежение изпитва колебания.Поддържайки това стабилно напрежение, той служи като основен компонент за захранване на множество електронни устройства.Ще го намерите в различни приложения домакински уреди и индустриални системи.

2. Колко напрежение може да управлява 7805?

С капацитет на входното напрежение, вариращ от 7V до 35V, регулаторът на 7805-напрежението последователно осигурява +5V изход.Този обширен входен диапазон показва своята гъвкавост в различни сценарии, дори когато входните напрежения не са строго регулирани.Действителното използване подчертава способността му да поддържа надеждността в входния диапазон и здравето и дълголетието на свързаните компоненти.Това го прави адаптивен към множество електронни среди.

3. Каква трябва да бъде работната температура за регулатор на 7805-напрежение?

Стандартната работна температура за регулатор на 7805-напрежение пада между 0 ° C и 125 ° C.Въпреки това, специфичните модели могат да се предлагат с различно оценени температурни диапазони въз основа на спецификациите на производителите за справяне с различни среди или оперативни изисквания.Ефективните методи за управление на топлината като радиаторни или охлаждащи вентилатори често се прилагат за поддържане на оптимални температурни нива и задоволяване на нуждите на приложението с високо търсене.Това гарантира ефективно регулатора функционира в рамките на своите работни параметри.

4. По какво се различава LM7805 от 7805?

Както LM7805, така и 7805 означават един и същ тип регулатор на напрежението, като "LM" представлява кода на производителя, като национален полупроводник (сега Texas Instruments).И двамата доставят фиксиран +5V изход.Въпреки че основните им характеристики са идентични, етикетирането може да показва специфични за производителя разграничения и стандарти за контрол на качеството.Решението да се използва едно от другото обикновено зависи от предпочитанията на марката или наличието на пазара.
