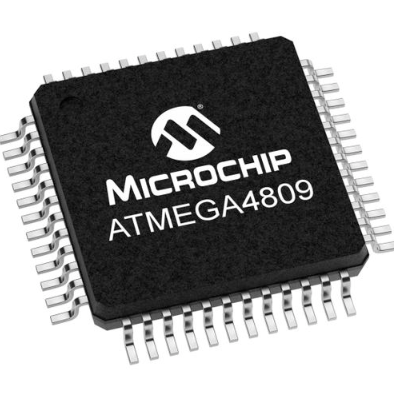

Разбиране на ATMEGA4809 MICROCONTROLLER: PINOUT, лист с данни и ключови функции

ATMEGA4809 Microcontroller, част от 0-серията Megaavr® на Microchip, е мощен инструмент за търсене на баланс между производителност, гъвкавост и ефективност.Работейки с честоти до 20 MHz, този микроконтролер интегрира процесора AVR® с хардуерна мултипликатор, което го прави идеален за широк спектър от приложения от потребителската електроника до системите за индустриален контрол.В тази статия ще проучим Pinout, ключовите характеристики и разширените функции на ATMEGA4809, подчертавайки защо той се откроява като стабилен избор както за прости, така и за сложни проекти.

Каталог

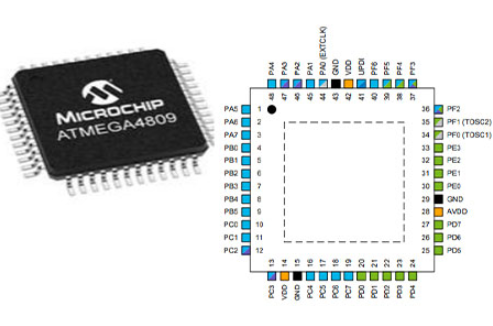

Pinout of Atmega

CAD модел на атмега

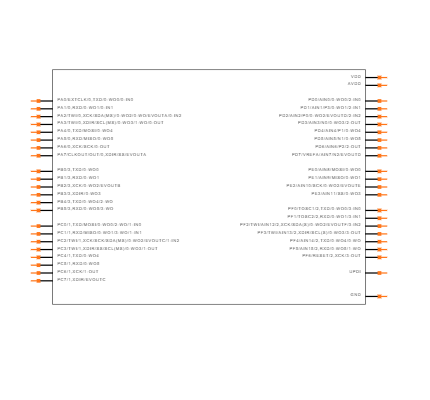

Символ

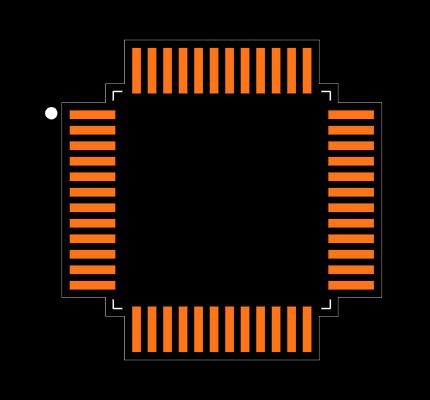

Отпечатък

ATMEGA4809 Преглед

Като отличен член на Megaavr® 0-серията, ATMEGA4809 се откроява чрез включване на AVR® процесор с хардуерна мултипликатор, който може да работи с честоти до 20 MHz.Този микроконтролер е достъпен в различни конфигурации, включващи до 48 kb флаш памет, 6 kb SRAM и 256 байта EEPROM в рамките на 28- до 48-пинови пакета.Неговият дизайн се фокусира върху гъвкава архитектура с ниска мощност, която интегрира сложни функции като системата на събитията, сънливост, точни аналогови функции и най-съвременни периферни устройства, отразяващи най-новите иновации на Microchip.

Архитектура и изпълнение

• AVR процесор и мултипликатор на хардуер: Снабден с AVR® процесор, допълнен от хардуерен умножител, ATMEGA4809 осигурява забележителна изчислителна ефективност и производителност.Работейки със скорост до 20 MHz, този дует повишава скоростта на изпълнение за сложни математически операции.Такива възможности правят микроконтролера добре подходящ за приложения, изискващи висока точност и бърза обработка.Дизайнът се харесва на тези, които се стремят да постигнат баланс между потреблението на енергия и производителността, предлагайки хармонично приспособяване към различни технически нужди.

•Конфигурации на паметта: Със своите гъвкави опции за памет, ATMEGA4809 осигурява конфигурации до 48 kb флаш памет, 6 kb SRAM и 256 байта EEPROM.Тази адаптивност се грижи за широк спектър от нужди от приложение, от прости задачи, изискващи минимална памет до по -сложни приложения, които се нуждаят от значително съхранение.Сценариите в реалния свят показват, че балансираната настройка на паметта може значително да подобри производителността и отзивчивостта на системата.

Характеристики с ниска мощност

• Система за събития: Системата за събития на ATMEGA4809 позволява директна периферна към периферна комуникация, като елиминира нуждата от интервенция на процесора.Тази функция понижава консумацията на енергия и повишава ефективността, като позволява да бъдат изпълнени задачите с минимални събуждания на процесора.Чрез намаляване на натоварването на процесора, той удължава живота на батерията в преносимите устройства и подобрява цялостната ефективност на системата.Тази дизайнерска философия подчертава смесица от производителност и опазване на енергията, резонирайки с приложения, които дават приоритет на нискоенергийната употреба.

• Технология за сън: Технологията Sleepwalking дава възможност на периферните устройства да работят независимо, докато процесорът остава в режим на сън с ниска мощност.Тази способност гарантира, че основните задачи се изпълняват с минимално изтегляне на мощност, оптимизиране на дълголетието на устройството и оперативната ефективност.Опитът от различни реализации подчертава значението на такива техники за пестене на енергия в приложения, където енергийната ефективност е отлична.

Аналогови възможности

ATMEGA4809 може да се похвали с прецизна аналогова функционалност, включваща аналогови-цифрови преобразуватели (ADC), цифрово-аналогови конвертори (DAC) и сравнители.Тези аналогови периферни устройства осигуряват точна аналогова обработка на сигнала, използвана в приложения, включващи събиране на сензорни данни, обработка на аудио сигнали и други сценарии, при които са необходими точни аналогови измервания.Практическите употреби често показват, че поддържането на висока аналогова точност е основно за постигане на надеждна и последователна ефективност на системата.

Периферни устройства и разширяемост

Надарен с усъвършенствани периферни устройства, ATMEGA4809 поддържа широк спектър от приложения.Тези периферни устройства разширяват възможностите на микроконтролера с интерфейси за комуникационни протоколи, таймери и модулация на ширината на импулса (PWM).Такъв изчерпателен периферен набор дава възможност на ATMEGA4809 да се адаптира към различни и сложни дизайни, насърчавайки иновативни решения чрез своята гъвкавост и разширяване.

Подробни спецификации

Ето таблицата за техническа спецификация за технологията Microchip ATMEGA4809-AFR.

Тип	Параметър
Фабрика Време за водене	13 Седмици
Монтаж Тип	Повърхност Монтиране
Пакет / Случай	48-TQFP Изложена подложка
Повърхност Монтиране	Да
Данни Конвертори	A/d 16x10b
Номер на I/OS	41
Rom (дума)	24,576
Експлоатация Температура	-40 ° C. до 125 ° C TA
Опаковане	Лента & REEL (TR)
Серия	MEGAAVR® 0
Част Статус	Активен
Влага Ниво на чувствителност (MSL)	3 (168 часа)
Номер на терминации	48
Hts Код	8542.31.00.01
Терминал Позиция	Quad
Терминал Форма	Gullwing
Доставка Напрежение	3V
Терминал Стъпка	0,5 мм
База Номер на част	ATMEGA4809
JESD-30 Код	S-PQFP-G48
Доставка Напрежение-Max (VSUP)	5.5V
Доставка Напрежение-мин (VSUP)	1.8V
Осцилатор Тип	Вътрешен
Скорост	20MHz
Рам Размер	6k x 8
Напрежение - Доставка (VCC/VDD)	1.8V до 5.5V
UPS/UCS/Периферна ICS тип	Микроконтролер, RISC
Ядро Процесор	Avr
Периферни устройства	Кафяво-аут Откриване/нулиране, por, pwm, wdt
Часовник Честота	20MHz
Програма Тип памет	Светкавица
Ядро Размер	8-битов
Програма Размер на паметта	48kb (48k x 8)
Свързаност	I2c, SPI, UART/USART
Бит Размер	16
Има ADC	Да
DMA Канали	Не
PWM Канали	Не
DAC Канали	Не
EEPROM Размер	256 x 8
На чип Програма ROM ширина	16
Граница Сканиране	Не
Формат	Фиксирана точка
Интегриран Кеш	Не
Рам (думи)	512
Номер на сериен I/OS	4
Номер на таймери	5
Номер на външни прекъсвания	41
На чип Ширина на RAM на данни	16
Дължина	7 мм
Височина Седнал (Макс)	1,2 мм
Ширина	7 мм
Rohs Статус	Rohs3 Съвместим

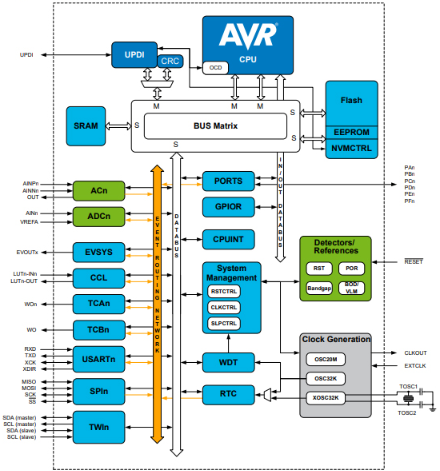

Блокова схема на ATMEGA4809

АТМЕГА4809 Характеристики

Подобрен хардуерна мултипликатор за SWIFT изчисления

ATMEGA4809 може да се похвали с високоефективен хардуерна умножител, който ускорява изключително много аритметичните операции.Това е най -вече изгодно за приложения, включващи интензивна математическа обработка, като по този начин повишава изчислителната ефективност.Примерите включват криптография, обработка на сигнали и действителен анализ на данни, при които хардуерният умножител може значително да намали времето за обработка, оптимизиране на производителността на системата.

Три режима на сън за оптимизирано управление на мощността

Микроконтролерът поддържа три режима на сън.

• Режим на празен ход: запазва активността на процесора, като същевременно намалява мощността до периферни устройства, идеални за сценарии, които изискват бързо време за реакция.

• Режим на готовност: Запазва повече енергия чрез спиране на процесора и поддържане на полезни оперативни състояния, приспособяване за приложения с периодична активност.

• Режим на захранване на захранване: предлага максимални икономии на енергия, като спре всички дейности, подходящи за устройства с батерия със спорадично използване.

Система за събития за периферна координация без тежест на процесора

Забележителен атрибут е системата на събитията, която позволява на периферните устройства да си взаимодействат директно без участието на процесора.Това намалява латентността и засилва общата реакция на системата чрез разтоварване на периферната координация.Такъв механизъм е безценен в действителните системи за управление, където времето и прецизността са активни.Архитектурата на системата на събитията, подобна на техниките за директен достъп до паметта, свежда до минимум затрудненията на процесора, повишавайки ефективността.

Таймер за наблюдение (WDT) за стабилност на системата

Интегрираният таймер на таймера засилва надеждността на системата чрез наблюдение и възстановяване от оперативни хълцания.WDT действа като механизъм за неуспешно действие, като нулира микроконтролера при откриване на неотговорност, като по този начин се отклонява от системата се срива.Този слой на надеждност се използва най -вече в системите за индустриален контрол и потребителската електроника, като гарантира засилена сигурност и стабилност.

Възстановяване на захранване (POR) и откриване на кафяво (BOD) за последователна работа

За безопасно стартиране и надеждна работа, ATMEGA4809 включва.

• RESET POWER-ON (POR): Инициира микроконтролера при възстановяване на мощността, като осигурява постоянно състояние на стартиране.

• Откриване на кафяво-аут (BOD): предпазва от колебания на напрежението, които могат да компрометират стабилността на устройството, като автоматично нулират системата, когато напрежението падне под зададен праг.

Интерфейс за програмиране и отстраняване на грешки в едно-пин (UPDI) за ефективно развитие

Интерфейсът за отстраняване на грешки в едно-пинната програма (UPDI) значително облекчава процесите на развитие и отстраняване на грешки.Този интерфейс намалява физическите и процедурните сложности, обикновено свързани с програмирането и грешката на микроконтролери, подобрявайки производителността на разработчиците.Простотата на UPDI е най -вече полезна за итеративните цикли на развитие, където бързото тестване и отстраняване на грешки са основни за навременното завършване на проекта.

По същество атрибутите на ATMEGA4809 предоставят универсална и ефективна платформа, подходяща за широк спектър от приложения, включително потребителска електроника и индустриална автоматизация.Чрез интегриране на усъвършенстваното управление на мощността, възможностите за бързо изчисляване и стабилните характеристики на надеждността, той осигурява страхотна основа за разработване на високоефективни, надеждни системи.

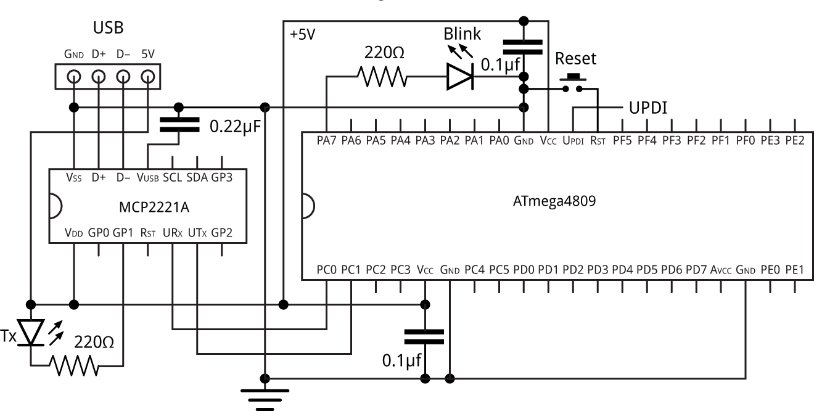

Circuit Atmega4809

Сравнение на ATMEGA4809 и ATMEGA328

Сравнение на производителността и ефективността

И двете ATMEGA4809 и Atmega328 осигуряват сравними нива на производителност.ATMEGA328, често срещан в дъските на Arduino, се откроява в ефективността на мощността.Този микроконтролер интегрира технологията PicOpower на Atmel, което позволява по -ниска консумация на енергия, без да се жертва производителността.

Архитектурни различия

Разглеждайки по -отблизо архитектурите, ATMEGA4809 осигурява определени подобрения през ATMEGA328.ATMEGA4809 предлага гъвкава периферна конфигурационна система.Тази гъвкавост осигурява по -добра цялостна производителност на системата.Системата е по -адаптивна, особено в приложения, включващи множество сензори или периферни устройства.

Програмиране и развитие

По отношение на програмирането и развитието, обратната съвместимост на ATMEGA4809 с ATMEGA328 е изгодна.Тази съвместимост опростява процеса на миграция на съществуващи проекти, първоначално проектирани за ATMEGA328.Разширените инструменти за отстраняване на грешки, поддържани от ATMEGA4809, могат да бъдат изключително полезни в сложни проекти, което позволява ранно идентифициране и разрешаване на издания.

Консумация на енергия в практически приложения

Разликите в потреблението на енергия стават очевидни най -вече в действителните приложения.За устройства с батерия, възможностите на PicOpower на ATMEGA328 могат да удължат оперативните периоди между таксите.Разширените функции за спестяване на мощност на ATMEGA4809 могат да оптимизират използването на енергия допълнително, особено полезно в приложенията с ултра ниска мощност.

Бъдеща доказателство и гъвкавост

Като се има предвид, че много подобрени функционалности на ATMEGA4809 го правят по-универсален вариант.По -широката му поддръжка за периферни устройства и подобрено управление на паметта са активни за сложни, развиващи се приложения.Тези функции осигуряват стабилна основа за бъдещи иновации и разширения, което го прави идеален за планиране на надстройки.

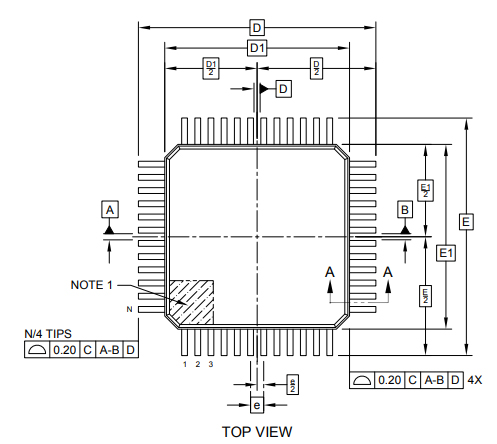

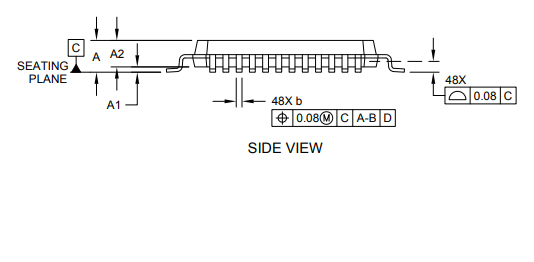

Пакет от Atmega4809

Информация за производителя

Microchip Technology Inc., базирана в Чандлър, Аризона, се отличава с предлагането на широк спектър от микроконтролери и аналогови полупроводници.Тази компания е известна с намаляване на рисковете за развитие, намаляване на системните разходи и ускоряване на времето на пазара.Чрез своята висококачествена поддръжка и надеждни продукти Microchip твърдо установи лидерството си в бранша.

ATMEGA4809 се откроява сред предложенията на Microchip поради своите разширени възможности и адаптивна архитектура, което го прави подходящ за разнообразни приложения, изискващи стабилни и ефективни решения.Този микроконтролер поддържа широк спектър от функционалности, което го прави без усилие да се интегрира в различни системи.

DataSheet PDF

ATMEGA4809-AFR таблици с данни:

ATMEGA4808/4809 DataSheet.pdf

Често задавани въпроси [FAQ]

1. Какво е ATMEGA4809?

ATMEGA4809 е сложен микроконтролер, който използва 8-битовия AVR® процесор.Този усъвършенстван хардуер се предлага с интегриран мултипликатор и работи със скорост до 20 MHz.Той предлага значителни 48 kb флаш памет, 6 kb SRAM и включва 256 байта EEPROM, всички спретнато се помещават в пакет от 48 пина.Със своя здрав дизайн той се грижи за различни сложни приложения и команди.

2. За какво може да се използва ATMEGA4809?

8-битовият микроконтролер ATMEGA4809 ATMEGA4809 е планиран да оптимизира силно отзивчивите приложения за команда и контрол.Той значително подобрява функционалността на действителните системи за управление.Неговата универсална природа позволява да се използва в цялостни архитектури, базирани на микропроцесори, или като независими процесори в рамките на командните и контролите.Използването на този микроконтролер може да повиши работата на различни проекти.

3. Как ATMEGA4809 подобрява приложенията в реално време?

ATMEGA4809 адресира нарастващите изисквания за скорост и ефективност в действителните системи.Умножител на хардуера и високата работна честота (до 20 MHz) позволяват бързо обработка и бързо реагиране.Тези приложения за ползи, изискващи незабавна обратна връзка и прецизен контрол, като роботика и системи за автоматизация.Като включите ATMEGA4809, можете да отговорите на взискателните нужди на действителните приложения.

4. Има ли допълнителни функции, които подобряват използваемостта на ATMEGA4809?

Всъщност ATMEGA4809 е оборудван с множество периферни характеристики, които увеличават неговата използваемост.Те включват множество комуникационни интерфейси като UART, SPI и I2C, които улесняват безпроблемната интеграция с други цифрови устройства.В допълнение, той може да се похвали със стабилни аналогови характеристики, включително ADC и DACs, което го прави много подходящ за взаимодействие на сензора и обработка на аналогови сигнали.Тези функции се комбинират, за да направят ATMEGA4809 универсален инструмент за широк спектър от цифрови и аналогови задачи.

5. Как ATMEGA4809 се сравнява с други микроконтролери в нейния клас?

В сравнение с други микроконтролери в своя клас, ATMEGA4809 се откроява поради балансираната си комбинация от капацитет на паметта, скорост на обработка и периферни интеграции.8-битовата му архитектура, допълнена от ефективни функции за управление на мощността, я прави оптимален избор за приложения, при които консумацията на енергия е сериозен фактор.Този баланс гарантира, че осигурява надеждна ефективност, без да се компрометира ефективността.

6. Може ли ATMEGA4809 да се използва в образователни проекти?

ATMEGA4809 служи като отлична платформа за образователни цели.Неговата ясна архитектура и цялостна документация го правят подходящ за учене и експерименти.Като се ангажирате с този микроконтролер, можете да придобиете ценна представа за разработването на системите, командването и контролната логика на вградените системи, както и действителния дизайн на системата.ATMEGA4809 създава практическа среда, за да изследвате и иновации.
