Какво е Flyback диод?Как работи и защо вашата верига се нуждае от такъв

В тази статия ще научите какво е flyback диод и защо имате нужда от него във вериги с релета, двигатели и соленоиди.Ще разберете как се създава обратно ЕМП, когато токът внезапно спре и как може да повреди превключващите ви устройства.Статията обяснява как работи flyback диодът, къде трябва да го поставите и как да изберете правилния.Ще видите също общи типове диоди и как се използват във вериги.

Каталог

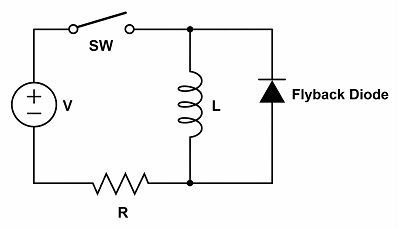

Фигура 1. Верига на обратен диод

Какво е Flyback диод?

Flyback диодът е защитен диод, свързан в индуктивна верига за предотвратяване на пикове на високо напрежение при внезапно изключване на тока.Нарича се още диод със свободен ход, амортизиращ диод или диод с обратно ЕМП.Този диод се използва главно с бобини като релета, соленоиди и двигатели, които съхраняват енергия в магнитно поле.Когато превключващото устройство се изключи, съхранената енергия може да създаде опасно обратно напрежение.Обратният диод предпазва транзисторите, MOSFET и други превключващи компоненти от повреда, причинена от обратната ЕМП в индуктивни вериги.

Защо е необходим диод за обратно движение?

Индуктивните компоненти като намотки и релета съхраняват енергия под формата на магнитно поле, докато през тях протича ток.Когато захранването внезапно бъде изключено, магнитното поле се срива много бързо.Тази внезапна промяна в тока генерира пик на високо напрежение, известен като обратна ЕМП (електродвижеща сила).Скокът на напрежението може да бъде много по-висок от захранващото напрежение и може да повреди чувствителните превключващи устройства.Необходим е обратен диод, за да се предотврати този преходен процес с високо напрежение да разруши или отслаби компонентите на веригата.

Как работи Flyback диод?

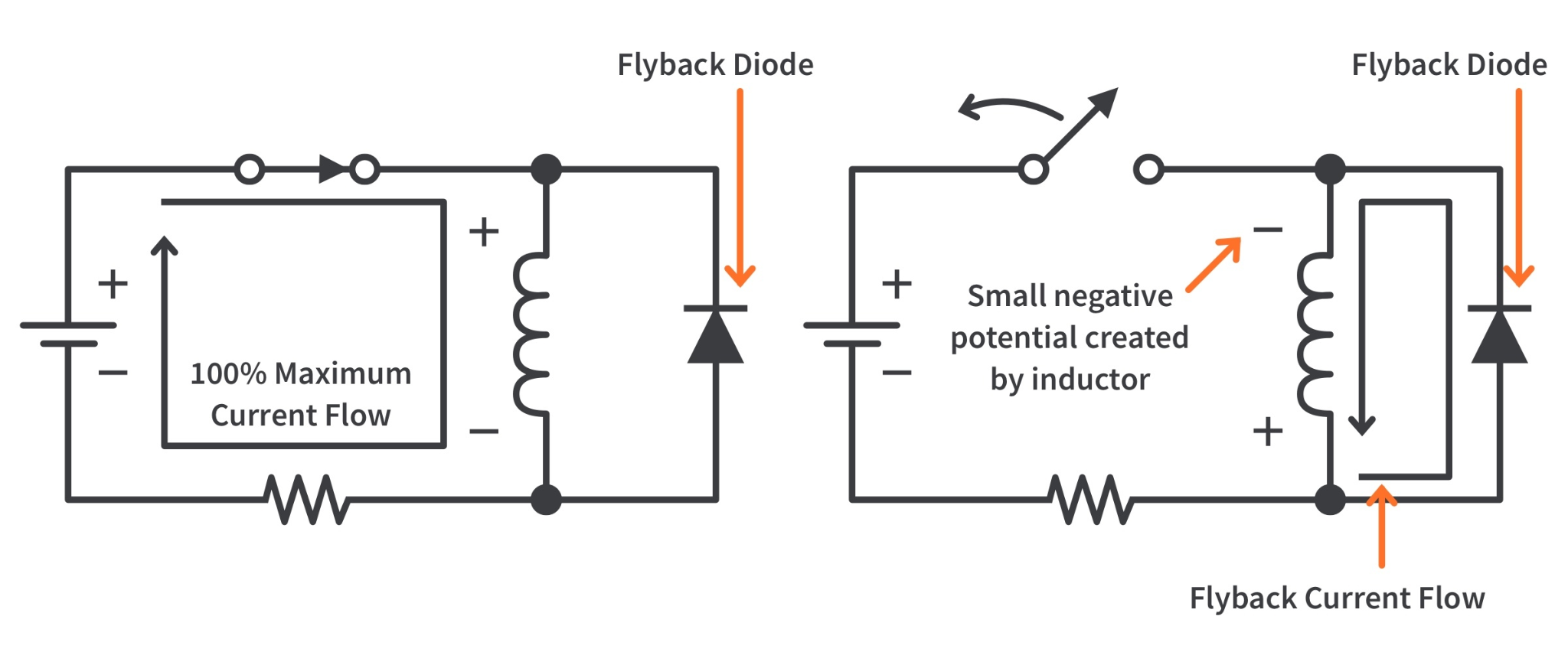

Фигура 2. Работа на обратноходовия диод (нормални и условия на изключване)

При нормална работа, когато превключвателят е затворен и през намотката протича ток, диодът за обратно движение е обратно предубеден и не провежда.В това състояние той остава неактивен и не засяга веригата.Когато превключвателят се отвори, токът през индуктора не може да спре незабавно, тъй като индукторите устояват на внезапни промени в тока.Свиващото се магнитно поле създава обратно напрежение в намотката.Това обратно напрежение предупреждава обратния диод, позволявайки на тока да циркулира през намотката и диодния контур.Рециркулационният ток постепенно намалява с освобождаването на съхранената енергия.По време на този процес диодът ограничава напрежението до безопасно ниво, предпазвайки превключващото устройство от пикове на високо напрежение.

Поставяне на диода за обратно движение във верига

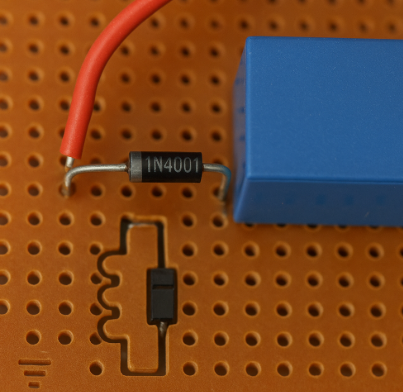

Фигура 3. Свързване на обратен диод

Flyback диод е свързан паралелно с индуктивния товар, като релейна намотка или намотка на мотор.Диодът е поставен с правилна полярност, което означава, че неговият катод се свързва към положителната захранваща страна на намотката, а неговият анод се свързва към отрицателната страна.Тази ориентация гарантира, че диодът остава обратно предубеден по време на нормална работа.Когато превключвателят се изключи, полярността на бобината се обръща и диодът става предубеден.Както е показано на фигура 3, свързването на диода директно през бобината осигурява незабавна защита на превключващото устройство.

Как да изберем правилния диод за обратно движение?

Избирането на правилния диод за обратно движение гарантира надеждна защита на веригата и дълъг живот на компонентите.Диодът трябва да съответства на електрическите характеристики на индуктивния товар и превключващото устройство.

1. Проверете рейтинга на обратното напрежение

Номиналното обратно напрежение на диода трябва да бъде по-високо от захранващото напрежение на веригата.Това гарантира, че диодът може безопасно да издържи на нормалното работно напрежение, без да се повреди.Препоръчва се граница на безопасност, за да се предотврати повреда при преходни условия.Винаги проверявайте максималното захранващо напрежение, преди да изберете диод.

2. Проверете предния ток

Диодът трябва да се справя с пиковия ток, който протича през бобината, когато ключът се изключи.Предният ток трябва да бъде равен или по-голям от работния ток на индуктора.Ако рейтингът е твърде нисък, диодът може да прегрее и да се повреди.Изберете диод с достатъчен токов капацитет за надеждна работа.

3. Помислете за скоростта на възстановяване

При вериги с бързо превключване, като ШИМ управление на двигателя, скоростта на възстановяване става важна.Диодът с бавно възстановяване може да не реагира достатъчно бързо при високочестотни приложения.За такива вериги диодът за бързо възстановяване подобрява производителността и намалява загубите при превключване.Стандартните диоди са подходящи за нискочестотни релейни вериги.

4. Решете между стандартни, бързи или диоди на Шотки

Стандартните токоизправителни диоди работят добре за основна релейна и соленоидна защита.Диодите с бързо възстановяване са предпочитани в импулсни захранвания и високоскоростни управляващи вериги.Диодите на Шотки предлагат много бързо превключване и по-нисък спад на напрежението, което подобрява ефективността.Изборът зависи от скоростта на превключване и изискванията на веригата.

Общи диоди, използвани като диоди за обратно движение

След като разберете как да изберете диод с обратно движение, е полезно да знаете кои типове диоди се използват във веригите.Всеки тип се избира въз основа на изискванията за скорост на превключване, ефективност и честота на веригата.

Серия 1N4001–1N4007

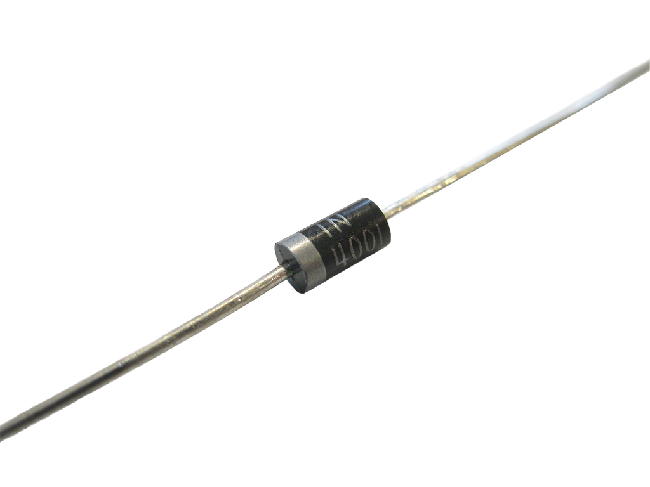

Фигура 4. 1N400x диод

Серията 1N4001–1N4007 е група токоизправителни диоди с общо предназначение, които обикновено се използват като обратноходови диоди в нискочестотни вериги.Тези диоди са предназначени за стандартно изправяне на мощност и основна защита на индуктивния товар.Те се справят с умерен ток и се използват широко във вериги на релейни драйвери и малки системи за управление на постояннотокови двигатели.Разликата между всеки модел се състои главно в тяхното максимално обратно напрежение.Тъй като те са диоди с бавно възстановяване, те са най-подходящи за нискоскоростни комутационни приложения.Както е показано на фигурата, този диод с аксиален проводник е прост по структура и широко достъпен в електронните компоненти.

HER108

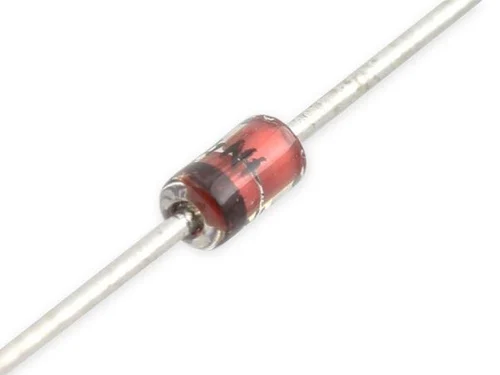

Фигура 5. Диод HER108

HER108 е високоефективен диод за бързо възстановяване, предназначен за приложения с по-висока скорост на превключване.Обикновено се използва като обратен диод в импулсни захранвания и вериги за управление на ШИМ.В сравнение със стандартните токоизправителни диоди, той има по-бързо време за обратно възстановяване, което намалява загубите при превключване.Това го прави подходящ за вериги, работещи на по-високи честоти.HER108 също поддържа възможност за работа с по-високо напрежение, което го прави надежден в среда с високи изисквания.Както е показано на фигурата, той обикновено идва в аксиален пакет, подобен на други токоизправителни диоди.

UF4007

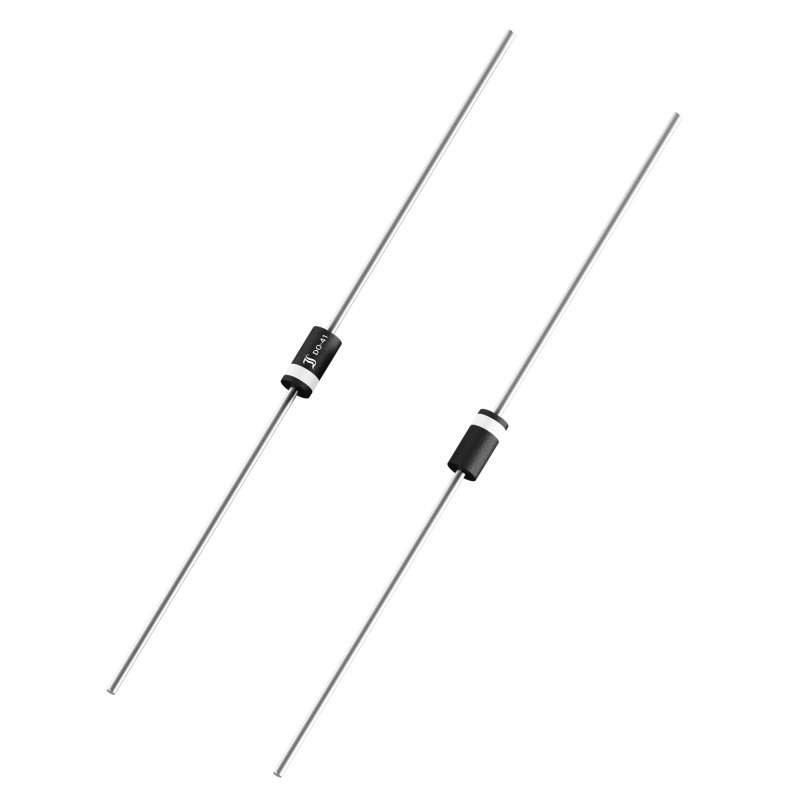

Фигура 6. Диод UF4007

UF4007 е диод с ултрабързо възстановяване, широко използван за защита срещу обратен ход във високоскоростни електронни схеми.Той предлага същия диапазон на номинално напрежение като 1N4007, но с много по-бързо превключване.Тази функция го прави идеален за превключване на регулатори, инвертори и SMPS вериги.Поради бързото си време за възстановяване, той намалява шума и подобрява цялостната ефективност на системата.Често се избира, когато стандартните диоди са твърде бавни за приложението.Както се вижда на фигурата, той изглежда подобен на обикновен токоизправителен диод, но е оптимизиран за работа с висока честота.

FR107

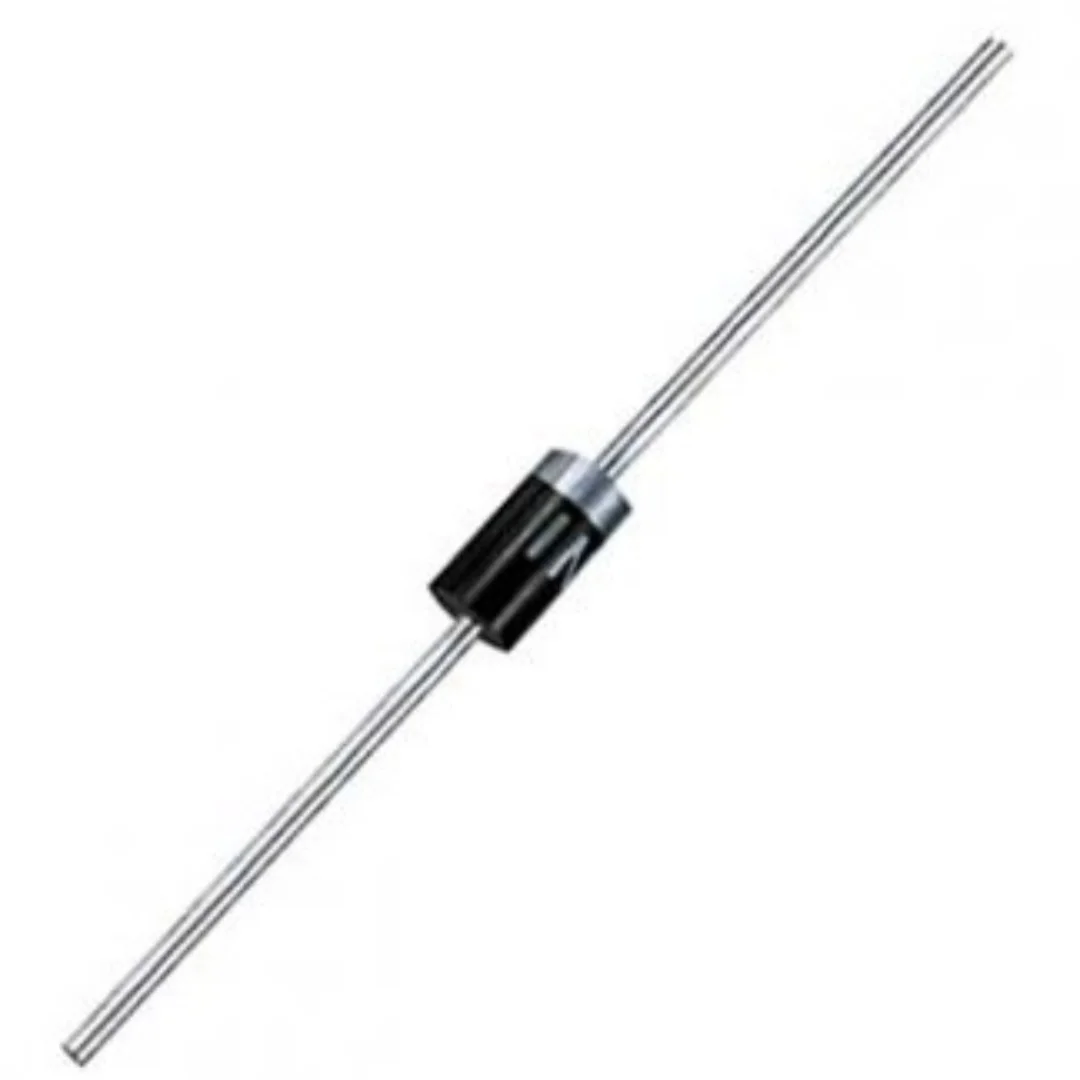

Фигура 7. Диод FR107

FR107 е токоизправителен диод с бързо възстановяване, който обикновено се използва за приложения с обратен ход и свободен ход.Той осигурява по-бързо обратно възстановяване в сравнение със стандартните 1N400x диоди.Това го прави подходящ за средночестотни превключващи вериги и системи за двигателни драйвери.FR107 поддържа умерено управление на тока и стабилна производителност при условия на превключване.Често се използва в захранващи вериги, където се изисква подобрена скорост на реакция.Както е показано на Фигура 7, той се предлага в компактна опаковка с аксиален кабел за лесен монтаж на печатни платки.

1N5819

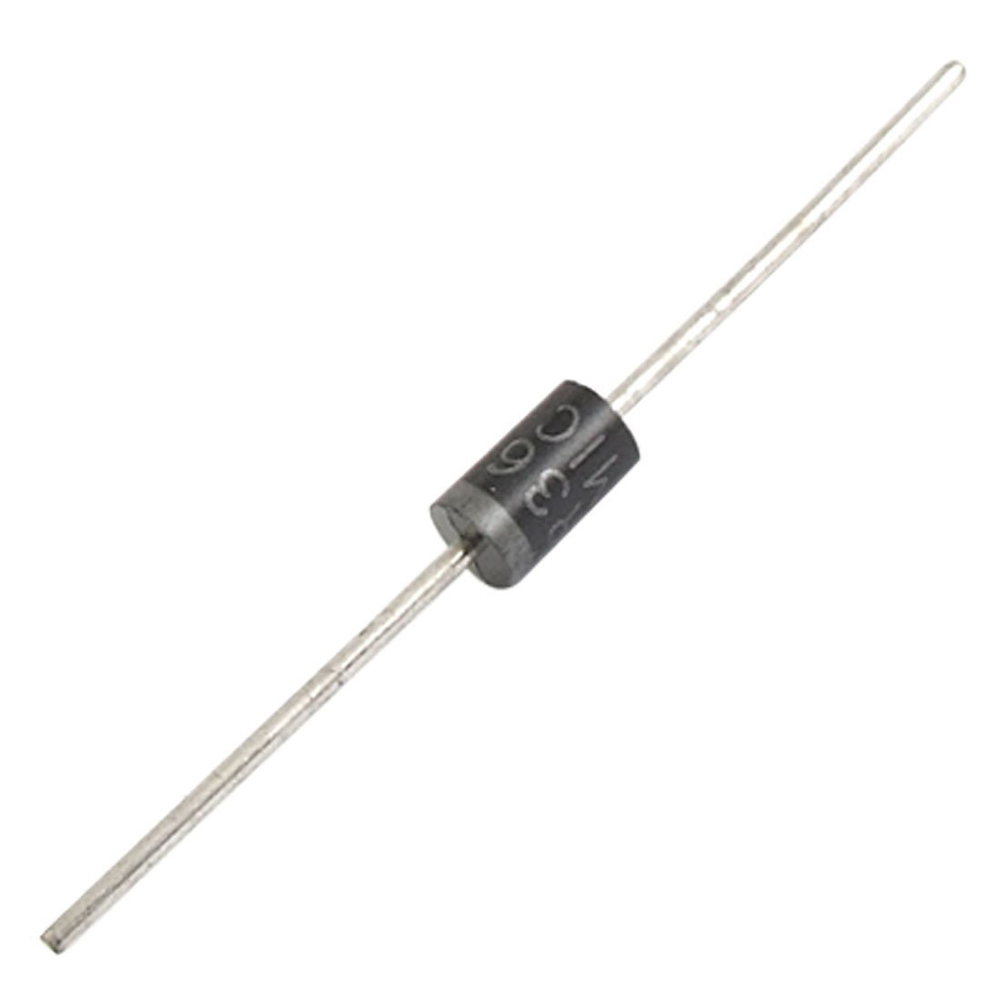

Фигура 8. 1N5819 Шотки диод

1N5819 е диод на Шотки, който обикновено се използва като обратен диод във вериги с ниско напрежение и висока ефективност.За разлика от стандартните токоизправителни диоди, той има много нисък спад на напрежението.Това намалява загубата на мощност и подобрява ефективността в системите, захранвани от батерии.Освен това предлага много бързо превключване, което го прави подходящ за високочестотни DC-DC преобразуватели.Поради ниския си спад на напрежението, той се използва широко в двигателни драйвери за ниско напрежение и вградена електроника.Както е показано на фигурата, диодът има типичен аксиален форм-фактор, но вътрешно използва технологията на бариерата на Шотки.

Flyback Diode срещу Freewheeling Diode срещу Snubber

Термините flyback диод и freewheeling диод често се използват взаимозаменяемо, но се отнасят до малко по-различен контекст на употреба.Амортисьорната верига обаче е по-широк защитен метод, който може да използва резистори и кондензатори вместо диод.

Параметър	Flyback диод	Свободен диод	RC снабберна верига
Основна дефиниция	Защитен диод за индуктивни товари	Диод позволяващ рециркулация на тока	Мрежа за потискане на напрежение резистор-кондензатор
Основна цел	Потиснете обратното ЕМП	Поддържайте текущия път	Намалете пиковете на напрежението и звъненето
Типични компоненти	Единичен диод	Единичен диод	Резистор + Кондензатор
Използва се с	Релета, двигатели, бобини	Индуктори в преобразуватели	Превключващи устройства
Поставяне	Напречен индуктивен товар	През индуктор	През превключвател или товар
Контрол на напрежението	Ограничава напрежението до безопасно ниво	Поддържа текущия поток	Абсорбира преходна енергия
Сложност на веригата	Много просто	Много просто	По-сложни
Намаляване на EMI	Умерен	Умерен	високо
Въздействие на скоростта на превключване	Забавя разпадането на тока	Забавя разпадането на тока	Позволява контролирано гниене
Разсейване на мощността	ниско	ниско	По-високо поради резистора
Пригодност на честотата	Ниска до средна	Средно към високо	Високочестотни вериги
Боравене с енергия	Магнитна енергия	Магнитна енергия	Електрическа преходна енергия
Общ термин за използване	Релейна защита	Индуктор на преобразувател на мощност	Високоскоростна защита при превключване
Брой компоненти	един	един	Две или повече

Предимства от използването на обратноходови диоди

Flyback диодите са широко използвани, защото осигуряват проста и ефективна защита на веригата.Те подобряват надеждността и намаляват риска от повреда в превключвателните системи.

• Защитава транзистори, MOSFET транзистори и превключващи устройства от пикове на напрежението

• Намалява електрическия шум и електромагнитните смущения (EMI)

• Евтин и широко разпространен компонент

• Лесен за инсталиране с проста паралелна връзка

• Подобрява цялостната издръжливост и продължителност на живота на веригата

• Изисква минимална допълнителна сложност на дизайна

Приложения на обратноходови диоди

Flyback диодите обикновено се използват във вериги, които съдържат индуктивни товари.Тяхната роля е голяма за поддържането на стабилна и безопасна работа в много електронни системи.

1. Схеми на релейни драйвери

Flyback диодите се използват широко във вериги на релейни драйвери за защита на транзистори, управляващи бобината на релето.Когато релето се изключи, диодът предотвратява пикове на високо напрежение.Това осигурява надеждна работа в системите за автоматизация и управление.

2. Управление на DC мотор

Във веригите на задвижващия двигател с постоянен ток, диодите с обратно движение предпазват превключващите устройства от пикове на индуктивно напрежение.Използват се в H-мостово управление на двигателя и PWM контролери на скоростта.Това помага да се поддържа стабилна работа на двигателя.

3. Системи за управление на соленоид

Соленоидите генерират силно индуктивно напрежение, когато са изключени.Диод с обратно движение предотвратява повреда на управляващата електроника.Тези системи са често срещани в промишлената автоматизация и управлението на клапаните.

4. Автомобилна електроника

Flyback диодите се използват в автомобилни релейни модули и задвижващи вериги.Превозните средства съдържат много индуктивни товари като горивни инжектори и релета.Правилната защита подобрява дългосрочната надеждност в тежки условия.

5. Импулсни захранвания

В превключващите силови вериги обратноходовите диоди се използват за управление на енергийния поток в индуктивните компоненти.Те помагат за защитата на MOSFET и контролират пиковете на напрежението.Това подобрява стабилността на системата в регулираните енергийни системи.

6. Вградени и микроконтролерни системи

Микроконтролерите често управляват релета и двигатели чрез транзистори.Flyback диодите защитават тези логически системи с ниско напрежение от индуктивни преходни процеси.Това предотвратява неочаквано нулиране или повреда на хардуера.

Заключение

Обратният диод защитава превключващите устройства, като осигурява безопасен път за индуктивен ток, когато захранването е изключено.Правилното разположение на индуктивния товар и правилният избор въз основа на номинално напрежение, токов капацитет и скорост на възстановяване са важни за ефективната защита.Различни типове диоди, включително стандартни, диоди с бързо възстановяване и диоди на Шотки, се избират в зависимост от честотата на превключване и нуждите от ефективност.Чрез намаляване на пиковете на напрежението, електрическия шум и стреса на компонентите, диодите с обратно движение подобряват надеждността и удължават живота на електронните системи.
