Какво е мощност инвертор?Как работи, видове, компоненти и приложения

Силовият инвертор ви позволява да преобразувате постоянен ток в променлив ток, за да можете да управлявате обикновени електрически устройства.За да разберете как работи, трябва да знаете неговите основни компоненти, принцип на работа, видове, спецификации, предимства, ограничения и приложения.Ще видите също как инверторите на мощност се различават от устройства като UPS системи и преобразуватели.В крайна сметка ще разберете ключовите фактори, включени в избора на правилния инвертор за вашите нужди.

Каталог

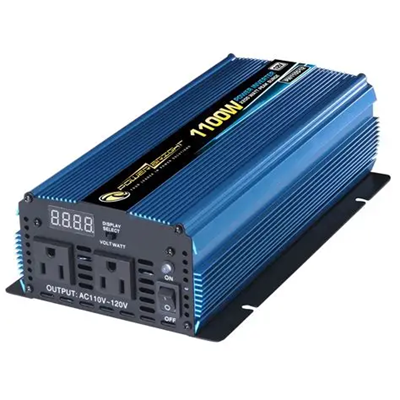

Фигура 1. Преносим захранващ инвертор

Какво е мощност инвертор?

Силовият инвертор е електронно устройство, което променя постоянния ток (DC) в променлив ток (AC).DC захранването обикновено идва от източници като батерии, слънчеви панели или електрически системи на превозни средства, докато AC захранването е стандартната форма, използвана от повечето домашни уреди и стенни контакти.Основната цел на инвертора е да направи постояннотоковото електричество използваемо за оборудване, захранвано с променлив ток.С прости думи, той действа като мост между източник на постоянен ток и ежедневни AC устройства.Поради тази функция инверторите на мощност се използват широко навсякъде, където е необходимо съхранявано или извън мрежата електричество, за да управлява стандартни електрически товари.

Основни компоненти на инвертор на мощност

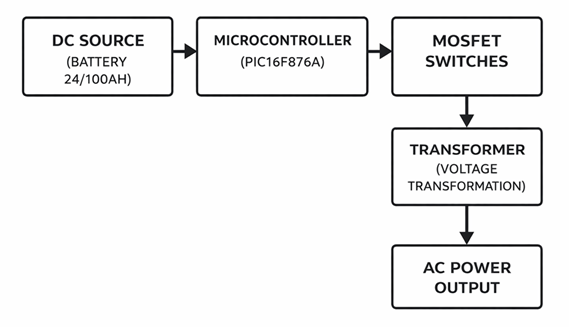

Фигура 2. Основни компоненти на инвертор на мощност

• DC източник

Това е входният източник на захранване на инвертора.Той доставя постоянен ток, който инверторът ще преобразува в променлив ток.В много системи източникът на постоянен ток е батерия, която съхранява енергия за преносимо, резервно или използване извън мрежата.

• Микроконтролер

Тази част действа като контролна секция на инвертора.Той управлява синхронизиращите сигнали и помага да се координира как работи етапът на превключване.В практичните дизайни контролерът също помага да се поддържа изходът стабилен и организиран.

• MOSFET превключватели

MOSFET са електронни превключващи устройства, използвани в захранващия етап.Те включват и изключват DC входа с висока скорост, за да създадат променящия се електрически модел, необходим за AC изхода.Тяхната бърза способност за превключване ги прави често срещан избор в съвременните инверторни схеми.

• Трансформатор (трансформация на напрежение)

Трансформаторът регулира нивото на напрежение, за да съответства на необходимия изход.В много инверторни конструкции, това помага да се увеличи напрежението до по-високо AC ниво.Той също така поддържа електрическа изолация в някои системи.

• Изходна променлива мощност

Това е крайната изходна секция на инвертора.Той доставя променлив ток, който може да се използва от свързани уреди или оборудване.Изходът е проектиран да осигурява захранване във форма, която AC устройствата могат да приемат.

Как работи инверторът на мощността?

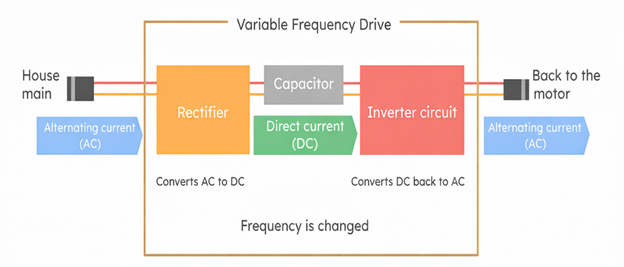

Фигура 3. Опростен принцип на работа на захранващия инвертор

Инверторът на мощност работи, като приема постоянно електричество с постоянен ток и го преобразува в променяща се електрическа мощност, която се държи като променливотоково захранване.Първо, входящата енергия се обработва електронно, така че токът може да се превключва напред и назад много бързо.Това бързо превключване създава променлив модел вместо постоянния еднопосочен поток, който се среща при постояннотоковото захранване.След това формата на вълната се оформя и кондиционира, така че да може да съответства по-добре на формата на AC електричество, използвано от обикновените устройства.В много дизайни напрежението също се регулира по време на процеса, така че изходът да е подходящ за предвиденото натоварване.Резултатът е променливотоково захранване, което може да захранва уреди, инструменти или електронно оборудване от батерия или друг източник на постоянен ток.Това преобразуване от постоянен ток към променлив ток чрез високоскоростно превключване е основният принцип на работа на инвертора на мощността.

Видове силови инвертори

Инвертор с правоъгълна вълна

Инверторът с квадратна вълна е най-простият тип инвертор на мощност.Той произвежда основна форма на вълната, която превключва рязко между положително и отрицателно напрежение с малко оформяне между тях.Тъй като изходът е много рязък, формата на вълната не е плавна като нормалното електричество.Този прост дизайн прави инверторите с квадратна вълна лесни за изграждане и с ниска сложност.Грубият изход обаче може да създаде шум, топлина или лоша производителност в много електрически устройства.Те са подходящи главно за много основни резистивни натоварвания и просто оборудване, което не изисква чиста мощност.В съвременните приложения инверторите с квадратна вълна са по-рядко срещани, тъй като много уреди се нуждаят от по-стабилна AC вълна.

Модифициран синусоидален инвертор

Модифицираният инвертор на синусоида е инвертор на мощност, който произвежда стъпаловидна или подобна на стълба AC вълна.Неговият изход е по-гладък от квадратна вълна, но все пак не е същият като чистата синусоида, доставяна от електрическата мрежа.Този дизайн е широко използван, защото предлага баланс между цена и основна производителност.Много често срещани устройства могат да работят с модифицирана мощност на синусоида, особено обикновени домакински товари и някои малки електроники.Въпреки това, стъпаловидна форма на вълната може да причини бръмчене, допълнителна топлина или намалена ефективност в чувствително оборудване и устройства, задвижвани от мотор.Ето защо този тип инвертор често се използва за товари с общо предназначение, а не за деликатна електроника.Това остава често срещана опция, при която достъпността е по-важна от първокласното качество на вълновата форма.

Инвертор с чиста синусоида

Инверторът с чиста синусоида е инвертор на мощност, който произвежда плавна променливотокова вълна, много близка до стандартната мощност.Изходът му е проектиран да съответства на чистото електричество с синусоидна форма, използвано в домове, офиси и много търговски системи.Тъй като формата на вълната е стабилна и усъвършенствана, тя работи добре с чувствителна електроника, аудио оборудване, медицински устройства и уреди с двигатели.Този по-чист изход също помага за намаляване на електрическия шум, прегряването и проблемите с производителността при взискателни натоварвания.Инверторите с чиста синусоида обикновено се избират, когато качеството на захранването е основен приоритет.Те са особено полезни в системи, където надеждната работа е по-важна от по-ниските първоначални разходи.Поради тази причина този тип е широко разглеждан като предпочитана опция за напреднали или чувствителни AC приложения

Спецификации на инвертора на мощността

	Спецификации
Входно напрежение	Общ DC вход нива: 12 V, 24 V или 48 V DC.
Изходно напрежение	Стандартен климатик изход: 110 V, 120 V, 220 V или 230 V AC.
Изходна честота	Изход честота: 50 Hz или 60 Hz.
Номинална мощност	Непрекъснато изходна мощност обикновено от 150 W до 5000 W.
Пренапрежение на мощността	Кратка пикова мощност около 1,5× до 2× номиналната мощност.
Тип вълна	Форма на вълната на изхода: Правоъгълна вълна, модифицирана синусоида или чиста синусоида.
Ефективност	Типично ефективност на преобразуване: 85% до 95%.
Мощност без натоварване Консумация	Използване на енергия на празен ход обикновено от 5 W до 25 W.
Претоварване защита	защита активира се при около 100–120% от номиналната мощност.
Късо съединение защита	Изходът се затваря надолу веднага по време на късо съединение.
Ниско напрежение Изключване	Настъпва изключване близо до 10,5 V, 21 V или 42 V в зависимост от системното напрежение.
Високо напрежение защита	защита активира се близо до 15 V, 30 V или 60 V в зависимост от системното напрежение.
Изходно напрежение Регламент	Изходно напрежение се поддържа в рамките на ±5% от номиналната стойност.
Метод на охлаждане	Охлаждането използва топлина мивки или охлаждащи вентилатори.
Оперативен Температурен диапазон	Типичен диапазон: −10 °C до 50 °C.

Предимства и ограничения на силовите инвертори

Предимства на инверторите

• Преобразува постоянен ток в използваем променлив ток.

• Позволява батериите да работят със стандартни домакински уреди.

• Поддържа преносими захранващи системи.

• Работи добре при настройки извън мрежата.

• Полезен в системи за слънчева енергия.

• Помага за осигуряване на резервно електричество по време на прекъсвания.

• Може да захранва оборудване вътре в превозни средства и каравани.

• Предлага се в различни размери за различни натоварвания.

Ограничения на захранващите инвертори

• Част от енергията се губи по време на преобразуването.

• Качеството на изхода зависи от типа на инвертора.

• Вълните с ниско качество могат да повлияят на чувствителните устройства.

• Всеки инвертор има фиксирано ограничение на мощността.

• Големите стартови натоварвания могат да надхвърлят малкия капацитет на инвертора.

• Натрупването на топлина може да намали производителността.

• Времето на работа на батерията зависи от съхраненото постояннотоково захранване.

• По-големите модули може да струват повече и да имат нужда от по-добро охлаждане.

Приложения на силови инвертори

Силовите инвертори се използват в много системи, които се нуждаят от променливотоково електричество от източник на постоянен ток.Тяхната практическа стойност идва от това, че съхраняваната, мобилна или възобновяема енергия може да се използва за различно оборудване.

1. Слънчеви енергийни системи

В слънчевите инсталации панелите генерират постояннотоково електричество, но повечето уреди и локални енергийни системи използват променливотоково електричество.Инвертор на мощност променя генерирания от слънчева енергия постоянен ток в променлив ток, така че домовете, сградите или оборудването да могат да го използват.Това прави инвертора едно от централните устройства в много жилищни и извънмрежови слънчеви инсталации.Това е особено важно, когато слънчевата енергия трябва да поддържа нормални AC натоварвания.

2. Резервни захранващи системи

Силовите инвертори се използват широко в системи за резервно захранване, свързани с батерии.Когато основният източник на захранване не е наличен, инверторът осигурява променлив ток от съхранена постоянна енергия.Това позволява на осветлението, малките уреди и други устройства да продължат да работят по време на прекъсвания.Такива системи са често срещани в домове, кабини и малки инсталации за аварийно захранване.

3. Превозни средства, каравани и лодки

В мобилни среди наличната мощност обикновено се съхранява като DC в батерии.Силовият инвертор позволява на потребителите да работят със зарядни устройства за променлив ток, инструменти, уреди и електроника, докато пътуват.Това е полезно при автомобили, превозни средства за отдих, морски системи и къмпинг.Той добавя гъвкавост, като разширява захранването на батерията към устройства, проектирани за електричество от стенен контакт.

4. Преносими електроцентрали

Преносимите електроцентрали често включват вграден инвертор за осигуряване на AC контакти.Батерията вътре съхранява постоянен ток, а инверторът прави тази енергия използваема за лаптопи, осветителни тела, малки уреди и външно оборудване.Това прави преносимите системи полезни за пътуване, работа на терен и готовност за извънредни ситуации.Тяхното удобство зависи до голяма степен от изходната мощност на инвертора и качеството на формата на вълната.

5. Домове извън мрежата и отдалечени обекти

В отдалечени райони без комунални услуги, съхраненото постояннотоково захранване от батерии или възобновяеми източници често се нуждае от преобразуване в AC.Силовият инвертор прави възможно захранването на обичайните домакински товари на тези места.Това включва осветление, вентилатори, малки кухненски уреди, комуникационно оборудване и основни инструменти.В системите извън мрежата инверторът е ключова връзка между съхранената енергия и ежедневното потребление на електроенергия.

6. Малко търговско и полево оборудване

Силовите инвертори се използват и за обслужване на място, работа на открито и временни инсталации.Те позволяват на инструментите и устройствата, захранвани с променлив ток, да работят там, където няма нормално захранване от мрежата.Това е полезно за екипи за поддръжка, станции за дистанционно наблюдение, строителна поддръжка и мобилни работни платформи.В тези случаи инверторът подобрява достъпа до AC захранване в гъвкави или променящи се среди.

Инвертор срещу UPS срещу конвертор

Аспект	Силов инвертор	UPS	Конвертор
Основна функция	Преобразува DC към AC захранване	Осигурява резервно копие AC захранване и защита	Променя един електрическа форма към друга
Типичен вход	DC от батерия или слънчев източник	AC мрежа с вътрешен батерия	AC или DC, в зависимост от тип
Типичен изход	AC захранване	AC захранване	AC или DC изход
Резервна батерия	Обикновено външно батерия	Вградена батерия	Обикновено не батерия
Мощност По време на Прекъсване	Работи на батерия мощността е налична	Автоматично осигурява резервно захранване	Не е предназначен за прекъсвания
Време за прехвърляне	Зависи от инверторен дизайн	Много бързо или почти моментално	Не е приложимо
Мощност Кондициониране	Основно напрежение контрол	Включва пренапрежение и защита от напрежение	Зависи от дизайн на конвертора
Защита от пренапрежение	Понякога включени	Общ вграден функция	Не първичен функция
Изходна форма на вълната	Квадрат, модифициран синус, или чист синус	Обикновено чисти AC изход	Може да не произвежда AC
Типична употреба	Слънчеви системи, превозни средства, настройки за архивиране	компютри, сървъри, мрежови устройства	Напрежение или мощност вериги за преобразуване
Съхранена енергия Източник	Батерийна банка или DC захранване	Вътрешна батерия система	Обикновено никакви
Изходна стабилност	Зависи от качество на инвертора	Стабилен изход за чувствителни устройства	Зависи от етап на преобразуване
Общ тип натоварване	уреди, инструменти, общи устройства	Чувствителен електроника	Електронен вериги
система Сложност	Умерен	По-сложни поради към батерията и управлението	Варира според дизайна
Основна цел	Направете DC използваем като AC	Поддържайте мощността по време на прекъсвания	Преобразуване на напрежение или тип мощност

Заключение

Инверторите на мощност играят ключова роля в преобразуването на съхраняваната или постоянна електроенергия в използваем променлив ток за широка гама от устройства и системи.Тяхната производителност зависи от фактори като тип на вълната, номинална мощност, ефективност, вътрешен дизайн и предвидено приложение.Чрез разбиране на техните компоненти, работа, спецификации, предимства, недостатъци и практическа употреба, става по-лесно да се види как те се вписват в съвременните енергийни системи.Ясното сравнение с UPS устройства и преобразуватели също помага да се определи тяхната уникална функция и стойност.
