XCS20-3TQ144I FPGA Ръководство: Функции, приложения, алтернативи и лист за данни

Това ръководство е свързано с XCS20-3TQ144I, тип FPGA чип от семейство спартан/XL.Той обяснява какво прави чипът, как работи и къде може да се използва.Ще научите за неговия логически капацитет, входни/изходни щифтове, нива на напрежение и как се справя с различни температури.Той също така обхваща как да програмирате чип стъпка по стъпка, как сигналите се движат и излизат от него, как да настроите множество чипове заедно и за какви проекти е добър този чип.Статията също така подчертава размерите на пакета, производствения произход и подходящите алтернативни модели за различни дизайнерски нужди.

Каталог

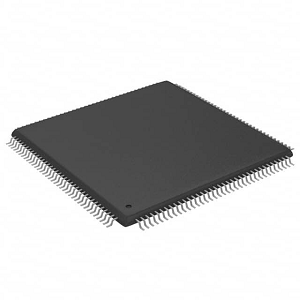

XCS20-3TQ144I Преглед

The XCS20-3TQ144I, изграден за доставяне на рентабилна програмируема логика за приложения, нуждаещи се от умерена логическа плътност и гъвкави I/O възможности.Той предлага приблизително 20 000 системни порти, предоставяйки достатъчно логически ресурси за внедряване на цифрови дизайни.Работейки при 3.3V със съвместимост на I/O за 3.3V и 2.5V системи, той поддържа степен на скорост "-3", отбелязвайки баланс между производителността и използването на мощността.Тя е оценена за промишлени температури от -40 ° C до +100 ° C, което го прави подходящ за тежки среди.Той черпи от архитектурата на XC4000, с здрава поддръжка за програмиране в системата и скорост на системата над 80 MHz, някога е идеална за обработка на сигнали, логическо прототипиране и контролна логика в чувствителните към разходите устройства.Семейство Спартан и Спартан-XL представлява ранното поколение на FPGA на Xilinx, насочени към балансиране на ефективността и достъпността.Създадени на архитектурата на XC4000, те доставят логически функции, идеални за висок обем, чувствителни към разходите приложения.

Ако вашият проект зависи от това надеждно спартанско устройство, обезопасете вашите насипни поръчки на XCS20-3TQ144I днес, за да осигурите наличност, докато запасите продължават.

XCS20-3TQ144I CAD модели

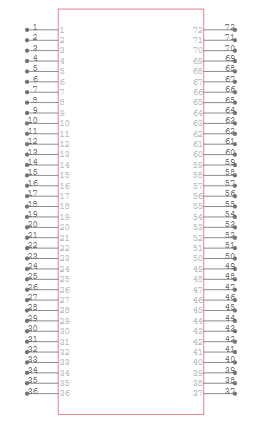

XCS20-3TQ144I Символ

XCS20-3TQ144I Отпечатък

XCS20-3TQ144I 3D модел

XCS20-3TQ144I функции

Логическа способност: XCS20-3TQ144I осигурява приблизително 20 000 системни порти, като дава адекватно пространство за внедряване на сложни цифрови логически схеми.Този капацитет е подходящ за логически приложения от среден клас, като държавни машини, интерфейсни контролери и умерени задачи за обработка на сигнали, без да изисква FPGA ресурси с висока плътност.

I/O щифтове: С поддръжка за до 113 входни/изходни пина, устройството позволява гъвкава комуникация с външни компоненти.Тези I/O линии могат да бъдат конфигурирани за различни стандарти, което позволява да се взаимодействат FPGA със сензори, модули за памет, комуникационни шини и други системни периферни устройства с лекота.

Работно напрежение: Устройството работи на 3,3V основна доставка и е съвместимо както с 3.3V, така и с 2.5V I/O стандарти.Тази гъвкавост на напрежението гарантира по-лесна интеграция със системи със смесено напрежение и свежда до минимум необходимостта от допълнителни компоненти за изместване на нивото в дизайна.

Степен на скорост: Скоростната степен "-3" идентифицира вътрешните характеристики на забавянето на времето и разпространението на устройството.Тази класификация помага за оценка на максималните работни честоти и ограниченията на времето, особено за синхронни дизайни или приложения, изискващи надеждна работа на времето.

Температурен диапазон: Оценен за индустриален температурен диапазон от -40 ° C до +100 ° C, XCS20-3TQ144I е изграден за надеждна работа в взискателни среди.Той е подходящ за използване в грапави приложения като индустриална автоматизация, външни системи и автомобилна електроника, където се изисква широк топлинен толеранс.

Конфигурация : Тази FPGA поддържа програмиране в системата, което позволява да се актуализира и променя дизайна дори след като чипът е монтиран на PCB.Тази способност е полезна по време на прототипиране и подобряване на полето, тъй като повишава гъвкавостта и съкращава циклите на развитие.

Съответствие: XCS20-3TQ144I не е съвместим с ROHS, което означава, че може да съдържа олово или други ограничени вещества.Макар и подходящ за много индустриални и наследени системи, това ограничение може да повлияе на допустимостта му за използване в нови продукти, обвързани от настоящите стандарти за околната среда и безопасност.

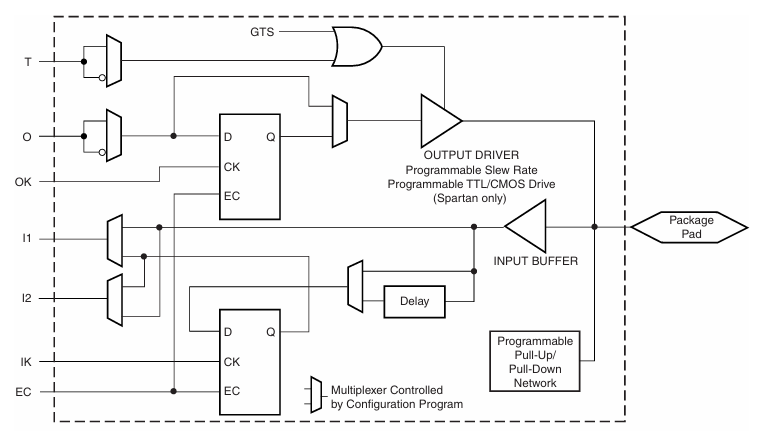

Опростена спартанска/XL IOB блок -диаграма

Тази диаграма показва как I/O блокът (IOB) в спартанския/XL FPGA, като XCS20-3TQ144I обработва сигналите, влизащи и извън чипа.Той управлява както входните, така и изходните функции, използвайки конфигурируема логика.За изход сигналът преминава през мултиплексор и може да се съхранява във джапанки, преди да бъде изпратен.Изходният път включва контрол за три състояния буфери (T), незадължително часовник (OK) и програмируеми функции като скорост на SLEW и ниво на напрежение (TTL/CMOS).Изходният драйвер изпраща крайния сигнал към външния щифт на чипа (пакета).За вход сигналът от външния щифт първо е буфериран и може да премине за забавяне, ако е необходимо.След това преминава през друг джапанчен флоп, където може да се привърже със сигнал за часовник.Входният път включва програмируемо изтегляне или падане, за да се предотвратят плаващи стойности.Като цяло IOB ви позволява да контролирате как сигналите влизат и излизате от FPGA с гъвкаво време, нива на напрежение и логическо поведение, помагайки на XCS20-3TQ144I да се адаптира към много различни дизайни на вериги.

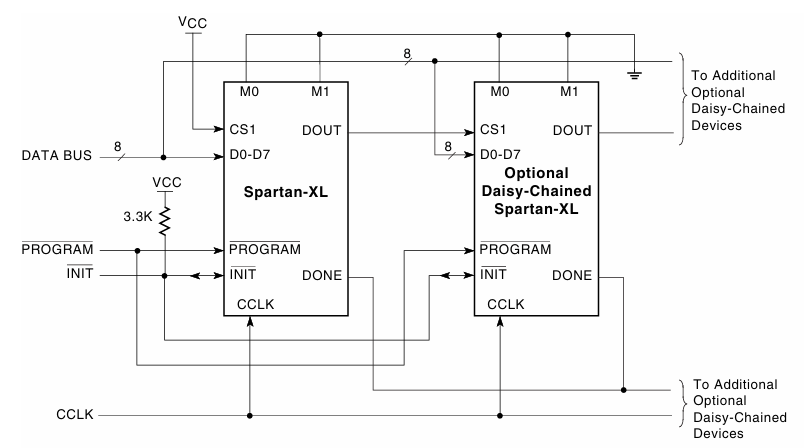

Спартанска/XL Експресивна схема на верига

Тази диаграма показва как Spartan-XL FPGA, като XCS20-3TQ144I, се програмират с помощта на експресен режим с 8-битова шина за данни.Първият чип получава данни от системата чрез PINS D0 - D7.3.3kΩ резистор дърпа линията на init високо, освен ако няма проблем по време на настройка.Основните контролни сигнали (програма, init, направете и CCLK) се споделят във всички FPGA.Когато програмата намалява, всички чипове се подготвят за конфигурация.Данните произтичат от първия чип на Dout до следващия чип D0-D7, което позволява маргаритка с няколко устройства.Сигналът на CCLK Clock поддържа всичко в синхрон.Тази настройка е полезна, когато няколко FPGA трябва да бъдат програмирани заедно бързо и в правилния ред.

XCS20-3TQ144I Спецификации

Тип	Параметър
Производител	AMD/Xilinx
Серия	Спартан®
Опаковане	Табла
Статус на част	Остарял
Брой лаборатории/CLB	400
Брой логически елементи/клетки	950
Общи битове на RAM	12800
Брой на I/O.	113
Брой порти	20000
Напрежение - Захранване	4.5V ~ 5.5V
Тип монтаж	Повърхностно монтиране
Работна температура	-40 ° C ~ 100 ° C (TJ)
Пакет / случай	144-LQFP
Пакет устройства за доставчици	144-TQFP (20x20)
Основен номер на продукта	Xcs20

XCS20-3TQ144I приложения

Обработка на цифрови сигнали (DSP)

XCS20-3TQ144I е в състояние да обработва изчисленията на данните, което го прави подходящ за DSP задачи като филтриране, подобряване на аудио и обработка на видео поток.Неговата FPGA тъкан позволява създаването на персонализирани логически тръбопроводи, които ефективно се справят с аритметичните тежки натоварвания, които са често срещани в звуковата модулация, намаляване на шума и системи за отмяна на ехо.Можете да адаптирате блоковете за обработка директно в хардуер, като гарантирате по-ниска латентност и по-добра производителност от използването на традиционни микроконтролери или процесори с общо предназначение.

Комуникационни системи

В комуникационните платформи това FPGA поддържа внедряването на различни протоколи, използвани при трансфер на данни, модулация и откриване/корекция на грешки.Независимо дали в кабелни системи като Ethernet или в безжични модули за предаване, XCS20-3TQ144I осигурява надеждна логическа инфраструктура за критични за времето и чувствителни към протокол функции.Неговата конфигурируема I/O щифтове и детерминираният логически отговор го правят идеален за обработка на ръкостискания, рамкиране, маршрутизиране на пакети и декодиране на контролния сигнал в персонализиран хардуер за комуникация.

Системи за управление и индустриална автоматизация

Във фабричните приложения за автоматизация, роботика или двигател, XCS20-3TQ144I предлага стабилни способности за времето и обработката за управление на входа на сензора и изходите на задвижването.Можете да проектирате прецизни контролни контури, които гарантират синхронизирано движение и бързи реакции на обратна връзка, страхотни в CNC машини, транспортьори и PLC системи.Промишленият температурен диапазон на устройството допълнително гарантира неговата издръжливост и производителност в тежки оперативни среди.

Системи за събиране на данни

Паралелните възможности за обработка на FPGA го правят ефективно при събирането и обработката на големи обеми данни от аналогови-цифрови преобразуватели (ADC), сензори или други измервателни устройства.Това е ценно в научните инструменти и мониторинга на околната среда, където данните трябва да бъдат обработвани и анализирани на място, преди да бъдат регистрирани или предавани.Възможността за персонализиране на логиката позволява филтриране, компресия и форматиране на сензорни потоци.

Обработка на изображение и видео

В ориентирани към изображения приложения като наблюдение, медицинско изображение и машинно зрение, XCS20-3TQ144I може да обработва визуални данни.Той поддържа откриване на ръбове, проследяване на обекти или манипулиране на пиксела функционира директно в хардуера.Това премахва обработващата пречка, с която се сблъскват с общо предназначение на процесори при задачи с висока рамка и дават възможност за по-добра производителност в приложения, изискващи бързи времена на реакция, като автоматизирани системи за проверка.

Мрежово оборудване

Използвани в рутери, превключватели и контролери на мрежовия интерфейс, FPGA може да управлява превключване на пакети, превод на протокол и управление на буфер.Можете да разтоварите конкретни функции като проверка на заглавката или валидиране на контролната сума към FPGA, оптимизирате системата за по -ниска латентност и по -висока пропускателна способност.Широката му съвместимост в I/O и програмируемата логика също улеснява мост между различните комуникационни стандарти.

Автомобилна електроника

Това устройство се вписва добре в системите за превозни средства като инфотейнмънт, инструментариум за управление на таблото и разширени системи за шофьорско подпомагане (ADAS).Способността му да издържа на промишлени температури гарантира стабилността в средите на превозните средства.Задачи като обработка на сигнала за входове на камерата, интегриране на данни от множество подсистеми на превозни средства или контролиране на комуникационните шини в превозното средство могат да бъдат персонализирани в рамките на тази FPGA.

Аерокосмическо и отбрана

В отбраната и авиониката, където надеждността и детерминираното поведение са важни, XCS20-3TQ144I се използва за обработка на радарни сигнали, криптирана комуникация и обработка на телеметрията.Неговата нелестна конфигурация и толеранс на радиация (до известна степен поради неговата по-проста архитектура) го правят подходящ за полети и критични за мисията операции.

Оборудване за тестване и измерване

Осцилоскопите, логическите анализатори и генераторите на сигнали се възползват от производителността и преконфигурируемата природа на тази FPGA.Тя позволява да се изграждат гъвкави тестови платформи, където функции като задействане, генериране на вълна или анализ на сигнала могат да бъдат коригирани след производството чрез препрограмиране на логиката, подобряване на гъвкавостта и разширяване на живота на продукта.

XCS20-3TQ144I Подобни части

• XCS20-4TQ144C

XCS20-4TQ144C е съвместима с ПИН алтернатива на XCS20-3TQ144I, разположен в същите 144-пинови TQFP пакети и предлага същите 113 I/O пина и 20 000 системни порти.Ключовата разлика се крие в нейната скорост, където обозначението "-4" показва малко по-ниска производителност в сравнение с версията "-3".Той работи в търговски температурен диапазон (0 ° C до +85 ° C), което го прави заместител на приложенията, които не изискват промишлен екологичен толеранс.За наследени дизайни, които дават приоритет на съвместимостта на пакета с максимална производителност, това устройство предлага безпроблемна подмяна на отпадане.

• XCS20-4PQ208C

Този вариант се предлага в по-голям PQFP пакет с 208 пина и поддържа 160 I/O пина, повече от 113 от XCS20-3TQ144I.Той запазва същата логическа способност и степен на скорост (-4), предлагайки идентични възможности за обработка.Разширеният му брой I/O го прави идеален за дизайни, изискващи повече външни връзки, като сложен контрол на интерфейса или паралелна обработка на входове на данни.Това е подходяща алтернатива, когато трябва да мащабирате I/O, без да променяте основната логическа реализация.

• XCS20-4VQ100C

XCS20-4VQ100C е компактна опция в 100-пинов VQFP пакет със 77 I/O пина, поддържайки същите 20 000 системни порти и -4 скорост.Въпреки че има по-малко щифтове, по-малкият му отпечатък е идеален за проектирани в космоса дизайни, където недвижимите имоти на борда са ограничени.Това го прави най -добрата алтернатива за тези, които искат да миниатюризират своя хардуер, като същевременно запазват основната функционалност на FPGA, особено в вградените системи или преносимите приложения.

XCS20-3TQ144I стъпки за програмиране

1. Запис на дизайн

Програмирането започва с създаване на вашия цифров дизайн на схема с помощта на език за описание на хардуер (HDL) като VHDL или Verilog.Тази стъпка се извършва в рамките на софтуерния пакет Xilinx ISE WebPack, който осигурява интегрирана среда за разработка за писане и управление на вашия FPGA код.По време на този етап вие определяте поведението на вашите логически функции, регистри, държавни машини и интерфейси според изискванията на вашето приложение.

2. Синтез и изпълнение

След като HDL кодът е написан, той трябва да бъде синтезиран.Този процес превежда вашия код на високо ниво в NetList на ниво порта, който съответства на вътрешните логически блокове на XCS20-3TQ144I.След синтеза, фазата на изпълнение обхваща NetList върху физическите ресурси на FPGA.Той присвоява логически елементи, маршрути взаимовръзки и гарантира, че са изпълнени ограниченията на времето.Това е мястото, където ISE оптимизира вашия дизайн за зона, скорост или мощност в зависимост от избраните от вас настройки.

3. Битстрийм генериране

След реализацията дизайнът се преобразува в конфигурационен файл, известен като битстрийм (.bit).Този файл съдържа цялата информация, необходима за програмиране на FPGA, включително оформлението на логически блокове, маршрутизиране и конфигурационни битове.Тази стъпка е важна, тъй като битстриймът действа като мост между вашия софтуерен дизайн и хардуерната конфигурация.

4. Програмиране на FPGA

За да заредите битстрийма в FPGA, ще използвате софтуерния инструмент за въздействие, включен в ISE.Започнете с свързване на XCS20-3TQ144I към вашия компютър чрез съвместим JTAG програмист като USB на кабела на платформата Xilinx.Въздействие върху стартирането и той ще открие устройството FPGA с помощта на гранично-сканиране.След това задайте генерирания си .bit файл на откритото устройство и инициирайте процеса на програмиране.Инструментът прехвърля битстрийма към устройството, конфигурирайки вътрешната си логика.

5. Проверка

След като програмирането приключи, проверете дали FPGA се държи по предназначение.Това може да стане чрез функционално тестване на платка за разработка или TestBench или чрез стартиране на симулация в рамките на ISE, използвайки изходи на формата на вълната.Ако изходът не отговаря на очакванията, върнете се към стъпките за въвеждане или синтез на дизайн, за да отстраните и преразгледате вашата логика.

XCS20-3TQ144I Размери на опаковките

• Тип пакет: 144-TQFP (тънък четворен плосък пакет)

• Размер на тялото: 20 mm × 20 mm

• Стъпка (Разстояние между олово): 0,5 mm

• Тип монтаж: Повърхност

• Пакет/случай: 144-LQFP (Quad Flat пакет с нисък профил)

XCS20-3TQ144I Производител

Първоначално XCS20-3TQ144I е произведен от Xilinx, водеща компания в областта на програмируемите логически устройства, известни с пионерската FPGA технология.След придобиването на Xilinx от Разширени микро устройства (AMD ) През 2020 г. всички продукти на Xilinx FPGA, включително XCS20-3TQ144I, сега се предлагат на пазара и се поддържат под марката AMD.AMD продължава да поддържа наследството на иновациите на Xilinx, като предлага стабилна дизайнерска поддръжка, дългосрочно управление на жизнения цикъл и интеграция в по-широко портфолио от адаптивни компютърни решения.Като официален производител, AMD осигурява достъп до документация, софтуерни инструменти и ресурси, необходими за използване на наследствени и настоящи FPGA семейства.

Заключение

XCS20-3TQ144I е надежден и гъвкав чип, който работи добре в много електронни проекти, особено тези, които се нуждаят от логика на средно ниво и силен I/O контрол.Той може да се справи с трудна среда, поддържа програмиране в системата и работи добре за неща като обработка на сигнали, индустриални машини, комуникационни системи и други.Можете също да изберете подобни версии на чипа с повече или по -малко пинове в зависимост от вашите дизайнерски нужди.Програмирането е направо с помощта на Xilinx Tools.Въпреки че е от по -старо FPGA семейство, той все още е полезен и днес е напълно подкрепен от AMD, компанията, която сега управлява всички чипове Xilinx.

DataSheet PDF

XCS20-3TQ144I таблици с данни:

Xilinx Reach211 cert.pdf

Спартан, Virtex FPGA/SCD 18/октомври/2010.pdf
