Пълно ръководство за разбиране на биполярни кръстовни транзистори (BJT)

Биполярните транзистори на кръстовището (BJT) са основни за съвременната електроника, играейки ключова роля в усилването и превключването на операциите в голямо разнообразие от приложения.Централна за тяхната функционалност се крие способността да се контролира движението на електрони и дупки в полупроводникови материали, принцип, който зависи от сложността на P-тип и N-тип материали и тяхното взаимодействие на PN кръстовището.Тази статия се задълбочава в подробната структура, експлоатация и практически приложения на BJT, изследвайки както PNP, така и NPN конфигурации.От микроскопичните взаимодействия в областта на основата, излъчвателя и колекционерите до макроскопските приложения в устройства, вариращи от прости аудио усилватели до сложни цифрови схеми, BJTS въплъщава перфектна синергия между физиката и функцията.Като разгледаме техните операционни механизми, както и тяхната конфигурация, можем да разберем необходимата роля, която BJT играят за повишаване на целостта на сигнала, управление на нивата на мощност и осигуряване на висока точност при превключване на състоянието.

Каталог

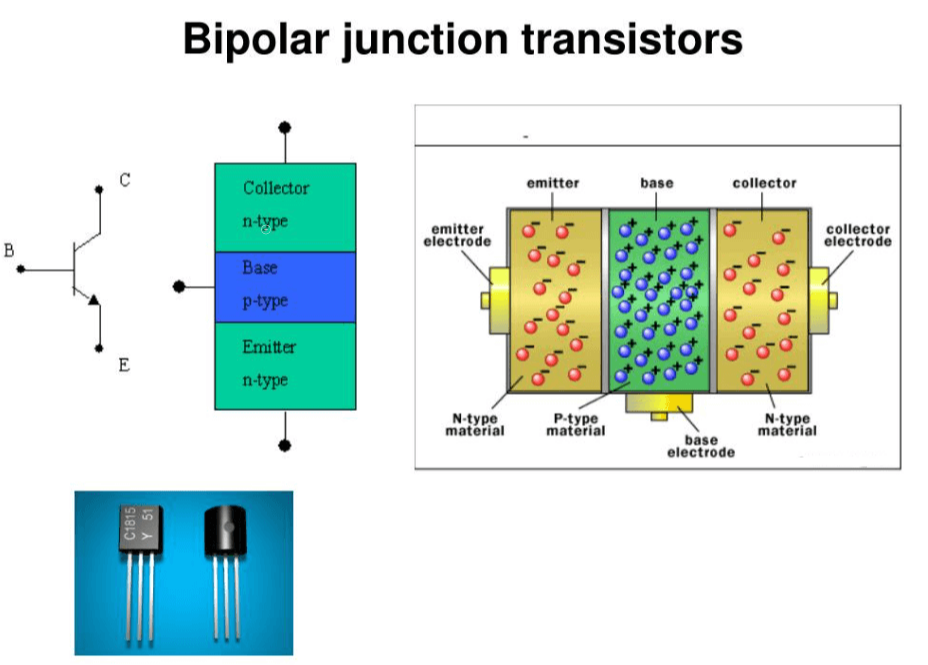

Фигура 1: Биполярни съединителни транзистори

Изследване на функцията на биполярните кръстовни транзистори

Биполярните кръстовни транзистори (BJT) са необходими в електрониката за усилване и превключване.За да се разбере практическата им употреба, това помага да се знае някои основи на полупроводниците, включително разликите между P-тип и N-тип материали и как работят PN кръстовищата.BJT регулират тока, като контролират движението на електрони и дупки.

BJT са ключови при проектирането на ефективни усилватели.Те усилват слабите сигнали, като ги правят полезни в аудио устройства, медицинско оборудване и телекомуникации.Например, в аудио усилвател, BJT може да увеличи звуковите сигнали от мобилно устройство за задвижване на високоговорители, осигурявайки ясно и силно аудио.

При превключване на приложения BJTs управляват логическите операции в цифрови схеми и контролни мощни потоци в захранващите системи.По време на операция за превключване, BJT бързо се редува между състоянията на прекъсване и насищане, действайки като електронен превключвател към контролна мощност в устройства като компютри и умни уреди.

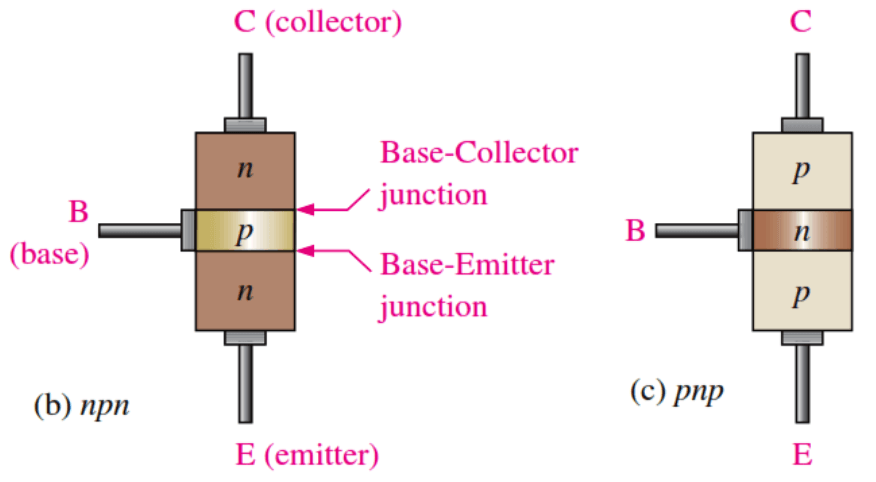

Фигура 2: Структура на биполярни кръстовища (BJTS)

Структурата на биполярните кръстовни транзистори (BJT)

Биполярният кръстовен транзистор (BJT) е основен компонент в електрониката, съставен от три слоя полупроводников материал.Тези слоеве са конфигурирани или като P-N-P или N-P-N, всеки със специфичен модел на допинг.Външните слоеве са излъчвателят и колектора, докато централният слой действа като основа.Всеки слой е свързан към външни вериги чрез метални проводници, което позволява BJT да бъде интегриран в различни електронни системи.

BJT функционират предимно като устройства, контролирани от ток, способни да контролират и усилват електрически токове.В експлоатация, излъчването въвежда зарядни носители (електрони в NPN, дупки в PNP) в основата, където тези носители са в малцинството.Основата е нарочно направена тънка и леко легирана, за да позволи на повечето от тези носители да преминат през колектора, без да рекомбинират.Колекционерът, по -голям и по -силно легиран, улавя тези носители за обработка на по -високи токове и напрежения.

За ефективна работа, BJT се нуждаят от подходящо отклонение с външни напрежения, приложени към техните терминали.Съединението-емитер е пристрастен към улесняване на потока на носителите, докато кръстовището на колектора е обратно наклонена към блокиране на потока на носителя.Тази подредба позволява малък основен ток да контролира много по-голям ток на колекционер-емитер.Съотношението на тези токове, известни като текущо усилване, е ключово за приложенията на BJT.Посоката на текущия поток в BJTS зависи от вида на транзистора.В NPN транзисторите електроните текат от излъчвателя към колектора, докато в PNP транзисторите дупките пътуват от емитера към колектора.Посоката на конвенционалния токов поток се обозначава със стрелка върху крака на излъчвателя в схематичния символ на транзистора: навън за NPN и навътре за PNP.

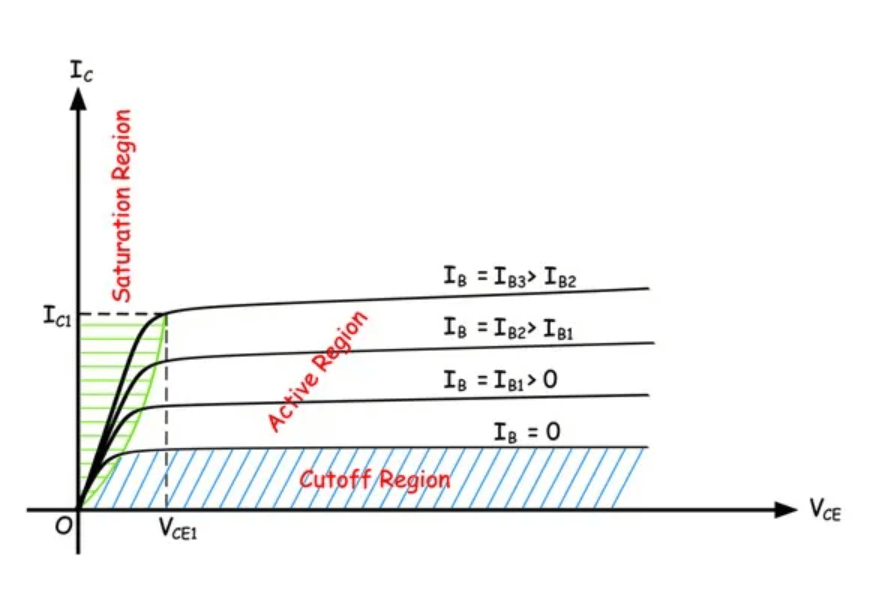

Фигура 3: Оперативни региони на биполярните кръстовни транзистори

Как работят транзисторите на биполярните кръстовища?

Биполярните транзистори на кръстовището (BJT) работят в три първични региона: активни, насищане и прекъсване.Всеки регион се определя от условията на отклонение на кръстовищата на емитер и колекционер, които влияят пряко върху ролята на транзистора във веригите.

Активен участък: кръстовището на емитерния базов е отклонен напред и кръстовището на колекционера е обратна.Тази конфигурация позволява на BJT да функционират като линейни усилватели.Тук малка промяна в базовия ток води до много по -голяма промяна в тока на колектора.Това свойство е необходимо за усилване на сигнала, когато транзисторът засилва входен сигнал в значително по -голям изход, без да достига пълна проводимост.

Регион на насищане: Както и емитер-базата, и колекционните кръстовища са пристрастени напред.Това поставя транзистора в изцяло състояние "на", подобно на затворен превключвател, където токът на колектора е максимален, приближаващ се до ограничението му за насищане.Този регион се установява за цифрова електроника, където транзисторите трябва да включват и изключват бързо, осигурявайки ясни и различни сигнали за бинарни логически операции.

Регион на прекъсване: И двата кръстовища са с обратни пристрастия, като транзисторът напълно се „изключва“.В това състояние токът на колектора пада до нула, подобно на отворен превключвател.Това условие е необходимо за контролиране на пътищата на веригата в цифровите приложения, като се гарантира, че няма текущи потоци, когато транзисторът е предназначен да бъде изключен.

Различни видове биполярни съединителни транзистори: Характеристики и употреби

Биполярните транзистори на кръстовищата (BJT) са категоризирани в два основни типа въз основа на техните допинг разпоредби и посока на текущия поток: PNP и NPN.Всеки тип има уникални структурни и оперативни характеристики, които отговарят на специфични приложения.

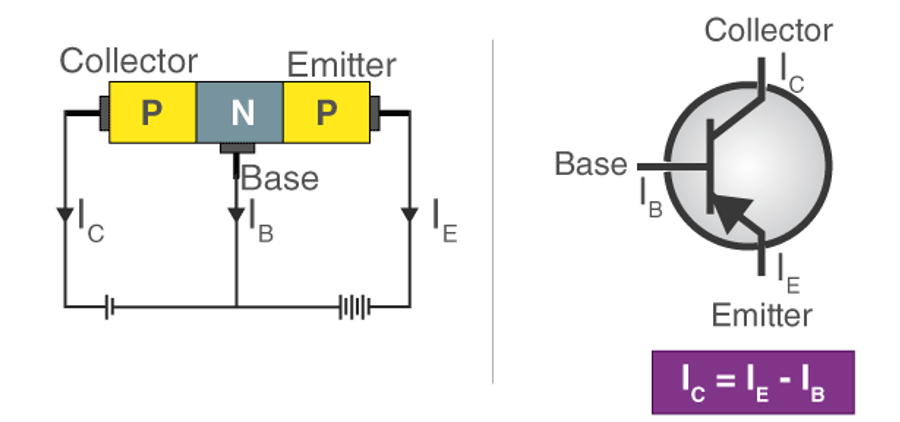

Фигура 4: Биполярен транзистор на PNP

PNP BJT

В PNP транзисторите централният N-тип слой е пясъчен между два P-тип слоя, действащ като излъчвател и колектор.В тази конфигурация дупките са основните носители на заряд.Когато кръстовището на емитер-базата е отклонена напред, дупките текат от излъчвателя в основата.Тъй като основата е тънка и леко легирана, повечето дупки преминават към колектора, който е с обратна пристрастност, предотвратявайки потока на електрон в обратна посока.Тази настройка позволява ефективно усилване на тока, при която малък базов ток контролира много по -голям ток от емитера до колектора.

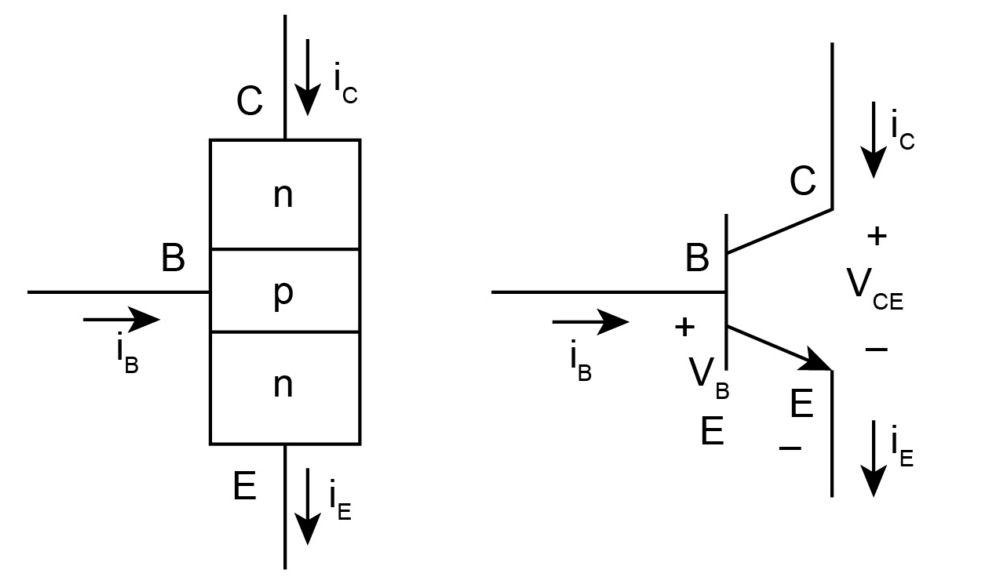

Фигура 5: NPN биполярен транзистор на кръстовището

NPN BJT

NPN транзисторите имат централен P-тип слой, обграден от N-тип материали.Тук електроните са основните носители на заряд.Напрежението на пренасочването на емитер дава възможност на електроните да текат от излъчвателя в основата.Както при типа PNP, обратното пристрастено колекторно-базов кръстовище блокира потока на отвора от колектора към основата, което позволява по-голям поток на електрон от емитера към колектора.NPN транзисторите са особено ефективни в приложения, които изискват висока мобилност на електрон, като високоскоростни схеми за превключване и усилване.

Както в PNP, така и в NPN транзисторите, посоката на токов поток (конвенционален ток, от положителен към отрицателен) и типът носители на заряда са от ключово значение за разбирането как BJTS контролира и усилва тока.

Конфигурации и настройки на биполярни транзистори

Биполярните кръстовни транзистори (BJTs) могат да се използват в три основни конфигурации в електронни вериги: обща основа, общ излъчвател и общ колектор.Всяка конфигурация има уникални електрически характеристики, подходящи за различни приложения.

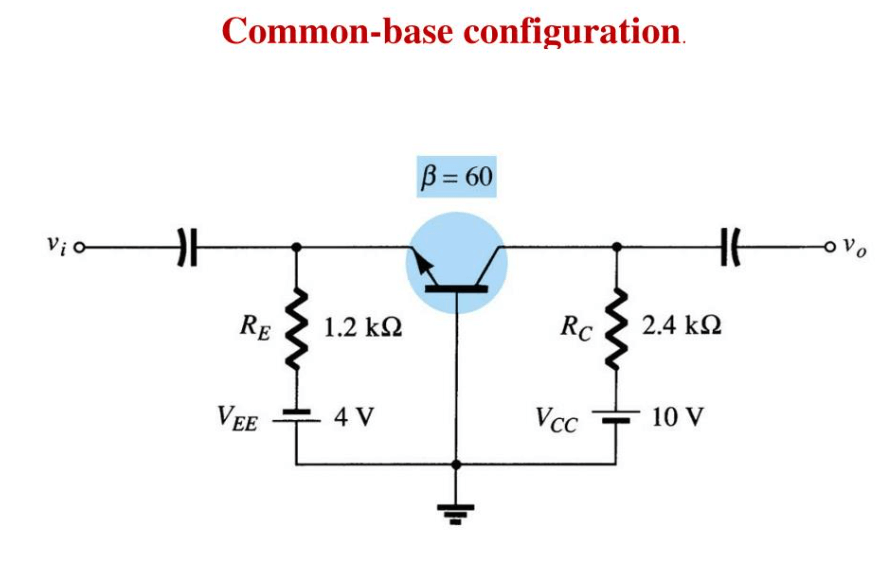

Фигура 6: Обща основна конфигурация

Конфигурация на обща база (CB)

В общата конфигурация на базата основният терминал се споделя между входните и изходните вериги, действайки като основа за променлив ток.Тази настройка осигурява високо усилване на напрежението, но минимално усилване на тока, което го прави идеален за приложения, нуждаещи се от стабилно усилване на напрежението, като RF усилватели.Тук базовият ток не влияе на изхода, като гарантира постоянна производителност дори при променливи условия на сигнала.

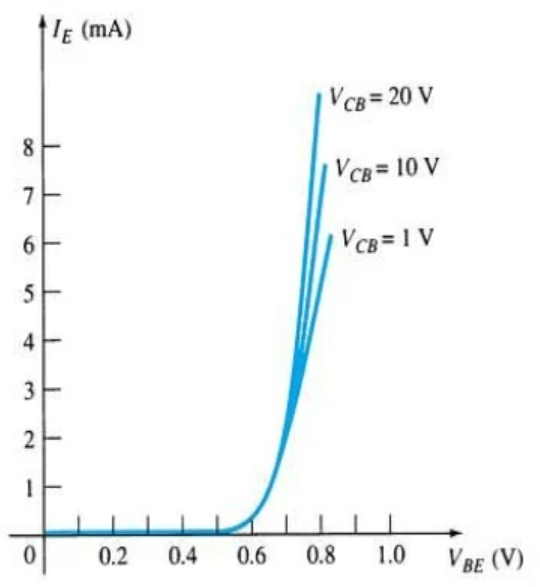

Фигура 7: Общи характеристики на основата

В обща конфигурация на базовия транзистор анализът на входните характеристики изследва как токът на емитера (т.е.) варира в зависимост от промените в напрежението на основния емитър (VBE), като същевременно поддържа постоянното напрежение на колектора (VCB).Обикновено VBE е начертан на оста x срещу IE на оста y.Започвайки с VCB от нула волта, увеличението на VBE води до съответно покачване на IE, изобразяващо връзката между входното напрежение и тока, когато изходното напрежение е фиксирано.Тъй като VCB се повишава до по-висока стабилна стойност, като 8 волта, а VBE се увеличава от нула, кривата на входните характеристики се измества поради по-ниско напрежение на рязане.Това изместване е резултат от стесняване на изчерпващата област на кръстовището на емитер, който се ръководи от повишените обратни отклонения при по-високи нива на VCB, като по този начин се засилва инжектирането на носителя на заряда от емитера в основата.

Фигура 8: Общи характеристики на базовата продукция

Изследването на характеристиките на изхода включва изучаване на това как токът на колектора (IC) се променя с вариации в напрежението на колектора (VCB), като същевременно поддържа постоянния ток на емитера (т.е.).Първоначално IE е настроен на нула МА, за да анализира транзистора в региона на прекъсване.В това състояние увеличаването на VCB има малък ефект върху IC, което показва, че транзисторът е непроводим.

Когато IE се увеличава постепенно, например до 1 Ma, а VCB е разнообразен, транзисторът работи в своя активен регион, където действа главно като усилвател.Изходните характеристики са изобразени чрез криви, които остават сравнително плоски с увеличаване на VCB с фиксиран IE.

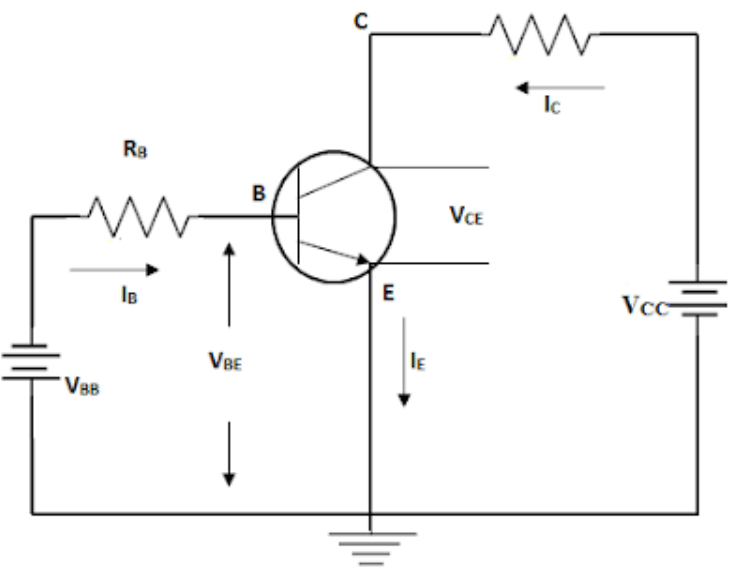

Фигура 9: Обща конфигурация на излъчвателя

Обща конфигурация на емитер (CE)

Общата конфигурация на излъчвателя е най -популярната поради силните му свойства на усилване, предлагайки както значителен ток, така и усилване на напрежението.Входът се прилага между основата и излъчвателя и изходът се взема през кръстовището на колектора-емитър.Тази настройка го прави универсален и подходящ за усилване на аудио сигналите в потребителската електроника и служи като превключващ елемент в цифровите схеми.Ефективното му усилване и способността за задвижване на товари го правят широко използван в различни приложения.

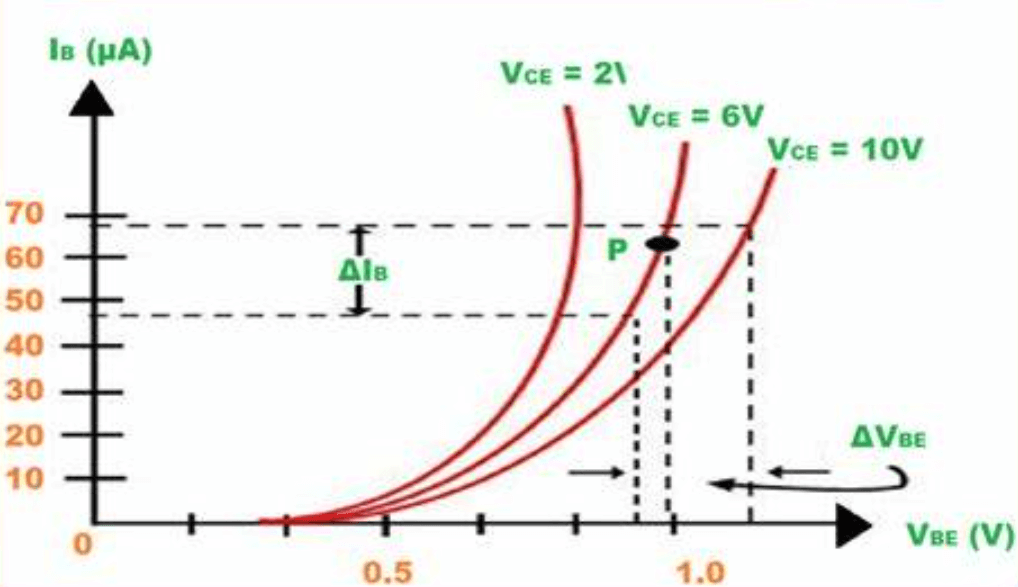

Фигура 10: Общи характеристики на входа на емитер

В общата конфигурация на излъчвателя разбирането на поведението на входната верига е от съществено значение за схващане на транзисторната работа.Процесът започва с напрежението на базовия емитър (VBE) при нула и се увеличава постепенно, като запазва напрежението на колектора-емитър (VCE) при нула.Първоначално базовият ток (IB) се издига, показвайки диодно-подобни отклонения напред на кръстовището на основния емитър.Графиките илюстрират това с рязко увеличение на IB, когато VBE се повишава, подчертавайки чувствителността на напрежението на кръстовището.

Когато VCE е зададен на по -висока стойност, като 10 волта, започвайки отново от нула VBE, кривата на входните характеристики се измества забележимо.Това изместване възниква, тъй като обратното отклонение в кръстовището на колектора-база разширява областта на изчерпване.В резултат на това е необходим по -висок VBE, за да се постигне същия IB като преди.

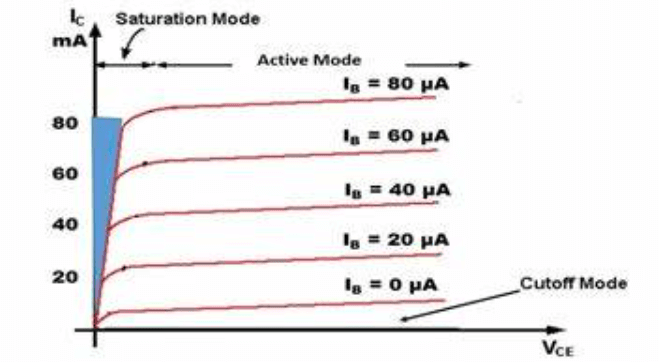

Фигура 11: Общи характеристики на изхода на емитер

За да се проучат изходните характеристики в обща настройка на емитер, задайте фиксиран базов ток (IB), като 20 μA, и променяйте напрежението на колектора-емитър (VCE).Този метод картографира поведението на транзистора от прекъсване до насищане, показвайки ясна връзка между увеличаване на VCE и получения ток на колектора (IC) ..

Регионът на насищане е особено важен, където транзисторът провежда ефективно.Тук и емитерните и колекционните базови кръстовища са пристрастени напред, което води до бързо покачване на IC с малки увеличения на VCE.

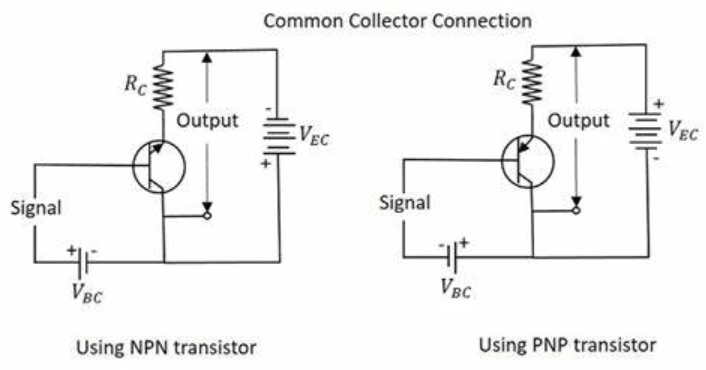

Фигура 12: Обща конфигурация на колектора

Обща конфигурация на колекционера (CC)

Общата конфигурация на колектора, известна още като последовател на излъчватели, има висок входен импеданс и нисък изход импеданс.Входният сигнал се прилага към основата и изходът се взема от емитера, който отблизо следва входното напрежение.Тази настройка осигурява усилване на напрежението на единството, което означава, че изходното напрежение почти съответства на входното напрежение.Използва се предимно за буфериране на напрежението, което го прави полезен за свързване на източници с висок импеданс с ниско-импеданс натоварвания, засилване на целостта на сигнала без значително усилване.

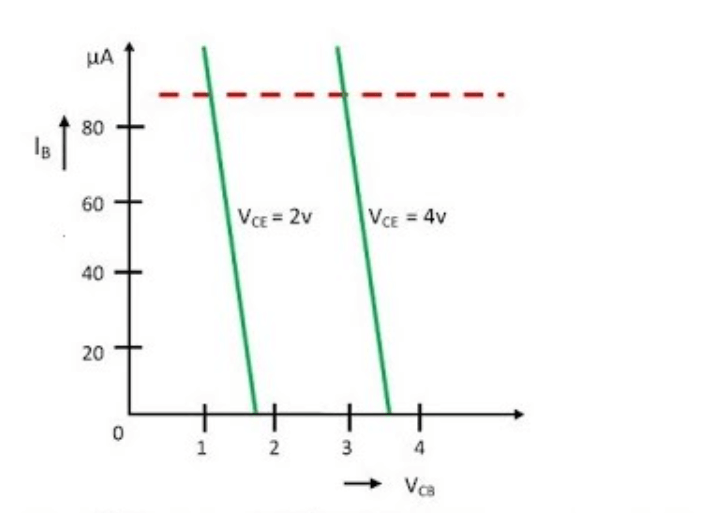

Фигура 13: Общи характеристики на входа на колектора

Общата конфигурация на колектора, известна като последовател на излъчвателя, тъй като изходът следва входа, има уникални входни характеристики.За да ги проучим, ние променяме напрежението на основния колектор (VBC), като същевременно поддържаме фиксирано изходното напрежение (VEC), започвайки от 3 волта.С увеличаването на VBC от нула, входният ток (IB) започва да се увеличава, като директно отговаря на промените в VBC.Тази връзка е показана графично, за да изобразява как транзисторът реагира на нарастващите промени в входа.

Когато VEC се увеличи до по -високи нива, ние наблюдаваме как се изместват входните характеристики, подчертавайки адаптацията на транзистора към по -високи изходни напрежения.Тази информация е от решаващо значение за разбиране на високото входно съпротивление на общата конфигурация на колектора, което е изгодно за приложенията за съвпадение на импеданса, минимизиране на загубата на сигнал между етапите.

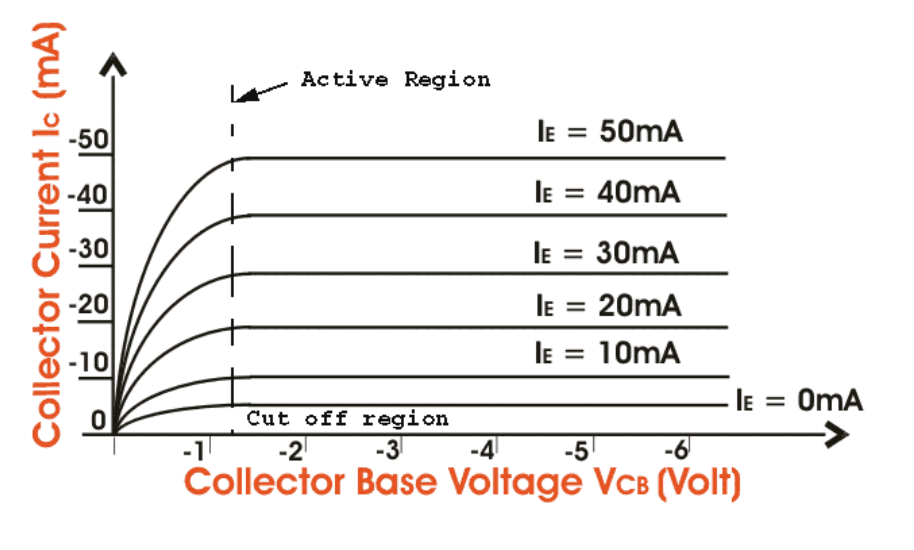

Фигура 14: Общи характеристики на изхода на колектора

За да разгледаме изходните характеристики на общата конфигурация на колектора, ние фиксираме входния ток и променяме изходното напрежение (VEC).Без входен ток, транзисторът остава непроводим в областта на прекъсване.С увеличаването на входния ток транзисторът навлиза в своя активен регион, картографира връзката между тока на емитера (т.е.) и VEC.Това картографиране демонстрира ниското изходно съпротивление на тази конфигурация, полезно за приложенията за буфериране на напрежението.

Плюсове и минуси на използването на биполярни кръстовидни транзистори

Плюсове

BJT са ценени в електрониката за своите отлични способности за усилване.Те са необходими в вериги, които се нуждаят от значителни усилвания на напрежението и тока.Тези транзистори осигуряват високи печалби от напрежение и работят ефективно в различни режими: активни, обратни, насищане и прекъсване.Всеки режим има специфични предимства, което прави BJTS универсален за различни електронни приложения.В активен режим BJT може да усили слабите сигнали без насищане, идеален за линейни задачи за усилване.Те също така обработват добре високочестотни сигнали, които са полезни в комуникационните системи RF (радиочестотна).Освен това, BJT могат да функционират като превключватели, което ги прави подходящи за редица електронни компоненти и системи, от прости превключватели на сигнали до сложни логически схеми.

Минуси

BJT обаче имат някои недостатъци.Те са предразположени към топлинна нестабилност, което означава, че температурните промени могат да повлияят на тяхната работа, което води до неефективност или шум в изхода.Това е важен проблем в прецизните приложения.Освен това, в сравнение с FET, BJT имат по -бавни скорости на превключване и консумират повече мощност, което е недостатък в съвременната електроника, която изисква бързо превключване и енергийна ефективност.Тази по-бавна реакция и по-висока консумация на енергия ограничават използването им в определени високоскоростни и чувствителни към мощността приложения, където FET, с по-бързите и по-енергийно ефективни характеристики, може да са по-подходящи.

Приложения на биполярни кръстовни транзистори в съвременната електроника

BJT играят настоятелна роля в много електронни схеми, особено при усилване и превключване.Те са необходими за схеми, нуждаещи се от прецизно управление на усилването на аудио, ток и напрежение.В дизайна на усилвателя NPN транзисторите често се предпочитат пред PNP типовете, тъй като електроните, които са носители на заряд в NPN транзистори, се движат по -бързо и по -ефективно от дупките, носителя на заряда в PNP транзисторите.Това води до по -добра ефективност на усилване.

BJT се използват в различни приложения, от малки аудио устройства до големи индустриални машини.При аудио усилване те усилват малки сигнали от микрофони до нива, подходящи за високоговорителите.В цифровите схеми способността им да превключват бързо им позволява да действат като двоични превключватели, опасни за логическите операции в компютрите.

В допълнение, BJT са необходими в осцилаторите и модулаторите и са необходими за генериране и модификация на сигнала в телекомуникациите.Тяхната способност за бързо превключване и капацитет за справяне с различни нива на мощност ги правят ключови компоненти при създаването на сигнали, базирани на честота.

Развитието на биполярни транзистори на кръстовищата

Напредъкът в полупроводниковите допинг техники беше от ключово значение за създаването на нови видове BJT, като микро-сплав, дифузирани микро-слежи и транзистори след сплав.Тези нови варианти показаха значителни подобрения в скоростта и енергийната ефективност, отговарящи на нарастващото търсене на по -бързи и по -надеждни електронни компоненти.

Пробив в развитието на BJT беше въвеждането на дифузирания транзистор и равнинния транзистор.Тези иновации направиха производствения процес по -ефективен, като позволи интегрирането на BJT в по -малки и по -сложни схеми.Този напредък проправи пътя за масово производство на интегрални вериги, което от своя страна доведе до бърз напредък в потребителската електроника.Днес BJT се намират в широк спектър от приложения, от изчислителни и комуникации до системи за автоматизация и управление.Продължаващото им присъствие в тези области подчертава трайното им значение и адаптивност в съвременната електроника.

Заключение

Биполярните транзистори на кръстовищата (BJT) са неразделна част от съвременната електроника, осигурявайки стабилни решения за усилване и превключване в спектър от приложения.Чрез подробно изследване на техния дизайн, работа и нюанси на тяхната функционалност в различни региони-активна, насищане и прекъсване-BJT демонстрират забележителна гъвкавост и ефективност, които са динамични както за целостта на сигнала, така и за управлението на мощността в електронните схеми.

Въпреки някои ограничения, като топлинна нестабилност и относителна неефективност в сравнение с транзисторите на полевия ефект (FET), BJT продължават да се развиват с напредък в полупроводниковата технология, като гарантират тяхната релевантност във непрекъснато развиващия се пейзаж на електронния дизайн.Тяхната трайна полезност за усилване на слабите сигнали, управлението на енергията ефективно и бързото превключване между състоянията е в основата на задължителната им роля както в аналоговата, така и в цифровата електроника, от основни аудио устройства до сложни изчислителни системи.Продължаващото развитие и усъвършенстване на BJT, белязани от иновации като равнинния и разсеяния транзистор, подчертават сериозния им принос за напредъка и надеждността на съвременните електронни компоненти и системи.

Често задавани въпроси [FAQ]

1. Какво е биполярен транзистор обяснява структурата си?

Биполярният транзистор е полупроводниково устройство, което се състои от три слоя легиран материал, образувайки два P-N кръстовища.Трите региона се наричат ​​излъчвател, база и колекционер.Емайтърът е силно легиран за инжектиране на носители на заряд (електрони или дупки) в основата, което е много тънко и леко легирано, за да позволи лесно преминаване на тези носители към колектора, който е умерено легиран и е проектиран да събира тези носители.

2. Какви са характеристиките на биполярен транзистор?

Биполярните транзистори проявяват три ключови характеристики:

Амплификация: Те могат да усилят входен сигнал, осигурявайки по -голям изход.

Превключване: Те могат да действат като превключватели, включване (провеждане) или изключване (непроводящи) въз основа на входния сигнал.

Текущо управление: Токът между колектора и излъчвателя се контролира от тока, преминаващ през основата.

3. Каква е основната концепция за биполярен транзистор?

Крайната концепция зад биполярния транзистор е способността му да контролира и усилва тока.Той работи като устройство, управлявано от ток, където малък ток, влизащ в основата, контролира по-голям ток, изтичащ от колектора към излъчвателя.Това го прави ефективен инструмент за усилване на сигналите в различни електронни схеми.

4. Каква е целта на биполярен транзистор?

Основната цел на биполярния транзистор на кръстовището е да функционира като токов усилвател.Чрез използване на малки основни токове за контрол на по-големи токове на колекционер-емитър, BJT изпълняват ключови роли в усилването и превключването на приложенията в електронните вериги.

5. Каква е функцията на основата в биполярен кръстовен транзистор?

Основата на биполярен транзистор на кръстовището играе сериозна роля за контролиране на работата на транзистора.Той действа като вратар за превозвачите на заряда.Токът, приложен към базата, регулира броя на носителите, способни да преминат от излъчвателя към колектора, като по този начин контролира общия токов поток през транзистора.Тази малка манипулация на базовия ток позволява на транзистора да постигне усилване на сигнала или да действа като електронен превключвател.
