Температурен коефициент на съпротивление (TCR): Формула, видове, материални стойности и приложения

Температурният коефициент на съпротивление (TCR) ви помага да разберете как се променя съпротивлението на материала, когато температурата му се промени.В тази статия ще научите основната формула, ще видите стойностите на TCR на различни материали и ще разберете какво означава положителен, отрицателен и почти нулев TCR.Ще разгледате и прост пример за верига, за да видите как температурата може да повлияе на тока и напрежението.Тези идеи ще ви помогнат да разберете защо TCR има значение за отчитането, защитата и стабилния дизайн на веригата.

Каталог

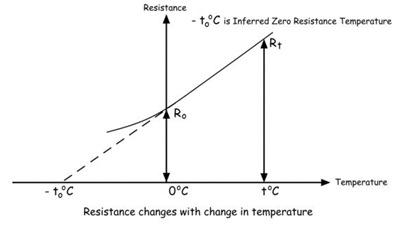

Фигура 1. Графика на температурния коефициент на съпротивление

Какво е температурен коефициент на съпротивление?

Температурният коефициент на съпротивление (TCR) определя как се променя електрическото съпротивление на материала, когато температурата му варира.Той показва колко съпротивление ще се повишава или намалява за всеки 1°C промяна на температурата.TCR се представя с гръцката буква α (алфа) и е важен за прогнозиране на термичното поведение на електронните компоненти.

Фигурата по-горе показва как съпротивлението се увеличава с повишаване на температурата, което е точно това, което описва температурният коефициент на съпротивление (TCR).При 0°C съпротивлението е R₀, а при по-висока температура t°C става Rₜ.Прекъснатата линия сочи обратно към температура, при която съпротивлението би достигнало нула, наречена изведена температура на нулево съпротивление.

Формула за температурен коефициент на съпротивление

TCR се изчислява с помощта на стандартното уравнение:

$${Р}_{Т}={Р}_0(1+\alpha \Delta Т)$$

Обяснение на формулата:

• R₀ = съпротивление при референтна температура (обикновено 20°C или 25°C)

• RT = съпротивление при повишена температура

• α = температурен коефициент на съпротивление

• ΔT = промяна на температурата (T − T₀)

Тази формула дава възможност да се предвиди как стойността на резистора се променя с температурата.В прецизната електроника.

Температурен коефициент на съпротивление при 20°C

Температурният коефициент на съпротивление (TCR) на различни материали и вещества при 20°C е посочен по-долу:

Материал / Вещество	химически Символ / Композиция	TCR (на °C при 20°C)
Сребро	Ag	0,0038
Мед	Cu	0,00386
злато	Au	0,0034
Алуминий	Ал	0,00429
Волфрам	У	0,0045
Желязо	Fe	0,00651
Платина	Пт	0,003927
никел	Ni	0,00641
Калай	сн	0,0042
Цинк	Zn	0,0037
Тантал	Та	0,0033
Манган	Мн	0,00001
Месинг	Cu (50–65%) + Zn (35–50%)	0,0015
Манганин	Cu (84%) + Mn (12%) + Ni (4%)	0,000002
Константан	Cu (55%) + Ni (45%)	0,00003
Меркурий	Hg	0,0009
нихром	Ni (60%) + Cr (15%) + Fe (25%)	0,0004
нихром 70/30	Ni (70%) + Cr (30%)	0,0002
нихром 80/20	Ni (80%) + Cr (20%)	0,00013
нихром V	Ni (80%) + Cr (20%) + Fe (следи)	0,00018
Кантал A1	Fe (72%) + Cr (22%) + Al (6%)	0,00014
въглерод	В	–0,0005
Графит	В	–0,0008
Пиролитичен въглерод	В	–0,0010
Силиций	Si	–0,07
Германий	Ge	–0,05
Силиций Карбид	SiC	–0,0006
Силиций Нитрид	Si₃N₄	–0,0015
Галий Арсенид	GaAs	–0,02
Олово	Pb	0,004
Титан	Ти	0,0038
Титан Сплав (Ti-6Al-4V)	Ти + Al6% + V4%	0,0032
Неръждаема Стомана 304	Fe + Cr18% + Ni8%	0,001
Неръждаема Стомана 316	Fe + Cr17% + Ni12% + Mo2,5%	0,00094
Фосфор бронз	Cu + Sn (3–10%) + P (0,03%)	0,001
Инвар	Fe (64%) + Ni (36%)	9E-07
Ковар	Fe (54%) + Ni (29%) + Co (17%)	0,000005
Полистирен	(C₈H₈)n	0,00002
каучук (общо)	—	0,0001–0,0003
Стъкло	SiO₂	0,00001
Полимери (общо)	—	≈0,00001

Видове температурен коефициент

Материалите променят съпротивлението по различен начин при нагряване и температурният коефициент на съпротивление (TCR) описва как се случва това.По-долу са основните типове TCR, всеки от които показва специфично поведение при устойчивост на температура, използвани в електронни и сензорни приложения.

Положителен температурен коефициент (PTC)

Фигура 2. PTC графика

Материал с положителен температурен коефициент (PTC) показва стабилно нарастване на електрическото съпротивление с повишаване на температурата, както е показано на фигурата по-горе.Това поведение е типично за метали като медни проводници, платинени RTD и PTC термистори, използвани в защитни вериги.Тъй като материалът се нагрява, по-силните атомни вибрации пречат на движението на електроните, причинявайки съпротивление за изкачване.Поради тази предсказуема реакция, PTC компонентите са идеални за саморегулиращи се нагреватели, защита от свръхток и системи, които разчитат на точен температурен коефициент на съпротивление.

Отрицателен температурен коефициент (NTC)

Фигура 3. NTC графика

Материалите с отрицателен температурен коефициент (NTC) показват обратния ефект, при който съпротивлението намалява с повишаване на температурата, както е показано на фигурата по-горе.NTC термисторите, силициевите полупроводници и чувствителните елементи от манганов оксид обикновено проявяват това поведение.Тъй като топлината инжектира енергия в материала, стават достъпни повече носители на заряд, което позволява на тока да протича по-лесно.Това прави NTC термисторите подходящи за измерване на температурата, ограничаване на пусковия ток и вериги, изискващи прецизна термична компенсация.

Нулев или почти нулев температурен коефициент

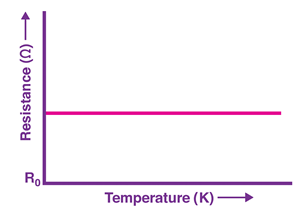

Фигура 4. Нулева TCR графика

Някои конструирани сплави показват нулев или почти нулев TCR, което означава, че тяхната устойчивост остава почти постоянна дори при температурни промени, както е показано на фигурата по-горе.Константанът, манганинът и специализираните нихромови сплави са известни с това изключително стабилно термично поведение.Тяхната дългосрочна стабилност осигурява постоянни стойности на съпротивление в широк температурен диапазон.Поради тази надеждност материалите с нулев TCR се използват широко в прецизни измервания, шунтови резистори и индустриални системи, изискващи висока електрическа точност.

Пример за схема как TCR променя съпротивлението

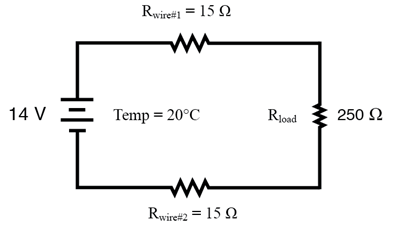

Фигура 5. Пример за схема, показваща TCR ефект

Фигурата по-горе показва основна последователна верига с 14 V захранване, 250 Ω товар и два проводника, всеки от които има 15 Ω съпротивление при 20°C.Тази проста настройка помага да се обясни как температурният коефициент на съпротивление (TCR) влияе върху веригите.Въпреки че проводниците са обозначени като 15 Ω, тяхното съпротивление не остава същото при промяна на температурата.Повечето метални проводници имат положителен TCR, което означава, че тяхното съпротивление се увеличава с повишаване на температурата.

Така че, ако температурата надхвърли 20°C, съпротивлението на всеки проводник става малко по-високо.Когато това се случи, общото съпротивление на веригата се увеличава, токът намалява и товарът получава по-малко напрежение и мощност.Този пример показва, че дори малки температурни промени могат да повлияят на работата на веригата, което прави TCR важен фактор в окабеляването, разпределението на мощността и чувствителната към температура електроника.

Предимства и недостатъци

Предимства

• Предсказуемо съпротивително поведение

• Възможност за точен температурен сензор

• Поддържа термична компенсация във веригите

• Позволява саморегулиращи се и защитни функции

• Позволява избор на материали, оптимизирани за стабилност или чувствителност

Недостатъци

• Нелинейно поведение при високи температури

• Дрейф на съпротивлението при евтини материали

• Изисква компенсация при прецизни проекти

• Потенциална дългосрочна нестабилност в евтини компоненти

• Температурните промени могат да повлияят на точността на измерване

Приложения на температурния коефициент на съпротивление

Отчитане на температурата

Температурният коефициент на съпротивление играе роля в устройствата за измерване на температурата като RTD и термистори.Тези сензори разчитат на предвидими промени в съпротивлението, за да осигурят точни измервания в индустриални, автомобилни и екологични приложения.Тъй като TCR директно свързва устойчивостта с температурните промени, той позволява стабилно и прецизно наблюдение както при ниски, така и при високи температурни условия.

Защита от свръхток

В системите за защита от свръхток, свойството TCR на PTC термисторите помага за защита на веригите чрез увеличаване на съпротивлението, когато се открие прекомерна топлина.Тъй като температурата на компонента се покачва, съпротивлението му рязко се покачва, което ефективно ограничава токовия поток.Това поведение предпазва захранващите устройства, зарядните устройства и системите за управление на батерията от повреда, причинена от претоварване или късо съединение.

Стабилизация на веригата

Материалите с ниско TCR са важни за стабилизирането на веригата, особено в прецизните аналогови и измервателни системи.Тези компоненти поддържат почти постоянно съпротивление дори при температурни промени, помагайки за постигане на постоянни нива на напрежение и ток.Чрез минимизиране на дрейфа резисторите с нисък TCR подобряват дългосрочната точност и повишават цялостната надеждност на системата.

Индустриална апаратура

Индустриалните измервателни уреди често използват резистори с нисък TCR, за да осигурят точни показания в взискателни среди.Оборудване, изложено на топлина, вибрации или механично напрежение, се възползва от стабилността, която осигурява контролиран температурен коефициент на съпротивление.Това постоянно представяне поддържа надеждно събиране на данни и дългосрочна работа на оборудването.

Силова електроника

В силовата електроника компонентите с дефинирани TCR характеристики помагат за управлението на термичното поведение в преобразуватели, инвертори и силнотокови моторни задвижвания.Предсказуемият температурен коефициент на съпротивление ви позволява да контролирате натрупването на топлина и да поддържате безопасни работни условия.Тези дизайни, съобразени с топлината, подобряват ефективността и удължават живота на захранващите системи и устройствата, захранвани с батерии.

Заключение

Температурният коефициент на съпротивление ви помага да предвидите как съпротивлението се променя с температурата в различните материали.Като разберете формулата и поведението на типовете PTC, NTC и нулев TCR, можете да изберете компоненти, които остават точни и стабилни при условия.Примерът на веригата показва как дори малки температурни промени могат да повлияят на производителността, а предимствата, недостатъците и приложенията ви помагат да видите къде TCR има най-голямо значение.С тези знания можете да проектирате схеми, които се справят по-ефективно с температурните промени.
