Обясниха генераторите на функции

В електрониката оправянето на нещата е много важно и генераторите на функции ви помагат да направите точно това.Тези гъвкави инструменти са задължителни за създаване на различни форми на вълната, които са модели на електрически сигнали, които можете да използвате за тестване, анализиране и фино настройване на електронни вериги.Независимо дали работите върху обикновен аудио проект или разработвате разширени комуникационни системи, знаейки как работят генераторите на функции е много полезно, за да се уверите, че вашите дизайни се изпълняват според очакванията.Тази статия ще ви преведе чрез различните видове вълнови форми, които могат да произвеждат генераторите на функции, различните видове функционални генератори и техните приложения в различни индустрии.До края ще имате по -добро разбиране как да изберете правилния инструмент за вашите специфични нужди.

Каталог

Фигура 1: Възможности за генератор на функции

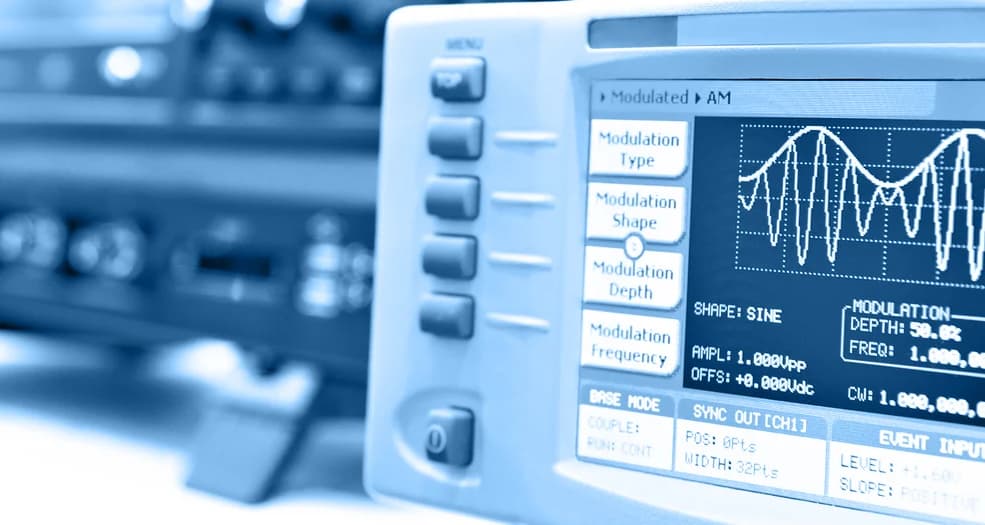

Възможности за генератор на функции

Генераторите на функции са инструменти, използвани в електрониката за създаване на различни форми на вълната, които помагат за тестване и анализ на различни вериги.Познаването на различните форми на вълната, които произвеждат, може да ви помогне да използвате тези инструменти по -ефективно.

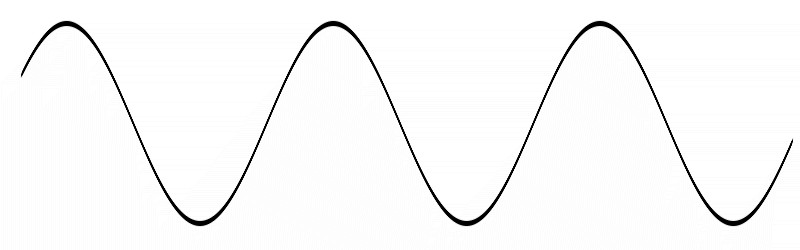

Синусоида

Фигура 2: Синусоида

Синусовата вълна е една от най -простите форми на вълната, известна със своя гладък, непрекъснат поток между високи и ниски точки.Той има само една честота, което означава, че не добавя допълнителен шум или изкривяване на веригата.Това прави синусовата вълна особено полезна, когато искате да тествате аналогови схеми, като аудио системи, където трябва да проверите дали звукът е ясен и без изкривяване.

Квадратна вълна

Фигура 3: Квадратна вълна

Квадратна вълна се характеризира с бързите му скокове между високи и ниски състояния.Той е особено удобен за тестване на цифрови схеми.Тази форма на вълната често се използва като часовник сигнал за поддържане на операциите на цифрови устройства в синхрон.Острите преходи в квадратна вълна го правят идеален за тестване на това колко бързи и точно цифрови компоненти, като логически порти, реагират на промените.

Пулсова вълна

Фигура 4: Пулсова вълна

Пулсовата вълна е подобна на квадратна вълна, но позволява повече контрол върху продължителността на нейните високи и ниски състояния.Това го прави много полезен в цифровите приложения, които изискват прецизно време.Например, импулсните вълни се използват за контрол на скоростта на двигателите или регулиране на яркостта на светодиодите чрез техника, наречена модулация на импулсна ширина (PWM).

Триъгълна вълна

Фигура 5: Триъгълна вълна

Триъгълна вълна се движи нагоре и надолу по права линия между най -високите и най -ниските си точки.Това просто движение нагоре и надолу го прави чудесно за тестване на усилватели и други вериги, които трябва да реагират равномерно на промените в сигнала.Ако има някакво изкривяване или неравномерност в отговора на усилвателя, ще бъде по -лесно да се забележи при използване на триъгълна вълна.

Sawtooth вълна

Фигура 6: Sawtooth вълна

Вълната на трион получава името си, защото прилича на зъбите на трион, с бързо издигане или падане, последвано от постепенно връщане към началната точка.Тази форма на вълната обикновено се използва в приложения като генериране на сканиращи сигнали за по -стари телевизионни екрани или създаване на специфични звуци в синтезаторите на музика.Уникалната форма на вълната Sawtooth произвежда широк спектър от честоти, което я прави полезна за тестване как веригите се справят с по -сложни сигнали.

Видове генератори на функции

Генераторите на функции са инструменти, използвани в електрониката за създаване на различни електрически форми на вълната, които са модели на електрически сигнали, които се повтарят във времето.Тези инструменти се предлагат в различни видове, всеки предназначен за специфични задачи.Разбирането на разликите между тези типове може да ви помогне да изберете правилния за това, което трябва да направите.

Аналогови функционални генератори

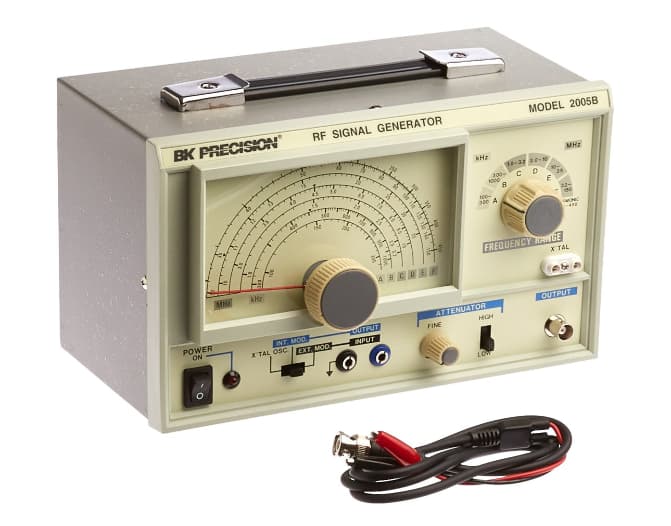

Фигура 7: Генератор на аналогови функции

Генераторите на аналогови функции са традиционният вид, известен с това, че е прост и не е твърде скъп.Те създават непрекъснати сигнали, използвайки основни електронни компоненти като оперативни усилватели или фазово заключени бримки (PLL).Тези сигнали обикновено включват основни форми на вълни като синусоидни, квадратни и триъгълни вълни.Въпреки това генераторите на аналогови функции обикновено предлагат по -малко функции и са по -малко прецизни в сравнение с цифровите модели.Това ги прави добър избор, когато не се нуждаете от точна точност, но все пак се нуждаете от надежден инструмент.Например, те работят добре в учебни среди или за просто тестване на веригата.

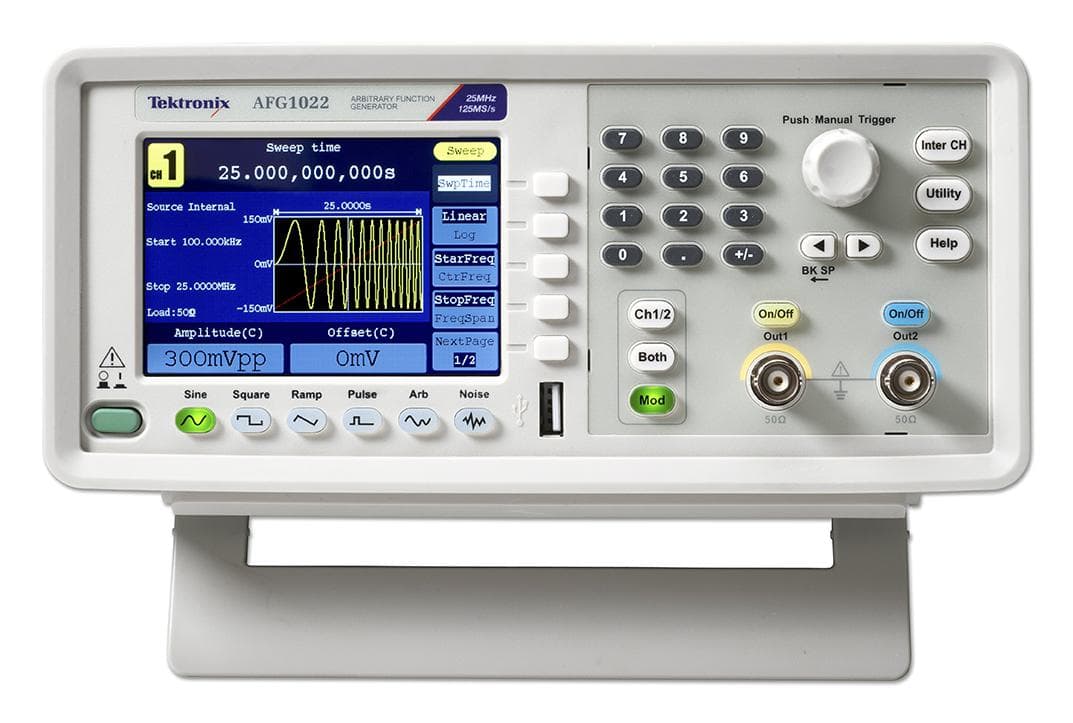

Генератори на цифрови функции

Фигура 8: Генератор на цифрови функции

Генераторите на цифрови функции използват технология, наречена Direct Digital Synthesis (DDS), за да създават вълнови форми.Тази технология позволява на тези генератори да произвеждат голямо разнообразие от вълнови форми с по -голяма точност и стабилност.Генераторите на цифрови функции ви дават повече контрол върху честотата, амплитудата и фазата на сигналите, които произвеждат.Поради своята прецизност и гъвкавост, генераторите на цифрови функции са добре подходящи за по-модерни задачи, като изследвания, разработки и подробни електронни тестове.Те могат да създават по -сложни форми на вълната и са лесни за програмиране, поради което често се използват, когато е необходим прецизен контрол върху характеристиките на сигнала.

Произволни генератори на вълни (AWG)

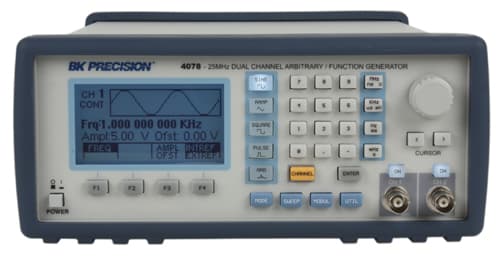

Фигура 9: произволен генератор на вълни (AWG)

Произволните генератори на вълни (AWG) позволяват на потребителите да създават персонализирани форми на вълни, което ги прави полезни за специализирано тестване, особено в телекомуникациите, където са необходими сложни сигнали.С усъвършенствани функции, които симулират точно сигналите в реалния свят, те са ценни инструменти.По подобен начин генераторите на функции са универсални и се използват в много полета.В лабораториите за електроника те имитират условия в реалния свят за тестване и отстраняване на проблеми, като гарантират правилно системите да работят.В научните изследвания и разработки те тестват нови дизайни, като създават различни сигнали, помагайки на продуктите да се представят добре в реални сценарии.В медицинската област генераторите на функции прецизират медицинските изделия като пейсмейкъри и ултразвукови машини, за да гарантират правилната функция.В автомобилната индустрия те симулират сигнали на двигатели и превозни средства за тестване на контролни единици, подпомагайки подобряване на работата на системата и осигуряване на надеждна работа.

Техники за модулация във функционалните генератори

Техниките на модулация в съвременните генератори на функции позволяват да се коригират формите на вълните за специфични приложения, особено в комуникационните системи.Тези техники променят различни аспекти на формата на вълната - като негов размер, скорост или позиция - основани на външен сигнал, което прави възможно изпращането на информация.

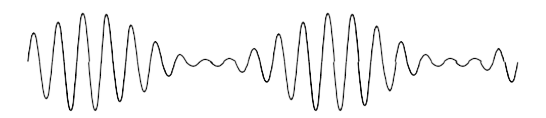

Фигура 10: Амплитудна модулация (AM) Вълнената форма

Амплитудната модулация (AM) е метод, при който размерът на формата на вълната се променя в съответствие с модулиращия сигнал.Този подход обикновено се използва в комуникационните системи, особено в радиоразпръскването, където силата на сигнала отразява изпратената информация.Чрез регулиране на амплитудата, AM дава възможност да се предаде звук или данни на дълги разстояния.По -вероятно е обаче да бъде повлиян от шум и смущения, което може да направи получения сигнал по -малко ясен.

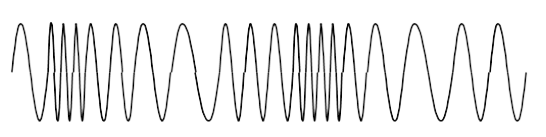

Фигура 11: Честотна модулация (FM) вълнова форма

Честотната модулация (FM) променя скоростта на формата на вълната според модулиращия сигнал.За разлика от AM, където размерът се променя, FM поддържа размера същата, но измества скоростта, за да кодира информация.Този метод се използва широко в радиоразпръскването, особено в FM радио.Едно от основните предимства на FM над AM е, че той е по-малко засегнат от шум и смущения, което го прави по-добър за предаване на висококачествени звукови сигнали.

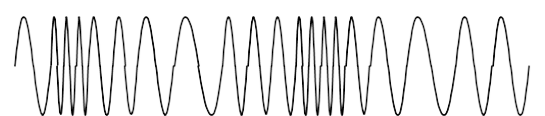

Фигура 12: Фазова модулация (PM) Форма на вълната

Фазовата модулация (PM) настройва позицията на формата на вълната въз основа на модулиращия сигнал.В този случай фазата се отнася до точката, в която започва формата на вълната или ъгълът му спрямо референт.Чрез изместване на фазата, PM може да кодира данни във формата на вълната.Този метод често се използва в усъвършенствани комуникационни системи като Wi-Fi и GSM мрежи, където помага да се осигури бързо и надеждно предаване на данни.PM понякога се комбинира с други техники за модулация за подобряване на производителността и ефективността на комуникационните системи

Видове формати на генератор на функции

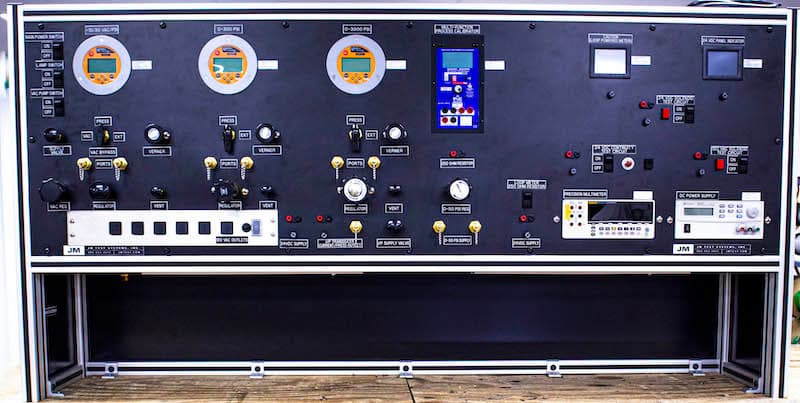

Инструменти на топката

Фигура 13: Инструменти на пейката

Генераторите на функциите на горната част са самостоятелни единици, които обикновено се използват в лаборатории и зони за развитие.Те предлагат много функции, като различни видове вълнови форми, промени в честотата и корекция на амплитудата.Тези устройства са проектирани с лесни за използване контроли, включително копчета, бутони и екрани на дисплея, което ги прави директни да работят.Тези инструменти са надеждни и точни, което ги прави подходящи както за учебни, така и за професионални ситуации на тестване, при които точността е много важна.

Багажници на базата на багажници

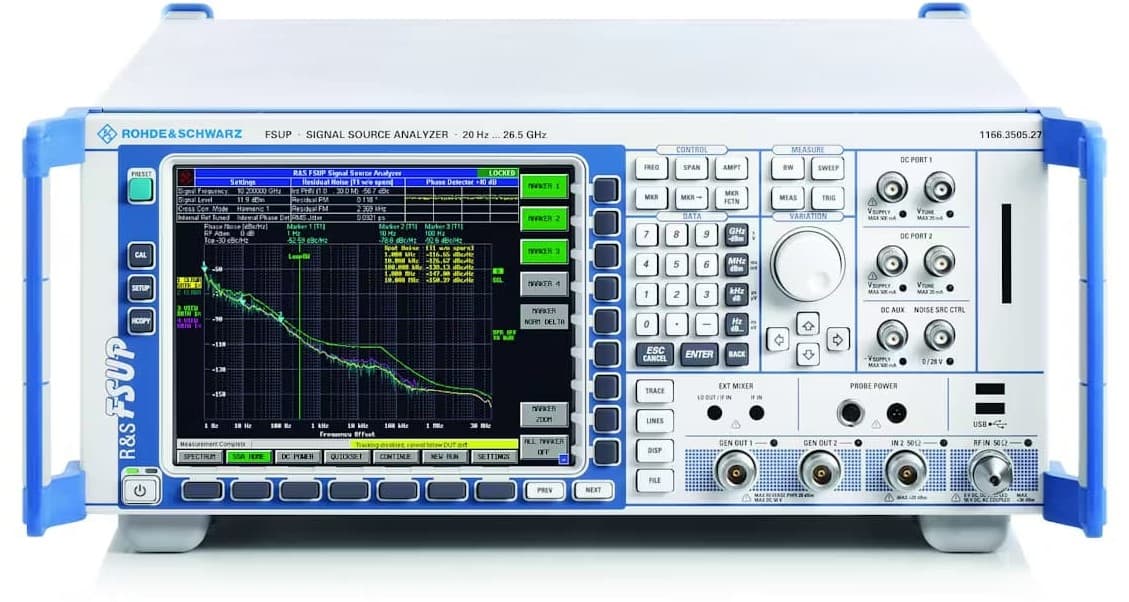

Фигура 14: Генератор на багажници на багажника

Генераторите на багажници на багажника са модулни устройства, проектирани да бъдат част от по-големи автоматизирани тестови системи.Модулният им дизайн им позволява лесно да бъдат подредени и поставени в багажник, което ги прави гъвкави за сложни нужди за тестване.Тези генератори обикновено се използват на места, където спестяването на пространство и възможността за мащабиране са важни, като в мащабни проверки за промишленост или качество на производството.Те често предлагат опции за дистанционно управление, което им позволява да работят безпроблемно в рамките на автоматизирани системи.

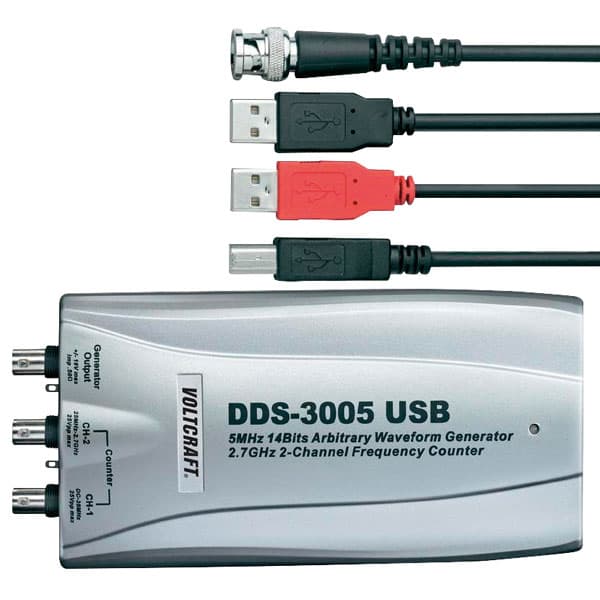

USB генератори на функции

Фигура 15: Генератор на USB функции

Генераторите на USB функции са малки, преносими устройства, които се свързват с компютър чрез USB порт.Те се контролират от софтуера, което позволява на потребителите да създават и коригират формите на вълните директно от своите компютри.Тези генератори са идеални за тестване в полето или други ситуации, при които преносимите и лесни за използване е приоритет.Въпреки че са малки, генераторите на USB функции могат да предлагат много функции, но може да не са толкова прецизни или издръжливи, колкото по -големи, специални единици.

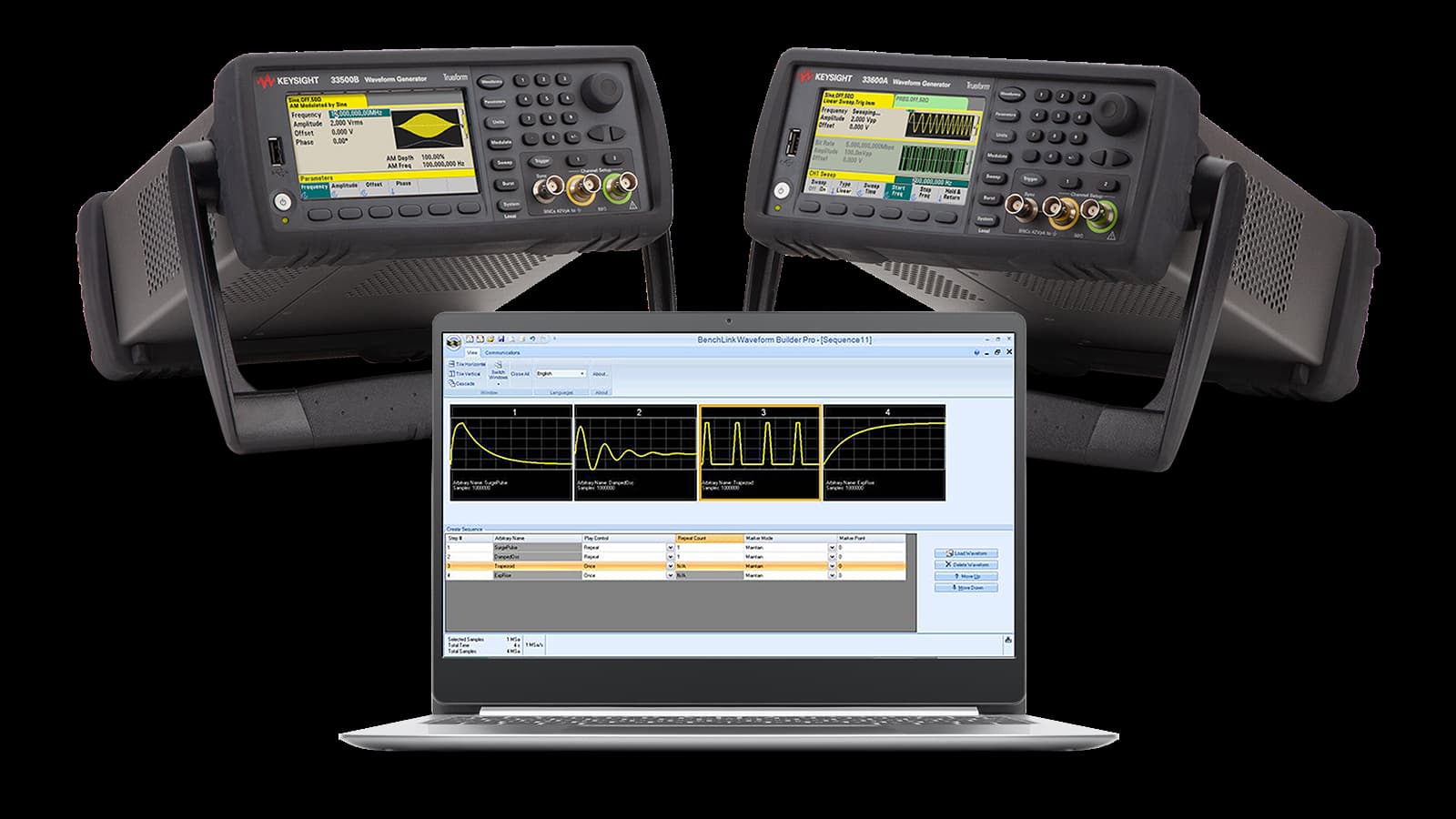

Компютърни генератори на функции

Фигура 16: Компютърни генератори на функции

Компютърните генератори на функция използват софтуер за създаване на форми на вълни, използвайки аудио изхода на компютъра, за да генерират сигнала.Този формат е много удобен за бюджета, тъй като използва съществуващия компютърен хардуер.Въпреки това, точността и производителността на компютърно базирани генератори често зависят от аудио хардуера на компютъра, което може да ограничи използването им в ситуации, които се нуждаят от висока точност.Те са най-подходящи за просто, нискочестотно генериране на сигнал, където поддържането на разходите ниски е основната цел.

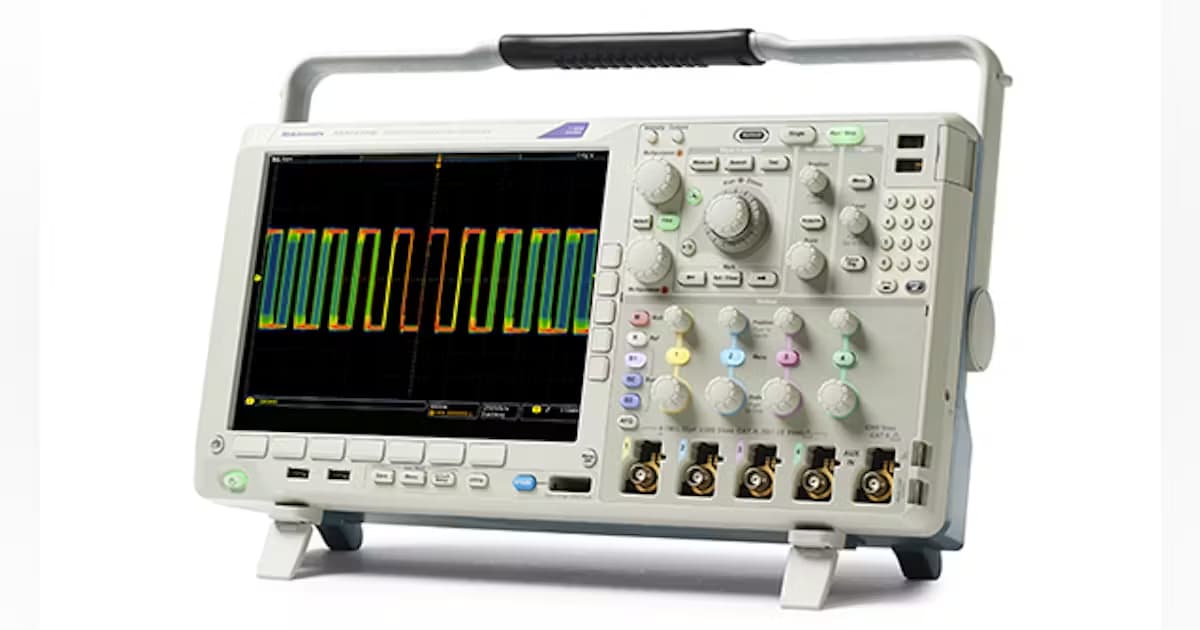

Интегрирани генератори на осцилоскоп

Фигура 17: Оцилоскоп с вграден генератор на функции

Някои осцилоскопи имат вграден генератор на функции, предлагайки удобно решение за всичко в едно за създаване, така и за анализиране на сигнали.Тази комбинация позволява на потребителите да генерират сигнал и незабавно да го проверяват, без да се нуждаят от отделни устройства.Въпреки че този формат е удобен и спестява място, той може да не предлага толкова широк диапазон от форми на вълни, колкото самостоятелни генератори на функции.Тези интегрирани устройства са чудесни за учене и общо тестване, когато се оценяват лекотата на използване и компактния дизайн.

Спецификации на генератора на функции

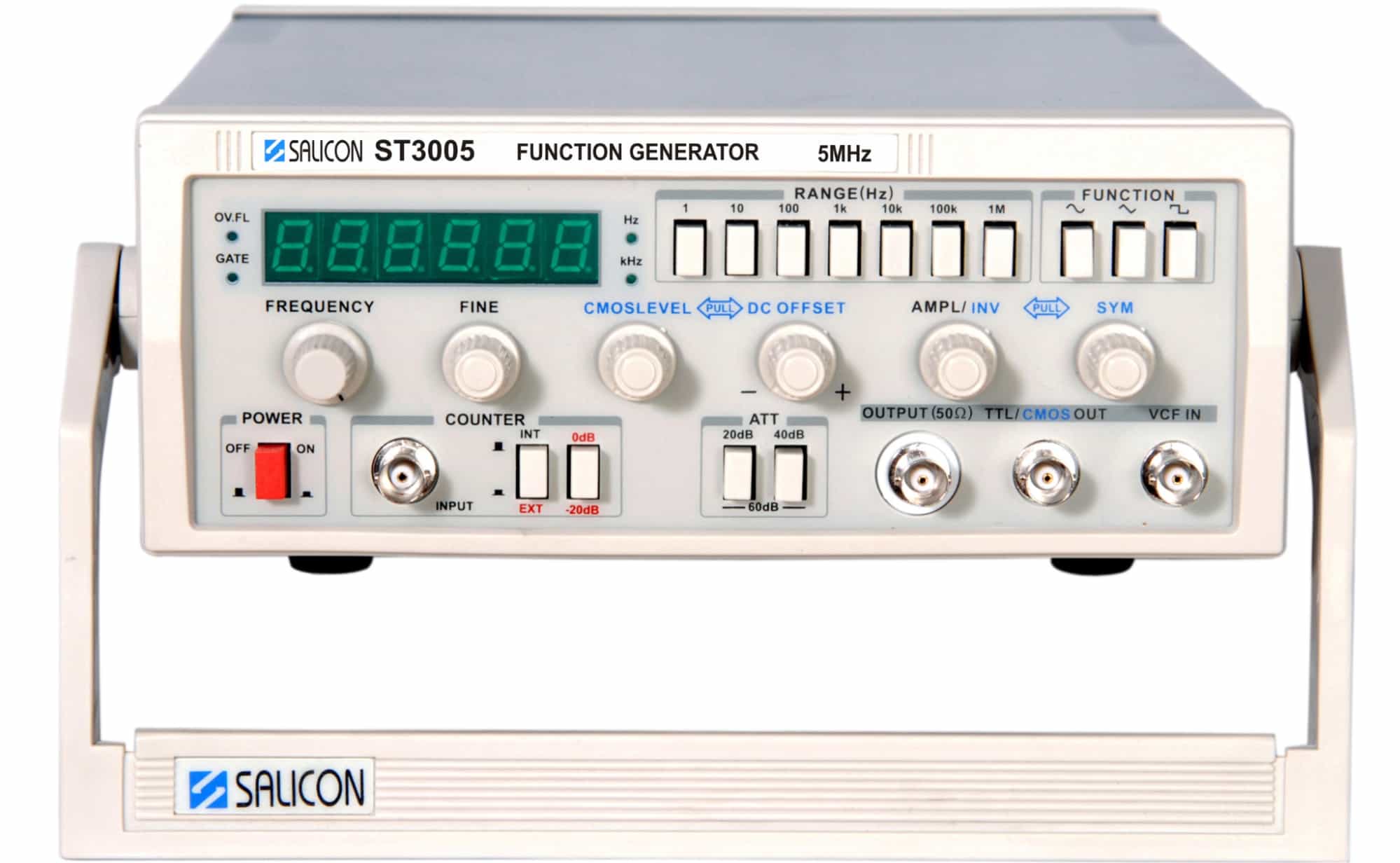

Фигура 18: Генератор на функции

Генераторите на функции са устройства, използвани за създаване на различни електронни сигнали, необходими за тестване и разработка в електрониката.Те идват с контроли, които ви позволяват да регулирате сигнала, за да отговарят на специфичните изисквания на вашия проект.

Контролът на честотата настройва колко често се повтаря формата на вълната с течение на времето.Тази настройка помага да се съпоставят сигнала с това, което тествате.Например, може да се нуждаете от по -високи честоти за бързи цифрови вериги или по -ниски честоти при тестване на аудио оборудване.

Изборът на тип форма на вълната ви позволява да изберете формата на сигнала, като синус, квадрат или триъгълни вълни.Всяка форма е подходяща за различни цели на тестване.Синусовите вълни имат гладка, непрекъсната форма, която работи добре за тестване на аудио или радиочестотни вериги.Квадратните вълни, с техните ясни преходи за включване/изключване, са добри за цифровата електроника, където могат да имитират двоични сигнали.Триъгълните вълни, които се издигат и падат равномерно, често се използват при задачите за модулация и обработка на сигнали.

DC Offset Control ви позволява да премествате формата на вълната нагоре или надолу по оста на напрежението.Това означава, че можете да регулирате сигнала, така че да не е центриран около нула волта, но се измества с определено количество.Това е полезно, когато трябва да симулирате условия в реалния свят, които включват стабилно ниво на напрежение, например в аналогови вериги, където има постоянно напрежение (DC отклонение).

Контролът на дежурния цикъл променя колко дълго формата на вълната остава в състоянието си „на“ в сравнение със състоянието си „изключено“ във всеки цикъл.Тази настройка е особено полезна при генериране на квадратни или импулсни вълни.Например, при задачите за модулация на импулсна ширина (PWM) промяната на работен цикъл настройва колко дълго сигналът остава висок, което може да контролира мощността, доставена на устройство.Това е особено полезно в приложения като контрола на двигателя, където регулирането на работен цикъл може да регулира скоростта и силата на двигателя.

Заключение

Генераторите на функции са полезни инструменти в електрониката, предлагащи различни функции, които отговарят на различни задачи за тестване и разработка.От основната синусова вълна до по-сложни персонализирани форми на вълни, тези устройства помагат на инженерите и техниците да симулират условия в реалния свят, като се гарантира, че схемата работят правилно в различни ситуации.Разбирайки различните видове генератори на функции - независимо дали са аналогови, цифрови или тези, които създават персонализирани форми на вълни - и техните специфични характеристики, можете да изберете правилния инструмент за вашата работа, което води до по -надеждни и ефективни дизайни.Тъй като технологията продължава да напредва, ролята на генераторите на функции в изследванията, развитието и контрола на качеството ще нараства само, което ще ги направи ценен инструмент в инструментариума на всеки специалист по електроника.

Често задавани въпроси [FAQ]

1. Какви са функциите на генератор?

Основната работа на генератора е да променя механичната енергия в електрическа енергия.Това прави, като върти намотка в магнитно поле, което създава електрически ток.След това произведеното електричество може да се използва за захранване на устройства, машини или съхранявано за по -късна употреба.Генераторите често се използват, когато няма достъп до основното захранване или по време на прекъсвания на електрозахранването.

2. Какво е значението на функцията на генератора?

В програмирането функцията на генератора е специален тип функция, която ви позволява да произвеждате и връщате няколко стойности една по една, а не всички наведнъж.Това е полезно, когато трябва да създадете последователност от стойности или елементи по начин, който спестява памет и мощност на обработка, особено когато се справяте с големи количества данни.

3. Каква е функцията на прост генератор?

Функцията на прост генератор е да създава електрическа енергия от механичната енергия.Той работи чрез преместване на телена намотка вътре в магнитно поле, което генерира електрически ток.Простите генератори често се използват за дребномащабно производство на енергия.

4. Каква е функцията на всеки генератор?

Без значение от типа, всеки генератор служи на една и съща основна функция: превръщането на механичната енергия в електрическа енергия.Това преобразуване позволява на генераторите да осигуряват захранване на електрически системи, устройства и мрежи.

5. Как да използвате функция генератор стъпка по стъпка?

За да използвате генератор на функции, първо свържете изходните му терминали към входа на веригата или устройството, които искате да тествате.След това включете генератора на функциите.След това изберете вида на формата на вълната, който искате (като Sine, Square или Triangle) и задайте честотата, за да съответства на това, от което се нуждаете.Регулирайте амплитудата, за да контролирате нивото на напрежението на сигнала и ако е необходимо, задайте DC компенсиране.И накрая, стартирайте генератора, за да започнете да изпращате формата на вълната към вашата верига и наблюдавайте резултатите с помощта на осцилоскоп или друг инструмент за измерване.
