Еднофазни индукционни двигатели

Еднофазните индукционни двигатели играят голяма роля в съвременните електрически системи, тъй като те са лесни за използване, надеждни и рентабилни.Те работят на еднофазен променлив ток (AC) и се използват широко в домакински и търговски уреди като вентилатори, перални машини и прахосмукачки.Тези двигатели променят електрическата енергия в механична енергия чрез електромагнитна индукция.Въпреки че дизайнът им е прост, те са изправени пред предизвикателства като невъзможността да започнат сами, което се решава с помощта на механизми като кондензатори и спомагателни намотки.Тази статия разглежда строителството, принципите на работа, предимствата, недостатъците и приложенията на еднофазни индукционни двигатели, осигурявайки пълно разбиране на тяхната работа и значение.

Каталог

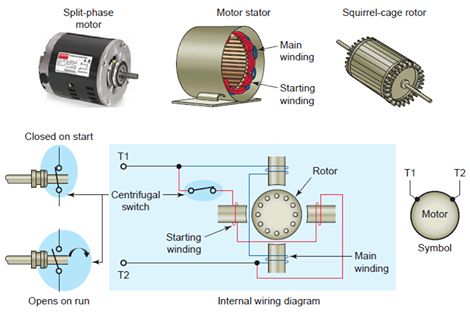

Фигура 1: Преглед на двигателя с еднофазна индукция

Какво е еднофазно индукционно мотори

Еднофазен индукционен двигател е електрически двигател, който работи на еднофазен редуващ се ток (AC).Тези двигатели превръщат електрическата енергия в механична енергия, използвайки електромагнитни взаимодействия.Те са често срещани в домашни уреди като вентилатори, перални машини, прахосмукачки и други, защото са лесни за изграждане и лесни за поддържане.

Еднофазен индукционен двигател работи на еднофазна система за захранване, която е по-често срещана в домовете и предприятията, отколкото трифазните системи.Тези системи са по -достъпни и отговарят на по -ниските нужди от мощност, характерни за къщи, магазини и офиси.Дизайнът на еднофазни индукционни двигатели е ясен, което ги прави рентабилни, надеждни и лесни за поддържане.Поради тези предимства те се използват широко в уреди като прахосмукачки, вентилатори и перални, както и в устройства като центробежни помпи и вентилатори.

Когато стартира еднофазен индукционен двигател, той е свързан към еднофазно захранване.Тъй като еднофазните двигатели не могат да започнат сами, те се нуждаят от начален механизъм, като кондензатор или спомагателна намотка.Този механизъм създава фазово изместване, което прави въртящо се магнитно поле, което предизвиква ток в ротора.След като двигателят стартира, стартовият механизъм, често кондензатор или спомагателна намотка, обикновено се изключва чрез центробежен превключвател или електронно реле.След това моторът работи само на основната намотка.По време на работа роторът следва въртящото се магнитно поле, създадено от статора, което води до завъртане на двигателя.

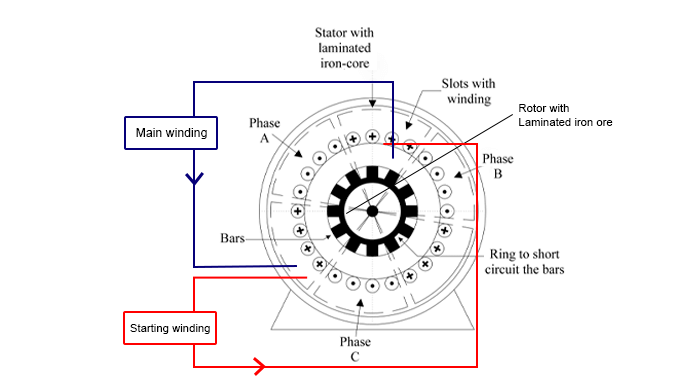

Фигура 2: Еднофазна индукционна двигателна диаграма

Изграждане на еднофазни индукционни двигатели

Изграждането на еднофазен индукционен двигател включва две основни части: статорът и ротора.Всяка част играе ключова роля във функционалността на двигателя.

Статор

Статорът е немощната част на двигателя и има намотки, които получават променливотоковото захранване.Статорът на еднофазен индукционен двигател е изработен от тънки стоманени листове, за да се намали загубата на енергия.Тези листове имат слотове, които държат статора или основната намотка.Силиконовата стомана обикновено се използва за тези листове за намаляване на загубата на енергия поради магнетизма.

Статорът има две намотки: основната намотка и спомагателната намотка.Основната намотка създава магнитното поле, което индуцира ток в ротора, докато спомагателната намотка помага за създаването на фазово изместване в магнитното поле, подпомагайки стартирането на двигателя.Тази намотка се поставя под ъгъл от 90 градуса към основната намотка.

Ротор

Роторът е частта от двигателя, която се върти и движи механичното натоварване през вала.В еднофазните индукционни двигатели роторът обикновено е от типа клетка за клетка.Този тип има алуминиеви или медни пръти, поставени в кръгло ядро.Тези барове са свързани в двата края с крайни пръстени, образувайки цикъл, поради което се нарича „клетка за катеричка“.Роторът е изграден с тези ленти, действащи като проводници, а крайните пръстени ги свързват в двата края.Слотовете, държащи прътите, са наклонени, за да понижат шума и да предотвратят магнитното заключване.

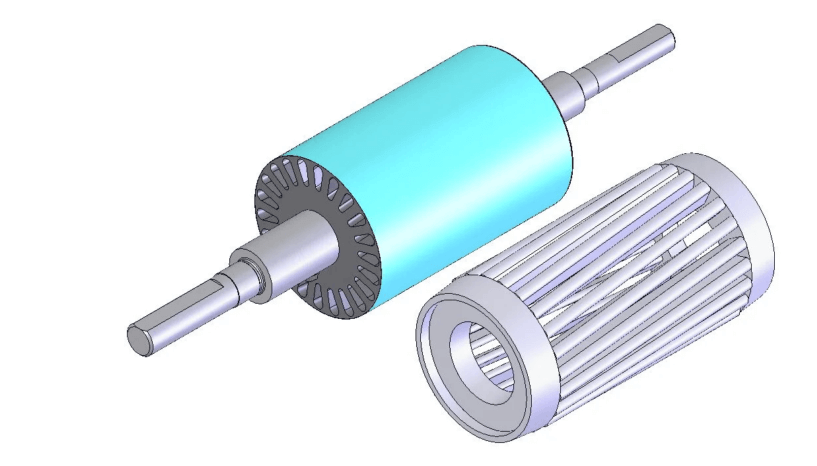

Фигура 3: Дизайн на ротор на клетка

Принцип на работа на еднофазни индукционни двигатели

Еднофазните индукционни двигатели работят чрез електромагнитна индукция.Когато е свързан към еднофазно променливотоково захранване, намотката на статора създава променящо се магнитно поле.Това поле предизвиква ток в ротора, който след това образува собствено магнитно поле.Взаимодействието между тези магнитни полета произвежда силата, необходима за завъртане на ротора.

Редуващото се магнитно поле в статора, задвижвано от захранването на променлив ток, предизвиква електромоторна сила (EMF) в проводниците на ротора въз основа на закона на Фарадей за електромагнитна индукция.Този индуциран ЕМП генерира токове в роторните пръти, обикновено изработени от алуминий или мед.Тези токове създават вторично магнитно поле около ротовите пръти.Взаимодействието между магнитните полета на статора и ротора генерира сила, известна като Lorentz Force, която произвежда въртящия момент за завъртане на ротора.

Моторът достига стабилно състояние, при което скоростта на ротора е малко по -малка от синхронната скорост на магнитното поле на статора.Тази разлика в скоростта, наречена приплъзване, е необходима за непрекъснатото индуциране на ток в ротора, поддържайки двигателя.Докато е налице променливотоковото захранване, този процес продължава, движейки въртенето на двигателя.

За стартиране на двигателя се използват механизми като кондензатори или спомагателни намотки за създаване на първоначално изместване на фазата, генериране на въртящо се магнитно поле за стартиране на ротора.След като роторът набере достатъчно скорост, тези стартиращи СПИН обикновено се изключват, което позволява на двигателя да работи на основната намотка.Редовната поддръжка, включително проверка на товара и осигуряване на правилна вентилация, помага да се предотвратят проблеми като прегряване и механично износване, като се гарантира добра производителност и дълъг живот.

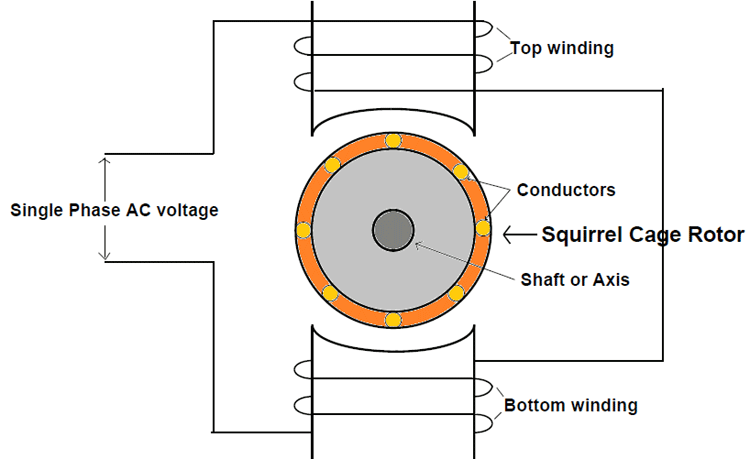

Фигура 4: Електромагнитна индукция в еднофазни индукционни двигатели

Защо еднофазните индукционни двигатели не са самостоятелно стартиращи

За разлика от трифазните двигатели, еднофазните индукционни двигатели не могат да започнат от себе си.Това е така, защото еднофазният редуващи се ток създава треперещо магнитно поле вместо въртящо се.Това треперещо поле действа като две магнитни полета, които се въртят в противоположни посоки с еднаква сила.Когато двигателят се опита да започне, тези полета се отменят взаимно, което не води сила да обърне ротора.

Според теорията за револвиране на двойното поле, всеки променлив ток може да бъде разделен на две части.Всяка част има половината от силата на оригиналния ток и се върти в противоположни посоки.Например, магнитен поток, φ, може да бъде разделен на две части: едната се движи напред, а другата се движи назад.Когато започват, тези части са равни по сила, но се движат в противоположни посоки, отменяйки се взаимно и не създават сила за завъртане на ротора.

Изграждане на двуфазен двигател за решаване на еднофазни проблеми

За да отстраните проблема с еднофазната, добър начин е да направите двуфазен двигател, който може да създаде двуфазна мощност от еднофазно захранване.Това означава да проектирате двигател с две намотки, които са поставени на разстояние 90 градуса.След това тези намотки получават две фази на ток, които също се изместват с 90 градуса във времето.

Този тип двигател се нарича постоянен разделителен кондензатор двигател.Ключът към неговата работа е използването на кондензатор, който създава необходимото фазово изместване между токовете в двете намотки.Правейки това фазово изместване, двигателят може да произведе въртящо се магнитно поле, подобно на това, което би направило чрез истинско двуфазно захранване.

Резултатът е двигател, който може да стартира и работи добре при еднофазно захранване, докато копира работата на двуфазен двигател.Този метод отстранява проблемите на еднофазните двигатели, които често имат проблеми със стартиращата мощност и плавната работа.Моторът за постоянно раздяла кондензатор смесва простотата и наличието на еднофазна мощност с по-добра работа на двуфазна двигателна система.

Постоянно разделителни кондензаторни двигатели

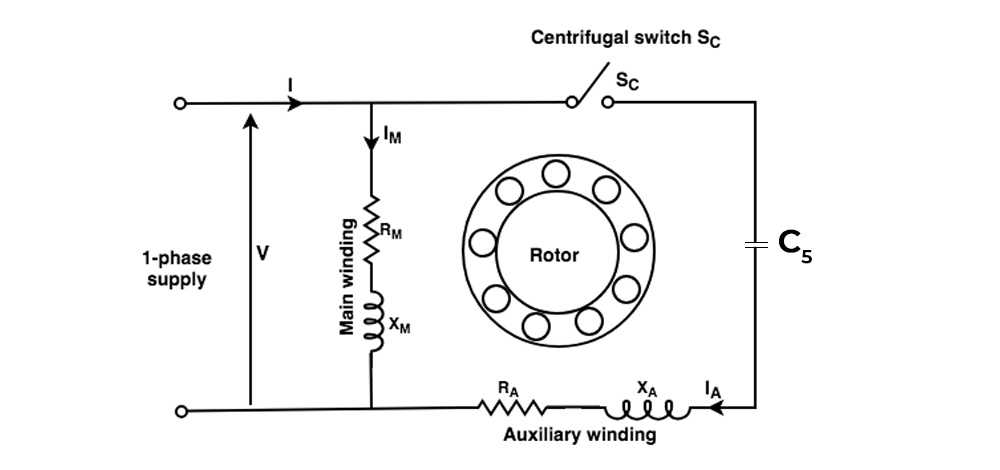

Фигура 5: постоянни разделителни кондензаторни двигатели

Постоянните разделителни кондензаторни двигатели използват кондензатор, който винаги е свързан последователно с спомагателната намотка.Тази настройка създава фазово изместване както за стартиране, така и за работа, което позволява на двигателя да стартира и работи ефективно.Тези двигатели са по -прости и по -надеждни, защото нямат превключвател.Те имат две намотки (основни и спомагателни), разположени на разстояние 90 градуса.Кондензаторът осигурява необходимото фазово изместване, за да създаде въртящо се магнитно поле.

Този тип преживявания на двигателя обаче увеличиха времето на тока и назад, тъй като той ускорява, което води до пулсации на въртящия момент с пълна скорост.За да реши това, кондензаторът се поддържа малък, за да се сведе до минимум загубите.Загубите са по -малки от тези на засенчен мотор на полюс и тази конфигурация работи добре до 1/4 конски сили (200 вата).Посоката на двигателя лесно се обръща чрез превключване на кондензатора последователно с другата намотка.Тези двигатели се използват в тавана вентилатори, вентилатори на вентилаторите и офис машини.

Стартиращи методи за еднофазни индукционни двигатели

За да се реши проблема със самостоятелното стартиране в двигателите, се използват различни техники за създаване на първоначално въртящо се магнитно поле.Тези методи включват индукционни двигатели с разделена фаза, индукционни двигатели на кондензатор-старт, индукционни двигатели, управлявани от кондензатор, двигатели с постоянен разряд на кондензатите и засенчени мотори.

Индукционни двигатели с разделена фаза

Индукционните двигатели с разделена фаза използват две намотки: основна намотка и спомагателна намотка, поставени на разстояние 90 градуса.Спомагателната намотка има по -висока устойчивост и по -ниска индуктивна реактивност, което води до фазово изместване между токовете в двете намотки.Това фазово изместване създава въртящо се магнитно поле, което позволява на двигателя да започне.

По време на работа и двете намотки се захранват за стартиране на двигателя.След като двигателят достигне около 70-80% от пълната си скорост, центробежен превключвател изключва спомагателната намотка.След това моторът продължава да работи на основната намотка.Тези двигатели се използват при вентилатори, вентилатори и малки машинни инструменти.

Индукционни двигатели на кондензатор-старт

В моторите на кондензатор-старт кондензаторът е свързан последователно с спомагателната намотка.Този кондензатор подобрява фазовото изместване между токовете в основните и спомагателните намотки, осигурявайки по -висок начален въртящ момент.Центробежен превключвател изключва спомагателната намотка, след като двигателят достигне определена скорост.Тези двигатели се използват в приложения, изискващи значителен първоначален въртящ момент, като въздушни компресори, помпи и хладилници.

Индукционни двигатели на кондензатор-старт-старт

Моторите на кондензатор-старт, управляващи кондензатори, използват два кондензатора: начален кондензатор за висок начален въртящ момент и работещ кондензатор за подобрена производителност.Стартовият кондензатор осигурява висок начален въртящ момент, докато течащият кондензатор остава във веригата, за да подобри ефективността на работа.Стартовият кондензатор се изключва с центробежен превключвател, след като двигателят достигне желаната скорост.Тези двигатели се използват в хладилници, климатици и тежкотоварни помпи.

Засенчени мотиви

Засенчените мотиви използват медни пръстени (засенчващи бобини) около част от полюсното парче.Тези засенчващи намотки създават забавено магнитно поле, произвеждайки въртящ се ефект, който помага за стартиране на двигателя.Тези двигатели са прости и евтини, но предлагат нисък начален въртящ момент и ефективност.Засенчените мотоциктори се използват на малки устройства като вентилатори, сешоар и малки помпи.

Сравнение между еднофазни и трифазни индукционни двигатели

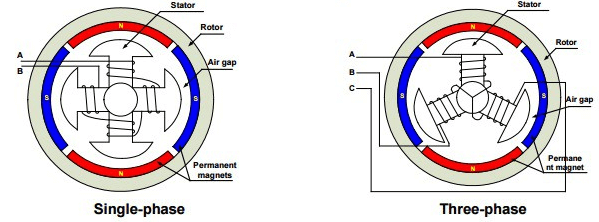

Фигура 6: Еднофазни и трифазни индукционни двигатели

Еднофазните индукционни двигатели са доста различни от трифазните индукционни двигатели по отношение на изграждането, производителността и ефективността.Еднофазните двигатели имат по-прост дизайн с по-малко намотки.Това ги прави по -малки и по -евтини, но те също не се представят и са по -малко ефективни.Еднофазните двигатели имат по-нисък коефициент на мощност, тъй като нямат непрекъснато въртящо се магнитно поле.Това означава, че те привличат повече ток, за да произвеждат една и съща мощност в сравнение с трифазни двигатели.За разлика от тях, трифазните двигатели използват и трите намотки непрекъснато, което подобрява коефициента на мощност и намалява текущия теглене за един и същ изход на мощност.

За същия размер трифазният двигател може да произведе повече мощност, тъй като използва и трите намотки наведнъж, докато еднофазен мотор използва само една намотка наведнъж.Това постоянно използване на всички намотки в трифазни двигатели позволява по-добро превръщане на електрическата енергия в механична енергия.Трифазните двигатели генерират по-висок стартов въртящ момент поради непрекъснатото въртящо се магнитно поле, създадено от трифазното захранване.Еднофазните двигатели се нуждаят от допълнителни части, като кондензатори или спомагателни намотки, за да създадат достатъчно начален въртящ момент.Тези начални части създават първоначално фазово изместване, за да се получи въртящо се магнитно поле, необходимо за стартиране на движението на ротора.

Трифазните двигатели са по-ефективни, тъй като споделят електрическото натоварване в три намотки.Това споделяне намалява тока на намотка, намалява електрическите загуби и натрупването на топлина.Еднофазните двигатели имат по-високи загуби поради пулсиращото магнитно поле, което води до повече електрическо съпротивление и топлина в намотките.На практика трифазните двигатели са по-добри за индустриални и търговски приложения, където са необходими висока мощност и ефективност.Те работят по -гладко, имат по -висок стартов въртящ момент и се представят по -добре като цяло.Еднофазните двигатели са добри за по-малки приложения с ниска мощност, но се нуждаят от внимателно внимание към стартирането на методите и управлението на натоварването, за да работят надеждно.Необходима е редовна поддръжка, за да се сведе до минимум по-високите загуби и да се предотврати проблеми с прегряването, които идват с еднофазни двигатели.

Еквивалентна верига на еднофазни индукционни двигатели

Еквивалентната верига на еднофазен индукционен двигател се създава с помощта на теорията на револвирането с двойно поле или теорията на кръстосаното поле.Тези теории ни помагат да разберем как работи двигателят при различни условия.

Теория на въртящата се револвиране с двойно поле

Тази теория казва, че всяко променливо количество може да бъде разделено на две части, които се въртят в противоположни посоки.В еднофазен индукционен двигател основното магнитно поле може да бъде разделено на два компонента, движещи се в противоположни посоки.Тези компоненти взаимодействат с ротора, за да произведат необходимия въртящ момент.Еквивалентните параметри на веригата включват съпротивлението на основната намотка (R1M), реактивността на изтичането на основната намотка (x1m), намалетизиращото реактивно състояние (xm), съпротивлението на ротора на застоя, насочена към основната намотка (R2 '), и застоящореактивност на изтичане на ротора, отнасяща се до основната намотка (x2 ').

Теория на кръстосаното поле

Теорията на кръстосаното поле разглежда как движението на ротора влияе върху магнитното поле на статора, което е важно за разбирането на двигателното поведение.Изучавайки това взаимодействие, можем да разберем еквивалентните параметри на веригата за анализ и прогнозиране на двигателните характеристики.Еквивалентната схема включва съпротивлението на статора (R1), реактивността на статора (X1), съпротивлението на ротора (R2 '), посочена към страната на статора, реакцията на ротора (x2'), посочена до страната на статора и магнетизираща реактивност (XM).

Тази верига улеснява анализа на тока, напрежението, коефициента на мощност, ефективността и въртящия момент.Помага ни да разберем как стартира и работи моторът.Инженерите използват еквивалентната схема, за да подобрят дизайна, диагностицирането на неизправности и разработването на стратегии за контрол за регулиране на скоростта и въртящия момент.Разбирането на тази схема е важно за проектиране, експлоатация и поддържане на еднофазни индукционни двигатели, което повишава работата им в различни приложения.

Приложения, предимства и недостатъци на еднофазните индукционни двигатели

Еднофазните индукционни двигатели са много популярни в домовете и бизнеса, защото са прости, надеждни и не са твърде скъпи.Знаейки къде се използват, техните добри точки и техните лоши точки могат да ви помогнат да изберете правилния мотор за това, от което се нуждаете.

Приложения на еднофазни индукционни двигатели

Еднофазните индукционни двигатели се използват в много неща, защото са прости и надеждни.Те се намират в домакински уреди като вентилатори, перални машини, прахосмукачки и хладилници.В помпите те се използват във водни помпи и помпи.Компресорите използват тези двигатели във въздушни компресори и хладилни компресори.Издухващите се, захранвани от тези двигатели, се използват в HVAC системи.Хранителните преработватели като миксери, шлифовъчни машини и смесители също използват еднофазни индукционни двигатели.Тези двигатели се избират за тези приложения, защото работят добре и продължават дълго време.

Фигура 7: Общи приложения на еднофазни индукционни двигатели

Предимства на еднофазните индукционни двигатели

Еднофазните индукционни двигатели се харесват по много причини.Те са построени просто, което ги прави лесни за грижа и по -евтино да се правят и купуват, което спестява пари.Тези двигатели се предлагат в различни размери и нива на мощност, което ги прави полезни за много работни места.Те са изградени, за да продължат дълго време и да работят надеждно, което означава, че не се разпадат често.Тъй като те са достъпни, лесни за намиране и силни, много хора избират еднофазни индукционни двигатели за различни приложения.

Недостатъци на еднофазните индукционни двигатели

Еднофазните индукционни двигатели имат някои недостатъци.Те използват повече енергия в сравнение с трифазни мотори, за да вършат същата работа, което ги прави по-малко ефективни.Те също се борят със задачи, които се нуждаят от висока начална мощност, освен ако не се добавят допълнителни части.За нуждите на високата мощност те не са най-добрият избор, тъй като не могат да се справят с толкова мощност, колкото трифазни мотори.

Заключение

Еднофазните индукционни двигатели се използват широко в домовете и бизнеса, защото имат прост дизайн и работят добре.Те са достъпни и лесни за грижа, което ги прави добри за малки задачи.Въпреки че се нуждаят от допълнителна помощ, за да започнат сами, подобрения като постоянни разделителни кондензатори ги направиха по-добри.Когато ги сравнявате с трифазни мотори, можете да видите техните специфични приложения и ограничения.Използването на еквивалентни модели на вериги помага да се подобри как работят и да намерят проблеми.С нарастването на технологиите тези двигатели ще работят повече с интелигентни системи и Интернет на нещата (IoT), което ги прави по -полезни и надеждни.Знанието за еднофазните индукционни двигатели помага при избора на правилния двигател за конкретни задачи и гарантирането, че те работят гладко.

Често задавани въпроси [FAQ]

1. Какви са характеристиките на еднофазен двигател?

Еднофазните двигатели често се използват в домовете и малкия бизнес, защото са прости, лесни за използване и не са твърде скъпи.Те имат по-малко мощност в сравнение с трифазни двигатели, което ги прави добри за леки задачи като работещи вентилатори, хладилници и перални машини.Тези двигатели се нуждаят от начално устройство, защото не могат да започнат сами.Те са надеждни и могат да продължат дълго време, когато се използват правилно.

2. Какъв е основният метод за стартиране на еднофазен индукционен двигател?

За да стартирате еднофазен индукционен двигател, го свързвате към еднофазен източник на захранване.Тъй като не може да започне самостоятелно, се използва начално устройство като кондензатор или допълнителна намотка.Това устройство създава фазово изместване, което прави въртящо се магнитно поле, което придвижва ротора.След като двигателят достигне определена скорост, стартовото устройство се изключва от превключвател или реле, а двигателят работи на основната намотка.

3. Какъв е принципът на работа на индукционен двигател?

Индукционният двигател работи чрез електромагнитна индукция.Когато захранването на променлив ток се прилага към намотката на статора, тя създава променящо се магнитно поле.Това поле предизвиква електромоторна сила (EMF) в ротора, което води до течение на токовете в ротовите пръти.Взаимодействието между магнитното поле на статора и токовете в ротора създава сила, която кара ротора да се върти.Роторът продължава да следва въртящото се магнитно поле, направено от статора.

4. Каква е основната разлика между трифазните двигатели и еднофазните двигатели?

Основната разлика е в тяхното захранване и използване.Трифазните двигатели използват трифазно захранване, което дава повече енергия и ефективност, което ги прави подходящи за тежки индустриални задачи като работещи конвейерни ленти и големи машини.Еднофазните двигатели използват еднофазно захранване и се използват за по-леки задачи в домове и малки предприятия, като управление на домакински уреди.Трифазните двигатели могат да започнат от себе си, докато еднофазните двигатели се нуждаят от допълнителен метод за стартиране.

5. Какви са предпазните мерки за еднофазни индукционни двигатели?

Когато използвате еднофазни индукционни двигатели, уверете се, че са инсталирани правилно със сигурни електрически връзки и правилно заземяване.Редовно проверявайте началното устройство, за да се уверите, че работи надеждно.Избягвайте претоварването на двигателя, за да предотвратите прегряване и повреда.Уверете се, че двигателят има достатъчно вентилация, за да остане хладен, и направете редовна поддръжка, за да проверите за износване.Винаги свързвайте двигателя с правилното напрежение и честотата, както е посочено от производителя, за да избегнете електрически проблеми.Тези стъпки помагат на двигателя да работи безопасно и ефективно, което го прави по -дълго.
