Как работи технологията за повърхностен монтаж в електрониката?

Технологията за повърхностен монтаж ви помага да разберете как модерните платки са изградени с малки части, поставени директно върху повърхността.В това ръководство ще научите как работи SMT, типовете използвани компоненти, как се сглобяват, как се проверява качеството и къде се появява този метод в ежедневните устройства.

Каталог

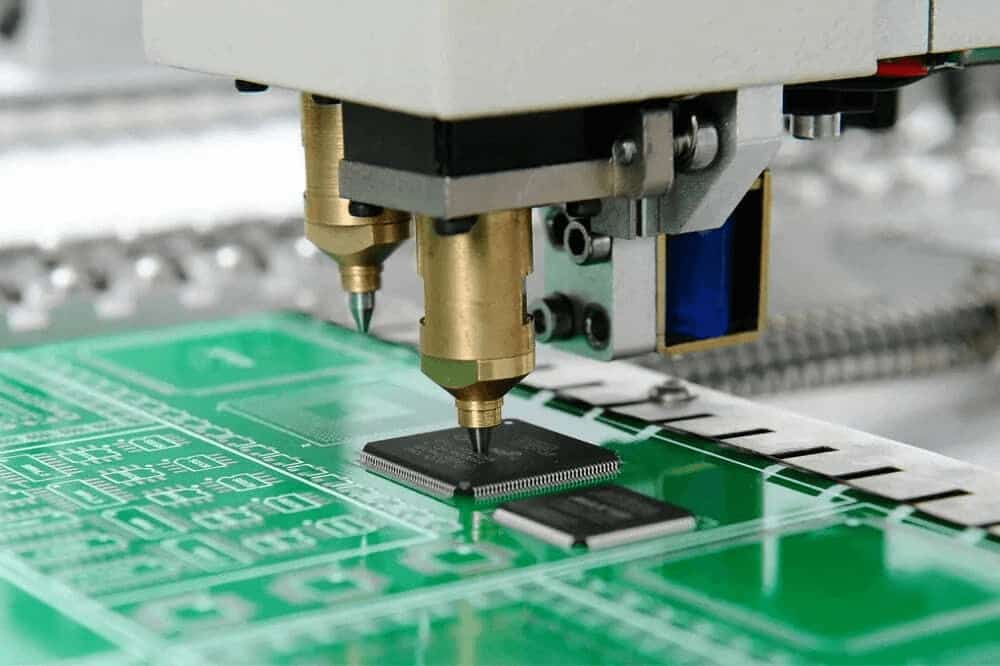

Фигура 1. SMT компонент

Въведение в технологията за повърхностен монтаж (SMT)

Технологията за повърхностен монтаж (SMT) е метод за сглобяване на електронни вериги чрез поставяне на компоненти директно върху печатни платки, вместо да се вкарват през отвори.Този процес намалява размера и теглото, подобрява ефективността на оформлението и позволява по-висока плътност на компонентите.SMT се използва широко в съвременната електроника и поддържа надеждно производство в голям обем с постоянно качество на сглобяване.

Как SMT работи върху печатни платки

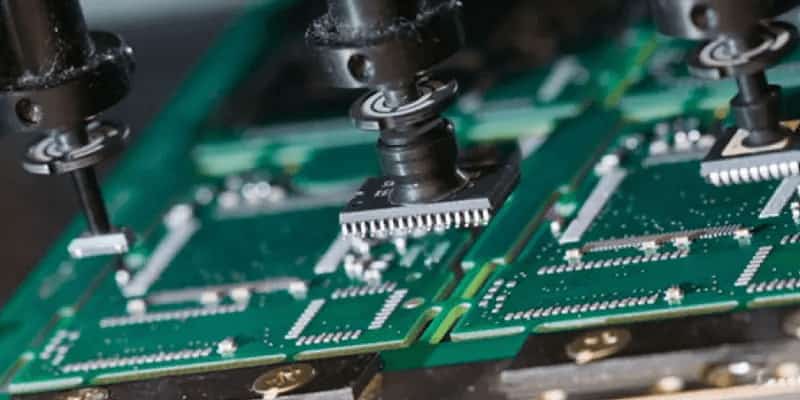

Фигура 2. Поставяне на SMT компонент

Технологията за повърхностен монтаж свързва компонентите директно към медните подложки на печатна платка.Подложките първо се покриват с паста за запояване, смес от фина спойка и флюс, която почиства метала и го подготвя за свързване.След това компонентите се поставят върху залепените подложки;лепкавата паста ги държи на място.

Платката преминава през пещ за повторно оформяне, където контролиран температурен профил разтапя спояващата паста.Разтопената спойка намокря както подложките, така и клемите на компонентите и когато платката се охлади, тя се втвърдява в здрави електрически и механични съединения.Повечето опаковки имат клеми около краищата, докато други, като сферични решетки (BGA), използват малки топки за спояване от долната страна, за да оформят връзките си.

Компоненти за повърхностен монтаж и техните видове

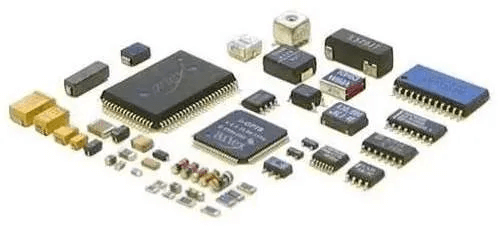

Фигура 3. Типове SMT компоненти

Компонентите за повърхностен монтаж са проектирани да стоят директно върху повърхността на печатна платка.Те разчитат на малки метални накрайници за електрически контакт, а не на дълги кабели.Техните форми и размери варират в зависимост от функцията, но всички те са предназначени да се поберат в компактни оформления, където пространството е ограничено.

Пасивни компоненти

Пасивните компоненти за повърхностен монтаж включват резистори, кондензатори и индуктори.Тези части насочват, съхраняват или ограничават електрическата енергия, без да е необходим външен източник на захранване.Повечето от тях се доставят в малки правоъгълни опаковки, което ги прави лесни за поставяне на дъската и помага да се поддържа оформлението организирано.Ще забележите кодове за стандартен размер като 0805, 0603, 0402 или 0201 и тези числа описват дължината и ширината на частта.Те са важни, защото определят колко място заема компонентът, как се вписва в близките части и колко добре може да се справи със захранването или електрическия стрес.Резисторите и кондензаторите са най-често срещаните в тази група, докато индукторите често се появяват в малко по-големи или различно оформени пакети, когато са необходими по-високи нива на ток.

Транзистори и диоди

Транзисторите и диодите във форма за повърхностен монтаж обикновено се вграждат в малки пластмасови опаковки с метални проводници, разположени от едната страна.Много транзистори имат три проводника, които съответстват на начина, по който управляват или превключват тока вътре във веригата.Диодите обикновено имат два проводника, въпреки че някои версии използват повече, когато съдържат няколко диода в един пакет.Тези компоненти играят важна роля в превключването, коригирането или оформянето на сигнали в компактни вериги и техният размер ги прави подходящи за оформления, които се нуждаят от тясно разстояние, без да губят електрическата си производителност.

Интегрални схеми (ИС)

Интегралните схеми за повърхностен монтаж комбинират много вътрешни компоненти в един пакет, позволявайки по-усъвършенствани функции да се поберат в малка площ.Няколко стила на опаковане са широко използвани.SOIC частите работят добре за умерен брой щифтове, докато по-тънките версии като TSSOP помагат да се спести още повече място на платката.Пакетите QFP носят щифтове от четирите страни и се използват, когато дадено устройство се нуждае от по-голям брой връзки.BGA пакетите поставят малки топчета за запояване от долната страна вместо откритите проводници, което поддържа много голям брой щифтове и помага за топлинния поток и качеството на сигнала.Всеки тип се избира въз основа на това колко сложна е веригата, колко връзки са необходими и колко място има на платката.

SMT пакет и размери

Компонентите за повърхностен монтаж следват стандартизирани стилове на опаковката, които определят тяхната форма, размер и къде се намират техните клеми върху печатната платка.Тези стандарти помагат на частите да паснат правилно на дъската и да осигурят стабилно разположение по време на производството.Всяка категория компоненти използва свои собствени общи отпечатъци и тези отпечатъци ръководят как частта се вписва в компактно оформление.

Чипове за резистори и кондензатори

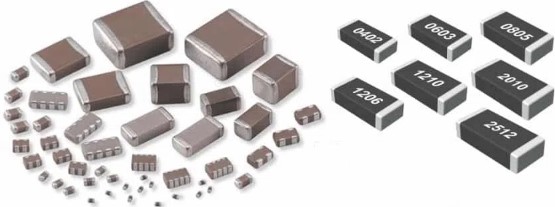

Фигура 4. Чипове за SMT резистори и кондензатори

Резисторите и кондензаторите в SMT форма обикновено се правят като правоъгълни пакети с чипове, маркирани с кодове за размер като 1206, 0805, 0603, 0402 или 0201. Тези кодове описват дължината и ширината на всяка част и показват колко място заема компонентът на платката.Част 0603, например, е с размери 0,06 на 0,03 инча.Размерът на опаковката влияе върху това колко лесно частта може да бъде поставена и запоена и колко електрически или термичен стрес може да издържи.По-големите опаковки са по-лесни за работа, докато по-малките помагат да запазите оформлението компактно, когато пространството е ограничено.

Пакети за диоди и транзистори

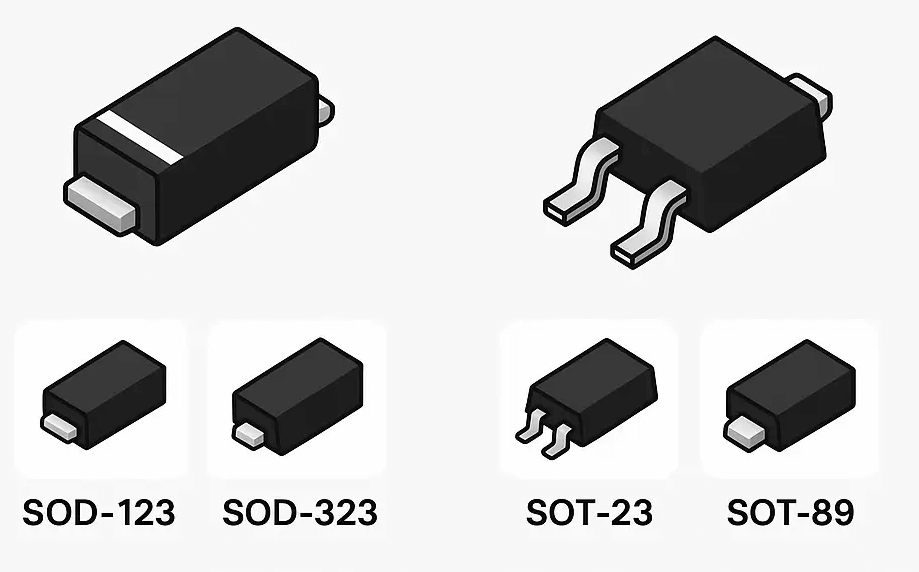

Фигура 5. SMT пакети за диоди и транзистори

Диодите и транзисторите обикновено използват малки пластмасови опаковки, предназначени за ясна ориентация и лесен монтаж.Диодите често се появяват в пакети SOD-123 или SOD-323 и много транзистори използват SOT-23 или подобни стилове.

Семейства пакети с интегрални схеми

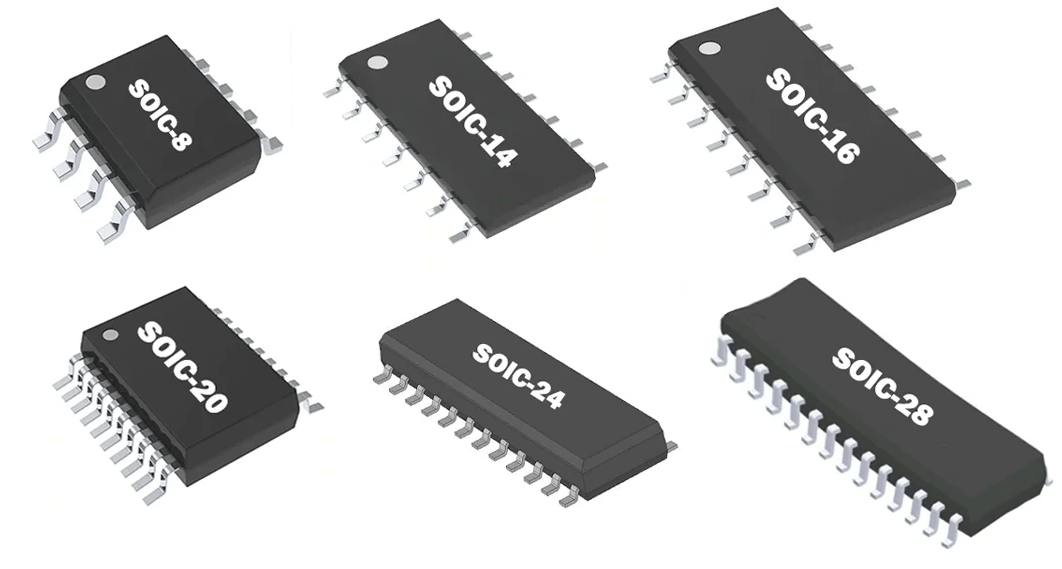

Фигура 6. Често срещани SMT IC пакети

Интегралните схеми разчитат на по-широка гама от типове SMT пакети, за да отговарят на техните нужди за свързване.Пакетите SOIC, SSOP и TSSOP използват странични проводници и работят добре за устройства с умерен брой пинове.Пакетите QFP поставят проводници от всичките четири страни, за да поддържат по-високи номера на пинове.По-сложните устройства често използват BGA пакети, които носят малки топчета за спояване от долната страна за плътен и ефективен модел на свързване.Пакетите с мащаб на чипове доближават размера до силиконовия матрица, за да спестят още повече място на платката.

Процес на сглобяване на SMT

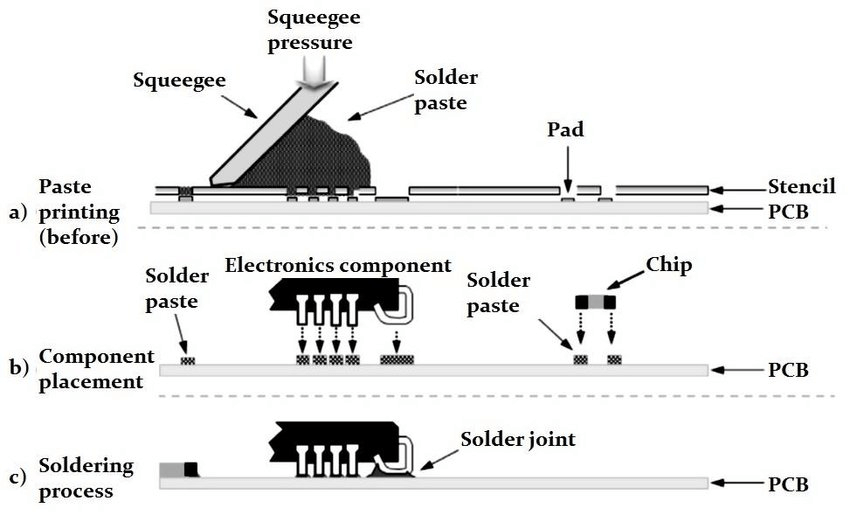

Фигура 7. Етапи на сглобяване на SMT

Процесът на сглобяване на SMT започва с нанасяне на спояваща паста върху медните подложки на печатната платка.По време на тази стъпка шаблон от неръждаема стомана насочва пастата, така че да се утаи само върху подложките, където клемите на компонентите ще осъществят контакт.Сместа от фини частици спойка и флюс трябва да се отлага с внимателен контрол, тъй като количеството и разположението влияят върху това как се формират ставите по време на нагряване.

След като пастата е на мястото си, дъската се премества към разположението на компонентите.Всяка част се позиционира върху съответните й подложки и системите за зрение проверяват подравняването, за да осигурят правилна ориентация преди запояване.Лепкавостта на пастата е достатъчна, за да държи компонентите стабилни, докато дъската е подготвена за следващия етап.

След това платката преминава през пещ за повторно оформяне, където контролираното нагряване разтапя спояващата паста и й позволява да изтегли клемите в крайните им позиции.Докато платката се охлажда, спойката се втвърдява в надеждна електрическа и механична връзка.Постоянният контрол на температурата по време на нагряване и охлаждане помага да се поддържа качеството на фугите и предотвратява разместването на компонентите.

SMT инспекция и контрол на качеството

Фигура 8. SMT инспекция и контрол на качеството

Проверката и контролът на качеството гарантират, че всеки компонент за повърхностен монтаж е правилно поставен и надеждно запоен към печатната платка. Автоматизирана оптична инспекция (AOI) се използва често;камерите сканират платката и я сравняват с референтно изображение, за да открият проблеми като неправилно подравняване, грешна ориентация, недостатъчна спойка, излишна спойка или мост.

За опаковки със скрити спойки—като напр BGA, LGA, и QFN - рентгеново изследване се изисква.Рентгеновите изображения разкриват качеството на вътрешната спойка, показвайки кухини, непълни съединения или скрити дефекти, които могат да повлияят на надеждността.Някои процеси включват и проверка на паста за запояване, за да се провери правилният обем и разположение на пастата, преди компонентите да бъдат монтирани.

След сглобяването, електрически и функционални тестове потвърдете, че платката работи по предназначение.Тези тестове гарантират, че всяка връзка работи правилно при захранване или натоварване на сигнала.Заедно, стъпките на инспекция спомагат за поддържането на постоянно качество и гарантират, че готовите плоскости отговарят на изискваните стандарти за производителност.

Предимства и ограничения на SMT

Предимства	Ограничения
Поддържа компактни оформления с висока плътност с по-малки компоненти	Трудно се ремонтира ръчно поради малки, плътно разположени части
Позволява монтаж от двете страни на PCB за пестене на място	Изисква специализирано оборудване като напр принтери за паста, машини за вземане и поставяне и пещи за преформатиране
Подобрява електрическите характеристики поради по-къси дължини на повода	Много малки опаковки (0201, 01005) въведе предизвикателства при поставяне и запояване
Намалява пробиването, размера на дъската и обща производствена цена	Скрити съединения в BGA, QFN и LGA пакетите се нуждаят от рентгенова проверка
Осигурява равномерна спойка, оформена чрез препълване фуги със стабилно качество	Съединенията за повърхностен монтаж предлагат по-малко механична якост за компоненти с високо напрежение
Може да подобри топлинния поток с помощта на термична подложки или долни контакти	Чувствителен към топлина и влага, изискващи внимателно боравене и съхранение

SMT срещу проходен отвор

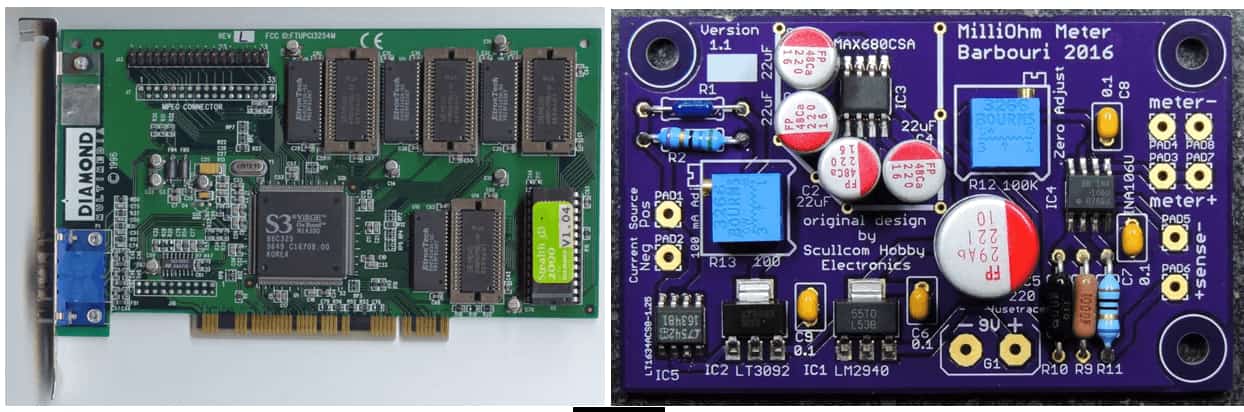

Фигура 9. SMT срещу платки с проходни отвори

Технологията за повърхностен монтаж и сглобяването чрез отвор се различават по начина, по който компонентите се закрепват към печатна платка.SMT частите стоят директно на повърхността с къси краища, докато компонентите с проходни отвори използват проводници, вкарани през пробити отвори и запоени от противоположната страна.

SMT позволява компактни оформления, тъй като частите са по-малки и не изискват отвори, което позволява тясно разстояние и ефективно използване на площта на дъската.Компонентите с проходни отвори са по-големи и разположени на по-голямо разстояние един от друг, но тяхната проходяща структура осигурява здрава механична опора, което ги прави подходящи за части, изложени на напрежение или изискващи допълнителна издръжливост.

Методите на сглобяване също се различават.SMT частите се поставят върху подложки и се запояват по време на преплавяне, което позволява по-бързо производство.Частите с проходен отвор изискват ръчно или автоматизирано поставяне на проводник преди запояване, което увеличава времето за сглобяване.От електрическа гледна точка, по-късите пътища на SMT спомагат за намаляване на нежеланите ефекти във високочестотни или чувствителни вериги, докато по-дългите проводници през отворите могат да доведат до малки вариации.

Приложения на SMT

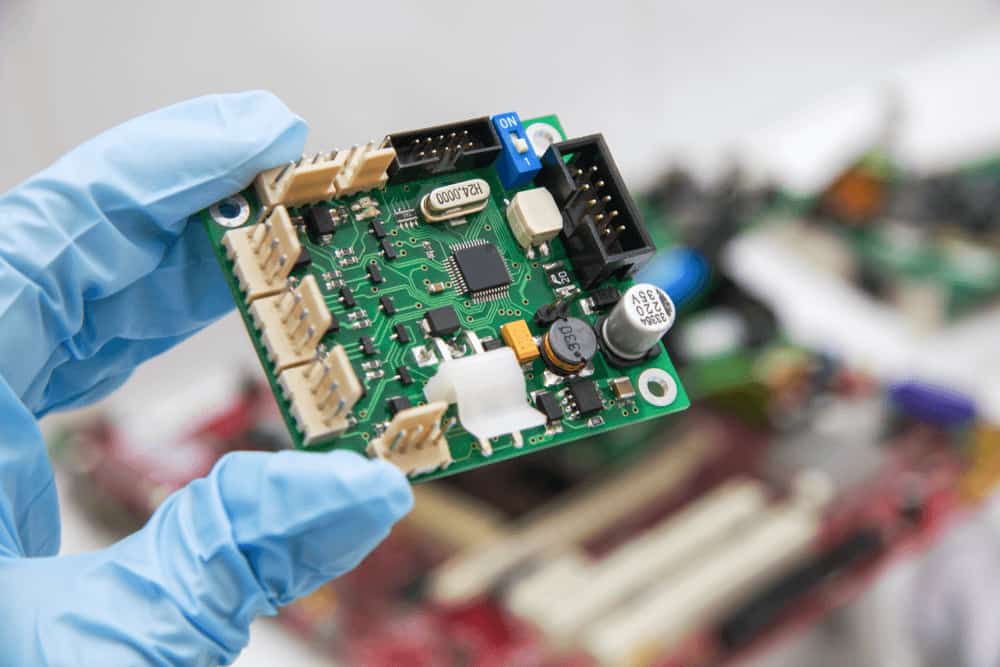

Фигура 10. SMT в съвременната електроника

Технологията за повърхностен монтаж се използва в широка гама от електронни системи, тъй като поддържа компактни оформления и висока плътност на компонентите.Способността му да поставя малки части плътно една до друга позволява на дизайнерите да изграждат сложни вериги в ограничено пространство, което е от съществено значение за много съвременни продукти.

Потребителска електроника

В потребителската електроника SMT се намира в устройства, които изискват малки, леки и многофункционални платки.Използва се в смартфони, таблети, лаптопи, носими устройства, телевизори и друга домашна електроника.Компактната структура на SMT частите помага за поддържането на функции като безжична комуникация, бърза обработка и усъвършенствани сензорни функции, всички в плътни корпуси.

Автомобилни системи

Технологията е централна и за автомобилните системи, където електронните управляващи блокове и сензорните модули разчитат на малки, надеждни компоненти.SMT се появява във веригите за управление на двигателя, модулите за безопасност, спирачните системи, навигационните модули и контролните табла, използвани в електрическите превозни средства.Тези приложения зависят от стабилна производителност в среди, където пространството е ограничено.

Индустриално оборудване

В индустриалното оборудване SMT поддържа функциите за контрол и наблюдение, необходими в производствените и енергийните системи.Примерите включват програмируеми логически контролери, двигателни драйвери, захранващи устройства и индустриални сензори.Тези платки се възползват от стабилната производителност и компактния размер, които SMT осигурява.

Медицински изделия

Много медицински устройства използват SMT за постигане на прецизна работа в малки корпуси.Появява се в диагностични инструменти, монитори за пациенти, оборудване за изображения и електроника за носене и имплантиране.Малкият размер и постоянната производителност на SMT частите поддържат точността, необходима в медицински среди.

Преносими и захранвани с батерии устройства

SMT също се използва широко в преносими и захранвани с батерии устройства, като ръчни измервателни уреди, безжични аксесоари, GPS тракери и компактни комуникационни модули.По-високата плътност на веригата помага на тези продукти да комбинират множество функции, като същевременно управляват ефективно размера и потреблението на енергия.

Телекомуникации и мрежи

В телекомуникациите и мрежите SMT поддържа оборудване, което се нуждае от стабилна високочестотна производителност.Използва се в рутери, модеми, комутатори, хардуер на базови станции, RF модули и оптични комуникационни системи, където късите електрически пътища помагат за поддържане на качеството на сигнала.

Космонавтика и отбрана

Някои аерокосмически и отбранителни системи също разчитат на SMT.Авиониката, радарните модули, сателитната електроника и навигационните устройства често използват платки, изградени със SMT, за да постигнат компактни структури и стабилна работа при взискателни настройки.Намалената маса на SMT компонентите ги прави подходящи за самолети, дронове и космически системи, където теглото е критичен фактор.

Заключение

Технологията за повърхностен монтаж ви дава ясен начин да разберете как модерните схеми вписват много функции в малко пространство.Виждате как частите се поставят върху повърхността на платката, как запояването ги превръща в твърди връзки и как проверката поддържа всичко надеждно.Методът намалява размера, подобрява производителността и поддържа много функции в ежедневните продукти.Докато научавате за компонентите, пакетите и стъпките на сглобяване, получавате по-добра представа за това как се изграждат компактните схеми.SMT продължава да поддържа телефони, компютри, превозни средства, медицински инструменти и много други технологии, като поддържа малки оформления и стабилна производителност.
