Триъгълна форма на вълната

Триъгълните форми на вълната са основна концепция в електрониката и обработката на сигнали, известни с тяхното право на линията и падане, балансирана форма и остри върхове.За разлика от други форми на вълната като синусоиди или квадратни вълни, триъгълните форми на вълни имат специални характеристики, които ги правят особено полезни в различни задачи, от създаване на музика до проектиране на електронни схеми.Тази статия изследва характеристиките, как се правят и къде се използват, осигурявайки ясно разбиране защо тази конкретна форма на вълната обикновено се използва както в технически, така и в творчески области.

Каталог

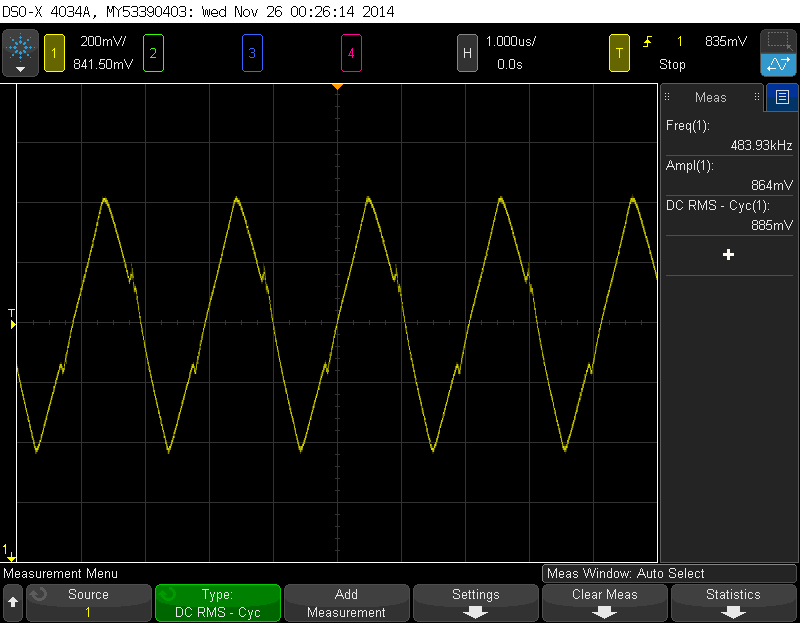

Фигура 1: Триъгълна дисплей на формата на вълната на осцилоскоп

Разбиране на структурата на триъгълните вълни

Триъгълна форма на вълната е вид сигнал, често използван в електрониката и обработката на сигнала.Той има форма, която се издига и пада в прави линии, създавайки серия от остри, заострени върхове.Тази форма на вълната има няколко основни характеристики, които я правят различен от другите видове вълнови форми.Нека разгледаме тези функции с прости думи.

Линеен възход и падане

Едно от най -забележимите неща за триъгълна форма на вълната е как се движи нагоре и надолу по права линия.За разлика от формите на вълните като синусоидни вълни, които имат гладки и извити преходи, триъгълна форма на вълната има прав, дори наклон, тъй като се издига до своя пик и след това пада обратно надолу.Това означава, че увеличаването и намаляването на напрежението (или тока) се случва с стабилна, непроменяща се скорост.Поради това формата на вълната изглежда остра и ъглова, с заострени върхове вместо заоблени.

Симетрия

Триъгълната форма на вълната обикновено има балансирана форма, което означава, че е необходимо същото време, за да се издигне от най -ниската точка до най -високата точка, тъй като отново се спуска назад.Този баланс създава това, което е известно като 50% работен цикъл, което означава, че формата на вълната отделя равен период от време, тъй като се намалява.Тази равномерност е полезна в ситуации, при които се нуждаете от форма на вълната, която се държи по последователен и предсказуем начин, например в създаването на звукови вълни или контролиране на времето в електронните схеми.

Честота

Честотата на триъгълна форма на вълната е колко често се повтаря формата на вълната за една секунда.Можете да мислите за пълен цикъл, като започнете от най -ниската точка, издигайки се до най -високата точка и след това отново да се върнете към най -ниската точка.Честотата се измерва в Hertz (Hz), където един херц се равнява на един пълен цикъл в секунда.Ако честотата е по -висока, формата на вълната се повтаря по -бързо, което води до модел с повече пикове и долини за по -кратко време.Това може да повлияе на това как работи формата на вълната в електронните схеми, особено в неща като аудио синтез, където контролирането на честотата е важен за получаване на правилния звук.

Амплитуда

Амплитудата е височината на триъгълната форма на вълната, измерена от средната линия (наречена нулева линия) до пика.Този пик е най -високата точка, която достига формата на вълната и представлява максималното напрежение или ток, който може да произведе формата на вълната.Амплитудата е мярка за това колко силна или мощна е формата на вълната и влияе върху енергията, която носи.В неща като обработка на сигнала амплитудата на триъгълна форма на вълната може да определи колко мощност има сигналът и колко ефективно може да задвижва електронни компоненти или системи.

Симетрични срещу несиметрични триъгълни вълнови форми

Триъгълните форми на вълната са форми, в които сигналът се издига и пада по прав, дори.Обикновено тези вълнови форми са симетрични, което означава, че времето, необходимо за сигнала, е същото като времето, необходимо за слизане.Това създава балансирана форма, където и двете страни на формата на вълната са огледални изображения една на друга.

Въпреки това, триъгълните форми на вълни също могат да бъдат несиметрични, където времената за нарастване и падане са различни.В тези случаи едната страна на формата на вълната може да се повиши или надолу по -бързо от другата, което води до неравномерна форма.Ако разликата между времето на издигане и падане е голяма, формата на вълната може да започне да изглежда като модел на трион, като едната страна е много по -стръмна от другата.

Разликата между симетричните и несиметричните триъгълни вълнови форми е полезна в ситуации, при които времето за промяна на сигнала трябва да бъде контролирана по специфичен начин.Това позволява регулиране на формата на формата на вълната, за да съответства на определени нужди в различни приложения.

Генериране на триъгълни форми на вълни

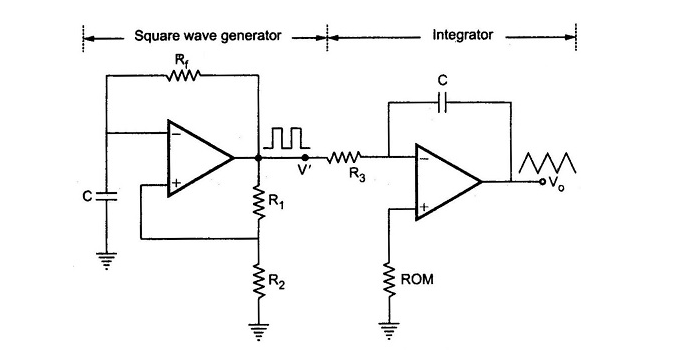

Фигура 2: Диаграма на веригата за генериране на триъгълна форма на вълната

Създаването на триъгълна форма на вълната се извършва с помощта на обикновена електронна схема, наречена интегратор, която обикновено включва оперативен усилвател или OP-AMP.Процесът започва с квадратна вълна, която е вид сигнал, който бързо се измества между високите и ниските нива на напрежение.След това интеграторът превръща тази квадратна вълна в триъгълна форма на вълната.

Първо, квадратна вълна с определена честота (колко често се повтаря) и амплитудата (височината или силата на напрежението) се използва като начален сигнал.Интеграторът реагира на тази квадратна вълна, като произвежда изход, подобен на рампа.Когато квадратната вълна е на високо ниво на напрежение, изходът на интегратора постепенно се увеличава.Когато квадратната вълна падне до ниско ниво на напрежение, изходът постепенно намалява.

Задачата на интегратора е да промени квадратната вълна в триъгълна форма на вълната.Скоростта, с която се повишава и пада триъгълната форма на вълната, зависи от амплитудата на входната квадратна вълна и специфичния дизайн на интеграторната верига, включително стойностите на използваните резистори и кондензатори.

Триъгълната форма на вълната има същата честота като квадратната вълна, която се подава във веригата, но височината и стръмността му се влияят от входния сигнал и как се настройва интеграторът.Тази техника е полезна при електронната обработка на сигнала, тъй като позволява създаването на вълнови форми, които могат да се регулират за различни цели, като например в генераторите на формата на вълната и аудио синтеза, като се гарантира, че те работят безпроблемно с други сигнали в система.

Математическо представяне на триъгълни форми на вълната

Триъгълната форма на вълната е вид сигнал, често използван в електрониката и обработката на сигнала.Той може да бъде описан с помощта на математически метод, наречен серия на Фурие, който разбива формата на вълната в сума от синусоиди.Всяка от тези синусоиди представлява различна честота, известна като хармоника.

Формулата за триъгълна форма на вълната е:

Нека преминем през това, което означава всяка част от тази формула:

представлява триъгълната форма на вълната, тъй като се променя с течение на времето TTT.

показва, че серията е сума, която започва с и продължава без край.Тази непрекъсната сума ни помага да съответстваме в тясно съвпадение на формата на триъгълната форма на вълната.

обръща знака за всеки термин от серията.Този флип е необходим, за да се увери, че всяка хармонична вълна правилно се подравнява, за да образува триъгълната форма.

Изтъква с коя хармоника се занимаваме.В формата на вълната са включени само хармониките с нечетни номера (1-ва, 3-ти, 5-ти и т.н.).Това означава за , е включена първата хармоника (основната честота);за , се добавя третата хармоника и т.н.

Казва ни колко голяма е всяка хармонична вълна.Размерът на всяка хармонична вълна става по -малък, тъй като хармоничният номер се увеличава.Този свиващ се ефект прави триъгълната форма на вълната по -гладка и по -постепенна от квадратна вълна.

е синусовата вълна за всяка хармоника, където F е основната честота на формата на вълната.

Триъгълната форма на вълната е изградена от тези хармоници с нечетен номери, като всяка хармоника става все по-малка, тъй като хармоничното число се увеличава.Тази специфична настройка на хармониците и техните размери дава на триъгълната вълнова форма стабилното му покачване и пада, като я отделя от други видове вълнови форми като квадратни вълни или трионни вълни, които имат различни хармонични модели.

Преобразуване на триъгълна вълна в синусоидни вълни

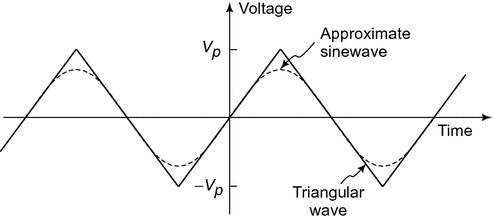

Фигура 3: Преобразуване на триъгълна вълна в синусоида

Триъгълна форма на вълната може да бъде променена в синусоидна вълна, като се използва процес, който омекотява острите му ръбове.Това става чрез изпращане на триъгълната форма на вълната чрез специална верига, съставена от Диоди и резистори.Диодите са електронни компоненти, които позволяват на електричеството да тече в една посока, докато резисторите ограничават потока на електрическия ток.Когато триъгълната форма на вълната преминава през тази верига, диодите изгладят острите върхове и долини, което ги прави по -заоблени.Резисторите помагат за по -нататъшно изглаждане на формата на вълната, превръщайки прави линии на триъгълната вълна в извитата форма на синусоида.Това води до форма на вълната, която прилича много повече на гладката, непрекъсната крива на синусоида, която често е необходима при много видове електронно оборудване, където гладките сигнали са по -добри.

Разграничаване на триъгълни форми на вълни от други форми на вълната

Триъгълните форми на вълната имат уникална форма, която ги кара да се открояват от други общи форми на вълната като синусоидни вълни и квадратни вълни.Разбирането на тези различия може да ви помогне да разпознаете и използвате тези форми на вълната по -ефективно в различни приложения, като обработка на сигнали и електроника.

Триъгълни вълни срещу синусоидни вълни

Фигура 4: Синусова вълна и триъгълна вълна

Синусовите вълни са добре известни със своите гладки, течащи криви, които се издигат и падат в нежно, непрекъснато движение.Наклонът или стръмността на кривата се променя постепенно по цялата форма на вълната, придавайки му заоблен вид.От друга страна, триъгълните вълни се държат по различен начин.Вместо да се извива гладко, триъгълна вълна има прави, наклонени линии, които се издигат и падат с стабилна скорост.Тези прави линии създават остри, заострени върхове, което прави формата на вълната да изглежда по -ъглови и по -малко заоблени от синусоида.Начинът, по който триъгълните вълни се издигат и падат по права линия, а не крива, ги прави лесни за забелязване в сравнение с течащата форма на синусоида.

Триъгълни вълни срещу квадратни вълни

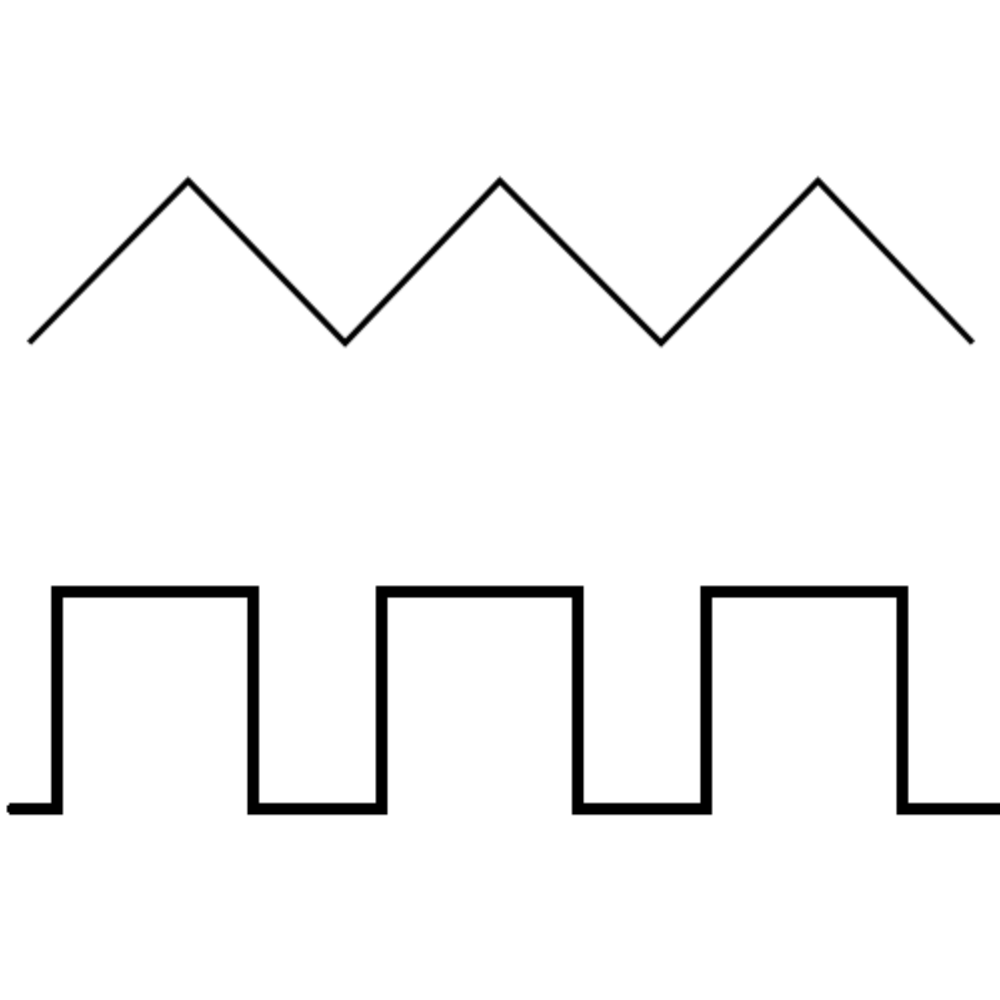

Фигура 5: Триъгълни вълни срещу квадратни вълни

Квадратните вълни лесно се разпознават от острите си, внезапни скокове между високи и ниски нива, създавайки външен вид, подобен на кутия.В квадратна вълна промяната от най -високата точка до най -ниската се случва незабавно, без постепенно преход.Триъгълните вълни обаче се движат между високи и ниски нива по много по -гладък начин.Вместо да скача незабавно от едно ниво на друго, триъгълна вълна се издига и пада със стабилна, наклонена скорост, придавайки й по -постепенен наклон.Това прави триъгълната вълна да изглежда по -скоро като серия от рампи или наклонени равнини, а не на острите ръбове на квадратна вълна.Постоянното издигане и падане на триъгълна вълна придават му много по -наклонена и по -малко рязък външен вид от правилните ръбове на квадратна вълна.

Практически приложения на триъгълни вълни

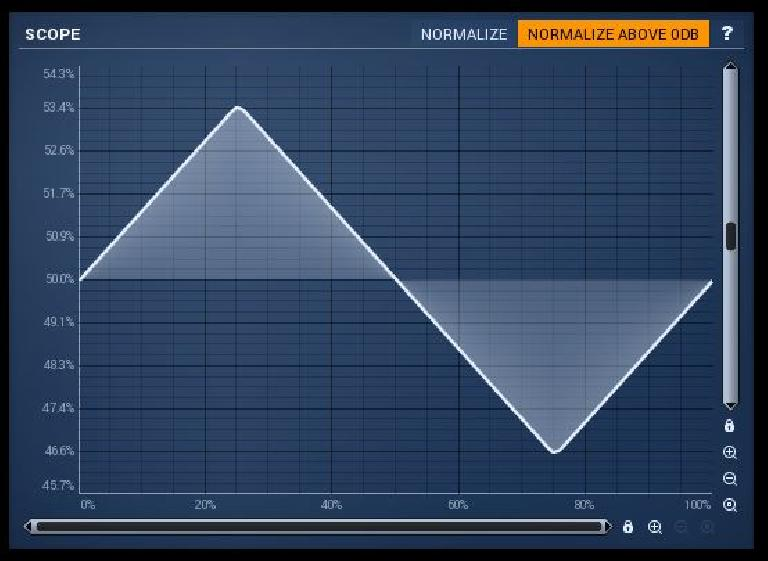

Фигура 6: Триъгълна форма на вълната при обработка на сигнали и музикални приложения

Триъгълните форми на вълната обикновено се използват както в технически, така и в творчески области поради тяхната проста форма и специални звукови качества.При обработката на сигнала тези форми на вълната често се използват в устройства, които генерират сигнали за тестване и калибриране.Постоянното им издигане и падане ги прави лесни за измерване и анализ, поради което те са предпочитани за подобни задачи.В музиката, особено при синтезаторите, триъгълните форми на вълни се харесват заради по -мекия си звук в сравнение с квадратните вълни.Този по -мек звук идва от факта, че триъгълните форми на вълната включват само странни хармоници (специфични звукови честоти) и тези хармоници бързо избледняват, създавайки по -гладък тон.Триъгълните форми на вълната също са полезни при тестване на осцилоскоп, където техните ясни и стабилни преходи ги правят лесни за четене и надеждни за проверка и регулиране на оборудването.Тези практически приложения в различни области показват колко многостранни и полезни са триъгълни форми на вълни, независимо дали са в технически или творчески настройки.

Заключение

В обобщение, триъгълните форми на вълната се открояват поради тяхното право на линията и падане, балансирана форма и уникален начин за комбиниране на различни честоти.Тези качества ги правят многостранни и полезни в много различни области.Независимо дали се използва при обработка на сигнали, създаване на музика или тестване на електронно оборудване, стабилният и предвидим характер на триъгълните форми на вълната ги прави често срещан избор в много ситуации.Като научите как тези форми на вълната се създават и прилагат, можете по -добре да оцените тяхната роля в различни технологии и творчески проекти.

Често задавани въпроси [FAQ]

1. Каква е средната стойност на триъгълна вълна?

Средната стойност на триъгълна вълна е нула, когато вълната е балансирана около централната линия (хоризонталната ос).Това се случва, защото положителните и отрицателните части на формата на вълната се отменят взаимно за един пълен цикъл.

2. Как разграничавате триъгълна вълна?

Когато разграничавате триъгълна вълна по отношение на времето, получавате квадратна вълна.Постоянното нарастване и падане на триъгълната вълна се променя във внезапните скокове на квадратната вълна между високото и ниското ниво.

3. Как да генерираме триъгълна вълна?

Можете да генерирате триъгълна вълна, като използвате обикновена електронна схема, наречена интегратор, която обикновено включва оперативен усилвател (OP-AMP).Първо, започвате с квадратна вълна и интеграторът след това променя тази квадратна вълна в триъгълна форма на вълната, като бавно се увеличава и намалява изходното напрежение.

4. Какви са приложенията на триъгълна вълна?

Триъгълните вълни се използват в различни области, като например създаване на музикални тонове, които са по -меки от другите форми на вълната, тестване и регулиране на електронните устройства, тъй като формата им е лесна за работа и в комуникационни системи, където те помагат при определени техники за модулация.

5. Какво е описанието на формата на вълната?

Формата на вълната е картина или графика, която показва как сигналът се променя с течение на времето.Той показва формата, височината (амплитудата), честотата (колко често се повтаря) и фаза (време) на сигнала, като дава ясен поглед върху това как се държи сигналът.
