Разбиране на технологията на индукционната намотка в електронното инженерство

Индукционната намотка, крайъгълен камък на електромагнитното инженерство, въплъщава безпроблемно сливане на теоретични принципи и практически приложения.Основни за широк спектър от електронни системи, тези намотки демонстрират дълбокото взаимодействие между електрически токове и магнитни полета.Индукционната намотка е проводник, обвит около основен материал, като оперативната му ефективност завижда върху магнитната пропускливост на ядрото и електрическата изолация на телта.Наблюденото разбиране за това как работят тези намотки, материалите, използвани в тяхната конструкция, и свързаният с тях избори за дизайн влияят дълбоко на тяхната ефективност и надеждност.

Тази статия се разкопава в многостранните роли и оперативната динамика на индукционните намотки, от основните им електромагнитни свойства до техните сериозни приложения в съвременните технологии.Чрез дисекция на оперативната механика, структурните параметри и практическите предизвикателства, пред които са изправени тези намотки, ние получаваме представа за тяхната необходима роля в електронните схеми, като подчертаваме тяхното положение във всичко - от управлението на мощността до обработката на сигнала.

Каталог

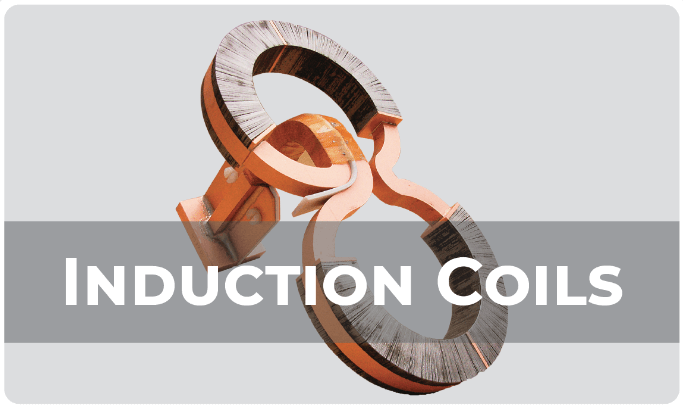

Фигура 1: Индукционна намотка

Декодиране на индукционни намотки

Индукционната намотка работи чрез съхраняване на енергия под формата на магнитно поле, което позволява плавния преход на енергия между електрически токове и магнитни полета.Този процес е подходящ заради способността си да се противопостави на внезапните промени в текущия поток.Когато токът се опитва да се промени бързо, намотката генерира противоположна Електромоторна сила (ЕМП) да го стабилизира.Това поведение се ръководи от принципа, че ЕМП работи срещу напрежението, причинявайки тока, помагайки за изглаждане на бързите колебания.Математически, това се описва от формулата e = -l (d∅)/dt, където l представлява индуктивността на бобината и (d∅)/dtis скоростта, с която се променя магнитният поток.

Това свойство на индукционната намотка се използва за контрол на промените в тока в електрическите вериги.Той се използва широко във всичко - от основни филтри за захранване до по -сложни системи като телекомуникационно оборудване, където се желае прецизна настройка и обработка на сигнали.Способността за умерени електромагнитни взаимодействия прави индукционната намотка ключов компонент в много електронни устройства.

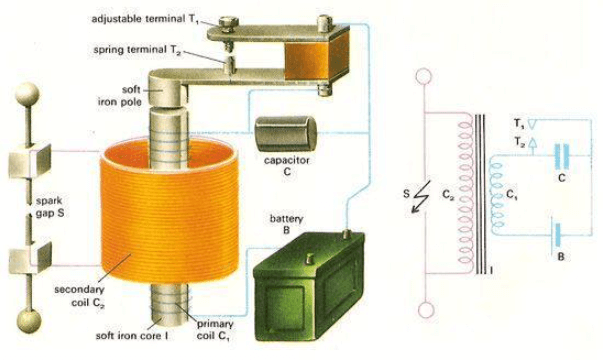

Фигура 2: Компоненти на индукционна намотка

Компоненти на индукционна намотка

Индукционната намотка играе ключова роля в електромагнитното инженерство, илюстрирайки крайните принципи чрез своята комбинация от простота и сложност.Изграждането на индукционна намотка включва плътно навита изолирана жица около сърцевина, което значително влияе върху работата на бобината.Ядрото може да бъде направено от въздух или магнитни материали като ферит или желязо.Изборът на материал засяга магнитния поток на бобината и общата индуктивност, определяйки колко ефективно функционира намотката.

Изолацията на жицата е динамична.Без подходяща изолация, ако проводниците се докосват един до друг, могат да се появят късо съединение.Тези шорти нарушават функцията на бобината, като променят неговата индуктивност и могат да доведат до сериозни повреди на системата.В практически настройки изолацията на жицата може да се влоши с течение на времето поради прекомерна топлина или неочаквани напрежения.Когато това се случи, често се изисква поддръжка, което може да включва внимателно пренавиване на намотката или, в тежки случаи, да я замени изцяло.

Тези оперативни проблеми не са изключителни за индукционните намотки.Трансформаторите, които споделят подобни дизайни, също могат да страдат от прегряване, причинявайки късо съединение в електрическата мрежа.При най-лошите сценарии това може да доведе до пожари в устройства, свързани към системата.Подобни рискове подчертават положението на внимателния дизайн, подбора на материали и контрола на качеството по време на производствения процес.Гарантирането, че намотката е изградена, за да издържа на потенциални стресори значително увеличава неговата надеждност и безопасност.

Основни параметри, които определят индукционните намотки

Производителността на индукционна намотка зависи до голяма степен от два ключови параметъра: индуктивност и резонансна честота.Индуктивността измерва способността на бобината да съхранява магнитна енергия и се влияе от фактори като броя на завоите на тел и вида на използвания основен материал.Повече завои или ядро, направени от материали с висока магнитна пропускливост, като желязо или ферит, водят до по -висока индуктивност, което позволява на намотката да генерира по -силно магнитно поле за дадено количество ток.И обратно, използването на въздушно ядро ​​понижава индуктивността, но е предпочитано в някои високочестотни приложения поради намалени загуби на енергия.

Резонансната честота е еднакво задължителна.Той бележи точката, в която намотката преминава от предимно индуктивно поведение към капацитивно поведение, като неговият импеданс достига пик.Тази честота е особено високо в приложения като RF настройка и обработка на сигнали, където прецизността при контролирането на електромагнитните вълни е подходяща.Инженерите трябва да изчислят внимателно тази честота, за да гарантират, че намотката се изпълнява оптимално в конкретни вериги, особено когато яснотата на сигнала или ефективността на пренос на мощност е непоследователна.

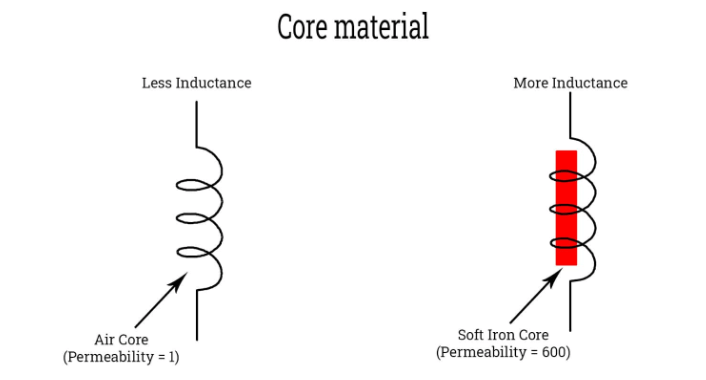

Фигура 3: Основен материал на индукционната намотка

Основни материали и техните магнитни свойства

Изборът на правилния основен материал е забележителен за оптимизиране на производителността на индукционната бобина, тъй като той пряко влияе върху способността на бобината да генерира и поддържа магнитно поле.Тази способност се измерва от магнитната пропускливост на материала, което показва колко лесно материалът позволява образуването на магнитно поле в сравнение с вакуум.Основните материали обикновено попадат в три категории въз основа на техните магнитни свойства: парамагнитни, диамагнитни и феромагнитни.

Феромагнитните материали се използват най -често при индукционни намотки поради високата им магнитна пропускливост.Тези материали значително засилват индуктивността на бобината, което ги прави високоефективни за генериране на силни магнитни полета.В резултат на това феромагнитните ядра са идеални за приложения като трансформатори, двигатели и електромагнитни релета, където силните магнитни полета са полезни.

Предизвикателства с несъвършените индукционни намотки

В приложенията в реалния свят работата на индукционна намотка често се различава от теоретичните прогнози поради несъвършенствата в дизайна и материалите.Един от основните фактори е устойчивостта на намотката, което води до натрупване на топлина по време на работа.Тази топлина намалява общата ефективност на бобината чрез загуба на енергия, която иначе би могла да се използва за неговата електромагнитна функция.В допълнение, оформлението на телта създава паразитен капацитет, който променя електрическите свойства на бобината, влияещ върху честотата му и ефективността.

Категоризиране на загубата на енергия в индукционните намотки

Когато работят с индукционни намотки, инженерите се фокусират върху намаляване на три основни типа загуби на мощност: резистивни загуби, основни загуби и загуби с магнитен поток.Всяка от тях влияе върху производителността на бобината по различни начини, като изисква специфични стратегии, за да се справи ефективно с тях.

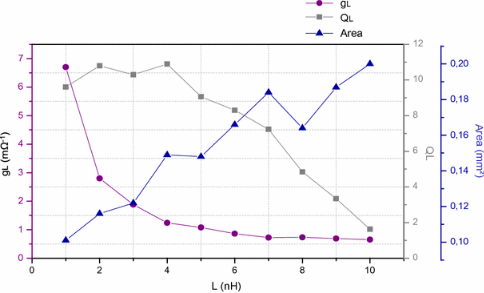

Фигура 4: Резистивни загуби

Резистивните загуби идват от присъщото съпротивление в намотката на намотката на бобината.При приложения с висок ток това съпротивление генерира топлина, която понижава ефективността на бобината и може да повреди изолацията и сърцевината на проводника с течение на времето.Това натрупване на топлина в крайна сметка може да доведе до повреда на намотката, ако не се управлява правилно.За да намалят резистивните загуби, инженерите често използват проводници с по -добра проводимост, като мед или сребро, и прилагат охлаждащи системи - като вентилатори или радиатори - за да разсеят топлината по -ефективно.

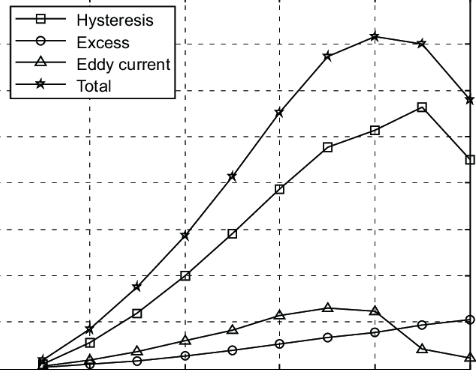

Фигура 5: Основни загуби

Основните загуби са свързани с магнитното поведение на основния материал и стават по -забележими при по -високи честоти и по -ниски токове.Тези загуби се състоят от загуби на хистерезис (причинена от енергията, използвана за намагнитизиране и демагнетизиране на ядрото) и вихрови токови загуби (индуцирани циркулиращи токове в сърцевината).Инженерите могат да намалят основните загуби, като избират материали с ниска загуба на хистерезис, като меки магнитни материали и чрез проектиране на сърцевината за ограничаване на вихровите токове.Това често се постига чрез използване на ламинирани ядра или специализирани сплави, които ограничават нежелания поток на тока.

Фигура 6: Загуби от магнитен поток

Загубите от магнитен поток възникват, когато магнитното поле, генерирано от намотката, избяга от предвидената пътека, намалявайки ефективността на бобината.Това е особено проблематично в приложения, изискващи прецизен магнитен контрол.За да се справят с това, инженерите могат да подобрят дизайна на бобината, като добавят магнитно екраниране, избирайки материали, които по -добре ограничават магнитния поток или регулират геометрията на бобината и сърцевината, за да поддържат магнитното поле фокусирано в желаната зона.

Индукционни намотки в електрониката

Индукционните намотки играят основна роля за подобряване на функционалността на електронните системи чрез ефективно управление на електромагнитните полета.В много вериги индукционните намотки се използват за контрол на потока на тока.Една от техните уникални функции е възможността да се блокира директният ток (DC), като същевременно позволява на променливия ток (AC) да премине.Тази способност е особено полезна в системите за захранване, където прецизният контрол на тока е годен за стабилна и безопасна работа.За разлика от това кондензаторите не могат да постигнат същото ниво на контрол.

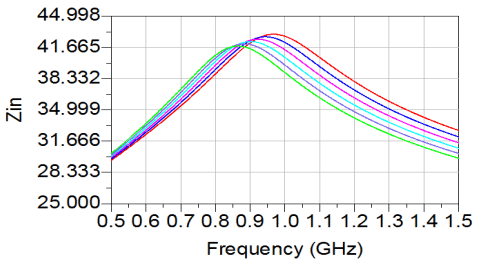

Фигура 7: Настройка на честотата

В радиочестотните (RF) системи индукционните намотки са основни за настройка на вериги.Те работят в комбинация с кондензатори в осцилаторите, за да зададат честоти на трептене, което е опасно за точно предаване и приемане на сигнал в устройства като радиопредаватели и приемници.Тази функция на настройка осигурява ефективна комуникация чрез поддържане на яснота и вярност на сигнала по време на предаване.

Фигура 8: Филтриране на сигнала

Индукционните намотки също са ключови компоненти в веригите за филтриране на сигнали, където те помагат да се намали шума и да променя честотната лента на сигнала.Това е особено съществено в комуникационните устройства, където се изисква ясно аудио предаване и в прецизни инструменти, където точната обработка на сигнала е динамична.Чрез изглаждане на електрически сигнали, намотките допринасят за по -надежден и стабилен изход в редица електронни приложения.

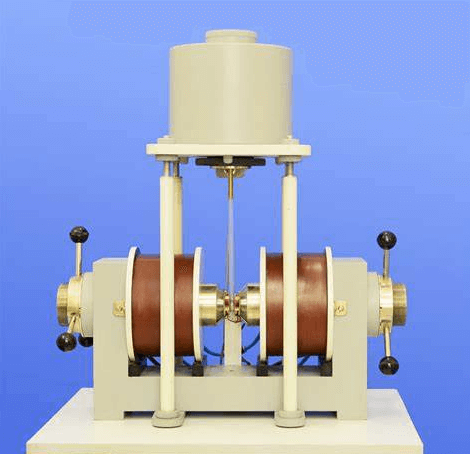

Фигура 9: Магнитометър за вибрираща проба (VSM)

Универсалността на индукционните намотки се простира в научни изследвания, особено в инструменти като магнитометър за вибрираща проба (VSM).Във VSM индукционната намотка заобикаля вибрираща проба в магнитно поле.Докато пробата се движи, намотката открива индуцираните напрежения, което позволява прецизно измерване на магнитните свойства на материала.Това демонстрира основната роля на бобината при измервания с висока точност, необходими в научните изследвания.

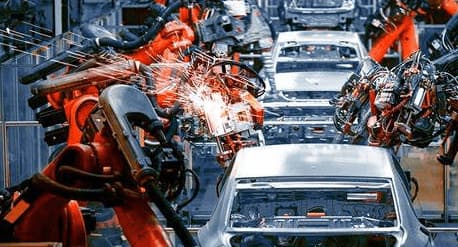

Фигура 10: Автомобилна индустрия

В автомобилния сектор индукционните намотки са толкова опасни, колкото и запалващите бобини във вътрешното горене на двигателите.Тези намотки трансформират ниското напрежение на батерията на автомобила във високото напрежение, необходимо за запалване на сместа от гориво-въздух в свещта на двигателя.Производителността на намотките за запалване е пряко обвързана с ефективността на двигателя и безпроблемната работа на превозното средство, което ги прави динамични компоненти в съвременното автомобилно инженерство.

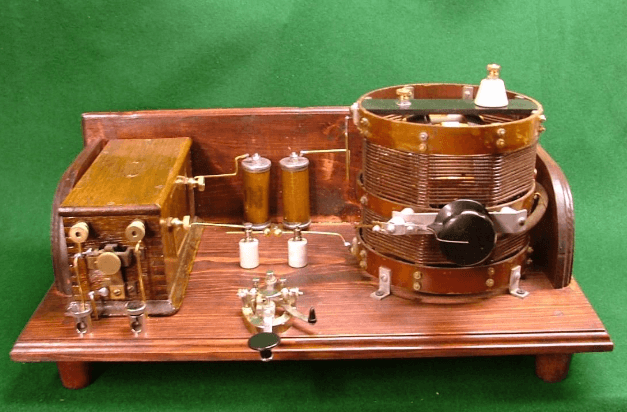

Фигура 11: Радио предаватели на Spark Gap

Индукционните бобини се използват и в радиопредавателите на Spark Gap за генериране на високите напрежения, необходими за предаване на радиовълни на дълги разстояния.Тази способност е подходяща за поддържане на силни, ясни комуникационни сигнали, особено в приложения, където се изисква предаване на далечни разстояния без значително разграждане на сигнала.

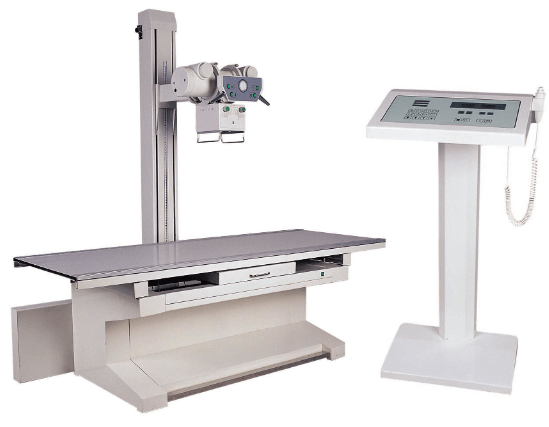

Фигура 12: Рентгенови машини

В медицинското поле индукционните намотки са основни за работата на рентгенови машини.Тези намотки помагат да се генерират високите напрежения, необходими за получаване на рентгенови лъчи, които са полезни за диагностично изображение.Чрез точно управление на напрежението, индукционните намотки гарантират, че рентгеновите машини функционират безопасно и ефективно, като позволяват точни и ефективни диагностични процедури в здравеопазването.

Заключение

Индукционните намотки, чрез техните динамични функционалности и многостранни приложения, стоят като ключови компоненти в сферата на електронното инженерство.Изследването на тези намотки разкрива сложен пейзаж, при който материалите, електрическия дизайн и оперативното управление се сближават, за да оптимизират производителността и да подобрят надеждността на системата.

Тази статия подчерта сериозните аспекти на индукционните намотки, включително тяхната зависимост от избора на основен материал, тънкостите на управлението на загубите на енергия и интеграцията им в различни електронни системи.Прозренията в управлението на оперативните предизвикателства в реалния свят и итеративния процес на тестване и усъвършенстване подчертават необходимостта от дълбоко разбиране както на теоретичните, така и на практическите аспекти на дизайна на бобината.В крайна сметка способността на индукционната бобина да контролира електромагнитните полета не само подчертава неговата полезност в огромен набор от приложения, но също така потвърждава необходимостта от непрекъснати иновации и щателен дизайн в непрекъснато развиващото се поле на електронните системи.

Често задавани въпроси [FAQ]

1. За какво се използва намотка в електрониката?

Намотките в електрониката, често наричани индуктори, се използват предимно за способността им да съхраняват енергия в магнитно поле, когато токът преминава през тях.Този имот ги прави настоятелни във вериги, които изискват функции за съхранение на енергия, филтриране или време.Например, в захранването, намотките изглаждат колебанията, за да осигурят стабилно изходно напрежение.

2. Каква е целта на намотката в електричеството?

В електрическите системи намотките се използват за предизвикване на магнитно поле или за повлияване на такова, в зависимост от тяхната роля.Способността им да съхраняват временно енергия и освобождаване помага за управление на текущия поток, който е динамичен при трансформатори и релета.Тази способност позволява намотките да преобразуват електричеството с високо напрежение в по-ниски нива на напрежение, подходящи за домашна или промишлена употреба.

3. За какво се използва индукционна намотка?

Индукционната намотка е вид трансформатор, използван за генериране на импулси с високо напрежение от източник на ниско напрежение.В исторически план те са били използвани в ранното радио предаване и радиопредаватели на пропаст в искрата, където са генерирали необходимите напрежения, за да инициират искра през пролука, като по този начин създават радиочестотна енергия.

4. Какво е прилагането на електромагнитна индукция в индукционна намотка?

Крайният принцип зад индукционните намотки е електромагнитната индукция, при която променящото се магнитно поле в намотката генерира електрическо поле.Този процес се използва за трансформиране на нивата на напрежение;Например, засилване на ниско входно напрежение към напрежение с висок изход.Това високо напрежение се иска за приложения като рентгеново генериране, системи за запалване в двигатели и някои видове осветление, включително флуоресцентни лампи.

5. Какви са приложенията на индукция в една намотка?

Една намотка, използваща електромагнитна индукция, може да функционира в множество роли, като например в метални детектори, където те откриват метални обекти, като усещат промяната в магнитното поле, причинена от металите.Друго приложение е в електрически китари, където единичните намотки вземат вибрации на струни и ги превръщат в електрически сигнали, които след това се усилват.Тези примери подчертават как оперативните нюанси на намотките се адаптират към нуждите на различни приложения, всяка от които използва способността на бобината да взаимодейства с магнитни полета.
