Регулатори на напрежението: тяхната функция и важност се обясняват

Регулаторът на напрежението е устройство, което поддържа напрежението стабилно самостоятелно.Той регулира напрежението, за да се увери, че устройствата, свързани към него, получават стабилно и постоянно количество, дори ако входното напрежение се променя или условията на натоварване варират.Това помага да се предпазят деликатните електронни части от повреда от промените на напрежението.Тази статия разглежда по -отблизо основните части и видовете регулатори на напрежението, показвайки защо те са толкова важни за поддържането на безпроблемно електрониката.Разбиване на двата основни типа регулатори на напрежението, описвайки как работят, техните ползи и за какви ситуации са най -подходящи.Има и практически урок за изграждане на регулатор на напрежението на дъска, който дава практически начин да научите за техния дизайн и функция.И накрая, той предлага съвети как да изберете правилния регулатор на напрежението, като се фокусира върху баланса между ефективността, контрола на топлина и стабилността на напрежението за конкретни проекти.

Каталог

Фигура 1: Регулатор на напрежението

Компоненти на регулатор на напрежението

• Сравнител

Сравнителният сравнява изходното напрежение с зададено референтно напрежение.Работата му е да гарантира, че изходът остава в желания диапазон чрез изпращане на контролни сигнали, които съответно регулират напрежението.Когато изходът се отклони от референтната стойност, сравнителният задейства корекциите, за да върне изхода в ред.

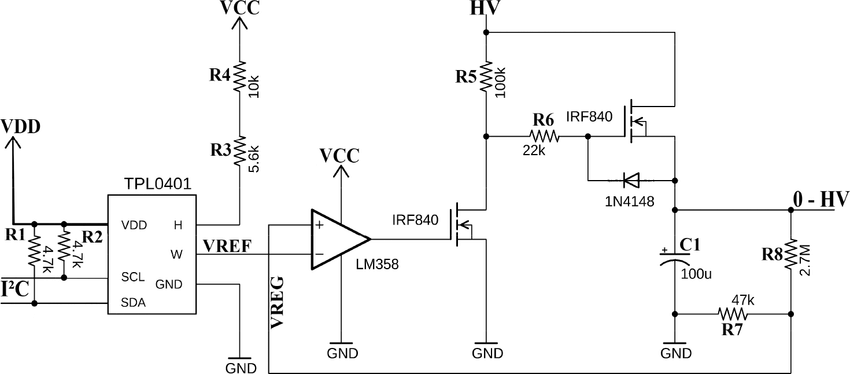

Фигура 2: Регулатор на напрежението с сравнение на напрежението

• Референтен източник на напрежение

Това е силно стабилно напрежение, което действа като еталон за сравнение.Референтното напрежение остава постоянно, дори ако има промени в входното напрежение, температура или натоварване.Това се осигурява от референция на лентата и предлага надеждна стабилност при различни работни условия.

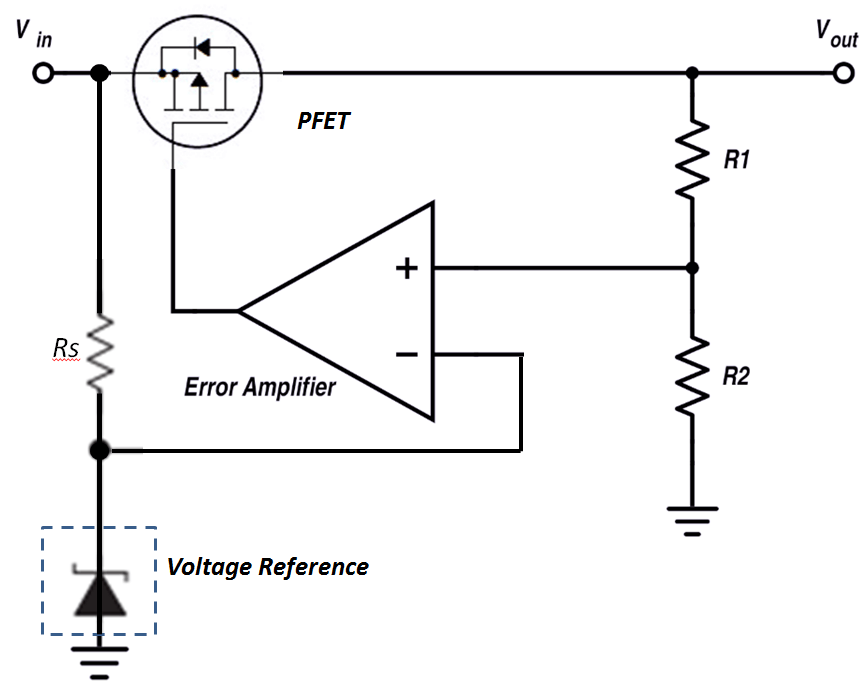

Фигура 3: Източник на референтно напрежение

• усилвател за грешка

Усилвателят на грешката увеличава разликата между референтното напрежение и изходното напрежение.След това този усилен сигнал се използва за фина настройка на механизма за управление, намалявайки разликата между действителния изход и целевото напрежение.Той гарантира, че изходът съвпада с предвиденото напрежение възможно най -отблизо.

Фигура 4: Регулатор на напрежението с усилвател на грешка

• мрежа за обратна връзка

Мрежата за обратна връзка се състои от резистори, а понякога и кондензатори, които изпращат част от изходното напрежение обратно в системата за наблюдение.Този цикъл за обратна връзка е важен за задаване на правилното изходно напрежение и стабилизиране на регулатора.Коефициентът на обратна връзка, определен от мрежовите компоненти, контролира каква част от изхода се подава обратно към усилвателя или сравнителя на грешката.

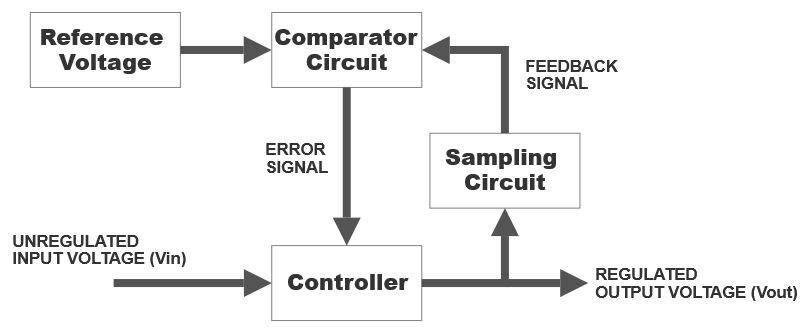

Фигура 5: Сигнал за обратна връзка в регулатора на напрежението

• Контролен елемент

Контролният елемент активно регулира изходното напрежение.В линейните регулатори това е транзистор, който работи в активното си състояние за регулиране на напрежението.При превключване на регулаторите контролния елемент действа като превключвател, включвайки и изключвайки входното напрежение, за да прехвърля енергия през компоненти като индуктори или кондензатори, изгладете изхода.

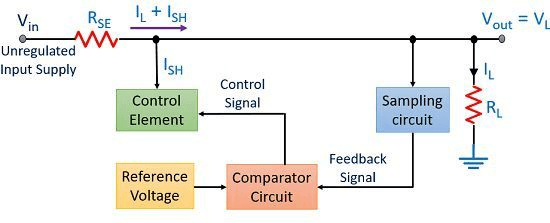

Фигура 6: Контролен елемент в регулатора на напрежението

• Регулиране на натоварването

Регулирането на натоварването е способността на регулатора да поддържа стабилното напрежение на изхода, тъй като натоварването се променя.Силното регулиране на натоварването означава, че изходът остава постоянен, дори ако количеството на тока, натоварването на товара се колебае.

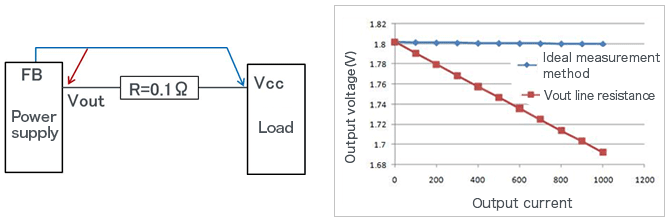

Фигура 7: Регулиране на натоварването

• Регулиране на линията

Регулирането на линията измерва колко добре регулаторът поддържа стабилен изход, когато входното напрежение варира.Добрият регулатор на напрежението показва минимални промени в изхода, дори когато има промени в входното напрежение.

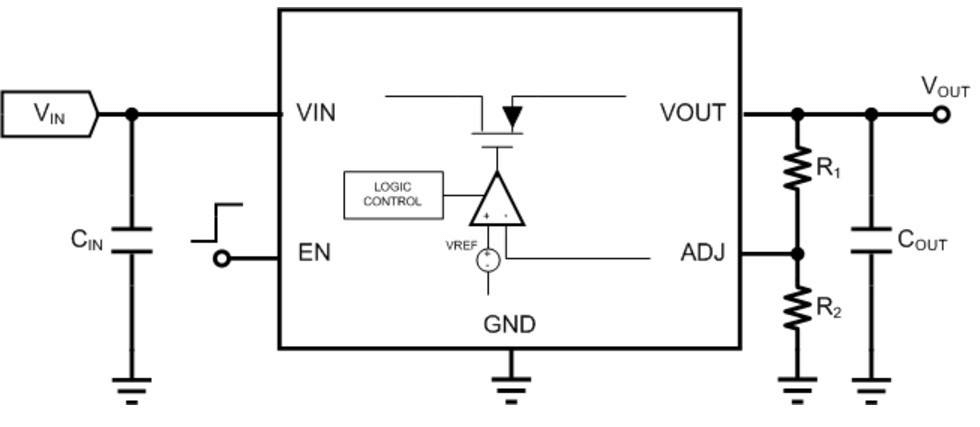

Фигура 8: Регулиране на линията

• радиатор

За линейни регулатори, които могат да генерират топлина чрез разсейване на излишното напрежение, често се изисква радиатор.Той помага да се разпръсне топлината, произведена от контролния елемент, като транзистор, поддържане на устройството в рамките на безопасни работни температури.

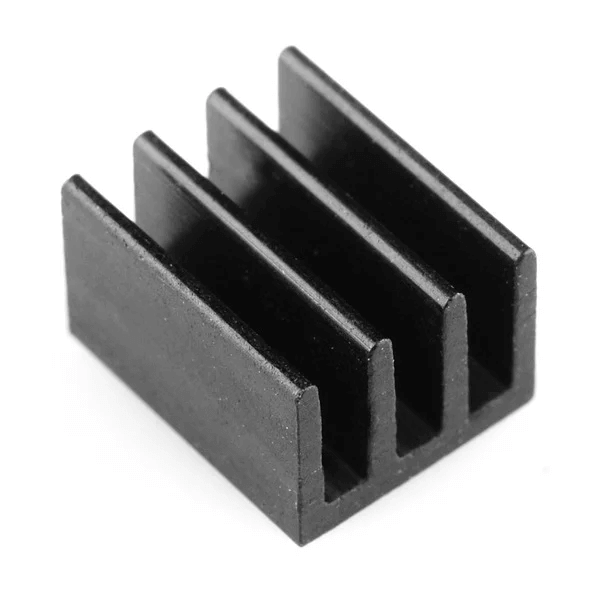

Фигура 9: радиатор

• Защитна верига

Много регулатори на напрежението се предлагат с вградени функции за защита като свръхток, термично изключване и защита от късо съединение.Тези предпазни мерки пречат на регулатора и свързаните устройства да се повредят, повишавайки общата безопасност и надеждност.

Видове регулатори на напрежението

Линейни регулатори на напрежението

Линейните регулатори на напрежението използват основна част, наречена PASS елемент, обикновено вид транзистор като биполярен транзистор на кръстовището (BJT) или MOSFET.Тази част се контролира от оперативен усилвател.За да поддържа стабилната напрежение, регулаторът постоянно сравнява изходното напрежение с фиксирано вътрешно референтно напрежение.Ако двете не са еднакви, оперативният усилвател променя PASS елемента, за да фиксира изхода.Този процес продължава да работи, за да направи разликата между двете напрежения възможно най -малки.

Тъй като линейните регулатори могат да понижат само напрежението, изходът винаги ще бъде по -малък от входното напрежение.Въпреки че това ограничава как могат да се използват, линейните регулатори все още са популярни, защото са прости и се представят добре.Те са лесни за проектиране, надеждни, рентабилни и произвеждат много малко електромагнитни смущения (EMI), означава, че има по-малко шум и пулсация в изхода.

Например, прост линеен регулатор като MP2018 се нуждае само от входен кондензатор и изходен кондензатор, за да работи правилно.Този малък брой части прави дизайна лесен, надежден и достъпен.

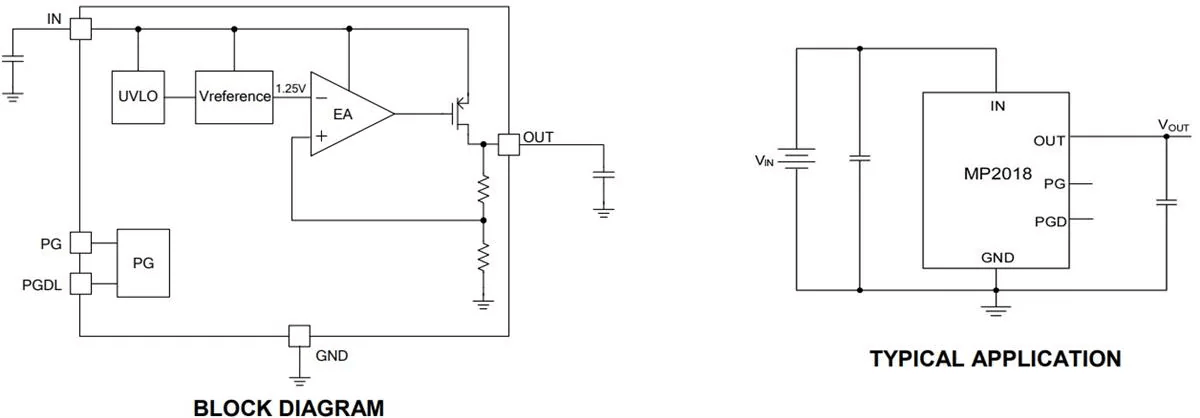

Фигура 10: Регулатор на линейно напрежение

Превключване на регулаторите на напрежението

Регулаторите на превключване са по -напреднал вариант в сравнение с линейните регулатори, но техният дизайн изисква повече прецизност и внимание към детайлите.За разлика от линейните регулатори, регулаторите на превключване зависят от външните компоненти, внимателната настройка на контролния контур и обмисленото планиране на оформлението.Тези регулатори се предлагат в три основни типа: преобразуватели на стъпка (долар), преобразуватели на Step-Up (Boost) и комбинация от двете.Този диапазон от опции ги прави далеч по -гъвкави от линейните регулатори.

Едно от предимствата на регулаторите на превключване е тяхната висока ефективност, често надминавайки 95%.Те също така се отличават с управлението на топлината и са в състояние да обработват по -големи токове, като същевременно поддържат голямо разнообразие от входни и изходни напрежения.Въпреки това, компромисът за това представяне е повишена сложност.За да работят правилно, регулаторите за превключване се нуждаят от допълнителни компоненти като индуктори, кондензатори, транзистори на полеви ефекти (FET) и резистори за обратна връзка.

Добър пример за регулатор на превключване е моделът HF920, който демонстрира силната производителност и надеждното управление на захранването, което предлага тези устройства.

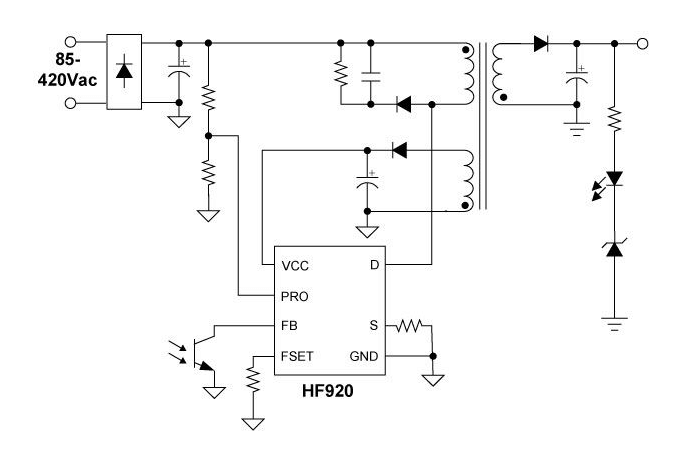

Фигура 11: Регулатор на превключване на напрежението

Видове регулатори на превключване на напрежението

Регулатори на Buck, наричани още стъпващи конвертори, се използват за намаляване на по-високо напрежение до по-ниско, по-използваемо изходно напрежение.Процесът започва с транзистор, който включва и изключва с висока скорост, нарязвайки входното напрежение в къси изблици.След това тези бързи изблици на напрежение се преминават през индуктор, който временно съхранява енергия.Докато напрежението продължава, то се изглажда допълнително от кондензатор, което води до постоянно долно напрежение на изхода.Този метод е ефективен, намалява енергията, пропилена като топлина.Регулаторите на Buck са добри в устройства като лаптопи, смартфони и друга преносима електроника.

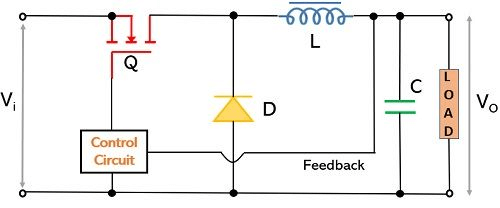

Фигура 12: Схема на регулатора на долара

Засилване на регулаторите , често се нарича преобразуватели на стъпкови, работи за увеличаване на ниско входно напрежение до по-високо изходно напрежение.Тук транзистор зарежда индуктор, когато е активен и освобождава съхранената енергия, когато се изключи.Това контролирано освобождаване повишава нивото на напрежението.Тези регулатори са полезни в ситуации, при които входната мощност, като тази от батерия, е твърде ниска за нуждите на устройството.Тъй като батериите изчерпват, регулаторът на усилването гарантира, че напрежението остава последователно, поддържайки устройствата да работят дори с намаляването на нивата на мощността.Това ги прави идеални за много електроника, захранвана от батерията, които изискват стабилно напрежение, въпреки колебанието на енергийното захранване.

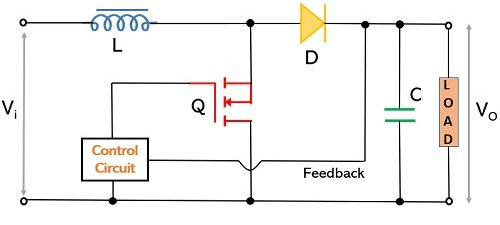

Фигура 13: Схема на регулатор на усилването

Регулатори на Buck Boost Комбинирайте характеристиките както на конверторите на Buck, така и на Boost, което им позволява да увеличат или намалят входното напрежение според нуждите.Тези регулатори първо инвертират входното напрежение и след това го регулират, или го придвижват нагоре или надолу в зависимост от необходимия изход.Тази способност за адаптиране към променящите се условия прави регулаторите на Buck Boost страхотни в системите с непредсказуеми или нестабилни входни напрежения, като например в автомобили или приложения за възобновяема енергия като слънчеви енергийни системи.Предоставяйки стабилен изход, независимо от входните колебания, те гарантират, че свързаните устройства се изпълняват надеждно в широк спектър от условия.

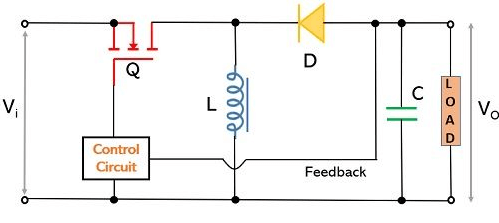

Фигура 14: Схема на регулатор на Buck Boost

Изградете свой собствен регулатор на напрежението на дъската

Комплектът за регулатор на напрежението на хляб е идеалният вход за начинаещи, които искат да получат практически опит с запояване и основен дизайн на веригата.Не само ще научите основните концепции на електрониката, но до края на този проект ще създадете напълно функционално устройство, което може да осигури стабилен 5VDC изход за малки проекти за електроника.

Този комплект включва всичко необходимо, за да сглобите надежден регулатор на напрежението:

- Отпечатана платка (PCB)

- DC Power Jack

- кондензатори и резистор

- Светоносно състояние на захранването

- Пин заглавки

- Изчерпателно ръководство за инструкции

Инструментите, необходими за този проект, са:

- запояване на желязо и спойка

- тел резачки

- Захранване (като 6-18V адаптер за стена)

Процесът на сглобяване е разбит стъпка по стъпка, за да ви помогне да разберете работата на регулатор на напрежението, докато вървите.

Стъпка 1: Инсталиране на резистора и кондензатора

Започнете, като вземете резистора и огънете проводниците си, за да се поберат в слота R1.Поставете го в определеното място на дъската и споййте на сигурно водещите отзад.След като се понижи, отрязва всяка допълнителна тел, стърчаща.След това вземете кондензатора 0,1 µF и следвайте същия процес за слот С2.Не е необходимо да се притеснявате по какъв начин са изправени, тези компоненти могат да бъдат поставени във всяка посока, тъй като не са поляризирани.

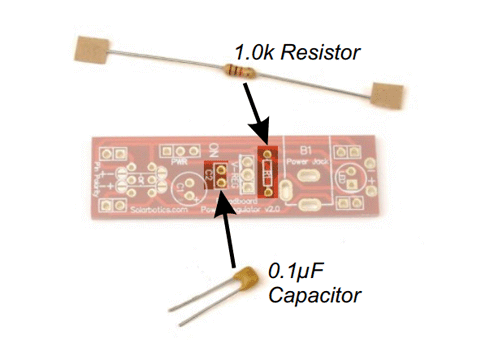

Фигура 15: Инсталиране на резистора и кондензатора

Стъпка 2: Настройка на регулатора на напрежението и жак за варел

Поставете регулатора на напрежението в слота V-REG, не забравяйте да подравните раздела с линията, посочена на дъската.Получаването на тази ориентация е важно, ако е инсталиран назад, регулаторът няма да работи и може да повреди веригата.Ролята на регулатора е да поддържа напрежението стабилно, дори ако входът се колебае, като гарантира, че мощността, доставена до вашата верига, остава стабилна.След като запоявате водещите, отрежете допълнителната тел.Сега, преминете към крика за цевта, поставете го в слот B1 и го спойте на място.Това ще послужи като основна захранваща връзка за вашия проект.

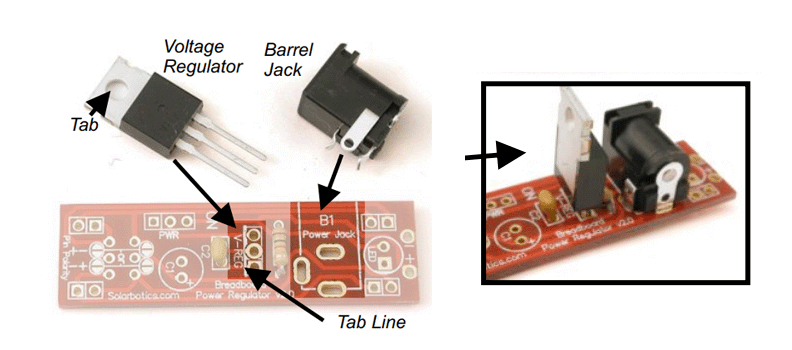

Фигура 16: Настройка на регулатора на напрежението и крик на варела

Стъпка 3: Поставяне на кондензатора и светодиода за захранване

Поставете 10 µF кондензатора в слот С1, като се уверите, че по -дългият олово преминава в (+) подложката.Двойно проверете, че ивицата на кондензатора е до етикета PWR за правилна ориентация.След това инсталирайте светодиода в своя слот, подравнявайки прореза със съответната линия на символа на дъската, за да се уверите, че е поставен правилно.

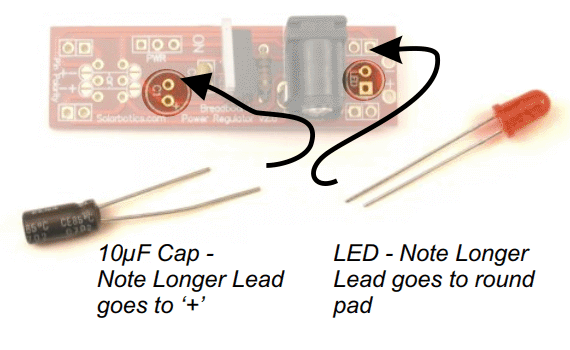

Фигура 17: Поставяне на кондензатора и светодиода за захранване

Стъпка 4: Инсталиране на превключвателя за захранване и щифтове за дъска

Поставете превключвателя на захранването в слота за PWR и го споййте сигурно.Що се отнася до щифтовете на дъската, те могат да бъдат трудни за управление, защото трябва да бъдат запоени отдолу.За да ги поддържате подравнени, можете или да ги държите стабилни на ръка, докато спойкате или използвате дъска, за да ги поддържате по време на процеса.

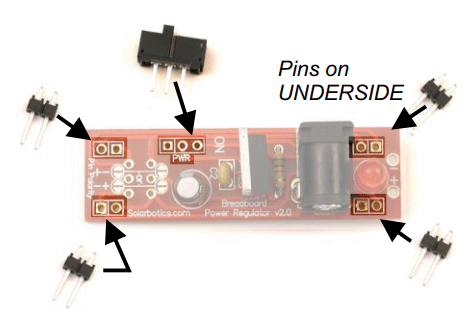

Фигура 18: Инсталиране на превключвателя за захранване и щифтове за дъска

Стъпка 5: Конфигуриране на захранващи релси

За да сте сигурни, че регулаторът на напрежението работи правилно, трябва да настроите захранващите релси.Изберете страната на дъската, която искате да използвате.Да вървим с левицата за тази настройка.Съчетайте подложките на дъската с релсите „+“ и „--на дъската.След като всичко е подравнено, споййте подложките на полумесец, за да заключите връзката на място.Ако някога се наложи да обърнете полярността на мощността, можете да използвате номера на част SWT7 на конкретни подложки, въпреки че това обикновено не е препоръчително.

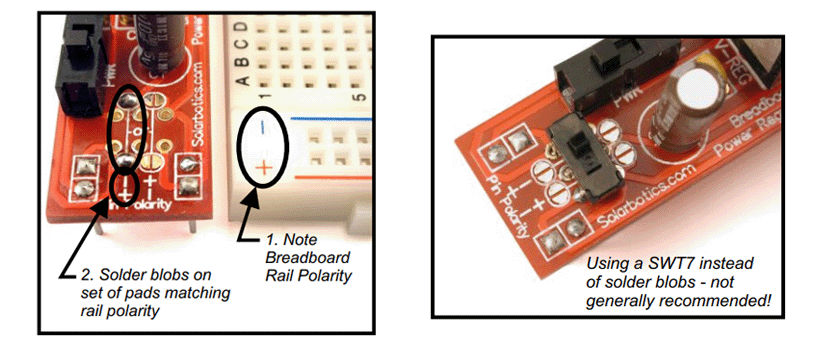

Фигура 19: Конфигуриране на захранващи релси

Стъпка 6: Захранване на дъската

Използвайте 2,1 мм DC източник на захранване, който осигурява между 6 и 18 волта за захранване на дъската.Ако входното напрежение надхвърли 12 волта, регулаторът може да се нагрее, но това е нормално и не е причина за безпокойство.Ако не използвате табла, можете да използвате подложките „+ -” спойка, разположени в близост до крик на цевта, за да нарисувате 5V регулирана мощност.

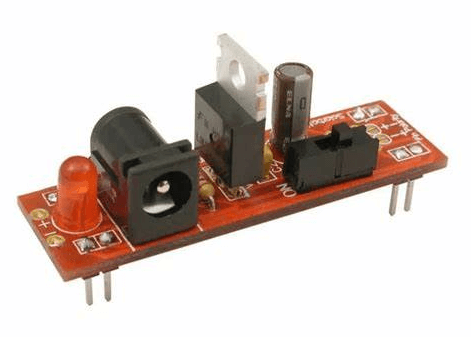

Фигура 20: Комплект за регулатор на напрежението на дъската

Как да изберете правилния регулатор на напрежението за вашия дизайн?

Регулаторът на напрежението е като система за управление на енергията на вашия проект.Той гарантира, че вашият проект получава нужното количество мощност.

Представете си, че вашият източник на енергия дава повече напрежение, отколкото се нуждае от вашия проект.A Линеен регулатор е просто устройство, което понижава напрежението до безопасно ниво за вашия проект.Лесен е за използване и работи добре, ако разликата между напрежението, което имате, и напрежението, от което се нуждаете, не е твърде голяма.

Но линейните регулатори могат да губят енергия, когато има голяма разлика между входното и изходното напрежение.Тази пропиляна енергия се превръща в топлина и се превръща в проблем за вашия проект.

Ако вашият линеен регулатор става твърде горещ, това означава, че губи много мощност.В този случай може да искате да използвате a Регулатор за превключване на долар.Този тип регулатор е по -ефективен и не губи толкова енергия.Той понижава напрежението, като включи и изключва захранването наистина бързо, за да създаде средно по -ниско напрежение.

Ако вашият проект се нуждае от повече напрежение, отколкото може да осигури вашият източник на енергия, a Регулатор на превключване на превключване може да помогне.Той увеличава напрежението от вашия източник на енергия, за да даде на вашия проект допълнителната мощност, от която се нуждае.

Понякога източникът на захранване може да не е стабилен, давайки твърде много или твърде малко напрежение. Регулатор за превключване на Buck Boost Може ли както да се увеличи, така и да намали напрежението според нуждите, като се уверите, че проектът ви винаги получава нужното количество мощност.

За проекти, които се нуждаят от много стабилна мощност, можете да комбинирате a Регулатор на превключване с линеен регулатор.Регулаторът на превключване обработва големи промени в напрежението, докато линейният регулатор гарантира, че мощността е гладка и стабилна.

И така, десният регулатор на напрежението зависи от това колко напрежението от вашия източник на енергия се различава от това, от което се нуждае вашият проект и колко стабилно и почистване трябва да бъде захранването.Всеки тип има свои силни страни, така че изберете тази, която най -добре отговаря на вашия проект.

Заключение

Проучването на регулаторите на напрежението обхваща важна част от електротехниката, която съчетава практическа употреба и теория.Статията обяснява компоненти като усилватели на грешки и радиаторни мивки, както и разликите между линейните и превключващите регулатори, което дава стабилно разбиране за това как тези устройства контролират мощността.Той също така включва стъпка по стъпка ръководство за изграждане на регулатор на напрежение на дъска, което помага да се направи процесът по-ясен и дава на читателите практически опит в подкрепа на концепциите.Тъй като електронните дизайни стават по -сложни и нуждите на мощността се променят, знаейки как работи регулирането на напрежението става много важно.Тази статия действа както като инструмент за преподаване, така и като практическо ръководство, като помага на дизайнерите и любителите да изберат и използват най -добрите регулатори на напрежението за своите проекти, като гарантират, че тяхната електроника ще продължи по -дълго и работи добре.

Често задавани въпроси [FAQ]

1. Кога да използвате регулатор на напрежението?

Регулаторът на напрежението е важен, когато е необходимо стабилно напрежение, за да могат електронните устройства да работят правилно.Той предпазва от повреда от внезапни промени в напрежението, което може да се случи поради промени в проблемите на търсенето на енергия или предлагането.Използва се в неща като компютърни захранвания, телекомуникационно оборудване и други устройства, които са чувствителни към промени в напрежението.

2. AVR регулатор на напрежението ли е?

Да, AVR (автоматичен регулатор на напрежението) е вид регулатор на напрежението.Той автоматично регулира нивото на напрежението, за да гарантира, че на оборудването се доставя постоянно и подходящо напрежение, независимо от промените в натоварването или входното напрежение.Това помага за предотвратяване на повреди и подобряване на ефективността на електрическите устройства.

3. Какво е регулатор на променливотоковото напрежение?

Регулаторът на променливотоковото напрежение контролира напрежението на мощност на променлив ток (AC), за да осигури стабилно изходно напрежение към свързани устройства.Той компенсира вариациите в входното напрежение и условията на натоварване, като гарантира доставката на постоянен изход на променлив ток, добър за надеждната работа на устройства с променлив ток.

4. Инвертор регулатор на напрежение ли е?

Не, инверторът не е регулатор на напрежението.Инверторът е проектиран да преобразува директен ток (DC) в променлив ток (AC).Докато някои инвертори имат вградени възможности за стабилизиране на изходното напрежение, основната им функция е преобразуването на типа ток, а не регулиране на напрежението.

5. Как тествате регулатор на напрежението?

Ето как да тествате регулатор на напрежението:

Настройте мултицета: Настройте своя мултицет за измерване на напрежението.

Свържете мултицета: Прикрепете сондите към изходните терминали на регулатора.

Проверете напрежението: Включете системата и проверете отчитането.Той трябва да съответства на очаквания изход на регулатора.

Незадължително: Тествайте с товар: Променете товара и вижте дали изходът остава стабилен, което показва, че регулаторът работи правилно.

6. Каква е разликата между контролера на напрежението и регулатора на напрежението?

Контролерът на напрежението регулира изходното напрежение въз основа на входа на потребителя, като промяна на светлинната яркост или скоростта на двигателя.Регулаторът на напрежението поддържа напрежението стабилно, дори ако натоварването или входът се променят.Контролерите променят напрежението според изискванията, докато регулаторите гарантират, че остава постоянно.
