Пълно ръководство за 10K резистор: цветен код, приложения и схема

Това ръководство говори за 10K резистора, който е много важен в електронните вериги.Ще обясним какво е 10K резистор, как да го разберем, използвайки цветове и какво прави в различната електроника.Ръководството обхваща различни видове цветно кодиране като 3-ленти, 4-ленти, 5-ленти и 6-ленти, което улеснява да ги идентифицирате и използвате.Той също така разглежда как 10K резисторите помагат на устройства, от контролиране на електричеството в веригите до гарантирането на устройства като таймери и сензори работят правилно.

Каталог

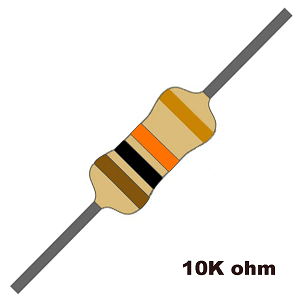

Какво е 10K резистор?

A 10k резистор е малък, но важен електронен компонент със съпротивление на 10 000 ома (Ω).Той помага да се контролира потока на електрическия ток, разделя напреженията и защитава чувствителните елементи на веригата.Резистори като този се използват както в аналогови, така и в цифрови схеми, като се гарантира стабилна работа и предотвратяване на нежелано електрическо поведение.Този резистор е лесен за идентифициране благодарение на своите цветно кодирани ленти, които определят неговата съпротивление, без да се нуждаят от мултицет или други инструменти за тестване.

При цифровата електроника 10K резистор често се използва като резистор за изтегляне или сваляне, помагайки на микроконтролерите да поддържат стабилни логически състояния, като предотвратяват плаващи (неопределени) сигнали.В аналоговите схеми той играе ключова роля при отклоняване на транзисторите, като гарантира правилната работа на усилвателя.Когато се комбинира с кондензатори, той образува RC мрежи, които се използват за създаване на закъснения във времето или филтърни сигнали за осцилаторни вериги и обработка на сигнали.Поради своята гъвкавост, 10KΩ резисторът се появява в широк спектър от приложения, от прости таймери до сложни цифрови интерфейси.

10K резисторен цветен код

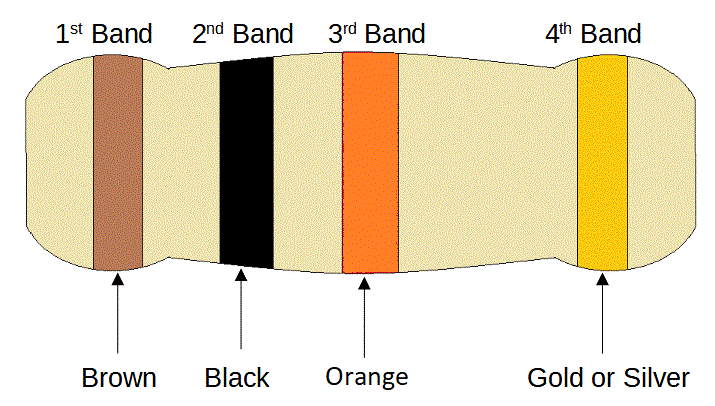

Фигура 2. Код на цвета на резистора 10k

За да направят идентификацията бърза и точна, резисторите използват цветно кодирана система за маркиране.Стандартен 4-лентов 10kΩ (10 000-ом) резистор следва специфичен цветен код, за да представи неговата стойност.Първата цветна лента е Браун, което съответства на първата цифра, 1.Втората група е Черно, представяща втората цифра, 0.Заедно те формират номера 10.Третата група е Оранжево, който служи като мултипликатор, което означава, че основното число (10) трябва да бъде умножено по 1000, което води до общо съпротивление на 10 000 ома (10kΩ).И накрая, четвъртата група, която в този случай е злато, показва толерантността на резистора, като уточнява колко действителното съпротивление може да варира от номиналната стойност. Злато означава толерантност към ± 5%, което означава истинското съпротива може да варира от 9 500Ω до 10 500Ω.Това ниво на толерантност гарантира, че дори при малки вариации по време на производството, резисторът остава в рамките на приемливи граници за повечето електронни приложения с общо предназначение.

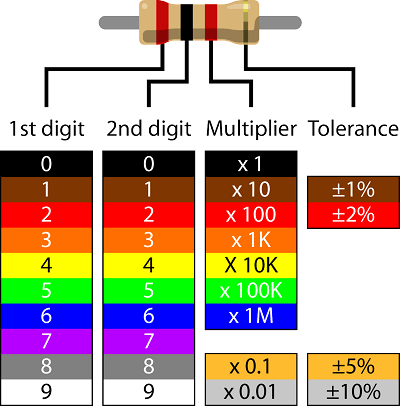

Фигура 3. Код на цвета на резистора 10k

Как да прочета цветен код на резистор?

Системата за цветен код на резистора може да изглежда сложна в началото, но следвайки систематичен подход, можете да се научите да декодирате стойностите ефективно и точно.За да интерпретирате правилно стойността на резистора, първата стъпка е да намерите началната точка на цветните ленти.Единият край на резистора ще има първата цветна лента, разположена по -близо до ръба, отколкото другите ленти, това е краят, в който започвате да четете.Последната лента, често разположена малко по -далеч, представлява толерантността и обикновено е златна или сребърна.След като се установи ориентацията, следващата стъпка е идентифициране на цифровите ленти, които определят стойността на основното съпротивление.Това са първите две или три ленти, в зависимост от това дали резисторът има общо четири, пет или шест ленти.След определяне на основната стойност, следващата лента служи като мултипликатор, мащабирайки основната стойност с коефициент десет, сто хиляди или повече.Тази стъпка е важна, тъй като просто погрешно тълкуване на мултипликатора може да доведе до драстично неправилна стойност на съпротивление, което влияе върху производителността на веригата.

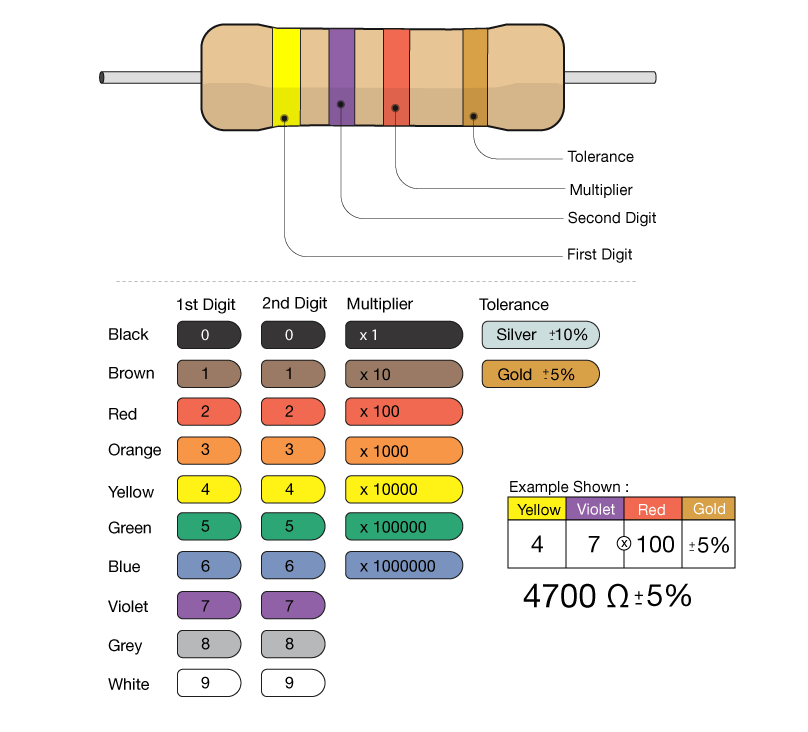

Фигура 4. Тълкуване на различен цветен код на резистора

Накрая, след изчисляване на стойността на съпротивлението от цветовия код, тя винаги е добра практика да го проверите, особено в Прецизно чувствителни приложения.Мултицет може да се използва за измерване действителното съпротивление и потвърждавайте, че тя съответства на очакваната стойност. Тази стъпка е полезна при работа с по -стари резистори, които могат да имат Избледняли цветни ленти, което ги прави трудни за четене.За резистори с шест ленти, допълнителна лента показва коефициента на температура, който Показва колко се променя съпротивлението с измененията на температурата.Това Характеристиката е добра в вериги, които изискват термична стабилност, такива като прецизно измерване на инструменти и високоефективни електронни системи.

3-лентов 10K резисторен цветен код

Фигура 5. 3-лентов 10K цветен код на резистор

A 3-лентов 10K резистор Опростява процеса на етикетиране, като използва само две цифри, последвани от мултипликатор, което го прави по-лесен в сравнение с 4-лентов колега.В случай на резистор 10kΩ (10 000 ома), цветните ленти са кафяви, черни и оранжеви.Първата група, Браун, представлява цифрата 1, докато втората група, Черно, представлява цифрата 0.Заедно тези две цифри формират номера 10.Третата група, която действа като умножител, е Оранжево, обозначаващ коефициент на умножение на 1000.При умножаване 10 на 1000, полученото Стойност на съпротивлението е 10 000 ома, или 10kΩ.Този метод на цветно кодиране позволява бързо идентифициране на стойностите на съпротивлението.

За разлика от 4-лентовите резистори, които включват отделна лента, за да покажат толерантност, 3-лентовите резистори не предоставят това ниво на детайлност, което означава тяхното тяхно толерантност е фиксиран at ± 20% по подразбиране.Това ниво на толеранс означава, че действителното съпротивление на 10kΩ резистор може да варира между 8kΩ и 12kΩ в зависимост от производствените вариации.Липсата на специална лента за толеранс опростява визуалното оформление на резистора, но също така ограничава пригодността му за приложения, изискващи тесна точност на съпротивление.Стандартизираната нотация за тези резистори следва формат 103M, където 103 представлява стойността на съпротивлението (10 × 1000 = 10 000 ома), а M обозначава толеранс от ± 20%.Въпреки че този широк диапазон на толерантност може да изглежда голям, той е общоприемлив за вериги, които не изискват точни стойности на съпротивление.Устройства като основни разделители на напрежението, резистори за изтегляне и резистори, ограничаващи тока в LED вериги, често използват 3-лентови резистори, където малко отклонение от предвиденото съпротивление не влияе върху общата производителност на веригата.

Тъй като 3-лентовите резистори са по-малко прецизни, те се намират в нискотарифни приложения с общо предназначение, а не в прецизна електроника.Тези резистори обикновено се намират в по-старите електронни дизайни, тъй като съвременните схеми често предпочитат по-прецизни 4-лентови или 5-лентови резистори за по-добра надеждност и точност.Въпреки това, 3-лентовите резистори остават широко достъпни и продължават да се използват в различни приложения, където разходите и простотата са приоритизирани над точността.Тяхната пряка система за цветен код позволява лесна идентификация и бързи ръчни изчисления, намалявайки вероятността от грешки при сглобяване на електронни вериги.Независимо дали се използват при прототипиране, експериментиране или основен дизайн на веригата, 3-лентови резистори остават компонент на електрониката.

5-лентов 10K резисторен цветен код

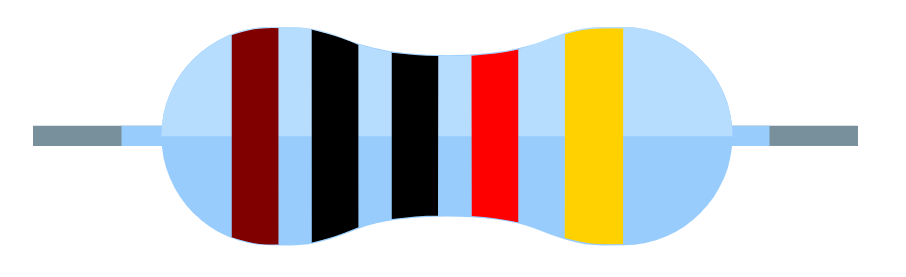

Фигура 6. 5-лентов 10K резисторен цветен код

A 5-лентов 10K резистор Осигурява подобрена прецизност над 4-лентовия си колега, като включи допълнителна цифра в своята последователност на цветовия код.Първата цветна лента, Браун, представлява номера 1, Задаване на първоначалната цифра на стойността на съпротивлението.След това, Черно групата означава 0, която е втората цифра и друга Черно следва групата, допринасяйки за друг 0 като трета цифра.Тези три цифри заедно формират номера 100, която служи като основна стойност преди всякакви модификации от мултипликара.Четвъртата лента в последователността, която е Червено, действа като мултипликатор и има стойност × 100, ефективно изместване на десетичната запетая и води до общо съпротивление от 10 000 ома.Последната група, злато, е отговорен за определянето на нивото на толерантност, което в този случай е ± 5%, което означава, че действителното съпротивление на резистора може да варира с до 5% във всяка посока от номиналната стойност.

Наличието на пета лента на резистора е голям фактор за осигуряване на по -прецизни стойности на съпротивление, тъй като въвежда допълнителна цифра.За разлика от 4-лентови резистори, които използват само две цифри и мултипликатор, третата цифра в 5-лентов резистор намалява грешките за закръгляне и подобрява точността.Това е изгодно за електронните схеми, които изискват по -голяма точност, като тези при обработка на сигнали, измервателни инструменти и чувствителни приложения на сензора.Оценката на 5% толеранс, макар и не най-прецизната налична, все още осигурява разумно ниво на точност за много електронни проекти с общо предназначение.Нотацията за този резистор, обикновено написана като 1002J, следва стандартното кодиране на резистор, където 1002 съответства на стойността на съпротивлението (10 000Ω), а буквата j обозначава 5% толеранса.

Това ниво на прецизност е чудесно при приложения, при които дори малки вариации в съпротивлението могат да повлияят на функционалността на веригата.Например, при разделителите на напрежението, където стойностите на съпротивлението определят изходното напрежение, по -точният резистор помага да се поддържат очакваните нива на напрежение.По същия начин, при усилвателите, при които отклоненията на компонентите влияят на стабилността на усилването, използването на 5-лентов резистор гарантира по-последователна ефективност.Докато резисторите с по-строги отклонения, като ± 1% или ± 0,1%, са достъпни за задачи с висока точност, 5-лентовият 10K резистор с ± 5% толеранс постига баланс между ефективността на разходите и точността, което го прави популярен избор в много електронни дизайни.

6-лентов 10K резисторен цветен код

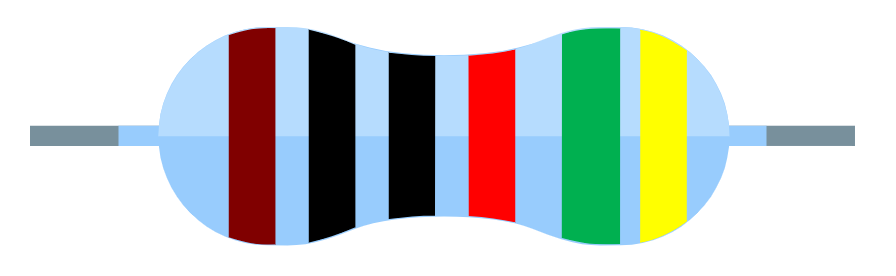

Фигура 7. 6-лентов 10K резисторен цветен код

A 6-лента 10kΩ резистор Следва специфична схема за цветово кодиране, която предоставя подробна информация за неговата устойчивост, толерантност и стабилност на температурата.Първите три ленти представляват цифрите на стойността на съпротивлението, докато четвъртата лента действа като мултипликатор за определяне на цялостната съпротивление.Петата лента показва толерантността, което означава колко действителното съпротивление може да варира от посочената стойност.И накрая, шестата лента представлява температурния коефициент, който е чудесен фактор в средата с колебателни температури.Температурният коефициент ни казва колко ще се промени стойността на съпротивлението на градус по Целзий, като гарантира, че резисторът поддържа стабилност при условия, при които топлинните изменения могат да повлияят на електронните показатели.Тази допълнителна лента прави 6-лентовия резистор полезен в чувствителни вериги, като например в измервателни инструменти от висок клас, медицински изделия и аерокосмически приложения.

Цветните ленти на 6-лентов 10kΩ резистор са подредени, както следва: Кафяво, черно, черно, червено, зелено и жълто.Първата лента (Браун) съответства на първата цифра, която е 1, докато втората група (Черно) представлява втората цифра, която е 0. Третата лента (черна) също означава 0, което означава, че цифрите на стойността на съпротивлението са 100. Четвъртата лента (червено) служи като мултипликатор, който в този случай е 100, което дава обща стойност на съпротивление от 10 000 ома или 10kΩ.Петата лента (зелена) показва толерантността, която е ± 5%, което означава, че действителното съпротивление може да варира с 5% над или под посочената стойност.И накрая, шестата лента (жълто) представлява температурния коефициент, измерена в части на милион на градус по Целзий (ppm/° C), с жълто, което съответства на 25 ppm/° C.Това означава, че за всяка степен на промяна на температурата, съпротивлението може да варира с 25 части на милион, като гарантира, че компонентът остава сравнително стабилен дори в среди с колебателни температури.

Значението на 6-лентовия резистор се крие в неговата засилена точност и стабилност, подходящо за приложения, при които малките промени в съпротивлението могат да повлияят на производителността на веригата.В сравнение с 4-лентови или 5-лентови резистори, добавянето на лентата на коефициента на температурата осигурява допълнително ниво на надеждност, особено в среди с различни термични условия.Толерансът ± 5% гарантира, че резисторът поддържа разумно ниво на точност, като предотвратява прекомерните отклонения от стойността на предвидената устойчивост.Чрез включването на лентата на коефициента на температура, 6-лентовите резистори помагат да се намали въздействието на топлинните колебания, като се гарантира, че електрическите вериги остават последователни и надеждни във времето.

Приложения на 10K резистора

10K резисторът е широко използван компонент в електрониката, обслужващ много важни роли:

Обратна връзка на напрежението в усилвателите

В оперативните усилватели (OP-AMPs) 10K резистор играе роля за определяне на усилването на напрежението, като предоставя обратна връзка от изхода към инвертиращия вход.Тази обратна връзка помага да се контролира коефициентът на усилване и осигурява стабилност в обработката на сигнала.Чрез внимателно избор на стойността на резистора можете да прецизирате производителността на усилвателя, постигайки желания баланс между печалбата и честотната лента.В прецизни приложения, като усилване на аудио и инструменти, този резистор позволява точно възпроизвеждане на сигнал чрез минимизиране на изкривяването и повишаване на линейността.Той работи съвместно с други компоненти като кондензатори и допълнителни резистори за оформяне на честотната характеристика и филтър нежелан шум, като допълнително подобрява общото качество на сигнала.

Времеви вериги

10K резистор често се използва във веригите за синхронизация, където той си сътрудничи с кондензатори, за да се определят закъсненията във времето и периодите на трептене.В приложения като моностабилни мултивибратори, импулсни генератори и 555 схема на таймера, резисторът контролира заряда и скоростта на изпускане на кондензатора, като пряко влияе на характеристиките на времето.Това се използва в приложения, изискващи прецизно генериране на забавяне, като например часовници, честотна модулация и схемати с раздуване.Стойността на резистора определя колко бързо кондензаторът зарежда или изхвърля при точно задаване на времеви константи.Чрез регулиране на стойността на резистора можете да промените поведението на времето на веригата, без да е необходимо да променяте други основни компоненти, предлагайки гъвкавост и лекота на модификация на дизайна.

Регулиране на напрежението

В веригите за регулиране на напрежението обикновено се използва 10K резистор, за да помогне за поддържане на стабилно изходно напрежение в линейни регулатори, осигурявайки постоянно доставяне на мощност към чувствителни електронни компоненти.Често се появява в контури за обратна връзка, където подпомага задаване на референтни напрежения или регулиране на изходните напрежения в регулатора на напрежението ICS като LM317.Чрез осигуряване на контролиран път за токов поток, той помага да се сведат до минимум колебанията, които иначе биха могли да повлияят на работата на микроконтролери, сензори или други прецизни компоненти.В някои дизайни той също играе роля за балансиране на натоварването и намаляване на прекомерното теглене на тока, подобрявайки енергийната ефективност.Наличието на 10K резистор в веригите за регулиране на напрежението допринася за подобрена надеждност, намалявайки риска от шипове на напрежение или капки, които могат да доведат до неизправности.

Текущо сензор

10K резистор често се използва в текущи сензорни приложения, където помага да се преобразува токов поток в измерим спад на напрежението.Това е полезно в системите за управление на батерията, веригите за управление на двигателя и приложения за мониторинг на мощността, които изискват прецизно измерване на тока.Чрез поставянето на резистора последователно с товар, спадът на напрежението през него може да бъде измерен и използван за определяне на тока, преминаващ през веригата, следвайки закона на Ом (V = IR).Този метод позволява на микроконтролери или други системи за наблюдение да проследяват консумацията на енергия, да откриват неизправности или да прилагат защитни мерки.Стойността 10K се избира въз основа на необходимата чувствителност и съображения за разсейване на мощността, като се гарантира точност, без да се влияе на производителността на веригата.

Температурно усещане

При приложения за сензор на температурата 10K резистор обикновено се използва заедно с термистори, за да образува верига на разделител на напрежението, която позволява на микроконтролерите да измерват температурните изменения.Термисторът, чието съпротивление се променя с температурата, работи с резистора с фиксирана стойност, за да създаде променлив изход на напрежението, който съответства на температурните промени.Тази техника се използва широко в цифрови термометри, HVAC системи и мониторинг на индустриалната температура.10K резисторът гарантира, че промените в напрежението остават в рамките на измерим диапазон за аналогови-цифрови преобразуватели (ADC), подобрявайки точността на показанията на температурата.Избирайки съответната стойност на резистора, можете да оптимизирате чувствителността и прецизността на измервателната система.

Филтриране на сигнала

10K резистор често е интегриран в вериги за филтриране на сигнали, за да се премахне нежелан шум и да подобри яснотата на сигналите в аудио, комуникация с данни и приложения на сензора.Обикновено се появява в филтри с нисък проход, висок и лента, работещи заедно с кондензатори, за да се определи честотата на прекъсване на филтъра.Например в аудио схеми помага да се премахне високочестотният шум, който може да влоши качеството на звука.В системите за комуникация на данни той подпомага предотвратяване на изкривяване на сигнала и подобряване на надеждността на предаването.Чрез внимателно избор на стойностите на резистора и кондензатора можете да приспособите филтърния отговор, за да съвпадате с конкретни изисквания за приложение, като гарантирате оптимална цялост на сигнала.

Разделители на напрежението

Едно от най -приложенията на 10K резистор е в веригите на разделител на напрежението, където помага да се намалят напреженията към нива, подходящи за микроконтролери, сензори и други електронни компоненти.Разделител на напрежението се състои от два резистора, свързани последователно, като 10K резисторът често е един от тях, помагайки за създаването на желано изходно напрежение чрез разделяне на входното напрежение пропорционално.Тази техника се използва широко в устройства с батерия, ADC вериги и приложения за изместване на нивото.Избирайки подходящи стойности на резистора, можете да постигнете точни нива на напрежение, без да изисквате сложни вериги за регулиране на напрежението.10K резисторът играе роля за осигуряване на предвидимо и стабилно разделение на напрежението в много електроника с ниска мощност.

Издърпване/сваляне на резистори

При цифровата електроника 10K резистор често се използва като резистор за изтегляне или сваляне, за да се осигурят стабилни логически нива и да се предотвратят плаващи входове.Плаващите входове могат да причинят нередовно поведение при микроконтролери и логически вериги, което води до непредвидени състояния на сигнала.Чрез свързване на 10kΩ резистор между входен щифт и захранващо напрежение (издърпване) или заземяване (сваляне), се поддържа определено ниво на напрежение, когато няма активен сигнал.Това приложение е често срещано в интерфейсите на бутоните, GPIO (вход/изход с общо предназначение) и комуникационни линии I2C.Стойността 10kΩ е стандартен избор, тъй като осигурява баланс между потреблението на енергия и целостта на сигнала, като гарантира надеждна работа без прекомерен текущ теглене.

Ограничаване на светодиодния ток

10K резистор често се използва в LED вериги, за да се ограничи количеството на тока, преминаващо през светодиода, като не позволява да черпи твърде много ток и да се повреди.Светодиодите изискват контролиран ток, за да функционира ефективно и без резистор, ограничаващ тока, те могат да се прегряват и изгорят.Чрез поставянето на 10kΩ резистор последователно с светодиода, токът е ограничен до безопасно ниво, като се гарантира, че светодиодът работи в рамките на номиналните си спецификации.Това е важно за устройствата с батерия, при които енергийната ефективност е приоритет.Използването на правилно изчислена стойност на резистора може да помогне за управление на яркостта на светодиода, което прави 10K резистора важен компонент при проектирането на LED индикатори, дисплейните панели и осветителните системи.

Пристрастяване на транзистори

В схема на усилвател на базата на транзистор, 10K резистор обикновено се използва за отклонение, което гарантира, че транзисторът работи в рамките на предвидената му област на работа.Резисторите за отклонение помагат да се зададе правилното базово напрежение в биполярни транзистори на кръстовището (BJT) или напрежението на портата в транзистори на полеви ефекти (FET), което им позволява да функционират ефективно при амплификационни или превключващи приложения.Без правилно пристрастие, транзисторите могат или да не се включат напълно или да влязат в насищане, което води до изкривяване на сигнала или нестабилност на производителността.10K резисторът осигурява стабилно референтно напрежение, което позволява постоянна транзисторна работа в вериги като аудио усилватели, RF усилватели и регулатори на превключване.Избирайки подходяща стойност на резистор, можете да оптимизирате производителността, като същевременно поддържате ефективността на мощността и свеждате до минимум ненужното разсейване на мощността.

Заключение

10K резисторът е основна, но важна част от електронните вериги, помагайки им да работят гладко и надеждно.Разбирайки как да забележите такъв по своя цветен код и да знаете неговите употреби, можете да направите по -добри вериги.Независимо дали се използва в прости настройки или сложни устройства, 10K резисторът е от ключово значение за изграждането и фиксирането на електрониката, осигурявайки стабилност и точност, където и да се използва.
