Изчерпателно ръководство за CD4511BE: BCD до 7-сегментен декодер с Pinout, еквивалент, приложения и лист с данни

CD4511BE е универсален BCD (двоичен кодиран десетичен) до 7-сегментен декодер, обикновено използван в широк спектър от дисплейни приложения.В тази статия ние се гмуркаме дълбоко в неговите функции, от разбирането на неговия лист с данни и конфигурация на ПИН до изследване на приложения и дизайни на вериги.Независимо дали търсите да подобрите знанията си за драйвери на дисплея или да търсите практически съвети за интеграция на вериги, това цялостно ръководство за CD4511BE ще ви предостави прозренията, необходими за ефективно използване на нейните възможности в съвременните проекти за електроника.

Каталог

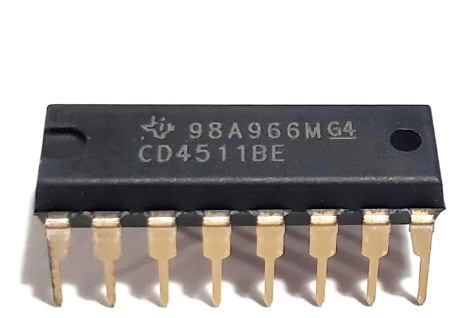

Преглед на CD4511BE

The CD4511be, адаптивен BCD към 7-сегментарен LED Decoder Decoder Distry, е капсулиран в 16-пинов пакет DIP CMOS.Този компонент уникално обединява CMOS логиката с NPN биполярни транзисторни изходи, което повишава работата му в множество приложения за дисплей.

Интеграцията на CMOS логиката с NPN биполярни транзисторни изходи в CD4511BE осигурява минимална консумация на мощност, като същевременно усилва съпротивлението на шума.Той умело изтощава до 25mA за шофиране на светодиоди и подобни дисплеи.Входовете за тестване на лампата улесняват простото тестване на всеки сегмент на дисплея.Тази функция гарантира, че сегментите работят, без да изискват сложни настройки.Входът за зареждане е ценен инструмент за манипулиране на интензивността на дисплея.Тя позволява корекциите на яркостта да отговарят на различни условия на осветление на околната среда.Тази гъвкавост се оказва полезна както в закрити, така и в външни условия.Входовете за активиране на ключалката са проектирани да задържат BCD кодове, като гарантират стабилен изход, въпреки колебанията на входните сигнали.

Тази функционалност свежда до минимум трептене и насърчава постоянната производителност на дисплея.Забележителна сила на CD4511BE е неговото владеене при мултиплексиране на няколко сигнала и управление на множество дисплеи едновременно.Тази способност оптимизира дизайна на веригата и намалява броя на компонентите, като по този начин опростява интеграцията си както в потребителската електроника, така и в индустриалните приложения.CD4511BE се предлага в няколко пакетни формата, включително херметично, пластмасово потапяне, малка линия и тънка линия с малки единици.Тези разнообразни опции за опаковане гарантират съвместимост с различни дизайнерски изисквания, от компактни ръчни устройства до експанзивни промишлени контролни панели.

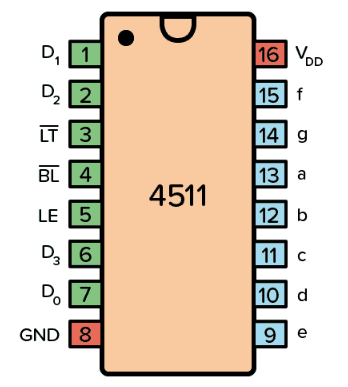

CD4511be Pinout

Щифт Име	Щифт #	Тип	Описание
Vdd	16	Мощност	Захранващо напрежение (+3 до +15V)
GND	8	Мощност	Земя (0V)
A-F	9-15	Изход	Изходи за 7-сегментен дисплей
D0-D3	7, 1, 2, 6	Вход	4-битов въвеждане на данни
LT	3	Вход	Тест на лампата.Завои на всички сегменти, когато е ниско.
Bl	4	Вход	Блакащ тест. Изключва всички сегменти, когато е ниско.
Le	5	Вход	Ключалка активиране. Съхранява текущото състояние, когато е високо.

CAD модели на CD4511Be

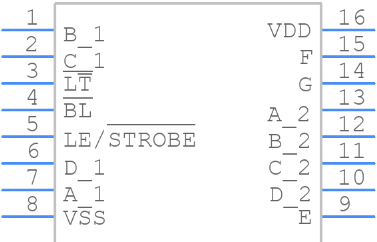

Символ

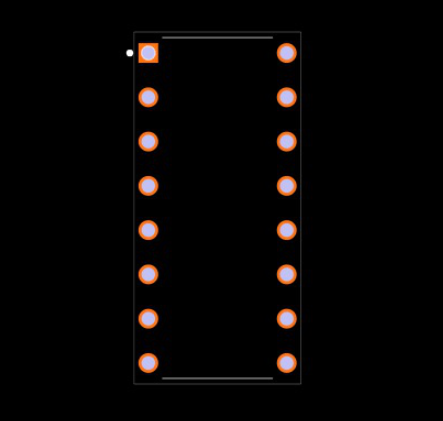

Отпечатък

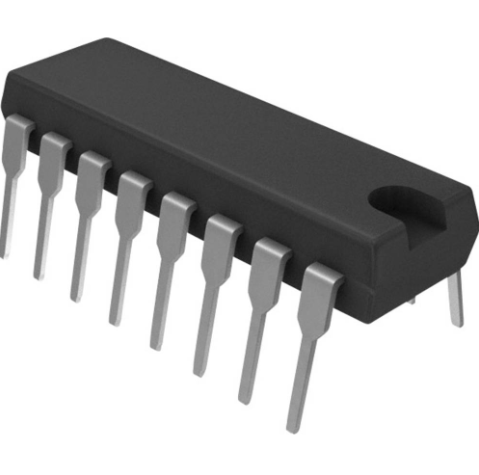

3D модели

Спецификации на CD4511BE

Тип	Параметър
Жизнен цикъл Статус	Активен (Последно актуализирано: преди 2 дни)
Фабрика Време за водене	8 Седмици
Контакт Покритие	Злато
Монтиране	През Дупка
Монтаж Тип	През Дупка
Номер на щифтове	16
Тегло	951.693491mg
Експлоатация Температура	-55 ° C ~ 125 ° C.
Опаковане	Тръба
JESD-609 Код	E4
Част Статус	Активен
Влага Ниво на чувствителност (MSL)	1 (Неограничен)
Номер на терминации	16
Eccn Код	EAR99
Напрежение - Доставка	3V ~ 18V
Терминал Позиция	Двойно
Номер на функции	1
Доставка Напрежение	5V
База Номер на част	CD4511
Щифт Брой	16
Експлоатация Захранващо напрежение	3.3V
Полярност	Неинвертиране
Доставка Напрежение-мин (VSUP)	3V
Конфигурация	7 Сегмент
Номер на канали	4
Интерфейс	BCD
Експлоатация Ток на доставка	40NA
Зареждане Капацитет	50pf
Мощност Разсейване	500MW
Разпространение Забавяне	1.32 μs
Тих Ток	100μa
Завой На време за забавяне	1.32 μs
Логика Функция	Декодер, Инвертор, Latch
Номер на входовете	4
Логика IC тип	Седем Сегмент декодер/драйвер
Номер на порти	1
Дисплей Тип	LED
Вход Капацитет	5pf
Ниско Изходният ток на ниво	4.2ma
Мощност Доставка на ток-MAX (ICC)	0.3ma
Номер на изходните линии	7
Вход Кондициониране	Лигатек
Височина	5.08 мм
Дължина	19.3 мм
Ширина	6.35 мм
Дебелина	3.9 мм
Достигане SVHC	Не SVHC
Радиация Втвърдяване	Не
Rohs Статус	Rohs3 Съвместим
Олово Безплатно	Олово Безплатно

Характеристики на CD4511BE

Функция	Описание
Високо Възможност за извличане на изход	Нагоре до 25mA
Доставка Обхват на напрежението	От 3V до 18V
Вход Редки за съхранение на BCD код	Осигурява Съхранение за вход на BCD
Тестван Quiescent ток	100% тестван при 20V
Максимум Вход ток	1 µA При 18V (пълен диапазон на температурата на пакета), 100NA при 18V (25 ° C)
Параметричен оценки	5V, 10V и 15V
Експлоатация температурен диапазон	-55 ° C. до 125 ° C.

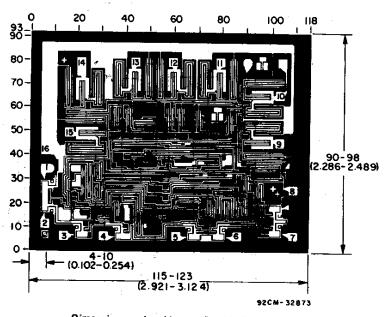

Размер на чипа

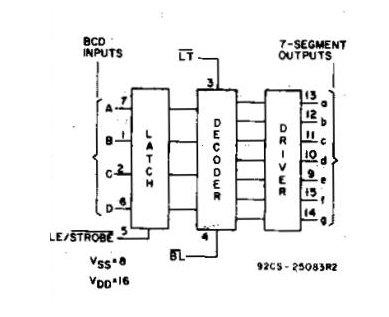

Блокова схема на CD4511Be

Приложения на CD4511BE

LED драйвери за дисплей

CD4511BE се използва предимно за задвижване на светодиодни дисплеи с общоприетоди.Способността му да интерпретира входа на BCD и да го преобразува в съответния 7-сегментен дисплей намира своето място в различни устройства като цифрови часовници, калкулатори и цифрови измервателни уреди.Включването на CD4511BE в тези устройства повишава не само четливостта, но и оперативната производителност, като се похвалите с ясен и прецизен изход.Това специфично приложение се възползва от възможностите за декодиране на ChIP, които опростяват взаимодействието на множество 7-сегментарни дисплеи.

Мултиплексиране

В света на мултиплексирането CD4511BE оптимизира операциите, като отслабва броя на щифтовете, необходими за управление на множество дисплеи.Това е най -вече полезно в системите, където ограниченията на пространството и интерфейса ограничават броя на наличните свързващи линии.CHIP оптимизира свързаността за многофункционални дисплейни дъски, като гарантира, че многобройните дисплейни единици работят безпроблемно в тандем, като по този начин обогатяват опита ви със синхронизирана и ясна визуална информация.

Контрол на дисплея с нажежаема жичка

При управление на нажежаеми дисплеи CD4511BE показва похвална гъвкавост.Неговите стабилни възможности за изход гарантират, че сегментите на нажежаема жичка получават последователни и надеждни сигнали, което го прави изгодно в настройките, при които наследените системи се използват или където устойчивостта на високите условия на околната среда е доминираща.Надеждността на този чип гарантира дългосрочна, стабилна работа, дори когато е изправена пред различните електрически характеристики на нажежаемите дисплеи.

Флуоресцентни дисплеи с ниско напрежение

CD4511BE се отличава в приложения, включващи флуоресцентни дисплеи с ниско напрежение.Компетентността на чипа при работа с различни нива на напрежение, без да се компрометира качеството на дисплея, го прави идеален за устройства, управлявани от батерията и енергийно ефективни системи за дисплей.Тази гъвкавост не само подчертава пригодността си за приложения за консумация на ниска мощност, но също така подчертава съвместимостта му с различни видове дисплеи, разширявайки приложението му в различни електронни дизайни.

Алтернативи на CD4511BE

CD4511BF3A

CD4511BF

Производител на CD4511BE

Texas Instruments Inc., със седалище в Далас, Тексас, стои като влиятелна сила в американския полупроводников пейзаж.Той превъзхожда производството на аналогови чипове и вградени процесори.Заедно тези продукти генерират над 80% от приходите на компанията.Този съществен принос задвижва тексасните инструменти да бъде сред десетте най -добри полупроводникови фирми по целия свят.

Texas Instruments насърчава стабилна репутация в полупроводниковата индустрия.Това спечели това чрез непоколебим ангажимент за иновации и качество.Неговите аналогови и вградени продукти за обработка намират приложения в различни сектори - от потребителската електроника до индустриалното оборудване.Десетилетия на последователни, високоефективни решения за циментиране на трайни отношения с клиенти.

Технологичната мъдрост на Texas Instruments е илюстрирана чрез неговите сложни предложения за продукти.CD4511BE е отличен пример за умението на компанията в изработването на интегрални схеми, които оптимизират сложни електронни функции.Този продукт събира възхищение от неговата ефективност и функционалност в приложенията за цифрови дисплеи, подчертавайки пионерската роля на Texas Instruments в технологията на полупроводника.

Пакет от CD4511BE

Очертание на пакета

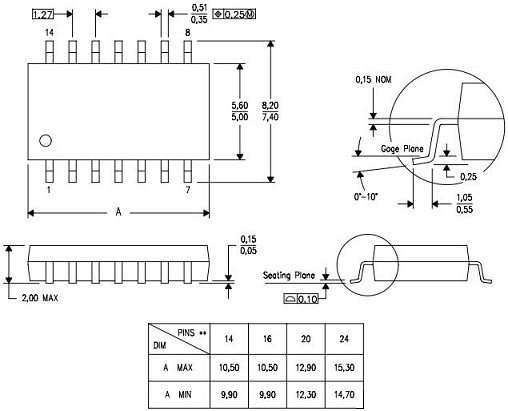

Пластмасов пакет с двойни в ред

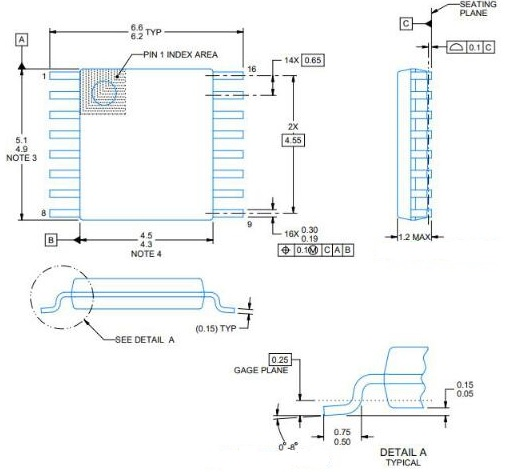

Размери на CD4511BE

Измерение	Стойност
Височина	5.08 мм
Дължина	19.3 мм
Дебелина	3.9 мм
Ширина	6.35 мм

Прилагане на CD4511BE

За да приведете ефективно CD4511BE в експлоатация, инициирайте, като свържете VDD щифта към положителната страна на захранването и GND щифта към земята.Тази интегрална схема (IC) може да функционира в обхват на напрежение от 3V до 15V, като се грижи за разнообразни нужди от приложение.

Двоично кодирани десетични входове: CD4511BE е проектиран да приема двоично кодирани десетични входове (BCD) през пинове D0 до D3.Тези входове определят цифрата, показана на дисплея със 7 сегменти, като гарантира точното изобразяване на данни.В производствените настройки входовете на BCD са неразделна част от автоматизираните системи за тестване.Тези входове улесняват бързата и прецизна визуализация на данните на производствените линии, предотвратявайки закъсненията и грешките.

7-сегментен дисплей Изход: Изходните щифтове на IC (A до G) се свързват със съответните сегменти на 7-сегментния дисплей.Това организира осветяването на специфични сегменти за точно десетично представяне.Обикновено можете да включите резистори, ограничаващи тока за всеки изходен щифт.Тази практика не само защитава светодиодите на дисплея, но и удължава тяхната функционалност, оптимизирайки както производителността, така и издръжливостта.

Сегментен тест с LT PIN: LT (тестът на лампата) е ключов за цялостен тест за сегмент.Когато този ПИН е настроен на ниско, всички сегменти на дисплея се активират, което позволява да се провери задълбочена проверка на функционалността.По време на фазата на прототипа са необходими тестови сегменти чрез LT PIN.Тази стъпка идентифицира всякакви неизправности светодиоди, което позволява навременни замествания, преди да се впусне в по -сложни процеси на интеграция.

Контрол на яркостта и PWM с BL PIN: Използването на BL (Blanking) щифт с техники на модулация на импулсна ширина (PWM) може ефективно да управлява яркостта на дисплея.Настройването на BL щифта на ниско изгаряне на всички сегменти, демонстрирайки както възможностите за управление на контрола, така и изключване.В потребителската електроника BL PIN-базирани корекции на PWM са разпространени.Тази адаптивност позволява на дисплеите да се хармонизират с различна атмосферна светлина, като значително подобряват вашето удовлетворение.

Съхранение на данни с LE PIN: PIN LE (LATCH ANBALE) се използва за съхраняване на показаната стойност.Когато PIN LE е висок, изходът на дисплея се запазва въпреки промените в входа.Настройването му на ниско възобновяване на нормалната работа, при която дисплеят динамично отразява вариациите на входа.Използването на LE PIN е често срещана практика в цифровите часовници и подобни приложения.Това гарантира стабилен изход на дисплея, дори при колебателни входни сигнали, подобряване на прецизността и надеждността.

Сравними спецификации

Номер на част	Производител	Пакет / случай	Брой входове	Брой щифтове	Логическа функция	Брой изходни линии	Забавяне на разпространението	Изходният ток на ниско ниво	Захранващо напрежение
CD4511be	Тексас инструменти	16-DIP (0,300, 7,62 мм)	4	16	Декодер, инвертор, ключалка	7	1,32 μs	4.2 Ма	5 v
CD74HC138E	Тексас инструменти	16-DIP (0,300, 7,62 мм)	3	16	Декодер, демултиплексер, Demux	8	45 ns	-	5 v
SN74HCT138N	Тексас инструменти	16-DIP (0,300, 7,62 мм)	3	16	Декодер, демултиплексер	-	45 ns	-	5 v
MC74HCT138ANG	На полупроводник	16-DIP (0,300, 7,62 мм)	3	16	Декодер, демултиплексер	-	45 ns	-	5 v
SN74HC138N	Тексас инструменти	16-DIP (0,300, 7,62 мм)	3	16	Декодер, демултиплексер	-	30 ns	-	4.5 v

DataSheet PDF

CD4511BE таблици с данни:

Цилиндрични държачи на батерията.pdf

CD74HC138E таблици с данни:

Цилиндрични държачи на батерията.pdf

SN74HCT138N таблици с данни:

Цилиндрични държачи на батерията.pdf

SN54HCT138, SN74HCT138.PDF

MC74HCT138ANG таблици с данни:

Цилиндрични държачи на батерията.pdf

SN74HC138N таблици с данни:

SN54HC138, SN74HC138.PDF

Често задавани въпроси [FAQ]

1. Какво е драйвер за BCD до 7-сегмент?

Драйверът на BCD до 7-сегмент превежда входовете на двоично кодиране (BCD) в сигнали, които активират съответните сегменти от 7-сегментен дисплей.Този процес позволява визуално представяне на числена информация, което я прави необходимо в устройства като цифрови часовници и инструменти, където са необходими точни и ефективни числови дисплеи.

2. Какъв пакет е CD4511BE?

CD4511BE се помещава в двоен пакет (DIP-16).Този стандарт за опаковане прави инсталацията и интеграцията в различни електронни схеми направо.Неговият здрав дизайн предлага лекота на работа и сигурна свързаност, черти, които гарантират надеждността в множество приложения.

3. Какво прави CD4511BE?

CD4511BE работи като драйвер за светодиоди и други дисплейни устройства, като преобразува цифрови входни сигнали в електрически изходи, като по този начин осветява специфичните сегменти на дисплея.Тази функция е активна в устройства, които изискват прецизно числово представяне на данни.Интеграцията на такъв драйвер играе забележителна роля за постигане на точност на показване и надеждност, които са високо ценени в потребителската електроника и индустриалните приложения.

4. Какъв е препоръчителният температурен диапазон за CD4511BE?

Препоръчителната работна температура за CD4511BE обхваща от -55 ° C до +125 ° C.Този широк диапазон подчертава адаптивността и пригодността на компонента за различни условия на околната среда, от най -студените настройки до интензивната топлина.Често можете да изберете компоненти като CD4511BE за проекти, които изискват постоянна работа при различни температури.

5. Колко изходни линии има CD4511BE?

CD4511BE разполага с седем изходни линии.Всеки изход задвижва индивидуален сегмент от 7-сегментен дисплей.Тази архитектура е основна за проектиране на системи, които изискват ясни и ефективни цифрови отчитания, като подобряват както взаимодействието, така и интерпретацията на данните.
