EP1C4F324C7N FPGA: Лист на данни, функции, програмиране и спецификации

Това ръководство е свързано с EP1C4F324C7N, тип FPGA чип, направен от Intel.Той е чудесен за проекти, които се нуждаят от силно представяне, но също така трябва да останат в рамките на бюджета.В тази статия ще научите какво може да направи този чип, как работи, къде се използва и как да го програмирате.Независимо дали работите върху електроника за автомобили, фабрики или дори домашни устройства, това ръководство ще ви помогне да разберете защо EP1C4F324C7N е интелигентен и гъвкав избор.

Каталог

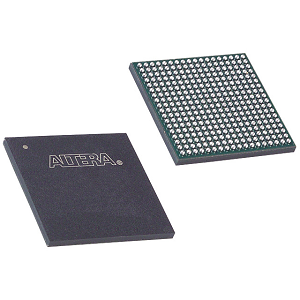

EP1C4F324C7N Преглед

The EP1C4F324C7N е част от серията FPGA FPGA на Intel, специално създадена за рентабилни приложения, изискващи добър баланс на производителност и ниска цена.Тази FPGA разполага с 4000 логически елемента и 400 логически блока (LABs), осигурявайки стабилни възможности за умерена сложност.Тя включва 76,5 килобита обща RAM и поддържа до 249 I/O пина, което го прави много универсален за различни изисквания за взаимодействие.Работейки с честоти до 320 MHz и с диапазон на захранващо напрежение от 1,425V до 1,575V, EP1C4F324C7N е оборудван за обработка на взискателни приложения.Той поддържа широк спектър от I/O стандарти като LVTTL, LVCMOS, SSTL-2 и SSTL-3 и е съвместим с външни типове памет като DDR SDRAM, подобрявайки неговата полезност при обработка на цифрови сигнали, вградени изчисления и автоматизационни системи.

Ако търсите да поддържате операциите си безпроблемно с надеждна технология, поставянето на обемна поръчка на тази FPGA при нас може да ви помогне да се уверите, че имате необходимостта и последователността, от които се нуждаете за вашите проекти.

EP1C4F324C7N CAD модели

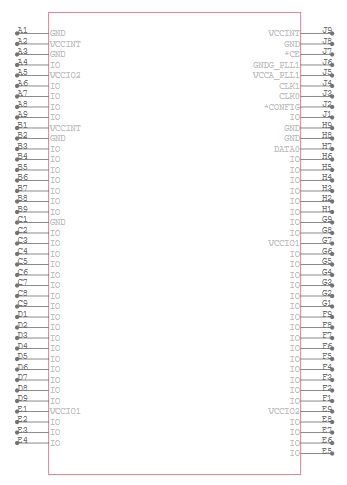

EP1C4F324C7N символ

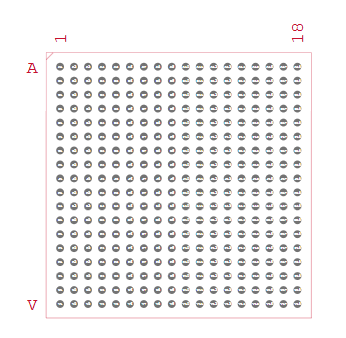

EP1C4F324C7N Отпечатък

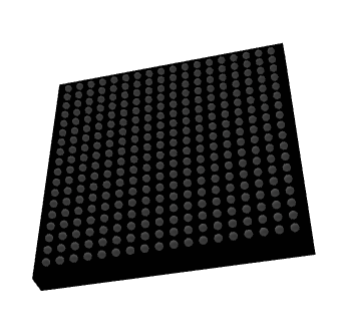

EP1C4F324C7N 3D модел

Функции EP1C4F324C7N

• Логически елементи: FPGA съдържа 4000 логически елемента, които позволяват ефективно внедряването на сложни логически схеми и цифрови функции.

• Логически блокове (лаборатории): Тя включва 400 лаборатории, които са основните градивни елементи за архитектурата на FPGA, улесняващи дизайна на универсални цифрови логически конфигурации.

• Общи битове на RAM: FPGA е оборудван със 76,5 килобита вградена RAM, осигуряваща ресурси на паметта на чипа за високоскоростна обработка и съхранение на данни.

• Брой I/O пинове: С 249-конфигурируеми I/O щифтове EP1C4F324C7N поддържа широк масив от опции за взаимодействие, адаптивен към различни стандарти за сигнал и електронни компоненти.

• Работна честота: Той може да работи с честоти до 320 MHz, което му позволява да обработва ефективно изчислителни задачи и процеси.

• Захранващо напрежение: Устройството работи в диапазон на захранващо напрежение от 1.425V до 1,575V, като гарантира гъвкаво и надеждно управление на мощността в различни приложения.

• Фазови заключени бримки (PLL): Той разполага с фазово заключени бримки за прецизно управление на часовника за чувствителни към времето приложения.

• Поддръжка за множество I/O стандарти: FPGA поддържа различни I/O стандарти като LVTTL, LVCMOS, SSTL-2 и SSTL-3, което повишава съвместимостта му с широк спектър от електронни компоненти и системи.

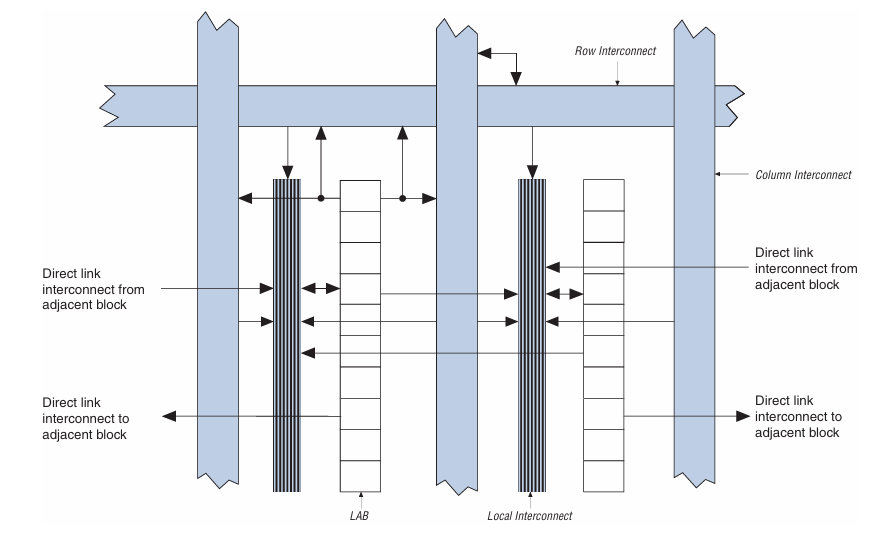

EP1C4F324C7N Блок -диаграма

Диаграмата илюстрира структурата на взаимосвързаността в рамките на FPGA, по -специално препращайки към EP1C4F324C7N Устройство от серията Altera Cyclone.В основата на това оформление са Логически блокове (Лаборатории), които са вертикално подравнени модули, които съдържат клъстери от логически елементи, отговорни за внедряването на логически функции на потребителите.Всяка лаборатория е свързана със съседните лаборатории чрез взаимовръзки с директни връзки, което позволява високоскоростна комуникация и минимизиране на закъсненията в разпространението на сигнала.Тези директни връзки осигуряват ефективен, локализиран трансфер на данни между съседни логически блокове, без да се консумират по -широки ресурси за маршрутизиране.

Около лабораториите са два основни типа глобални взаимовръзки: Ред взаимовръзки и Колони взаимовръзки.Тези широки сини линии служат като маршрутистични магистрали, което позволява на сигналите да преминават през по -големи участъци от FPGA тъканта.Редът се свързва хоризонтално, докато колоната се свързва вертикално.Те улесняват връзката между отдалечени логически блокове и интерфейс с входни/изходни елементи или други функционални единици, поставени през чипа.

Местният взаимосвързаност седи между лабораториите и служи като превключваща тъкан, която преодолява глобалните взаимовръзки с лабораториите.Тя позволява на логическите блокове да имат достъп до сигнали както от директните, така и от глобалните връзки.Тази йерархия на маршрутизиране, комбинираща директни, локални, ред и колони, осигурява гъвкав и мащабируем подход за разпределение на сигнала, оптимизиране на производителността и използването на логиката в рамките на EP1C4F324C7N FPGA.

EP1C4F324C7N Спецификации

Тип	Параметър
Производител	Altera/intel
Серия	Cyclone®
Опаковане	Табла
Статус на част	Остарял
Брой лаборатории/CLB	400
Брой логически елементи/клетки	4000
Общи битове на RAM	78,336
Брой на I/O.	249
Напрежение - Захранване	1.425V ~ 1.575V
Тип монтаж	Повърхностно монтиране
Работна температура	0 ° C ~ 85 ° C (TJ)
Пакет / случай	324-BGA
Пакет устройства за доставчици	324-FBGA (19x19)
Основен номер на продукта	EP1C4

Приложения EP1C4F324C7N

Мрежово оборудване

EP1C4F324C7N е много подходящ за използване в мрежови устройства като превключватели, рутери и модеми.Той помага да управлява ефективно трафика на данни, подобряване на пропускателната способност и намаляване на латентността за поддържане на високоефективни мрежови операции.

Индустриална автоматизация

В областта на индустриалната автоматизация тази FPGA може да се използва за контрол на машини и роботизирани системи.Способността му да обработва сложни алгоритми бързо позволява контрол и мониторинг, повишавайки производителността и безопасността в производствените среди.

Потребителска електроника

EP1C4F324C7N намира приложения в потребителската електроника, особено в задвижването на дисплеи с висока разделителна способност и управление на интерактивни интерфейси в устройства като смарт телевизори и усъвършенствани системи за автоматизация на дома.Неговите здрави възможности за обработка гарантират гладки и отзивчиви преживявания.

Автомобилни системи

В рамките на автомобилни приложения тази FPGA допринася за функционалността на усъвършенстваните системи за шофьорско подпомагане (ADAS) и информационно-развлекателните системи в превозното средство.Той поддържа обработката и вземането на решения за функции за безопасност и развлечения в съвременните превозни средства.

Аерокосмическо и отбрана

FPGA е приложим и в аерокосмическите и отбранителните сектори, където обработва задачи за обработка на сигнали и изображения за радарни и комуникационни системи.Високата му надеждност и способността да работи при екстремни условия го правят идеален за военни и аерокосмически приложения.

EP1C4F324C7N подобни части

• EP1C4F324C8N

• EP1C4F324I7N

• EP1C4F324C8

EP1C4F324C7N стъпки за програмиране

1. Създаване на дизайн: Започнете, като напишете дизайна си с помощта на език за описание на хардуер, като VHDL или Verilog.Този код определя логическата структура и функцията на хардуерната ви реализация.Важно е точно да преведете хардуерната си идея в HDL, за да се гарантира, че FPGA се държи както се очаква.Преди да преминете към хардуерна реализация, симулирайте вашия HDL код с помощта на симулационен софтуер.Тази стъпка тества логиката и функционалността на вашия дизайн във виртуална среда, което ви позволява да идентифицирате и коригирате грешки в началото на процеса на разработка.

2. Компилация и синтез : Използвайте софтуера на Quartus II на Altera, за да компилирате и синтезирате вашия HDL код.Компилацията превежда вашия HDL в NetList, общо описание на FPGA хардуера, който обработва вашия дизайн на логически елементи и ресурси за маршрутизиране.Процесът на монтаж, част от работния процес на Quartus II, включва поставяне и маршрутизиране на вашия дизайн в рамките на FPGA.Той оптимизира поставянето на логически елементи и маршрутизирането на връзките, за да отговаря на изискванията за производителност и да се сведе до минимум използването на ресурси.

3. ПИН присвояване: ПИН ПЛАНИТЕЛЕН в Quartus II ви позволява да присвоявате специфични пинове на FPGA на входовете и изходите, дефинирани във вашия HDL код.Правилното присвояване на ПИН е добро за физическата връзка и взаимодействието на FPGA с други хардуерни компоненти във вашата система.

4. Анализ на времето: Използвайте анализатора на TimeQuest Timing, за да гарантирате, че вашият дизайн отговаря на изискванията за времето.Този инструмент проверява за настройка и време на задържане и цялостна ефективност на времето, като помага за предотвратяване на проблеми като корупция на данните и нестабилност на системата.

5. Генериране на файл за програмиране: След като дизайнът е компилиран, синтезиран и проверен за време, използвайте инструмента за сглобяване в Quartus II, за да генерирате програмен файл.Този файл, обикновено с разширение .sof (SRAM обект) или .pof (програмируем обект файл), съдържа данните за конфигурация за FPGA.

6. Програмиране на устройството: Свържете FPGA платката към вашия компютър с помощта на JTAG интерфейс, като USB-Blaster.Този интерфейс се използва за прехвърляне на програмния файл от компютъра към FPGA.Отворете инструмента за програмист Quartus II за зареждане и прехвърляне на файла за програмиране в FPGA.Тази стъпка конфигурира FPGA с вашия дизайн, като по същество „програмира“ устройството за изпълнение на желаните функции.

7. Проверка: След като FPGA е програмиран, извършете функционално тестване, за да проверите дали FPGA работи правилно според спецификациите на дизайна.Това тестване може да включва работещи тестови случаи в лабораторна среда, проверка на операциите на интерфейса и гарантиране на FPGA взаимодейства правилно с други хардуерни компоненти.

EP1C4F324C7N предимства

Гъвкавост и конфигурируемост

EP1C4F324C7N предлага несравнима гъвкавост в сравнение с микроконтролери и ASIC, които са фиксирани във функцията си, след като бъдат произведени.Тази FPGA може да бъде препрограмирана, за да се адаптира към новите изисквания или промени в дизайна на системата за приложения, които се развиват с течение на времето.Тази конфигурируемост позволява да се актуализират техните системи, без да се заменят хардуера, като намаляват както разходите, така и времето за разработка.

Паралелни възможности за обработка

С способността си да изпълнява едновременно множество операции, EP1C4F324C7N се отличава в среди, които изискват високоефективни изчисления.Тази паралелна способност за обработка е предимство пред традиционните микроконтролери, които работят последователно, което прави FPGA по -подходящ за интензивни приложения като цифрова обработка на сигнали, видео обработка и сложни системи за управление.

Персонализирана хардуерна реализация

FPGA позволява проектирането на персонализирана хардуерна логика, съобразена специално с оперативните нужди на потребителя.Това означава, че EP1C4F324C7N може да бъде оптимизиран да изпълнява специфични задачи по -ефективно от стандартните процесори или ASIC, осигурявайки превъзходна ефективност и ефективност на захранването за специализирани приложения.

Ефективност на разходите за производство с нисък до среден обем

За проекти, при които обемът на производството не оправдава високата цена за разработване на ASIC, EP1C4F324C7N представя рентабилна алтернатива.Той осигурява предимствата на персонализирания хардуер без значителната предварителна инвестиция, необходима за ASIC дизайн и производство, което го прави идеален за прототипи, малки до средни проекти или специализирани индустриални приложения.

Интеграция и ефективност на пространството

Възможността за интегриране на множество функции и компоненти в един FPGA чип прави EP1C4F324C7N изключително ценна в ограничените космически приложения.Тази интеграция води до по -малки, по -компактни дизайни на устройства, страхотни в преносимата електроника, автомобилни приложения и други сценарии, при които е необходима ефективност на пространството.

EP1C4F324C7N Размери на опаковане

• Тип пакет: 324-пинов масив с фина стъпка с топка (FBGA)

• Размер на пакета (Дължина x ширина): 19 mm x 19 mm

• Максимална седнала височина: 3,5 мм

• Терминална стъпка: 1 mm

EP1C4F324C7N Производител

EP1C4F324C7N е полеви програмируем масив (FPGA), произведен от Intel, след придобиването им на Altera.Като част от серията Cyclone® на Intel, тази FPGA представлява сегмент от широкото портфолио от интегрирани технологични решения на Intel.Intel, лидер в полупроводниковата индустрия, интегрира напреднали производствени технологии и обширна поддръжка за осигуряване на стабилни FPGA решения, включително EP1C4F324C7N, който разполага с сложни логически възможности в компактен форм -фактор.Тази FPGA подчертава ангажимента на Intel за предоставяне на високоефективни изчислителни компоненти, които се грижат за различни технологични нужди.
