GC5330IZEV процесор за цифрови сигнали: функции, приложения, алтернативи и спецификации

Това ръководство е свързано с GC5330IEV, интелигентен цифров чип, който помага на безжичните системи да работят по -добре.Използва се в неща като клетъчни кули, безжични ретранслатори и тестово оборудване.GC5330IEVEV може да се справи с много безжични сигнали и спомага за подобряване на скоростта, намаляване на шума и да направи сигналите по -ясни.В това ръководство ще научите какво прави този чип, как работи и къде се използва.

Каталог

Преглед на GC5330IZEV

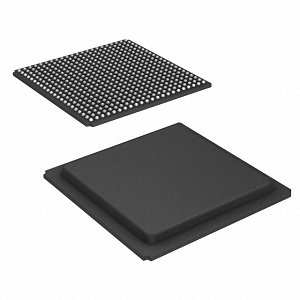

The GC5330IZEV е сложен широколентов процесор за цифрови сигнали за предаване на предавател (DSP), създаден специално за усъвършенствани системи за безжична комуникация.Този DSP поддържа разнообразен набор от стандарти като CDMA, GSM, TD-SCDMA, W-CDMA и WIMAX, което го прави многостранно за различни комуникационни инфраструктури.Той разполага с 484-топка Grid Array (BGA) опаковка, подходяща за технологични приложения на повърхностно монтиране, осигурявайки безпроблемна интеграция в съвременните електронни сглобки.Част от по-широкото семейство GC5330, GC5330IZEV споделя обща основна архитектура със своите братя и сестри, насочени към оптимизиране на ефективността и ефективността на широколентовите операции за получаване на предаване.

Ако търсите да заключите надежден DSP за вашите системи, сега е чудесно време да помислите за извършване на обемна поръчка с нас за GC5330IEV.

GC5330IZEV CAD модели

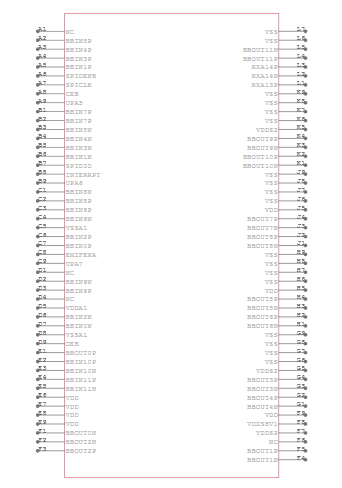

Символ GC5330IZEV

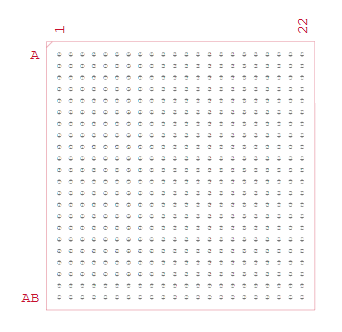

GC5330IZEV отпечатък

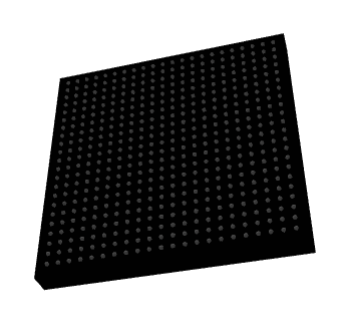

GC5330IZEV 3D модел

Функции на GC5330IZEV

• Интегрирано предаване и получаване на цифрово решение: DSP включва интегрирани цифрови функции на UpConverter (DUC) и цифрови Downconverter (DDC).Тази интеграция опростява веригата за обработка на сигнали, като комбинира множество функционалности в едно компактно решение, като по този начин намалява сложността и размера на системата.

• Поддръжка на множество канали: GC5330IEVEV поддържа до 4 предавателни (TX) и 8 канала за получаване (RX).Тази функция дава възможност за обработка на сложни многоъгълни системи, които са чудесни за съвременните технологии за безжична комуникация, които изискват висока пропускателна способност на данните и подобрена цялост на сигнала.

• Функционалности на предаването на пътя: Основните функционалности в пътя на предаване на GC5330IEVEV включват намаляване на фактора на гребена (CFR), цифрово предвиждане (DPD) и изравняване на предаването.Тези функции са необходими за подобряване на качеството на сигнала и линейността, което от своя страна повишава общата ефективност и ефективност на комуникационните системи.

• Възможности за синхронизация: Устройството е оборудвано с две входни синхронизии (SYNCA и SYNCB) и един LVDS изход SYNC.Тези възможности за синхронизация гарантират прецизно подравняване на времето на множество устройства в рамките на дадена система, за поддържане на целостта и съгласуваността в предаването на данни.

GC5330IZEV блок -диаграма

Блок-схемата на GC5330/GC5337 илюстрира високоефективно решение за цифрово предаване, предназначено за системи за базова станция.Започва с a Интерфейс на базовата лента, Получаване на диференциални двойки до 24 LVDS при 1.8V, които носят цифрови данни за базова лента в чипа.Този интерфейс включва електромери на канал и измервателни уреди и AGC (Автоматичен контрол на печалбата) За да се осигурят оптимални нива на сигнала.The Digital Down/UP конвертор (DDUC) блок е конфигурируем или за предаване (TX), или за получаване (RX) и поддържа до 12 канала.Той обработва сигнала на базовата лента през множество етапи на филтриране като FIR, FARROW и CIC за регулиране на скоростта на пробата и прилагане на интерполация или децимация.Незадължително Числено контролиран осцилатор (NCO) е включен и за превод на честота.След като се филтрира и кондиционира, сигналът влиза в TX пътя, където той е допълнително интерполиран от блокове CFR (CREST фактор) и DPD (цифрови предварителни изкривявания).Тези компоненти оптимизират динамичния диапазон на сигнала и го линейни за ефективно предаване.ET (проследяване на обвивката) и BUC (блокиране на конвертор) елементи подготвят сигнала за модулация с висока честота.Етапът на IF NCO измества сигнала към междинната честота, преди да бъде изпратен към TX формат и DAC интерфейс, който извежда до 4 Tx потока до 8 DACs през 40 LVDS линии.

От страна на приемането системата улавя високоскоростни ADC данни през 60 LVDS линии.Данните се обработват чрез отменяне на DC Offset, Fe-AGC, превключвател и ако NCO блокира.След това се пристъпва към R2C и BDC, преминавайки през изравняване и по желание корекция на I/Q дисбаланс, преди окончателното измерване на улавяне и мощност.Този процес поддържа гъвкави честотни ленти и скорости на децимация.В долната част на диаграмата са показани няколко интерфейса за управление и синхронизация.Те включват микропроцесорни интерфейси за въвеждане на команди и данни, JTAG за тестване и отстраняване на грешки и SPI за конфигурация.Високоскоростните часовници и сигналите за синхронизация гарантират прецизно време между блокове вход, обработка и изход.Като цяло архитектурата на GC5330/GC5337 е оптимизирана за високоефективна цифрова трансмисия с гъвкава конфигурация за различни безжични стандарти.

Спецификации на GC5330IZEV

Тип	Параметър
Производител	Тексас инструменти
Опаковане	Насипно състояние
Статус на част	Остарял
Функция	Дигитален сигнал процесор
RF тип	CDMA, GSM, TD-SCDMA, W-CDMA, WIMAX
Тип монтаж	Повърхностно монтиране
Пакет / случай	484-BGA
Пакет устройства за доставчици	484-BGA
Основен номер на продукта	GC5330

Приложения на GC5330IZEV

Безжични комуникационни системи

GC5330IEVEV е проектиран да обработва усъвършенствани безжични протоколи като CDMA, GSM, TD-SCDMA, W-CDMA и WIMAX.Това го прави идеален DSP за използване в съвременни базови станции и безжична инфраструктура.Неговите интегрирани функции за цифрово преобразуване и преобразуване, заедно с множество поддръжка на канала, му позволяват ефективно да управлява широколентовата обработка на RF сигнала.Устройството подобрява работата на безжичните комуникационни системи, като намалява броя на необходимите външни компоненти и предлага превъзходна цялост на сигнала.

Безжични ретранслатори

В приложения за безжичен повторител GC5330IEV служи като мост между веригите за получаване и предаване.Той осигурява цифрово филтриране, понижаване на входящите сигнали и увеличаване на изходящите сигнали.Това позволява на ретранслаторите да препредават комуникационни сигнали на по -дълги разстояния без изкривяване.Включването на характеристики като намаляване на фактора на гребена и цифрово предвиждане също го прави много подходящ за поддържане на качеството на предаването в усилените пътища.

Оборудване за тестване и измерване

GC5330IEVEV е ценна в оборудването за изпитване и измерване.Неговата широколентова обработка и гъвкава обработка на каналите позволяват да симулира, обработва и анализира сигнали в различни безжични протоколи.Характеристиките на кондиционирането на сигнала за висока синхронизация и усъвършенствани функции за кондициониране на сигнала помагат да се осигурят надеждни и повтарящи се измервания в лабораторни и полеви среди за тестване.

Радиостанции от точка до точка

GC5330IEVEV е добре приготвен за използване в микровълнови връзки от точка до точка и милиметрови вълни.В такива системи високото предаване и приемане на висока скорост на данни изискват DSP, способни да обработват широки честотни ленти и тесна синхронизация.Това устройство поддържа тези нужди със своята ефективна цифрова обработка, което позволява надеждна комуникация във фиксиран безжичен достъп, мрежи за обратно възстановяване или специализирани индустриални връзки.

GC5330IZEV подобни части

• GC5318ized

• Max2090ETP+t

• GC5328

GC5330IZEV Предимства

Подобрена ефективност на усилвателя на мощността

GC5330IZEV предлага подобрения в общата ефективност на системата чрез включване на намаляване на фактора на гребена (CFR) и цифрово предвиждане (DPD).Тези технологии работят заедно, за да намалят съотношението от пик към средното ниво (PAR) на RF сигналите и правилни нелинейности в усилвателите на мощността.В резултат на това усилвателите работят по -ефективно, намалявайки консумацията на енергия и генерирането на топлина.Това води до икономия на разходи за системните оператори и разширява експлоатационния живот на RF компонентите.

Гъвкава интеграция на системата

Благодарение на поддръжката му за различни MIMO конфигурации като 2 × 2, 4 × 4 или дори 4 × 8 и съвместимост с множество безжични стандарти като GSM, CDMA, TD-SCDMA, W-CDMA и WIMAX, GC5330IEZEV е невероятно усточен.Можете да използвате една платформа в различни типове комуникационни инфраструктури, намаляване на сложността на развитието, време до пазара и необходимостта от управление на множество DSP решения за различни мрежи.

Намален брой компоненти и разходи

Чрез интегриране на множество функции за обработка като цифрово преобразуване, понижаване и предаване на изравняване в едно устройство, GC5330IZEV свежда до минимум необходимостта от външни поддържащи компоненти.Това не само опростява оформлението на PCB, но също така намалява разходите за сметки на материали (BOM) и отпечатъка на системата.Крайният резултат е по-компактен, рентабилен дизайн, който е по-лесен за производство и поддържане.

Подобрено качество и надеждност на сигнала

С вградена усъвършенствана обработка на сигнала като CFR, DPD и изравняване на предаването, GC5330IZEV повишава яснотата на сигнала и намалява изтичането на съседни канали.Това води до по-здрав и устойчив на смущения комуникационен канал, като се гарантира, че потребителите получават последователно и висококачествено предаване дори в плътни RF среди или сценарии с висок процент.

GC5330IZEV стъпки за програмиране

1. Избор на интерфейс: Първоначалната стъпка в програмирането на GC5330IEVEV включва избор на подходящ комуникационен интерфейс.Това устройство поддържа както интерфейс на микропроцесорен блок (MPU), така и сериен периферен интерфейс (SPI).Изборът зависи от архитектурата на системата и изискванията за контрол на данните. SPI интерфейсът става активен само когато емифена (външен интерфейс на паметта активира) е зададен на Logic Low.Трябва да гарантирате, че правилната хардуерна конфигурация е налице преди да започнете комуникация.Това решение определя как контролните команди, конфигурационните данни и информацията за състоянието се обменят между хост контролера и GC5330.

2. Конфигурация на часовника: След като интерфейсът е установен, следващата стъпка е да конфигурирате сигналите на часовника.GC5330IZEV работи с помощта на два основни часовника: цифров часовник преди изрязване (DPDCLK) и часовника на базовата лента (BBCLK).Тези часовници задвижват вътрешния тръбопровод за обработка на данни.DPDCLK поддържа честоти до 310 MHz, докато BBCLK поддържа до 290 MHz.И двете трябва да бъдат точно конфигурирани, за да отговарят на честотната лента и изискванията за време на предвидения стандарт за безжична комуникация.Правилната синхронизация между тези домейни на часовника гарантира, че етапите на обработка на сигнала като филтриране, интерполация и смесване на надеждно и в рамките на спецификацията.

3. Синхронизация: Синхронизацията е важна за работата, подравнена във времето в различни модули в GC5330IEV.ChIP осигурява входни синхронизирани сигнали SYNCA и SYNCB, както и сигнал за синхронизация на изхода.Тези сигнали се използват за привеждане на вътрешни събития като измерване на електроенергия, улавяне на сигнала или актуализиране на DPD.В много чип или многоканални системи външните хардуерни или базови процесори трябва да координират импулсите за синхронизация, за да гарантират последователни прозорци за обработка.Чрез програмиране на регистрите за контрол на синхронизирането можете да персонализирате как и кога се появяват тригери за синхронизация, като осигурите стабилна работа дори при динамични системни условия.

4. Форматиране на данни : GC5330IZEV предлага гъвкави опции за форматиране на данни както за неговите предавателни, така и за получаване на пътища.Трябва да конфигурирате входната формат на базовата лента за предаване и изходната формат на базовата лента за приемане.Това включва избор на подходящи ширини и формати на данни, като серийни, байтово-паралелни или режими-паралелни режими.Правилното форматиране на данните гарантира съвместимост с процесора на базовата лента или FPGA, обработващ цифрови I/Q потоци.Програмируемите опции за рамкиране позволяват персонализирани маркери за подравняване и капсулиране на данни за системи, които използват сложни структури за рамкиране или използват динамични предавания на спукване.

5. Конфигурация на DUC и DDC: Основна функция на GC5330IEV е неговата цифрова Up -Conversion (DUC) и DownConversion (DDC).Тези блокове са конфигурирани за управление на интерполация на сигнала, децимация, филтриране и превод на честота.От страна на предаването, DUC увеличава скоростта на пробата и измества сигнала към желаната честотна лента, готов за RF преобразуване.От страна на приемането, DDC понижава скоростта на пробата и филтрира нежеланите честотни компоненти.Правилните настройки на DUC и DDC са добри за оптимизиране на вярността на сигнала, намаляване на псевдонима и осигуряване на ефективно използване на честотната лента.Параметрите на конфигурацията включват скорост на интерполация/децимация, коефициенти на филтри и настройки на миксера.

6. Управление на контрола: Автоматичният контрол на усилването (AGC) в GC5330IEVEV е разделен на две ключови области: предният AGC (FEAGC) и бек-енд AGC (BEEGC).Тези блокове помагат да се поддържат оптимални нива на сигнала, тъй като сигналите се движат през веригата за обработка.FEAGC се занимава основно с нивото на входящия сигнал, като коригира усилването, за да предотврати насищане или подрязване.BEEGC се фокусира върху обработения сигнал, като гарантира, че той остава в рамките на очакваните динамични диапазони за следващите цифрови операции.Трябва да програмирате AGC прагове, скорост на атака/разпадане и да спечелите стъпки за обработка на различни сигнални условия като избледняване, смущения или промени в мощността на сигнала.

7. Измерване на електроцентрали и настройка на алармата: GC5330IEVEV включва програмируеми измервателни единици за електроцентрали, способни да наблюдават нивата на сигнала.Тези измервателни уреди помагат за откриване на аномалии като мощност, капки или емисии извън лентата.Програмируемите аларми могат да бъдат конфигурирани да се задействат въз основа на предварително зададени прагове, което позволява защитно или коригиращо действие, като корекция на усилването или сигнализация за грешка.Трябва да конфигурирате измервателните блокове, като зададете размери на прозореца на захранването, нивата на прага и настройките на филтъра.Тази функционалност е важна в системите, изискващи висока надеждност, като базови станции, които изискват спазване на регулаторите и оперативната безопасност.

GC5330IZEV Размери на опаковката

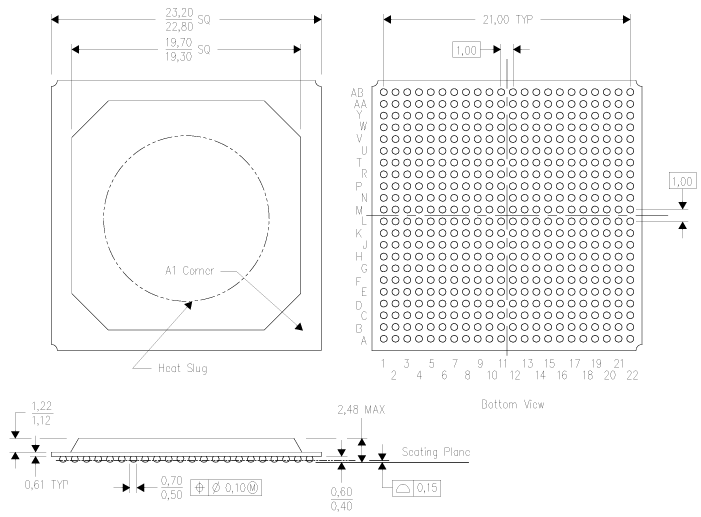

Размери на пакета

Параметър	Размер (mm)
Размер на тялото (като цяло)	22.80 - 23.20
Размер на субстрата (вътрешен квадрат)	19.30 - 19.70
Топка стъпка (типично)	1
Брой топки	22 × AB (решетъчен масив)
Височина на пакета (тяло)	1.12 - 1.22
Максимална височина на пакета (като цяло)	2.48
Диаметър на топката	0,50 - 0,70
Височина на топката над равнината за сядане	0,40 - 0,60
Толеранс на диаметъра на топката	± 0.10
Стенд на топката (самолет за сядане)	0.15

Очертание на пакета

GC5330IZEV Производител

Gc5330izev се произвежда от Тексас инструменти, глобално известен лидер в проектирането и производството на аналогови и вградени полупроводници за обработка.Със седалище в Далас, Тексас, Тексас инструменти (TI) има дългогодишна репутация за иновации и надеждност в индустрията на електрониката, обслужвайки различни сектори, включително автомобилна, индустриална, комуникационна и потребителска електроника.TI е известен със своето стабилно портфолио от високоефективни интегрални схеми, а GC5330IZEV е пример за експертизата на компанията в предоставянето на сложни цифрови радио решения.С акцент върху качеството, мащабируемостта и поддръжката за нововъзникващите стандарти за комуникация, Texas Instruments гарантира, че компоненти като GC5330IZEV отговарят на взискателните изисквания на съвременните приложения за обработка на RF и базовата лента.

Заключение

GC5330IEVEV се откроява като високоефективно DSP решение, проектирано да отговори на строгите изисквания на безжичната инфраструктура от следващо поколение.Неговата гъвкава поддръжка на канала, интегрирани блокове за обработка и стабилна синхронизация го правят идеален за намаляване на сложността на системата, подобряване на ефективността на усилвателя на мощността и повишаване на верността на сигнала.Подкрепен от репутацията на Texas Instruments за надеждност и иновации, GC5330IZEV е избор за избор, който има за цел да изгради мащабируеми и ефективни RF системи с минимални компоненти.
