EPF8820AQC208-4 FPGA: Функции, спецификации, програмиране и таблица с данни

Това ръководство е свързано с EPF8820AQC208-4, мощен и гъвкав чип, наречен FPGA (полеви програмируем масив на портата).Този чип се използва за изграждане на персонализирани цифрови системи като тези, които се намират в AI, 5G мрежи, интелигентни устройства и фабрични машини.В това ръководство ще научите какво може да направи чипът, основните му характеристики, как работи и как да го програмирате за различни задачи.

Каталог

EPF8820AQC208-4 Преглед

The EPF8820AQC208-4 е част от серията Flex 8000 от серията полеви масиви на портата (FPGAS), първоначално проектирана от Altera.Този модел разполага с 84 блока за логически масиви (LABs) и предлага 152 входни/изходни пина, затворени в 208-пинов квадратна плоска пакет (QFP).Тази серия е известна с това, че комбинира подробната архитектура и обширната способност на регистъра на традиционните FPGAs със скоростта и предвидимите закъснения на взаимосвързаността на изтриваеми програмируеми логически устройства (EPLD), което го прави универсален избор за приложения като обработка на цифрови сигнали и манипулиране на пътя на данните.Устройствата Flex 8000, включително EPF8820AQC208-4, се отличават по техния мултиволтен I/O интерфейс, което им позволява да се адаптират към различни напрежения на системата, увеличаване на съвместимостта и гъвкавостта на системата.Тази функция е полезна в сложни цифрови среди, където различните нива на напрежение са често срещани.Семейството включва и други модели като EPF81500A, EPF81188A, EPF8820A и EPF8636A, всички споделят подобни функции, но са пригодени за различни нужди за мащабиране.

Ако искате да се възползвате от модерната FPGA технология за вашия бизнес, помислете за поставяне на групова поръчка при нас, тъй като EPF8820AQC208-4 осигурява впечатляващ микс от производителност и гъвкавост.

EPF8820AQC208-4 CAD модела

EPF8820AQC208-4 Символ

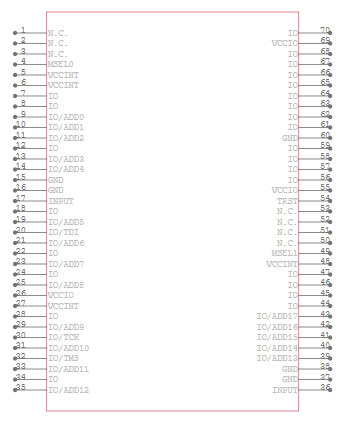

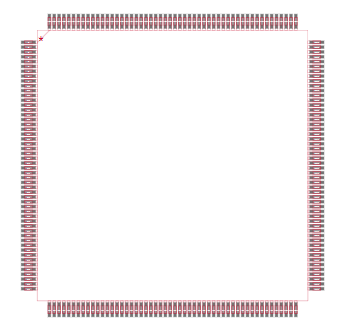

EPF8820AQC208-4 отпечатък

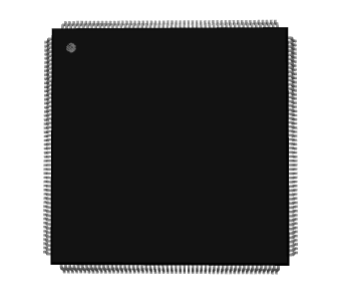

EPF8820AQC208-4 3D модел

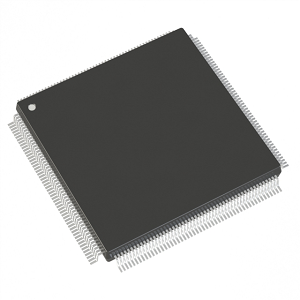

Функции EPF8820AQC208-4

• Логическа способност: EPF8820AQC208-4 е оборудван с 8000 логически порти и 672 логически елемента, предоставяйки стабилна платформа за внедряване на сложни цифрови функции.Този висок логически капацитет позволява универсални дизайнерски реализации, да се грижи за широк спектър от изчислителни задачи и цифрови логически дизайни.

• Вход/изходни щифтове: С 152 входни/изходни пина, тази FPGA предлага обширни опции за свързване, което го прави изключително адаптивен към множество изисквания за взаимодействие.Тази функция гарантира, че тя може да управлява няколко потоци от данни едновременно, идеални за приложения, изискващи висока свързаност като телекомуникационни системи и сложна обработка на цифрови сигнали.

• Конфигурируеми логически блокове (CLBS): Устройството включва 84 конфигурируеми логически блока, които са основните архитектурни характеристики, които осигуряват гъвкавост за внедряване на персонализирани логически схеми.Всеки CLB може да бъде програмиран за изпълнение на различни логически функции, което подобрява адаптивността на FPGA към конкретни изисквания на проекта.

• Работно напрежение: Тази FPGA работи в обхват на напрежението на захранването от 4.75V до 5.25V, привеждайки се със стандартните изисквания за мощност на цифровите системи.Този диапазон на напрежението осигурява стабилна работа и съвместимост с типичните 5V цифрови схеми, като свежда до минимум необходимостта от допълнителни компоненти за регулиране на напрежението.

• Температурен диапазон: Проектиран да функционира ефективно в температурен диапазон от 0 ° C до 70 ° C, EPF8820AQC208-4 е подходящ за работа в повечето контролирани среди.Тази гъвкавост на температурата гарантира надеждна ефективност в различни настройки, от индустриални приложения до потребителската електроника, където температурните колебания могат да бъдат проблем.

EPF8820AQC208-4 Блок-диаграма

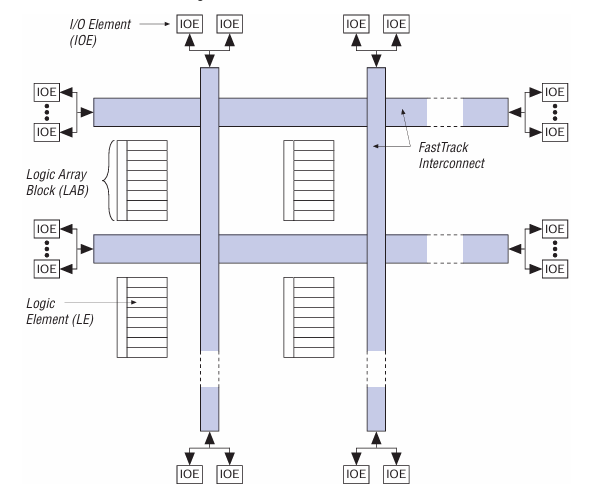

Диаграмата илюстрира вътрешната архитектура на серията Altera Flex 8000 FPGA, специално за EPF8820AQC208-4 устройство.В основата на структурата са блокове за логически масиви (LABs), които са групи от логически елементи (LES).Тези лаборатории се разпространяват в чипа и служат като основни градивни елементи за изпълнение на логически функции.Всеки LE в рамките на лаборатория може да извършва основни логически операции, а лабораториите работят заедно за внедряване на сложни цифрови системи.Около лабораториите са I/O елементи (IOE), които се поставят по периферията на устройството.Тези IOE се справят с взаимодействието между вътрешната логика и външните сигнали, което ги прави важни за интегрирането на FPGA с други компоненти в дадена система.IOE се свързват с вътрешната логика чрез взаимосвързаността FastTrack, специална мрежа за маршрутизиране, която ефективно свързва IOE, лаборатории и други вътрешни компоненти.Този взаимосвързаност позволява на сигналите да се движат бързо през FPGA, като гарантират високоскоростна обработка на данни и надеждни комуникационни пътища.

EPF8820AQC208-4 Спецификации

Тип	Параметър
Производител	Altera/intel
Серия	Flex 8000
Опаковане	Табла
Статус на част	Остарял
Брой лаборатории/CLB	84
Брой логически елементи/клетки	672
Брой на I/O.	152
Брой порти	8000
Напрежение - Захранване	4.75V ~ 5.25V
Тип монтаж	Повърхностно монтиране
Работна температура	0 ° C ~ 70 ° C (TA)
Пакет / случай	208-BFQFP
Пакет устройства за доставчици	208-PQFP (28x28)
Основен номер на продукта	EPF8820

EPF8820AQC208-4 Приложения

Изкуствен интелект (AI)

FPGA се използва в AI за ускоряване на алгоритмите за машинно обучение и позволява ефективни реализации на невронната мрежа.Способността му за бързо преконфигуриране му позволява да се адаптира към различни AI модели и задачи, което го прави ценен компонент в разработването на отзивчиви AI приложения.

5G технология

В 5G комуникациите стабилните възможности за обработка на EPF8820AQC208-4 са чудесни за управление на сложни протоколи и обработка на големи обеми данни.Това го прави идеален за базови станции и мрежова инфраструктура, които изискват високоскоростна обработка и производителност на данни.

Облачни изчисления

FPGA се използва в облачни изчислителни среди за подобряване на скоростта на обработка на данни и подобряване на ефективността на работното натоварване.Неговата гъвкавост при работа с паралелни задачи го прави отличен избор за ускоряване на облачните приложения и услуги.

Безжична технология

Той е неразделна част от безжичните комуникационни системи, поддържаща редица технологии от Wi-Fi до напреднали клетъчни мрежи.Капацитетът на FPGA да обработва множество комуникационни протоколи едновременно от тях е необходимо за разработване и подобряване на безжичните устройства.

Индустриален контрол

В индустриалните настройки EPF8820AQC208-4 се използва в системите за автоматизация, където прецизността и надеждността са важни.Той улеснява контрола и мониторинга на индустриалните процеси, допринасяйки за повишена ефективност и безопасност в производствените среди.

Интернет на нещата (IoT)

FPGA играе роля в IoT инфраструктурите, като обработва и анализира данни от множество сензори и устройства.Тази способност е ключова за активиране на интелигентни градове, интелигентни домове и други IoT приложения, където се изисква бързо вземане на решения въз основа на сензорните данни.

Медицинско оборудване

В медицинската област EPF8820AQC208-4 подобрява възможностите на диагностичното и образно оборудване, както и системи за наблюдение на пациентите.Неговата мощност на обработка осигурява бърз и точен анализ при медицинската диагностика и лечение.

EPF8820AQC208-4 подобни части

• EPF8820AQC208-2

• EPF8820AQC160-4

• EPF8820ATC144-3

EPF8820AQC208-4 предимства

Паралелни възможности за обработка

EPF8820AQC208-4 се отличава в среди, изискващи едновременни множество операции поради присъщата му архитектура на паралелна обработка.Тази способност му позволява да превъзхожда традиционните микроконтролери и процесори, които обработват задачи последователно, което го прави идеален за приложения като видео обработка, сложна манипулация на данни и мониторинг на системата.

Хардуерна конфигурируемост

Една от отличителните на FPGA е способността му да бъде преконфигурирана след разполагане.Тази преконфигурируемост означава, че можете да актуализирате функционалността на устройството и да се адаптирате към новите стандарти или протоколи, без да е необходима хардуерна подмяна.Тази гъвкавост е ценна в индустриите, където технологичният напредък е бърз и чест, което позволява продължителна помощна програма и защита на инвестициите.

Персонализиране за конкретни приложения

Устройството позволява дълбоко персонализиране, за да отговаря на точните изисквания за потребител или приложение.Можете да програмирате FPGA за изпълнение на специализирани логически функции, оптимизиране на устройството за конкретни задачи, което от своя страна повишава както производителността, така и ефективността.Това ниво на персонализиране е предимство в персонализираните и нишовите приложения, където решенията извън рафта са недостатъчни.

Бързо прототипиране и развитие

EPF8820AQC208-4 поддържа бързо прототипиране, което дава възможност за итерация и усъвършенстване на дизайна си бързо.Тази бърза способност за развитие намалява времето на пазара за новите продукти и позволява на фирмите да реагират по-бързо на пазарните нужди или технологичните промени.Това е предимство в конкурентните сектори, където първото може да се определи лидерството на пазара.

Интеграция на множество функции

Със своя съществен логически капацитет и многобройни I/O опции, FPGA може да интегрира множество функции върху един чип.Тази интеграция намалява необходимостта от множество различни компоненти, опростявайки дизайна, намаляване на хардуерния отпечатък и потенциално намаляване на разходите.Подобна интеграция е полезна за създаването на по -компактни и ефективни електронни устройства, особено в електрониката и вградените системи.

EPF8820AQC208-4 стъпки за програмиране

1. Запис на дизайн: Тази стъпка включва дефиниране на логическите схеми и функционалностите на системата, които FPGA ще приложи.Можете да използвате различни методи като схематично улавяне, езици за описание на хардуер като AHDL, VHDL или Verilog и редактиране на формата на вълната.Софтуерът за разработка на Max+Plus II на Altera предоставя инструменти за всички тези методи, улеснявайки влизането и организацията на вашия дизайн.

2. Компилация и синтез: След въвеждането на дизайна той трябва да бъде съставен и синтезиран.Този процес включва превеждане на дизайна на високо ниво във формат, който се превръща в физическия масив от логически блокове на FPGA и архитектурата на маршрутизиране.Инструментът за синтез в Max+Plus II проверява за логически грешки, оптимизира дизайна за скорост и площ и го подготвя за физическото изпълнение на FPGA.

3. Симулация и анализ на времето: Преди физически програмирането на FPGA е важно да симулирате дизайна, за да се гарантира, че той се държи както се очаква.Симулацията помага да се провери функционалната коректност и анализа на времето, което гарантира, че всички операции в рамките на FPGA отговарят на определените ограничения за времето.Тази стъпка помага за идентифициране и коригиране на грешки преди конфигурация, спестяване на време и ресурси, свързани с грешката на грешката след конфигурацията.

4. Генериране на данни за конфигуриране: След като дизайнът е проверен и готов, следващата стъпка е да се генерират данните за конфигурацията.Тези данни са двоичен файл, който съдържа цялата информация, необходима за конфигуриране на логическите блокове и свързаността на FPGA според дизайна.Този файл се генерира от софтуера за разработка и се използва за програмиране на FPGA.

5. Конфигурация на устройството : След като конфигурационните данни са подготвени, EPF8820AQCC208-4 FPGA може да бъде програмиран с помощта на различни методи, подходящи за различни системни изисквания.Активната серийна (AS) конфигурация позволява на FPGA да контролира процеса, свързвайки директно към устройство за серийна конфигурация.Като алтернатива, в метода Active Carealth Up/Down (APU/APD), FPGA зарежда данните от устройство за паралелна конфигурация, като активно управлява потока на данните.За по -прости настройки, опцията Passive Serial (PS) позволява на външен контролер да изпраща серийни данни директно към FPGA без неговата намеса в процеса на контрол.И накрая, пасивният паралелен синхронен/асинхронен подход (PPS/PPA) използва паралелна шина на данни, контролирана от външен контролер, за да програмира FPGA.Изборът на схема за конфигуриране е продиктуван предимно от специфичните нужди на приложението и наличните ресурси в архитектурата на системата, като се гарантира гъвкавост и адаптивност при внедряване на FPGA.

7. Реконфигурация на системата: Тази функция позволява FPGA да бъде препрограмиран, докато тя все още работи в системата.Това е полезно за приложения, които изискват актуализации без престой или за системи, които трябва да се адаптират към нови функционалности без хардуерни промени.Тя включва частично или напълно преконфигуриране на FPGA чрез зареждане на нови конфигурационни данни, като същевременно поддържа системата активна.

EPF8820AQC208-4 Размери на опаковката

• Тип пакет: 208-пинов PQFP (пластмасов четворен пакет)

• Размер на пакета: 28 mm x 28 mm

• Тип монтаж: Повърхност

EPF8820AQC208-4 Производител

EPF8820AQC208-4 се произвежда от Intel, след придобиването на Altera Corporation през 2015 г. Първоначално разработен от Altera като част от серията FPGAs Flex 8000, това устройство отразява наследството на Altera в създаването на гъвкави програмируеми логически устройства с висока плътност, пригодени за персонализирани цифрови дизайни.След придобиването, продуктовите линии на Intel интегрираха продуктовите линии на Altera в своята група за програмируеми решения, като осигури постоянна поддръжка и развитие на FPGA технологии под марката Intel.В резултат на това EPF8820AQC208-4 вече е официално признат за продукт на Intel FPGA, въпреки че запазва първоначалния си номер на част Altera.

Заключение

EPF8820AQC208-4 се откроява като гъвкаво и мощно решение за съвременни цифрови системи, които изискват високоскоростна обработка, интеграция на ниво системно ниво и конфигурируемост на полето.Подкрепен от наследството на Intel и дизайнерските постижения на Altera, той поддържа различни приложения от машинно обучение до безжична комуникация и индустриална автоматизация.Това ръководство оборудва представа за използването на пълните възможности на този FPGA, независимо дали прототипирате, мащабирате производството или оптимизирате модерни цифрови работни процеси.
