EP20K100EFC324-1X FPGA: Функции, спецификации, приложения и ръководство за програмиране

EP20K100EFC324-1X е програмируем чип (FPGA) от серията Altera Apex-20Ke® на Intel.Той е проектиран да обработва сложни цифрови схеми и поддържа високоскоростна обработка на данни.Това ръководство обяснява неговите характеристики, спецификации, как да го програмирате и предимствата му, което го прави полезен ресурс за всички.

Каталог

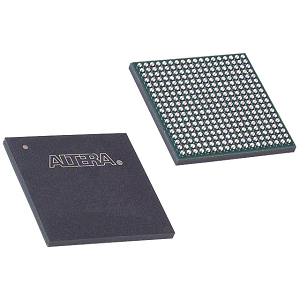

EP20K100EFC324-1X Преглед

The EP20K100EFC324-1X е част от серията Altera Apex-20KE® на Intel, полеви програмируем масив на портата (FPGA), пригодени за програмируеми логически приложения с висока плътност, които изискват сложни интеграции на системата върху програмируеми чипове (SOPC).Това устройство се отличава с интегрирането му от 4,160 логически елемента или клетки и 416 логически блока (LABs), които улесняват съществената конфигурируемост за различни дизайни на цифрови вериги.Той също така може да се похвали със значително количество вградена памет, приспособяваща взискателни изисквания за съхранение на данни в рамките на FPGA.По-нататъшно подобрявайки гъвкавостта на приложението си, EP20K100EFC324-1X поддържа 246 I/O пина и предлага значителен брой на портата от приблизително 263 000 еквивалентни порти, работещи ефективно между 1,71V до 1,89V.Той е опакован в масив с топка с топка с топка 324-топка (FBGA), който подпомага стабилната физическа интеграция в електронните сглобки.

EP20K100EFC324-1X е идеалният избор, когато сте готови да правите насипни поръчки с нас за вашите проекти или продуктови линии.

EP20K100EFC324-1X CAD модели

EP20K100EFC324-1X символ

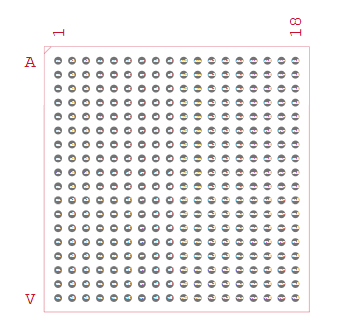

EP20K100EFC324-1X отпечатък

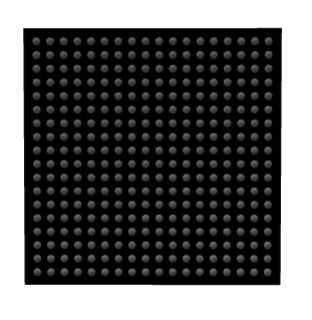

EP20K100EFC324-1X 3D модел

Функции на EP20K100EFC324-1X

• Висока логическа плътност: FPGA е оборудван с 4160 логически елемента (LES) и 416 логически блока (LABs).Тази висока плътност на логическите клетки позволява проектирането и изпълнението на сложни цифрови схеми и системи в рамките на един чип, което го прави идеален за приложения, изискващи стабилни възможности за обработка на логиката.

• Вградена памет: Предлагайки 53 248 бита на RAM, тази FPGA предоставя значителни ресурси за вградена памет.Тази функция е добра за приложения, които изискват бързо съхранение и извличане на данни, което позволява ефективно обработка на интензивни данни за данни.

• Обширни входно/изходно възможности: С 246 входни/изходни пина, EP20K100EFC324-1X осигурява цялостна опции за свързаност и взаимодействие.Този широк спектър от I/O възможности му позволява лесно да се свързва с множество външни устройства и системи, подобрявайки полезността си в сложни електронни сглобки.

• Поддръжка на много напрежение: Устройството поддържа диапазон на напрежението на основното напрежение от 1.71V до 1,89V и разполага с Multivolt ™ I/O взаимодействие.Това позволява FPGA да бъде съвместим с други електронни компоненти, които работят на различни логически нива, включително 1.8V, 2.5V, 3.3V и 5.0V, осигуряващ голяма гъвкавост в дизайна на системата.

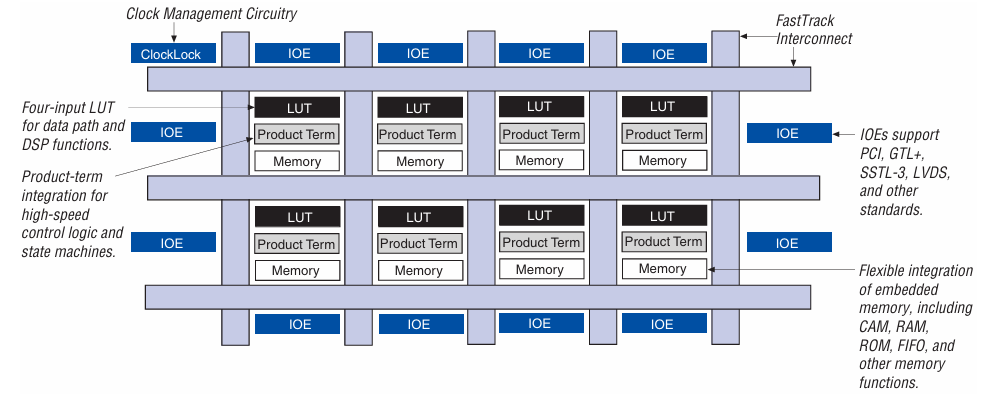

EP20K100EFC324-1X блок-диаграма

The EP20K100EFC324-1X блок-диаграма представлява вътрешната структура на FPGA (полево програмируем масив на портата), показвайки различните му функционални единици.Диаграмата се състои от взаимосвързани логически блокове, елементи на паметта, управление на часовника и елементи на I/O.В основата на дизайна са Логически блокове (Лаборатории), които съдържат Таблици за търсене (LUTS) и логика, базирана на продукта.Тези елементи позволяват гъвкава логическа реализация, което прави FPGA подходящ за високоскоростна контролна логика, държавни машини и DSP функции.The FastTrack Interconnect Осигурява високоскоростен комуникационен път между логическите елементи, като гарантира ефективно маршрутизиране на сигнала в цялото устройство.The Схема за управление на часовника , включително функцията на часовника, осигурява надеждна и синхронизирана работа чрез стабилизиране и разпространение на сигнали на часовника през FPGA.The Входни/изходни елементи (IOE), разположени около FPGA тъканта, служат като интерфейси за външна комуникация.Тези IOE поддържат множество стандартни протоколи от индустрията като PCI, GTL+, SSTL-3и LVDS, позволявайки на FPGA да взаимодейства с различни външни системи.Тези IOE гарантират съвместимост с различни нива на напрежение и стандарти за сигнализиране, подобрявайки гъвкавостта на FPGA във вградените приложения. Вградени блокове за памет Осигурете гъвкави решения за съхранение в рамките на FPGA.Тези елементи на паметта могат да функционират като Адресирана памет на съдържанието (CAM), Памет за произволен достъп (RAM), Памет само за четене (ROM), Първо в първо място (FIFO) Буфери и други структури на паметта.Възможността за интегриране на паметта директно в FPGA тъканта подобрява ефективността на обработката на данни, намалявайки зависимостите на външната памет и латентността.

Спецификации EP20K100EFC324-1X

Тип	Параметър
Производител	Intel
Серия	APEX-20KE®
Опаковане	Табла
Статус на част	Остарял
Брой лаборатории/CLB	416
Брой логически елементи/клетки	4160
Общи битове на RAM	53248
Брой на I/O.	246
Брой порти	263000
Напрежение - Захранване	1.71V ~ 1.89V
Тип монтаж	Повърхностно монтиране
Работна температура	0 ° C ~ 85 ° C (TJ)
Пакет / случай	324-BGA
Пакет устройства за доставчици	324-FBGA (19x19)
Основен номер на продукта	EP20K100

Приложения EP20K100EFC324-1X

Работа в мрежа и комуникации

Тази FPGA е идеална за мрежово оборудване като рутери и превключватели, където управлява маршрутизиране на данни, обработка на сигнали и обработка на протокол.Неговата висока логическа плътност и обширни входно/изходно възможности му позволяват да поддържа сложните, високоскоростни операции с данни, необходими в съвременната комуникационна инфраструктура.

Системи за индустриален контрол

В индустриалния сектор EP20K100EFC324-1X се отличава в системите за автоматизация.Неговите програмисти и стабилни възможности за обработка позволяват прецизен контрол и мониторинг за повишаване на оперативната ефективност и надеждността в производствените процеси.

Автомобилна електроника

FPGA служи като компонент в автомобилните приложения, особено в усъвършенстваните системи за шофьорско подпомагане (ADAS) и инфоразвлекателни системи в превозното средство.Той осигурява необходимата мощност на обработка и адаптивност за обработка на данни и поддържане на сложните функции, необходими в съвременните превозни средства.

Потребителска електроника

Поради своята гъвкавост и висока производителност, EP20K100EFC324-1X се намира и в потребителската електроника като телевизори с висока разделителна способност и игрални конзоли.Той поддържа сложни функционалности и помага за съкращаване на цикли на разработване на продукти, за което отговаря на бързо развитието на пазара на потребителската електроника.

Медицински изделия

В медицинската област тази FPGA допринася за функционалността на медицинското оборудване за изображения и диагностичните инструменти.Способността му да обработва данни с висока скорост гарантира, че тези устройства могат да дадат точни и навременни диагностични резултати за ефективно медицинско лечение и изображения.

EP20K100EFC324-1X подобни части

• EP20K100EFC144-3

• EP20K100EFC144-2

• EP20K100EFC324-2

EP20K100EFC324-1X стъпки за програмиране

За ефективно програмиране на EP20K100EFC324-1X, член на серията APEX-20KE® на Apex-20KE®, е важно да следвате структурирана последователност от стъпки.Този процес гарантира, че вашият дизайн е ефективно преведен във формат, който FPGA може да изпълни.По -долу очертавам подробен подход за програмиране на този FPGA модел, интегрирайки стъпки и модификации, специфични за това устройство.

1. Запис на дизайн

Започнете с създаването на вашия цифров логически дизайн.Използвайте езици за описание на хардуер (HDL) като VHDL или Verilog, които ви позволяват да опишете хардуерната функционалност и логиката на вашата система.Инструменти като Quartus II на Altera предлагат цялостна среда за писане, тестване и компилиране на вашия HDL код.Уверете се, че вашият дизайн е модулен, което улеснява отстраняването на грешки и мащаба.

2. Синтез

След като записът ви в дизайна приключи, следващата стъпка е синтез, при който HDL кодът се превежда в NetList.Този NetList представлява взаимосвързания списък на порти, джапанки и други хардуерни елементи, които съставляват вашия дизайн.По време на синтеза кодът е оптимизиран за специфичната архитектура на EP20K100EFC324-1X, като гарантира, че дизайнът използва ефективно ресурсите на FPGA.Инструменти като Synplify Pro или инструмента за синтез в рамките на Quartus II могат да се използват за тази цел.Важно е да се съсредоточите върху оптимизирането на вашия дизайн, за да отговаряте на времето и ограниченията на ресурсите.

3. Изпълнение

След синтеза се осъществява прилагането.Тази стъпка включва картографиране на NetList към действителния FPGA хардуер.Тя включва поставянето на логическите елементи в FPGA и маршрутизацията на връзките между тях.Софтуерът Quartus II улеснява този процес чрез своите инструменти за внедряване, които управляват разположението и маршрута, за да отговарят на желаните скорости на часовника и показатели за производителност.По време на прилагането може да се наложи да повторите дизайна си въз основа на обратната връзка от инструментите за анализ на времето, за да гарантирате, че всички изисквания за ефективност са изпълнени.

4. Поколение на битстрийм

След успешното изпълнение, следващата фаза генерира битстрийма.Това е двоичният файл, който ще бъде зареден на FPGA.Bitstream съдържа конфигурирани данни за всеки програмируем елемент в FPGA, като настрои устройството да изпълнява функциите според вашия дизайн.Софтуерът Quartus II може да генерира този битстрийм, който след това е готов за изтегляне на FPGA.

5. Програмиране на FPGA

Последната стъпка е да се програмира FPGA с генерирания битстрийм.Това може да стане с помощта на хардуерен програмист, съвместим с EP20K100EFC324-1X, като USB Blaster.Свържете програмиста към вашата платка за разработка, където е монтиран FPGA и използвайте инструмента за програмист Quartus II, за да прехвърлите битайма към FPGA.Тази стъпка ще зареди вашия дизайн върху FPGA и тя ще започне да работи според логиката, дефинирана във вашия HDL код.

EP20K100EFC324-1X предимства

Висока интеграция

EP20K100EFC324-1X предлага високи възможности за интеграция поради големия си брой логически елементи и вградената памет.Тази интеграция позволява консолидирането на множество функционалности в едно устройство.В резултат на това системите могат да бъдат опростени, намалявайки общия брой на компонентите, необходимото физическо пространство и потенциалните точки на повреда в електронните дизайни.

Гъвкава логическа реализация

Архитектурата на EP20K100EFC324-1X поддържа както таблицата за търсене (LUT), така и логиката, базирана на продукта.Тази гъвкавост в реализацията на логиката позволява оптимизиране на FPGA за широк спектър от приложения, от прости логически порти до сложни комбинирани вериги.Той осигурява предимство по отношение на универсалността на дизайна и може да побере широк спектър от цифрови функционалности.

Разширена структура на взаимосвързаност

С участието на йерархична структура на взаимосвързаност, FPGA включва локални, Megalab ™ и FastTrack® взаимосвързвания.Тези специализирани ресурси за маршрутизиране повишават ефективността на маршрутизиране на сигнала и подобряват цялостната производителност на устройството.Тази усъвършенствана структура на взаимосвързаността е добра за дизайни, които изискват високоскоростно предаване на данни и ниска латентност, което прави FPGA идеален за високоефективни изчисления и телекомуникации.

Управление на часовника

EP20K100EFC324-1X включва технологията Clocklock и ClockBoost, която подпомага ефективното управление на часовника.Тези характеристики помагат за поддържане на целостта на сигнала на часовника в целия FPGA, намаляване на трептене и подобряване на надеждността на сигнала.Ефективно управление на часовника е необходимо за синхронни цифрови схеми, осигурявайки стабилна и предвидима работа при различни условия на околната среда.

Дизайн гъвкавост

Програмируемият характер на EP20K100EFC324-1X позволява да се приспособи хардуера към специфични нужди и да преконфигурира FPGA за различни приложения или актуализации.Тази гъвкавост означава, че един FPGA може да се използва в множество проекти, което е полезно в динамичен технологичен пейзаж, където изискванията могат да се променят бързо.

Бързо прототипиране

FPGA като EP20K100EFC324-1X позволяват бързо прототипиране на цифровите схеми.Можете да разработвате и повтаряте дизайни бързо, без продължителните времена на олово, свързано с персонализираната ASIC развитие.Тази способност за бързо моделиране и тестване на нови дизайни ускорява процеса на разработка, което води до по-бързи иновации и съкращаване на времето до пазара.

Ефективност на разходите

Интегрирането на множество функции в рамките на един FPGA намалява необходимостта от допълнителни дискретни компоненти, което може да доведе до икономия на разходи както при поръчки, така и в сглобяване.Тази интеграция също опростява производствения процес и може да намали общата сложност на системата, което води до по -ниски разходи за поддръжка и надграждане спрямо жизнения цикъл на продукта.

Дългосрочна подкрепа

Конфигурируемият аспект на EP20K100EFC324-1X гарантира, че хардуерът може да бъде актуализиран за коригиране на бъгове, подобряване на производителността или добавяне на нови функции, без да изисква физически промени в хардуера.Тази дългосрочна поддръжка и адаптивност защитават инвестициите и дават възможност на устройствата да останат уместни, тъй като се появяват нови стандарти и технологии.

EP20K100EFC324-1X Размери на опаковката

EP20K100EFC324-1X е FPGA от серията Apex-20Ke® на Altera, разположена в a 324-топка с фина стъпка с топка решетка (FBGA) пакет.Размерите на опаковките му са както следва:

• Стъпка: 1 mm

• Дължина × ширина: 19 mm × 19 mm

• Зона: 361 mm²

EP20K100EFC324-1X Производител

EP20K100EFC324-1X е модел от серията APEX-20KE® от полеви програмируеми масиви на портата (FPGAS), първоначално разработени от Altera.След придобиването на Altera от Intel през 2015 г., този FPGA и други продукти на Altera станаха част от обширния портфолио за програмируеми решения на Intel.В резултат на това, Intel Продължава да поддържа продуктовите линии на Altera, като същевременно ги интегрира със собствените си предложения за модерни технологии.Въпреки че EP20K100EFC324-1X е класифициран като остарял и вече не е в производство, наследството му се поддържа под Intel, което препоръчва по-нови FPGA модели за текущи приложения, за да се гарантира дългосрочна поддръжка и наличност.

Заключение

EP20K100EFC324-1X е мощен и гъвкав FPGA, който позволява да се създават и тестват персонализирани цифрови схеми.Той предлага висока производителност, вградена памет и поддръжка с много напрежение, което я прави полезен в много индустрии.Това ръководство ви преведе през основните функции, дизайн и стъпки за програмиране на този FPGA по прост начин, така че можете лесно да го разберете и използвате.
