EPM3064ATC44-10 CPLD: Характеристики, спецификации, приложения и ISP програмиране

Серията EPM3064ATC44-10 от серията Max® 3000A на Intel е мощен инструмент за цифрови проекти.Това устройство е бързо, гъвкаво и използва малко мощност, което го прави идеален за широк спектър от приложения.Това ръководство преминава през всичко, което трябва да знаете за EPM3064ATC44-10, от това, което може да направи до това как да го настроите, помагайки ви да подобрите техните електронни системи.

Каталог

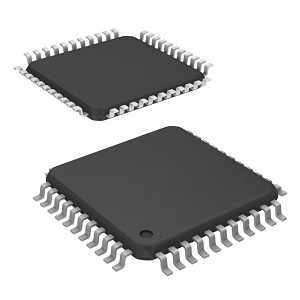

EPM3064ATC44-10 Описание

The EPM3064ATC44-10 От серията Max® 3000A на Intel представлява мощно сложно програмируемо логическо устройство (CPLD), предназначено за широк спектър от цифрови приложения.С 64 макроклета това устройство е оптимизирано за бърза реакция с максимално забавяне на разпространението от 10 наносекунди, осигурявайки ефективна производителност.Той работи на 3,3V захранващо напрежение, разположено в 44-пинов тънки четворни плоски пакети (TQFP), подходящ за търговски приложения в рамките на температурен диапазон от 0 ° C до 70 ° C.Номерът на частта EPM3064ATC44-10 капсулира своя дизайн и функционалност: EPM За серията Max® от CPLD, 3064 Показва специфичния модел с 64 макроклета, A за усъвършенстваната 3.3V технология, T за пакета TQFP и C44 Потвърждаване на броя на щифтовете и спецификациите на температурата.Суфиксът-10 обозначава своята бърза степен на скорост с минимално закъснение.Това устройство е перфектно решение за интегриране на SSI, MSI и LSI логически функции, съвместими със 100% TTL емулация.Той поддържа безпроблемна интеграция на разнообразни устройства, вариращи от PALS, GALS и 22V10 до MACH и PLSI устройства, което го прави изключително универсален.Предлага се в няколко опции за пакет като PLCC, PQFP и TQFP, серията Max® 3000A предлага гъвкавост на дизайна в различни приложения.

Ако търсите да надстроите цифровите си системи с надеждни и ефективни логически устройства, инвестирането в EPM3064ATC44-10 в насипно състояние е интелигентен ход.Това е решение, което гарантира както силна производителност, така и солидна рентабилност.

CAD модели EPM3064ATC44-10

EPM3064ATC44-10 отпечатък

EPM3064ATC44-10 3D модел

Функции EPM3064ATC44-10

• 64 макрокели: Този CPLD съдържа 64 конфигурируеми логически единици, наречени макрокли.Всяка макрокъл може да бъде програмиран индивидуално за извършване на сложни логически операции, което позволява на устройството да обработва голямо разнообразие от цифрови функции и процеси.

• Използваеми порти: Устройството предлага приблизително 1 250 използваеми порти.Тази мярка за сложност показва количеството логическа интеграция, възможна в рамките на CPLD, което му позволява ефективно да поддържа както прости, така и сложни цифрови схеми.

• Максимална работна честота: EPM3064ATC44-10 може да работи с максимална честота 222,2 MHz.Тази висока честота улеснява по-бързите скорости на обработка, което го прави идеален за приложения, изискващи бързо време за реакция и високоскоростни операции с данни.

• Забавяне на разпространението: С ниско забавяне на разпространението от едва 4,5 наносекунди, този CPLD свежда до минимум забавянето на времето на предаването на сигнала от вход към изход, подобрявайки общата производителност и отзивчивостта на системата.

• Захранващо напрежение: Той работи на 3,3V захранващо напрежение, с допустим диапазон от 3,0V до 3,6V.Този диапазон на напрежение осигурява гъвкавост в изискванията за захранване, което го прави съвместим с различни цифрови системи.

• I/O щифтове: Устройството включва 34 входни/изходни пина, което позволява обширна свързаност с други компоненти на цифрова система.Тези щифтове улесняват прехвърлянето на данни в и извън CPLD, подкрепяйки широк спектър от взаимодействащи функционалности.

• Тип пакет: Разположен в 44-пинов тънък квадратна плоска пакет (TQFP), EPM3064ATC44-10 предлага компактен форм-фактор, който е от полза за приложения, където пространството е на първо място, без да се компрометира броят на опциите за I/O.

• Работен температурен диапазон: Проектиран да работи в рамките на търговски температурен диапазон от 0 ° C до 70 ° C, този CPLD е подходящ за широк диапазон от среди, като гарантира надеждна ефективност при типични индустриални условия.

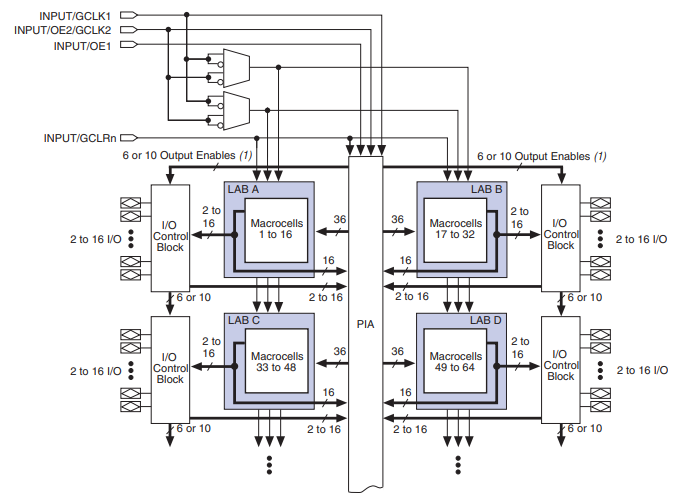

EPM3064ATC44-10 блок-диаграма

Блок-схемата за EPM3064ATC44-10 осигурява визуално представяне на неговата вътрешна архитектура, подчертавайки функционалните компоненти и техните взаимовръзки.В основата на дизайна са четири блока за логически масиви (LABs), обозначени с A, B, C и D, всеки от които съдържа 16 макроклета за общо 64 макроклета.Тези лаборатории са свързани с централен програмируем масив за свързване (PIA), който улеснява маршрутизацията на сигнали между лабораториите и I/O контролните блокове.PIA гарантира, че входовете, изходите и вътрешната логика могат да комуникират ефективно и гъвкаво.Всяка лаборатория е допълнително свързана със съответния I/O контролен блок, който обработва до 16 I/O пина.Тези I/O блокове управляват взаимодействието между външни сигнали и вътрешната логика, предлагайки функции като двупосочна работа и програмируем изход.The diagram shows control signals like global clocks (GCLK1 and GCLK2), output enable signals (OE1 and OE2), and global clear (GCLRn) that orchestrate the operation of the macrocells and I/O blocks, ensuring synchronization and enabling specific functionalities as needed.

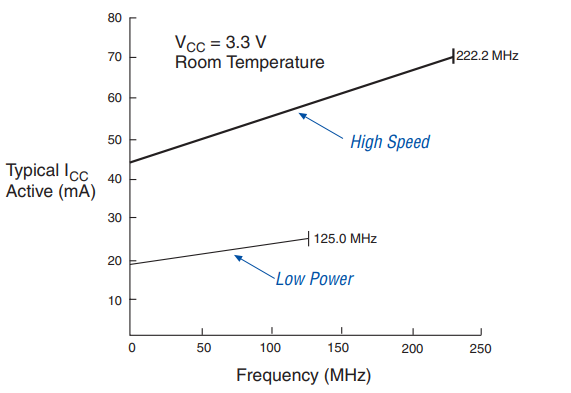

ICC срещу честота

Графиката илюстрира типичната консумация на активен ток на захранване (ICC) спрямо честотата за EPM3064ATC44-10 при захранващо напрежение 3,3V при стайна температура.Открояват се два оперативни режима: Висока скорост и Ниска мощност.В режим на висока скорост, потреблението на тока се увеличава линейно с работната честота, започвайки от приблизително 50mA за по -ниски честоти и достига около 70mA с честота 222,2 MHz.Този режим е проектиран за приложения, изискващи максимална производителност и по -бързи скорости на обработка.Обратно, режимът с ниска мощност демонстрира по -ниска консумация на ток, започвайки от около 20mA при по -ниски честоти и се повишава до приблизително 30mA при 125 MHz.Този режим е оптимизиран за енергийно ефективна работа, което го прави подходящ за дизайни, приоритет на по-ниското използване на мощността над скоростта.

Спецификации на EPM3064ATC44-10

Тип	Параметър
Производител	Altera/intel
Серия	Max® 3000a
Опаковка	Табла
Статус на част	Остарял
Програмируем тип	В системния програмируем
Време за забавяне TPD (1) Макс	10 ns
Захранване на напрежението - вътрешно	3V ~ 3.6V
Брой логически елементи/блокове	4
Брой макрокли	64
Брой порти	1250
Брой на I/O.	34
Работна температура	0 ° C ~ 70 ° C (TA)
Тип монтаж	Повърхностно монтиране
Пакет / случай	44-TQFP
Пакет устройства за доставчици	44-TQFP (10x10)
Основен номер на продукта	EPM3064

EPM3064ATC44-10 Стъпки за програмиране на ISP

1. Въведете ISP: Този първоначален етап премине пиновете вход/изход (I/O) от нормалния потребителски режим в режим на ISP.Това е стъпка за подготовка, която гарантира, че устройството е готово за програмиране, което изисква само 1 милисекунда да завърши.

2. Проверете идентификатора: Преди да започне някакво програмиране или проверка, Silicon ID на устройството се проверява, за да потвърди нейната идентичност и да гарантира съвместимост с команди за програмиране.Тази стъпка е бърза и заема минимална част от цялостното време за програмиране.

3. BULK ERASE: За да се изчистят предишните данни от устройството, се извършва насипно изтриване.Това включва зареждане на команди за изтриване в устройството и прилагане на 100-милисекунтен импулс за изтриване на EEPROM (електрически изтриване на програмируема памет само за четене).Тази стъпка подготвя устройството за нови данни.

4. Програма: По време на тази стъпка в устройството се програмират нови данни.Това включва зареждане на всеки EEPROM адрес с новите данни и прилагане на пулс за програмиране, за да напишете данните в клетките на EEPROM.Този процес се повтаря по адрес, докато всички предвидени данни не бъдат програмирани в устройството.

5. Проверете: След програмиране данните на устройството се проверяват, за да се гарантира, че е написано правилно.Това включва четене на данните от всеки адрес на EEPROM и сравняване с предвидените данни.Тази стъпка гарантира точността на програмиране и се повтаря за всеки адрес.

6. Излезте от ISP: Последната стъпка преминава I/O пинове от режим на ISP обратно в режим на потребител.Подобно на етапа на Enter ISP, тази стъпка също е бърза, изискваща само 1 милисекунда.Той маркира завършването на процеса на програмиране, което позволява на устройството да възобнови нормалните операции.

Приложения EPM3064ATC44-10

Вградени системи

Този CPLD е идеален за вградени системни приложения, при които е необходима персонализирана логика за увеличаване на функционалностите на микроконтролерите.Той може да изпълнява задачи като взаимодействие, обработка на контролни сигнали и управление на хардуерни периферни устройства, подобрявайки възможностите и ефективността на вградените дизайни.

Телекомуникации

В сектора на телекомуникациите EPM3064ATC44-10 играе роля в обработката на протоколите, управлението на целостта на сигнала и маршрутизирането на данни.Неговите високоскоростни способности за обработка на логиката го правят подходящ за приложения като обработка на цифрови сигнали, мрежови превключватели и преобразуване на интерфейса, като спомага за поддържането на ефективен поток на данни и надеждността на комуникацията.

Оборудване за тестване и измерване

Устройството се използва широко в тестовото и измервателното оборудване поради препрограмируемата му природа и бърза работа.Той е в състояние да обработва сложни логически операции, необходими в системите за събиране на данни, генераторите на сигнали и инструментите за анализ, осигурявайки прецизно управление и адаптивна функционалност, необходима в научни и индустриални тестови среди.

Системи за индустриален контрол

Като програмируем логически контролер (PLC), EPM3064ATC44-10 се намира в различни приложения за автоматизация и контрол на процесите.Той предлага необходимите логически възможности за контрол на машини, процеси на сигнали и извършване на проверки за безопасност, всички докато работят ефективно при промишлени условия и в широки температурни граници.

Потребителска електроника

В потребителската електроника този CPLD помага за привличане на иновации в устройства като интелигентни домашни системи, преносими игри за игри и усъвършенствано аудио/визуално оборудване.Той поддържа сложни логически решения, които подобряват функционалностите на устройството, подобряват интерфейсите и дават възможност за интегриране на функции от следващо поколение в потребителските продукти.

EPM3064ATC44-10 подобни части

• EPM3064ATC44-7

• EPM3064ATI100-10

• EPM3064ATC44-10N

Ръководство за закупуване на EPM3064ATC44-10

Когато обмисляте закупуването на EPM3064ATC44-10, има няколко аспекта, които трябва да имате предвид, за да се гарантира, че отговаря на изискванията на вашия проект.На първо място, имайте предвид, че този компонент е остарял, въпреки че все още предлагаме ограничени запаси.Уверете се, че техническите спецификации съответстват на вашите нужди.EPM3064ATC44-10 разполага с 64 макроклета, работи с максимална честота 222,2 MHz и е проектирана за 3.3V захранване в рамките на 44-пинов TQFP пакет.Необходимо е да се прегледа бележките за листа с данни и приложението, за да се разберат напълно интеграцията и оперативните изисквания на този компонент.Като се има предвид остарелия статус на компонента, също така оценява алтернативните опции, които осигуряват подобна функционалност и се поддържа активно.Тази стъпка е важна за поддържането на дълголетието и подкрепата на вашия проект.

EPM3064ATC44-10 предимства

Високоскоростна производителност

Това устройство е в състояние да работи с висока максимална честота 222,2 MHz, което позволява бърза обработка на данни и задачи.Ниското забавяне на разпространението от само 4,5 наносекунди свежда до минимум времето, необходимо на сигналите да пътуват през устройството, подобрявайки общата реакция и производителността на системата в чувствителните към времето приложения.

Ниска консумация на енергия

Проектиран за ефективност, EPM3064ATC44-10 работи на 3.3V захранващо напрежение, което спомага за намаляване на общата консумация на енергия на системата, в която е част.Тази функция е от полза за преносими и батерии, при които се изисква ефективност на захранването.

Препрограмируемост и гъвкавост

Препрограмируемият характер на този CPLD позволява множество итерации и актуализации във фазата на проектиране и след внедряването, като подкрепя непрекъснатото подобрение и адаптирането към променящите се технологични нужди, без да се изисква пълна хардуерна редизайн.

Широки възможности за взаимодействие

С 34 I/O пина, EPM3064ATC44-10 поддържа обширни опции за взаимодействие, което улеснява свързването с широк спектър от други цифрови компоненти.Тази гъвкавост е чудесна за сложни системи, които изискват множество връзки между различни видове устройства.

Надеждност и дълголетие

Изграден с здрава, нелестна архитектура, базирана на флаш, този CPLD поддържа целостта и функционалността на програмата във времето, като гарантира постоянна производителност и надеждност дори при чести цикли на мощност или при тежки работни условия.

Безпроблемна интеграция със съществуващите логически устройства

EPM3064ATC44-10 може лесно да замени множество по-стари видове логически устройства като PALS и GALS, намалявайки сложността на системата и повишаване на ефективността.Тази способност го прави идеален избор за надграждане на съществуващи системи или консолидиране на множество функции в едно устройство.

Широка работна температура

Подходящо за търговски приложения, това устройство работи надеждно в рамките на температурен диапазон от 0 ° C до 70 ° C.Тази стабилност позволява внедряване в различни среди, от настройки на офиса до индустриални места, без влошаване на производителността.

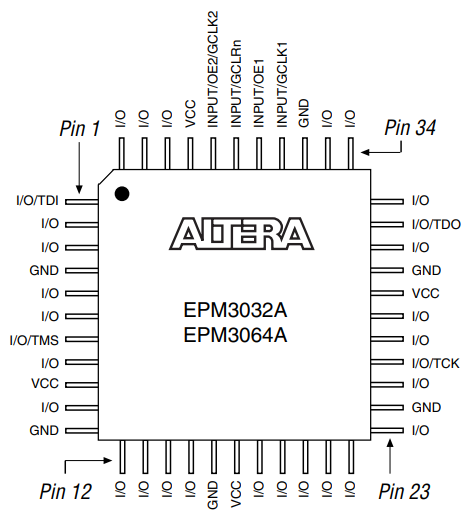

EPM3064ATC44-10 Пакетна диаграма Pin-Out

Диаграмата на пакета EPM3064ATC44-10 с диаграма представлява физическото подреждане на щифтовете за устройството.Той предоставя подробности за функциите и задачите на всеки ПИН в 44-пинов пакет.Всеки ПИН е обозначен с определената му функционалност, като I/O (вход/изход), захранване (VCC), наземна (GND) или специфични оперативни сигнали като TDI, TDO, TMS и TCK, които се използват за JTAGпрограмиране и отстраняване на грешки.Диаграмата използва изглед отгоре надолу на чипа, с ясни индикации за номериране на ПИН, за да помогне за идентифициране на позиции на ПИН спрямо физическия пакет.

ПИН заданията включват няколко I/O пина, които предлагат гъвкавост за взаимодействие на устройството с други компоненти във верига.Открояват се специфични щифтове като вход/GCLK и вход/OE, показващи тяхната двойна роля в предоставянето на сигнали на часовника или действащи като общи входни пинове.Тези многофункционални пинове са чудесни за оптимизиране на използването на устройството в програмируеми логически приложения.Диаграмата също така идентифицира мощност и наземни щифтове, разпределени в пакета, като гарантира надеждна доставка на мощност и целостта на сигнала.С маркера на ъгъла, показващ щифт 1, диаграмата помага правилно да се ориентира чипа по време на сглобяване и намаляване на риска от грешки.

Производител на EPM3064ATC44-10

Altera беше известен със своите продуктови линии на FPGA и CPLD, като Max и Stratix Series.EPM3064ATC44-10, част от серията Max 3000A, беше един от популярните CPLD на Altera.След придобиване, Intel се фокусира върху усъвършенстването на FPGA технологията, интегрирайки я с Xeon процесори за задачи в AI и обработка на данни.FPGA линията на Intel сега включва серията Agilex и Stratix 10, като се отнася до нуждите в 5G и облачните изчисления.Intel has discontinued some older Altera products like the EPM3064ATC44-10 as part of transitioning to newer technologies.Intel продължава да води в програмируема логика, като подчертава AI ускорението и преконфигурируемите изчисления с иновации в Oneapi и FPGA карти.

Заключение

EPM3064ATC44-10 е отличен избор за създаване или подобряване на цифровите устройства.Той е бърз, ефективен и може да се свърже с много други компоненти, което го прави полезен за различни електронни приложения.Това ръководство обхвана основните му характеристики, как може да се използва в различни устройства и предимствата му, показвайки как може да помогне да се направи по -напреднали и надеждни електронни системи.Независимо дали актуализирате старото оборудване или изграждате нещо ново, EPM3064ATC44-10 е ключова част, която помага да се направи всичко да работи по-добре.

DataSheet PDF

EPM3064ATC44-10 таблици с данни:

Макс. 3000A СЕМЕЙНИ ДАННИ ЛИСТ.PDF
