Преглед на пълен мостов изправител

A Пълен мостов изправител, известен също като токоизправител на мост с пълна вълна или просто изправител на диоден мост, е електронна верига, предназначена да преобразува променлив ток (AC) в директен ток (DC).Той служи като компонент в много електрически и електронни приложения, където се изисква стабилно постояннотоково напрежение.За разлика от токоизправител на половин вълна, който използва само половината от формата на вълна на променлив ток, пълен мостов изправител се възползва както от положителните, така и от отрицателните половини на цикъла на променлив ток, което го прави по-ефективен при преобразуване на мощността.Работата на пълен мостов изправител разчита на конфигурация от четири диода, подредени в образуване на мост.Тези диоди работят колективно, за да гарантират, че посоката на токовия поток остава еднаква през натоварването, независимо от полярността на входа на променлив ток.Това подреждане ефективно позволява на веригата да коригира и двете половини на входната форма на вълната, което води до по-непрекъснат и стабилен изход на постоянен ток в сравнение с токоизправител на половин вълна.

Едно от ключовите предимства на пълния мостов изправител е нейната повишена ефективност.Тъй като обработва цялата форма на променлива вълна, а не само половината, тя генерира по -високо средно напрежение на изхода на постоянен ток, което е полезно в практическите приложения.Освен това, като се използва пълноценно входната мощност, тя намалява загубата на енергия и разсейването на топлината, което го прави предпочитан избор в различни системи за захранване.Пълните мостови токоизправители се използват широко в регулираните вериги за захранване, включително тези, които се намират в адаптери за захранване, зарядни устройства за батерии и компютърни захранвания.Тези устройства изискват постоянно и надеждно постояннотоково напрежение, за да се осигури стабилна работа на електронните компоненти.Способността на пълния мостов изправител да достави гладка и ефективна постоянен ток го прави важен компонент в съвременния електрически и електронно инженерство.

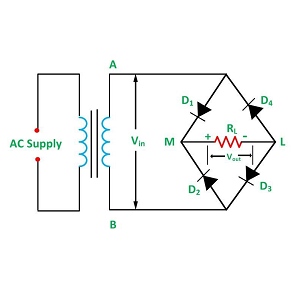

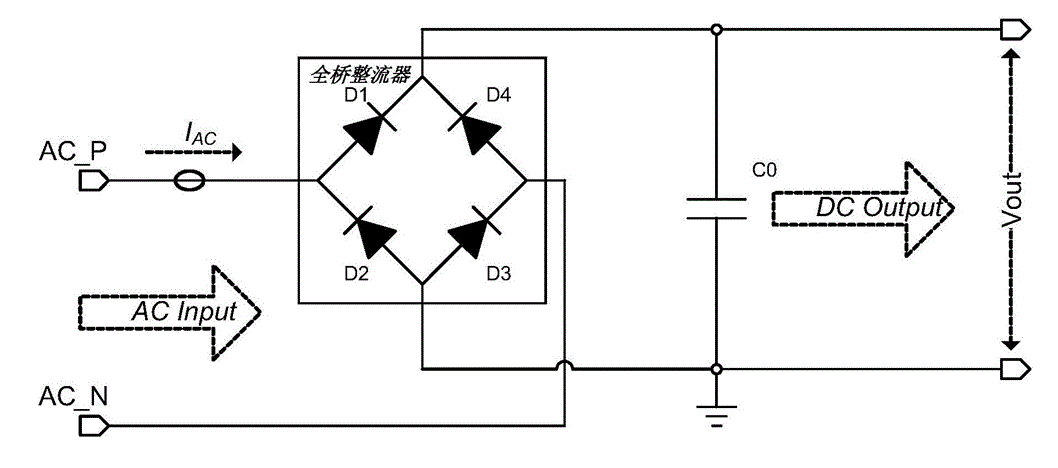

Фигура 2.Пълен мостов изправителДиаграма

Диаграмата на веригата илюстрира принципа на работа на токоизправител на мост с пълна вълна, общ електронен компонент, използван за преобразуване на променлив ток (AC) в директен ток (DC).Веригата се състои от четири диода (D1, D2, D3 и D4), подредени в конфигурация на моста.Той има два входни терминала на променлив ток (обозначен с AC_P и AC_N) и два изходни клеми на постоянен ток.Когато се прилага променливо напрежение, токоизправителят използва диодите, за да гарантира, че токът тече в една и съща посока по време на положителната и отрицателната половина на цикъла на променлив ток.В положителния полу-цикъл диодите D1 и D2 са пристрастени напред и позволяват на тока да премине, докато D3 и D4 са обратни и блокират ток.По време на отрицателния половин цикъл, D3 и D4 стават пристрастни напред и се провеждат, докато D1 и D2 блокират тока.Този процес коригира входа на променлив ток, произвеждайки пулсиращ постоянен ток.Кондензаторът (C0) изглажда изхода, намалявайки колебанията на напрежението и създавайки по -стабилно постояннотоково напрежение (VOUT).

Изграждане на токоизправител на мост с пълна вълна

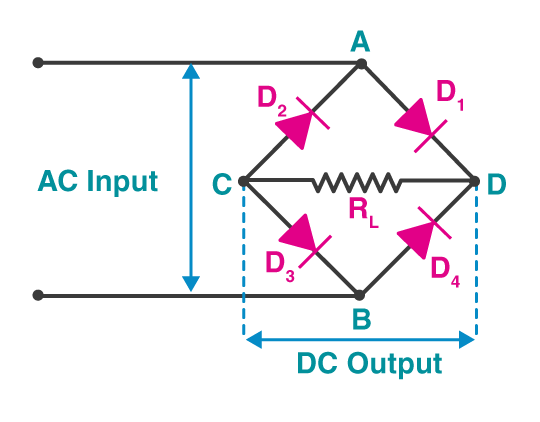

Фигура 3. Конструкция на токоизправител с пълна вълна

Пълно вълнов мост изправител, електронна верига, предназначена да преобразува променлив ток (AC) в директен ток (DC) ефективно.Този процес на коригиране разчита на комбинираната работа на диодите и резистивно натоварване, като всеки от тях допринася за функционалността и ефективността на веригата.Конструкцията на токоизправителя се състои от следните основни компоненти:

1. Четири диода (d₁, d₂, d₃, d₄)

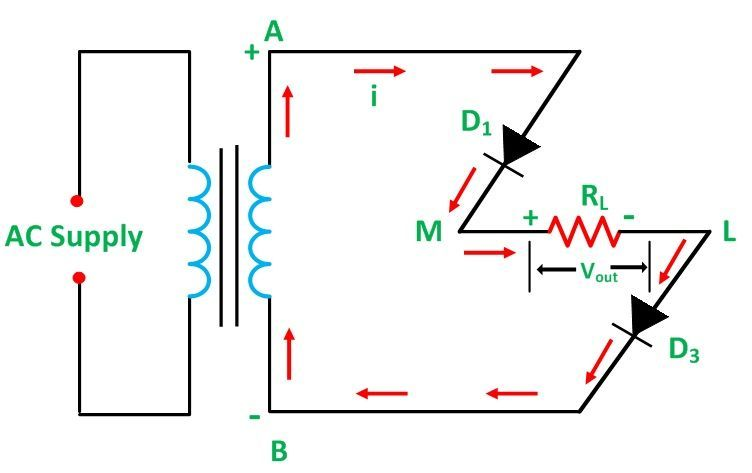

Четирите диода са сърцето на веригата и са подредени в конфигурация на моста.Те играят роля в процеса на коригиране, като позволяват на тока да тече само в една посока през натоварването, независимо от входната полярност на променлив ток.Всеки диод действа като еднопосочен клапан за електрически ток.По време на положителния полу-цикъл на входа на променлив ток диодите D₁ и D₂ стават пристрастени напред, което позволява на тока да тече през товара.В същото време диодите D₃ и D₄ са обратни и блокират тока.Това гарантира, че токът тече в една посока през товара.

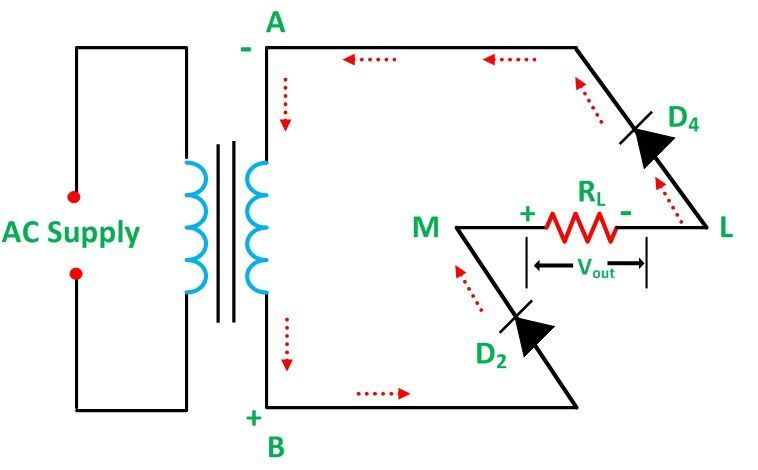

По време на отрицателния полу-цикъл на входа на променлив ток, ролите на диодите са обратни.Диодите d₃ и d ₄ стават пристрастни напред, провеждайки ток, докато диодите D₁ и D₂ са обратни и блокират ток.Отново токът тече в същата посока през товара, поддържайки еднопосочен ток.Тази променлива операция на диодите гарантира, че и двете половини на променливата форма на вълна се използват, което води до по-ефективно преобразуване в сравнение с полувълнов изправител, който използва само половината от цикъла на променлив ток.

2. Резистивно натоварване (r_L)

Резистивният товар, обозначен r_L В диаграмата представлява компонента или устройството, което използва ректифицирания DC изход.Това натоварване може да бъде резистор, електронно устройство или който и да е уред, който изисква функцията на постояннотоково захранване.Регистираният ток тече през товара, осигурявайки използваема мощност.Производителността и ефективността на веригата до голяма степен зависят от характеристиките на натоварването и качеството на коригирания изход.Натоварването е свързано през изходните терминали на постоянен ток, обозначени B и D в диаграмата.Посоката на текущия поток през товара остава последователна поради процеса на коригиране, като гарантира доставката на еднопосочен постоянен ток.

3. Входни клеми (A и C)

Токоизправител има два входни терминала, обозначени с A и C, където е свързано захранването на променлив ток.Полярността на входа на променлив ток се редува периодично, като положителните и отрицателните полуцикли се обработват по различен начин от диодите.Входното напрежение се канализира през мостовата мрежа, като се гарантира, че и двете половини на формата на променлив ток допринасят за изходния ток.

4. DC изходни терминали (B и D)

Токоизправителят произвежда постоянен ток през изходните клеми, обозначени B и D в диаграмата.Изходът е пулсиращ DC вълна, като отрицателната половина на цикъла на променлив ток е обърната, за да се приведе в съответствие с положителната половина.Въпреки че тази форма на вълната е еднопосочна, тя все още съдържа някои колебания или пулсации, поради процеса на коригиране.Пълният вълнов мостов изправител е високоефективен, тъй като използва и двете половини на формата на вълна на променлив ток, като ефективно удвоява честотата на изходния сигнал в сравнение с полуверен изправител.Тази увеличена честота улеснява изглаждането на пулсациите с помощта на филтриращи компоненти като кондензатори или индуктори, произвеждайки по -стабилен постоянен ток за практически приложения.Този дизайн се използва широко в захранващите вериги поради способността му да осигурява по -високо средно изходно напрежение, подобрена ефективност и по -добро използване на входната мощност в сравнение с по -прости вериги на изправител.

Функционалност на пълен мостов изправител

Пълният мостов изправител, известен със способността си да преобразува променлив ток (AC) в директен ток (DC).AC, често се предлага в жилищни, търговски и промишлени електрически системи, е неподходящ за повечето електронни устройства поради неговия двупосочен характер, който се редува между положителните и отрицателните цикли.Пълният мостов изправител адресира този проблем, като използва стратегическа конфигурация на диодите, за да улесни превръщането на AC в DC, което позволява на електронните устройства да работят надеждно.Процесът на коригиране започва като вход на променлив ток, който естествено следва синусоидален модел с променлив положителен и отрицателен полуцикли, навлиза в веригата на изправител.Дизайнът на токоизправителя се състои от четири диода, подредени в конфигурация на моста, които работят заедно, за да канализират потока на електричеството само в една посока.Тъй като входът на променлив ток се редува, специфични двойки диоди се провеждат по време на всеки полу-цикъл.

За да се създаде по -стабилно и използваемо постояннотоково напрежение, изходът на токоизправител обикновено се предава през филтриращ компонент, като кондензатор.Кондензаторът играе роля, като съхранява заряд по време на върховете на пулсиращия DC и го освобождава по време на коритата, като ефективно намалява колебанията и изглажда формата на вълната.Полученото постояннотоково напрежение е много по -последователно и подходящо за захранване на електронни устройства.Значението на пълния мостов изправител се простира далеч над простото преобразуване.Неговият постоянен изход на постоянен ток е чудесен за правилното функциониране на широк спектър от електронни устройства, от малки домакински джаджи като смартфони, таблети и лаптопи до по -големи, по -сложни системи като компютърни сървъри, телекомуникационни мрежи и индустриални машини.Тези устройства и системи изискват стабилно и непрекъснато захранване, за да се избегнат проблеми с производителността или потенциални щети, причинени от колебанията в електрическия вход.Способността на токоизправителя да използва и двете половини на формата на вълна на променлив ток го прави по-ефективен от токоизправител на половин вълна, осигурявайки по-високо средно изходно напрежение и минимизиране на енергийните разхищения.Осигурявайки постоянно и надеждно захранване с постоянен ток, пълният мостов изправител не само повишава работата на устройствата, които захранва, но и удължава живота си, като защитава чувствителните компоненти от нередности на напрежението.Тази ефективност и надеждност го правят елемент в съвременната електроника и системи за преобразуване на енергия.

Оперативна динамика на пълен мостов изправител

Работата на пълен мостов изправител е едновременно сложна и необходима за преобразуване на променлив ток (AC) в директен ток (DC), трансформация, важна за захранване на безброй електронни устройства.Този процес може да се разбира като поредица от взаимосвързани фази, всяка от които играе роля за осигуряване на ефективността, стабилността и надеждността на изхода на постоянен ток.

1. Регулиране на входа и трансформатора на променлив ток

Процесът на ректификация започва с вход на променлив ток, обикновено извлечен от стандартно захранване, като например изход на стена.Въпреки това, напрежението на този вход на променлив ток често е твърде високо или неподходящо за директна употреба в електронни вериги.За да се справи с това, се използва трансформатор, за да се оттегли на напрежението на по -безопасно и по -управляемо ниво.Трансформаторът не само регулира входното напрежение, но и изолира веригата от основното захранване, осигурявайки допълнителен слой за безопасност.Слизайки надолу на напрежението, трансформаторът гарантира, че токоизправителят работи ефективно, като свежда до минимум риска от шипове на напрежение или скокове, които биха могли да повредят деликатните електронни компоненти.Този етап на подготовка е важен за приготвяне на входния променлив ток за следващия процес на коригиране.

2. Диодно активиране по време на положителни и отрицателни полуцикли

3. Филтриране на кондензатора

Посоченият изход на този етап, макар и еднопосочен, все още съдържа колебания или пулсации поради редуващия се характер на оригиналния вход на променлив ток.За да изгладите тези пулсации и да се произведе по -стабилно постояннотоково напрежение, кондензатор се поставя през изхода на изправител.Кондензаторът работи, като зарежда, когато ректифицираното напрежение достигне своя пик и изхвърляне, когато напрежението спадне.Този процес запълва пропуските между импулсите на ректифицираната форма на вълната, като ефективно намалява вариациите на напрежението.Резултатът е много по -плавен DC изход за захранване на чувствителни електронни устройства.В приложения, изискващи прецизност, като медицинско оборудване, комуникационни устройства и микроконтролери, този етап на филтриране гарантира, че доставеното напрежение остава стабилно и надеждно.

4. Стабилизиране на напрежението

Дори след филтриране, незначителни колебания или нередности могат да продължат да съществуват в изхода на постоянен ток.За по -нататъшно прецизиране на качеството на напрежението, често се използват допълнителни компоненти за стабилизиране на напрежението, като регулатори на напрежението или по -напреднали филтриращи вериги.Регулаторите на напрежението са проектирани да поддържат постоянно изходно напрежение, дори ако входното напрежение или условията на натоварване варират.Тази стабилизация е важна за устройства, които изискват точно и постоянно захранване на напрежението, като процесори, сензори или модули за памет.Като гарантира, че изходното напрежение остава в прецизен диапазон, този етап повишава производителността и дълголетието на устройствата, захранвани от изправител.

Целият оперативен процес на пълния мостов изправител е проектиран, за да увеличи максимална енергийна ефективност, като същевременно свежда до минимум загубата на мощност.Използвайки както положителните, така и отрицателните половини на входа на променлив ток, токоизправителният директор постига по-голяма ефективност в сравнение с полуновите токоизправители, които използват само половината от формата на вълна на променлив ток.Освен това, систематичният подход за трансформиране, коригиране, филтриране и стабилизиране на входа гарантира, че изходът е не само стабилен, но и безопасен за използване с деликатни електронни компоненти.Чрез този четирифазен процес пълният мостов изправител осигурява надеждно и ефективно захранване на постоянен ток, за широк спектър от електронни устройства и системи.Чрез доставяне на постоянен и стабилен изход на постоянен ток, токоизправителните се предпазват от чувствителните вериги срещу колебанията на напрежението и осигуряват правилното функциониране и разширен живот на устройствата, които захранва.Това го прави важен компонент в съвременните дизайни на захранване.

Пълна вълнова мостова токоизправител на върха на обратното напрежение (PIV)

Върховното обратното напрежение (PIV), спецификация за диоди, използвани в токоизправител на мост с пълна вълна, тъй като определя способността им да издържат на максималното обратното напрежение по време на периоди на провокиране.PIV гарантира, че диодите могат да се справят с най -високото напрежение, което могат да изпитат в обратни пристрастия, без да се провалят или да се разпаднат.Този параметър се използва при високо напрежение или промишлени приложения, където веригите са изложени на нива на напрежение и колебания.Разбирането на PIV помага за проектиране на токоизправители, които са не само ефективни, но и трайни и надеждни при различни работни условия.

Изчисляване и прилагане на PIV

Фигура 6. Практически диоден модел с изчисляване на PIV

PIV за всеки диод в токоизправител на мост с пълна вълна е максималното обратното напрежение, което диодът трябва да блокира по време на работа.Тази стойност е равна на върховото променливо напрежение на захранването, което може да бъде изчислено чрез умножаване на напрежението на RMS (коренно средно квадрат) с квадратния корен 2. Например, ако напрежението на променливотоковото захранване е 230 волта, върховото напрежение ще бъдеса приблизително 325 волта (230 × √2).Следователно, оценката на PIV за всеки диод в изправителя трябва да бъде най -малко 325 волта, за да издържа безопасно това максимално напрежение без повреда.

В вериги, където се използва трансформатор за засилване или оттегляне на входното напрежение, изчислението на PIV също трябва да отчита трансформираното напрежение.Например, ако трансформаторът стъпва на напрежението до 120 волта променлив ток, върховото напрежение става приблизително 170 волта (120 × √2), а диодите трябва да имат рейтинг на PIV от поне 170 волта.Гарантирайки, че оценката на PIV на всеки диод съвпада или надвишава изчисленото пиково напрежение, за да се предотвратят обратни токове на изтичане и да се предпазят токоизправител от повреди, причинени от условия на пренапрежение.

Подбор и издръжливост на диодите въз основа на PIV

Изборът на диоди с подходяща PIV рейтинг е важна стъпка за осигуряване на дългосрочната издръжливост и надеждност на токоизправител на мост с пълна вълна.Диодите с PIV оценки по -високи от изчисленото пиково напрежение осигуряват допълнителен марж на безопасност, което прави веригата по -здрава спрямо неочаквани шипове на напрежение или скокове в захранването на променлив ток.Този буфер за безопасност е чудесен в промишлени и приложения с висока мощност, където колебанията на електроенергията са по-чести и тежки.

Използването на диоди с недостатъчни оценки на PIV може да доведе до чести повреди, тъй като диодите може да не могат да блокират обратните напрежения по време на работа.С течение на времето това може да причини прегряване, повреда на други компоненти във веригата и дори обща повреда на изправител.За разлика от тях, диодите с подходящо оценени или леко пренаместени стойности на PIV помагат да се гарантира, че изправител може да издържи на работни условия и да удължи общия си живот.

Въздействие върху ефективността на токоизправителя и дълголетието

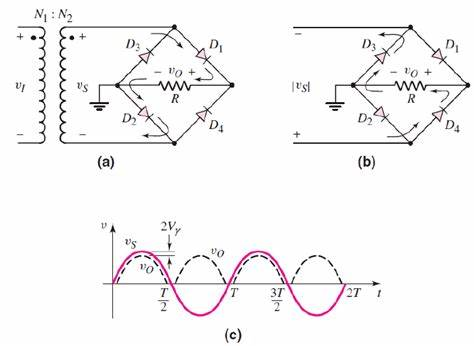

Фигура 7. Верига за токоизправител на мостови мостове и форма на изходна вълна

Производителността и дълголетието на токоизправител на мост с пълна вълна са силно зависими от оценките на PIV на неговите диоди.Когато се използват диоди с адекватни оценки на PIV, те допринасят за цялостната устойчивост на веригата, което му позволява да функционира надеждно дори при предизвикателни условия.Тази надеждност е чудесна в приложенията стабилност на мощността, като медицинско оборудване, комуникационни системи и индустриални машини.

Ако диодите са правилно оценени, те предотвратяват обратни токове на изтичане и електрически срив, като гарантират постоянен и постоянен изход на постоянен ток.Тази стабилност не само защитава чувствителните компоненти надолу по веригата, но също така свежда до минимум изискванията за поддръжка и намалява риска от скъп престой на системата.Освен това, правилният избор на PIV позволява на токоизправителя да се справи с случайни скокове или ненормални колебания на напрежението, без да се компрометира неговата цялост или ефективност.

Кондензатор филтър в мостови мостове с пълни вълни

Интеграцията на кондензатор филтър в токоизправители на мостови мостове е подобрение, което повишава качеството на изходния директен ток (DC).Пълновълни мостови токоизправители ефективно преобразуват променлив ток (AC) в DC, но непосредственият изход не е гладък, стабилен DC.Вместо това това е пулсираща DC форма на вълната, характеризираща се с периодични пикове и корита.Това колебание може да причини проблеми за чувствителни електронни устройства, които изискват постоянно и стабилно напрежение, за да функционират надеждно.За да се справи с това ограничение и да подобри изхода на токоизправител, се добавя филтър за кондензатор.Способността на кондензатора да съхранява и освобождава електрическата енергия постепенно помага да се изгладят тези колебания, като произвежда по -чисто и по -стабилно постояннотоково напрежение.

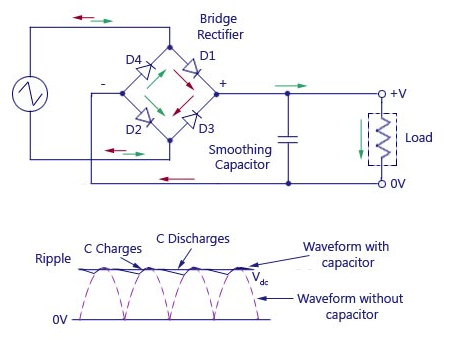

Фигура 8. Пълно вълнов токоизправител с кондензатор филтър

Роля и механизъм на кондензаторните филтри

Основната цел на кондензатора в токоизправител на мостови мостове е да намали пулсацията и да стабилизира изходното напрежение.Ripple се отнася до малкия, остатъчен променлив компонент, който остава наслагван на ректифицирания изход на постоянен ток.Тази пулсация възниква, тъй като процесът на коригиране преобразува редуващите се положителни и отрицателни половини на формата на променлива вълна в пулсиращ DC, но не елиминира напълно колебанията на напрежението.Филтърът на кондензатора работи чрез зареждане към върховото напрежение на ректифицираната форма на вълната, когато диодите се провеждат и след това се изхвърлят, за да поддържат напрежението, когато диодите не се провеждат.

Този механизъм за освобождаване на заряд гарантира, че напрежението през натоварването остава относително постоянно, дори когато ректифицираното променливо напрежение спада между пиковете.Кондензаторът запълва празнините между импулсите на поправен DC, изглаждайки формата на вълната и намалявайки пулсацията.Резултатът е много по -стабилен изход на постоянен ток, който е необходим за захранване на чувствителни електронни устройства като микроконтролери, сензори и комуникационни системи, където дори незначителни вариации на напрежението могат да доведат до проблеми с производителността.

Подобряване на стабилността на изхода с по -големи кондензатори

Стойността на капацитета на филтърния кондензатор играе роля за определяне на ефективността на намаляването на пулсацията.По-големият кондензатор има по-голям капацитет за съхранение на заряд, който му позволява да поддържа по-ефективно нивата на напрежението по време на фазите на променлив ток на цикъла на променлив ток.Този увеличен капацитет за съхранение свежда до минимум спада на напрежението между пиковете на ректифицирания изход, което води до по -гладка и по -стабилна DC вълна.Колкото по -голям е капацитетът, толкова по -добър кондензаторът може да компенсира колебанията в ректифицираното напрежение, намалявайки амплитудата на пулсацията.

Изборът на размера на кондензатора обаче включва компромиси.Въпреки че по -големият кондензатор може да подобри стабилността, той също заема повече физическо пространство, увеличава разходите и може да изисква по -дълго време за зареждане.Следователно, трябва да балансирате тези фактори, като изберете размер на кондензатора, който отговаря на специфичните изисквания на приложението.За високоточни електронни приложения, като медицинско оборудване или лабораторни инструменти, по-големите кондензатори често се предпочитат да гарантират най-високото ниво на стабилност и производителност на напрежението.

Ползи

В практическа настройка кондензаторът е свързан успоредно на натоварването през изходните клеми на изправеника.Тази конфигурация позволява на кондензатора да действа като буфер, като абсорбира внезапни промени в напрежението и предпазва натоварването от тези колебания.Чрез поддържане на стабилно изходно напрежение, кондензаторният филтър повишава работата на изправител и предотвратява повреда на компонентите надолу по веригата, причинени от излагане на непоследователни напрежения.Едно от предимствата на филтрирането на кондензаторите е разширеният живот на електронните компоненти.Устройствата, подложени на пулсации или колебателни напрежения, са склонни да се износват по -бързо, тъй като компонентите непрекъснато се стресират от вариациите.По -гладният изход на DC, осигурен от филтъра за кондензатор, намалява това напрежение, подобрявайки надеждността и издръжливостта на общата система.

Подобрената стабилност на напрежението е особено голяма в приложения като зарядни устройства за батерии, където е необходимо прецизно и постоянно напрежение за безопасно и ефективно зареждане на батерии.Едно колебание на напрежението може да повреди батерията или да намали живота му.По същия начин, други електронни устройства като усилватели, процесори и комуникационно оборудване зависят от гладката DC мощност да функционират правилно.В тези случаи филтърът на кондензатора не само повишава производителността на устройството, но и осигурява дългосрочната му надеждност.

Предимства на пълните мостови изправители

Пълните мостови токоизправители са широко признати заради многобройните си предимства, което ги прави предпочитан избор в различни електронни приложения.Тяхната способност да преобразуват ефективно променлив ток (AC) в директен ток (DC), комбинирана с рентабилни и високоефективни характеристики, ги прави да се открояват в сравнение с други методи за отстраняване.По -долу изследваме основните предимства на пълните мостови токоизправители по -подробно.

Елиминиране на трансформатора на центрове

Едно предимство на пълните мостови токоизправители е, че те елиминират необходимостта от трансформатор на центрове, като опростяват дизайна на веригата и намаляват разходите.Трансформатор на централно докосване, необходим в някои конфигурации на токоизправител, като токоизправители с пълна вълна, разполагат с вторична намотка с връзка със средна точка (централен кран).Проектирането и производството на такива трансформатори може да бъде сложно и скъпо, тъй като намотката трябва да бъде разделена равномерно и точно, за да се осигури балансирана производителност.

Чрез премахване на изискването за централен кран, пълните мостови изправители оптимизират архитектурата на веригата.Това опростяване води до трансформатори, които са по-лесни и по-малко скъпи за производство, тъй като те вече не изискват допълнителната намотка за докосване на центрове.Освен това отсъствието на централен кран намалява размера и теглото на трансформатора, което прави пълните мостови изправители по -подходящи за компактни и леки дизайни.В резултат на това тези токоизправители предлагат както икономически, така и практически предимства, особено в приложения, където разходите и простотата са ключови съображения.

Увеличено изходно напрежение

Пълните мостови токоизправители се възползват изцяло както от положителните, така и от отрицателните половини на формата на вълна на променлив ток, като ефективно удвояват честотата на ректифицирания изход в сравнение с токоизправителите на половин вълна.Това увеличено използване на променливотоковия сигнал води до по -високо напрежение на изхода на постоянен ток за същото вторично напрежение на трансформатора.За разлика от това, токоизправителите на половин вълна използват само половината от цикъла на променлив ток, което води до по-ниска ефективност и изходно напрежение.

Тази характеристика на пълните мостови изправители ги прави идеални за приложения, където е необходим по -висок изход на постоянен ток.Чрез генериране на по -съществено и непрекъснато постояннотоково напрежение, пълните мостови изправители подобряват ефективността на процеса на преобразуване на мощността.Това предимство е полезно в устройства като захранващи устройства за комуникационни системи, промишлено оборудване и вериги за зареждане на батерии, където по -високият и по -последователен изход на постоянен ток повишава общата производителност.

По -ниски изисквания за върхово напрежение на върха

Друго предимство на пълните мостови токоизправители са техните намалени изисквания за върхово напрежение (PIV) за диодите.В токоизправител с пълна вълна с централно изпъване всеки диод трябва да издържа на цялото пиково напрежение на вторичната намотка на трансформатора в обратни отклонения.Въпреки това, в пълен мостов изправител, всеки диод трябва само да блокира половината от това пиково напрежение, тъй като напрежението се споделя през диодите по време на работа.

Това намалено напрежение на напрежението позволява използването на диоди с по-ниски оценки на PIV, които често са по-евтини от техните колеги с висока PIV.Позволявайки да използват по-рентабилни диоди, без да се жертват ефективността или надеждността, пълните мостови токоизправители предлагат ясна икономическа полза.Това ги прави предпочитан избор както в нискотарифната потребителска електроника, така и в мащабните индустриални системи, където минимизирането на разходите, без да се компрометира качеството, е от съществено значение.

По -гладък изход на постоянен ток и по -висок фактор на използване на трансформатора

Едно от отличителните предимства на пълните мостови изправители е способността им да произвеждат по -плавен изход на постоянен ток.Посоченият изход на пълен мостов изправител има по-нисък коефициент на пулсация в сравнение с токоизправителите на половин вълна, което означава по-стабилно и постоянно постояннотоково напрежение.Този по -плавен изход е важен за чувствителни електронни устройства, като микроконтролери, сензори и комуникационно оборудване, които изискват стабилна мощност за надеждна работа.

Освен това, пълните мостови изправители предлагат по -висок коефициент на използване на трансформатора (TUF), мярка за това колко ефективно се използва капацитетът на трансформатора за доставяне на мощност към товара.Пълната конфигурация на моста гарантира, че трансформаторът е активен по време на двете половини на цикъла на променлив ток, като увеличи максимално способността си за доставка на мощност.По -високият TUF не само подобрява енергийната ефективност, но също така намалява размера и цената на трансформатора, тъй като се използва пълният му потенциал.Тази комбинация от по-плавен изход на постоянен ток и по-добро използване на трансформаторите прави пълните мостови токоизправители енергийно ефективен и практически избор за съвременни електронни системи.

Недостатъци на пълните мостови изправители

Пълните мостови токоизправители са високоефективни и широко използвани в много приложения поради способността им да използват и двете половини на формата на променлив ток.Те обаче идват със специфични недостатъци, които могат да повлияят на тяхната практичност в определени ситуации.Разбирането на тези недостатъци е важно за избора на подходящия метод за коригиране въз основа на нуждите на дадено приложение.По -долу са основните недостатъци на пълните мостови изправители, обяснени подробно.

Повишена сложност и цена на схемата

Един от недостатъците на токоизправител на пълен мост е увеличената му сложност на веригата в сравнение с по-прости методи за коригиране, като например токоизправител на половин вълна.Пълен мостов изправител изисква четири диода да функционира, докато токоизправител на половин вълна се нуждае само от един.Включването на тези допълнителни компоненти прави дизайна на схемата по -сложен, като изисква повече връзки и пространство.За компактни електронни устройства, където минимизирането на размера на веригата е приоритет, по -големият размер и увеличения брой компоненти могат да представляват предизвикателства пред дизайна.

Коефициентът на разходите е друго съображение.Всеки диод добавя към материалните разходи, а увеличения брой компоненти повишава общата цена на производството.Освен това, по -сложният дизайн означава повече потенциални точки на повреда, което може да усложни отстраняване на неизправности и поддръжка.За индустриите или приложенията, при които е ключова ефективност и простота, добавените разходи и сложност на пълния мостов изправител може да го направят по-малко привлекателен.

По -голям спад на напрежението на изхода

В пълен мостов изправител токът преминава през два диода по време на всеки половин цикъл на входа на променлив ток.Всеки от тези диоди въвежда спад на напрежението напред, който е около 0,7 волта за стандартни силициеви диоди.В резултат на това общият спад на напрежението на цикъл е приблизително 1,4 волта.Този спад е по-малък в приложенията с високо напрежение, но се превръща в сериозен проблем в системите с ниско напрежение, където е необходимо запазване на възможно най-много входно напрежение.

Намаленото изходно напрежение, причинено от този спад на напрежението, може да повлияе негативно на общата ефективност на токоизправителя, особено при сценарии, при които всяка част от напрежението е важна.За устройства с ниска мощност или ниско напрежение могат да се изискват допълнителни стъпки, като повишаване на напрежението, за да се използва изходът.Тези допълнителни етапи не само увеличават разходите и сложността на системата, но могат също така да въведат допълнителни загуби на енергия.

Компрометирана ефективност поради спад на напрежението

Спадът на напрежението през диодите не само намалява изходното напрежение, но също така допринася за загубите на ефективност под формата на пропилена енергия.Тази енергия се разсейва като топлина, която не допринася за захранването на товара, а вместо това намалява общата енергийна ефективност на системата.Тази загуба е чудесна в чувствителните към мощността приложения, като устройства с батерия или системи за възобновяема енергия, където запазването на енергията е основен приоритет.

При дизайни с висока ефективност дори и малките загуби на енергия могат да се увеличат с течение на времето, което води до по-високи оперативни разходи и по-ниска обща ефективност на системата.Трябва да отчетете тези загуби, когато обмисляте използването на пълен мостов изправител и може да се наложи да изследвате алтернативни методи за коригиране или по -ефективни диоди, като диоди на Schottky, за да сведете до минимум въздействието на спада на напрежението.

Повишено разсейване на топлина и нужди от термично управление

Топлината, генерирана от спада на напрежението през диодите, въвежда допълнителни предизвикателства за дизайна.Тъй като токът протича през диодите, енергията, загубена като топлина, трябва да се управлява ефективно, за да се предотврати прегряването.В приложения с висока мощност или среда с ограничени опции за охлаждане това става проблем.Ако топлината не се разсее адекватно, това може да доведе до топлинно напрежение върху диодите, намалявайки живота им и надеждността.

Термичните решения за управление, като радиаторни минки, вентилатори или усъвършенствани охлаждащи системи, могат да се изискват, за да се поддържа токоизправителният директор в рамките на безопасни температурни граници.Тези мерки обаче добавят допълнителна цена и сложност на системата.Лошото управление на термика може да ускори износването на компоненти, увеличавайки вероятността от повреди на системата и налага по -честа поддръжка или подмяна.

Загриженост за надеждност и поддръжка

Разчитането на четири диода в пълен мостов изправител въвежда степен на взаимозависимост, която може да компрометира надеждността на системата.Неуспехът на всеки един диод нарушава целия процес на коригиране, което води до загуба на функционалност.Това прави полезно използването на висококачествени диоди и проектиране на веригата с адекватни механизми за защита, като предпазители или потискане на пренапрежение, за да се предотврати повреди, причинени от шипове на напрежение или други аномалии.

Необходимостта от редовна поддръжка, за да се гарантира, че всички диоди функционират правилно към оперативните режийни разходи.Това е вярно в системите, при които престойът не е приемлив, като индустриална автоматизация или медицинско оборудване.В тези случаи са необходими планирани проверки и подмяна на компоненти, за да се поддържа постоянна ефективност, увеличавайки дългосрочните разходи и усилията за поддръжка.

Мостов токоизправител срещу пълен мостов токоизправител

Термините мостови изправители и токоизправител на пълен мост често се използват взаимозаменяемо и се отнасят до същата конфигурация на изправител.И двете описват схема, която използва четири диода, подредени в мост за преобразуване на променлив ток (AC) в директен ток (DC).Този тип токоизправител е стандартен дизайн в електрониката на мощността, известен със своята ефективност и способност да използва цялата форма на променлив ток за коригиране на пълна вълна.Мостовият изправител е всяка верига на токоизправител, която образува мост, използвайки компонентите си за постигане на пълна вълна.Терминът пълен мостов изправител е по -специфичен и подчертава стандартния дизайн, използвайки четири диода.В повечето практически дискусии двата термина означават едно и също нещо и се използват за описание на една и съща схема.Този дизайн е предпочитан, тъй като той преобразува и двете половини на формата на вълна на променлив ток в еднопосочен изход на постоянен ток, което го прави по-ефективен от токоизправителите на половин вълна.

Пълният мостов изправител е важен в веригите за захранване, тъй като осигурява стабилен и надежден постоянен ток, който е необходим за правилното функциониране на електронните устройства.Способността му да увеличи максимално използването на входния променлив сигнал, като в същото време минимизира загубата на напрежение го прави идеален за приложения с висока мощност.Тази конфигурация обикновено се използва в системи като компютърни захранвания, зарядни устройства за батерии и други устройства, изискващи чиста и стабилна DC мощност.Основните предимства на пълния мостов изправител включват по-висока ефективност и повишено изходно напрежение в сравнение с токоизправителите на половин вълна.Използвайки и двете половини на формата на променлив ток, той удвоява изходната честота, опростявайки процеса на филтриране, необходим за изглаждане на DC изхода.Този дизайн също така повишава енергийната ефективност и гарантира по -последователно изходно напрежение, което го прави предпочитан избор в съвременните системи за преобразуване на енергия.Мостов токоизправител и пълен мостов изправител се отнасят до същата верига, използвана за преобразуване на AC в DC.Този дизайн е ефективен, надежден и широко използван в веригите за захранване за различни електронни устройства.Способността му да осигурява стабилна DC мощност с минимални загуби го прави отличен компонент в съвременната електроника.

Половин мостов изправител срещу пълен мостов токоизправител

Когато сравнявате токоизправителите на половин мост и пълните мостови токоизправители, е необходимо да се разберат разликите в техния дизайн, работа и производителност.Тези разграничения влияят на тяхната пригодност за различни приложения, особено по отношение на изходното напрежение, ефективността и стабилността.Докато и двата токоизправители служат на една и съща цел, преобразуването на редуващи се ток (AC) за насочване на ток (DC) техните конфигурации и поведение варират, влияещи върху практическото им използване в електронните системи.

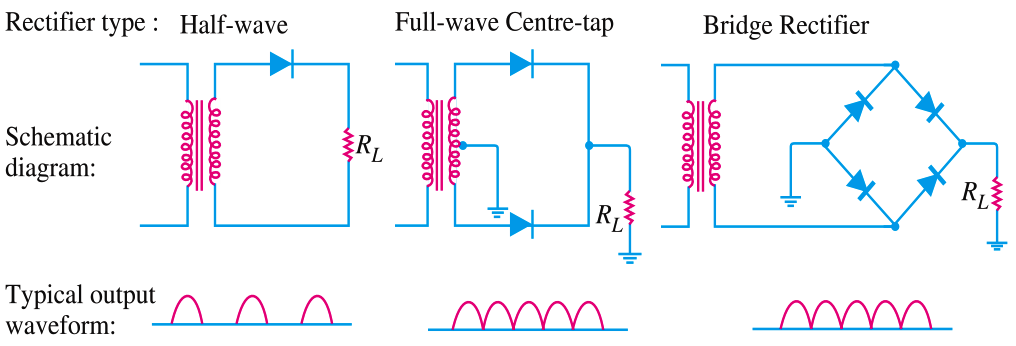

Фигура 9. Конфигурации на токоизправител на половин вълна, пълна вълна и конфигурация на токоизправител на мостови мостове

Конфигурация и функциониране

Пълният мостов изправител, често просто наричан мостов изправител, се състои от четири диода, подредени в конфигурация на моста.Този дизайн позволява на изправителя да преобразува както положителната, така и отрицателната половина на входната форма на променлив ток в еднопосочен DC изход.Независимо дали входът е в положителния или отрицателния полу-цикъл, два от четирите диода в мостовото поведение, като се гарантира, че полярността на изхода остава постоянна.Тази способност за използване на цялата форма на променлив ток води до по -голяма ефективност и по -плавен изход в сравнение с други методи на коригиране.

За разлика от това, токоизправител на половин мост използва само два диода, заедно с трансформатор с центрове.Централният кран действа като неутрална точка, разделяйки вторичната намотка на трансформатора на две равни части.По време на експлоатация един диод се провежда по време на положителния полу-цикъл на входа на променлив ток, докато другият диод се провежда по време на отрицателния полу-цикъл.Тъй като само половината от формата на променлив ток се използва наведнъж, изходът от полуокотател на половин мост е по -малко ефективен, тъй като изхвърля половината от наличната мощност.

Докато пълните мостови токоизправители елиминират необходимостта от трансформатор с центрове, който опростява дизайна на веригата и намалява разходите, полуразправиерите на половин мост разчитат много на този централен кран за работа.Това разчитане увеличава сложността на дизайна на трансформатора и ограничава тяхната ефективност в определени приложения, което прави пълните мостови токоизправители по-практическият избор за съвременни, високоефективни вериги.

Изходно напрежение и стабилност

Основно предимство на пълния мостов токоизправител е способността му да използва и двете половини на формата на вълна на променлив ток, което увеличава изходното напрежение.Това също удвоява честотата на ректифицирания DC, което води до по -плавен изход с по -малко колебания или пулсации.Намаленото напрежение на пулсацията е важно за чувствителни електронни устройства, като компютри, медицинско оборудване и комуникационни системи, които изискват стабилно и постоянно захранване на постоянен ток, за да функционират надеждно.

За разлика от това, токоизправител на половин мост произвежда по -ниско изходно напрежение, тъй като той използва само половината от формата на променлив ток по време на всеки цикъл.Това води до по -пулсиращ DC изход с по -високо съдържание на пулсации, което може да причини нестабилност и неефективност в приложенията, изискващи плавно захранване.По -високото напрежение на пулсации налага допълнителни филтриращи компоненти, като кондензатори, за да се изглади изхода, което може да увеличи разходите и сложността в системите.За приложения, които изискват висок и стабилен изход, пълните мостови токоизправители са предпочитаният избор.Въпреки това, при по -малко взискателни сценарии, при които могат да се понасят незначителни колебания в напрежението, може да е достатъчен половин мостов мост.

Ефективност и използване на трансформаторите

Коефициентът на използване на трансформатора (TUF) е важна мярка за това колко ефективно изправител използва капацитета на трансформатора да достави мощност към натоварването.Пълните мостови токоизправители имат по-висок TUF, тъй като те използват и двете половини на входната форма на променлив ток, без да изискват трансформатор с центрове.Това ги прави по своята същност по -ефективни, което позволява по -добро доставяне на енергия и намалени загуби на енергия.

За разлика от това, полумосерите на половин мост често имат по-нисък TUF поради зависимостта си от трансформатор с центрове.Централният кран намалява ефективното използване на вторичната намотка на трансформатора, което води до повишени загуби на енергия.Проектирането на трансформатор с центрове е по-сложен и скъпо, като допълнително намалява общата рентабилност на полузащитниците на половин мост в много сценарии.За приложения с висока мощност, при които са необходими ефективност и консервация на енергия, пълните мостови токоизправители превъзхождат своите колеги от половин мост.Въпреки това, в по-прости, приложения с ниска мощност, при които ефективността е по-малка от притесненията, токоизправителите на половин мост все още могат да бъдат жизнеспособна опция.

Годност за приложения

Пълните мостови токоизправители се използват широко в приложения, където са важни високите мощности, стабилната продукция и надеждността.Те включват индустриални захранвания, зарядни устройства за батерии, възобновяеми енергийни системи и електронни устройства, които изискват постоянна постоянен ток.Способността им да произвеждат гладък и ефективен изход ги прави полезни в среди, където производителността и стабилността не могат да бъдат компрометирани.

От друга страна, токоизправителите на половин мост се намират по-често в приложения с ниска мощност, където разходите и простотата имат предимство пред ефективността.Тези приложения включват малки домакински уреди, играчки и други устройства, при които въздействието на по -високото напрежение на пулсацията и по -ниското изходно напрежение е незначително.В такива случаи простотата и по -ниската цена на токоизправителя на половин мост я правят практическо решение.

Пълно вълнова токоизправител срещу централен токоизправител за докосване

Когато сравнявате токоизправителите на пълна вълна, по -специално мостовият изправител, до централните токопоставки, разбирането на разликите им в дизайна, производителността и разходите.Тези токоизправители постигат същата цел, преобразувайки AC в DC, но техните конфигурации, ефективност и приложения варират.Изследвайки техните структурни и експлоатационни нюанси, можем да определим кой токоизправител е по-подходящ за специфични нужди, балансиращи фактори като ефективност, надеждност и ефективност на разходите.

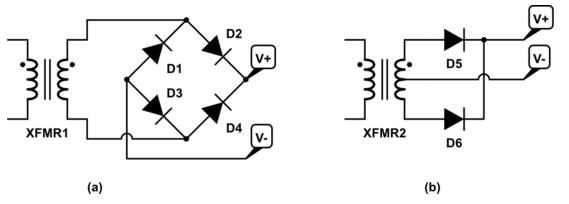

Фигура 10. Пълно вълнообразни мостови изправители спрямо схематични схема на токоизправител на центрове

Дизайн и структурни разлики

Пълният вълнов мостов изправител използва четири диода, подредени в конфигурация на моста, за да коригира и двете половини на формата на променлив ток.Този дизайн елиминира необходимостта от трансформатор с центрове, който опростява веригата и намалява разходите, свързани с производството на трансформатори.По време на експлоатация два диода провеждат ток по време на положителния полуциклет на входа на променлив ток, докато другите два диода се провеждат по време на отрицателния половин цикъл.Това гарантира, че се използва цялата форма на променлив ток, което води до ефективно преобразуване на мощността и постоянна полярност в изхода на постоянен ток.

От друга страна, централният токоизправител за докосване разчита на трансформатор с централен кран върху вторичната си намотка.Този централен кран служи като неутрална точка, която разделя изхода на трансформатора на две равни половини, всяка от които се отстранява от един от двата диода във веригата.По време на положителния полу-цикъл на входа на променлив ток, един диод се провежда, докато по време на отрицателния полу-цикъл, другият диод се провежда.Въпреки това, тъй като централният кран ефективно разделя изхода на трансформатора, всеки диод в централния токоизправител за докосване на крана само поправя половината от общото напрежение.Тази разлика в дизайна означава, че мостовият изправител може да използва по -опростен трансформатор без централен кран, което е изгодно за приложенията, където разходите и сложността са опасения.Междувременно зависимостта на токоизправител на центъра от специализиран трансформатор го прави по -малко универсален и потенциално по -скъп за изпълнение.

Производителност и ефективност

По отношение на производителността, токоизправителният мост с пълна вълна като цяло е по -ефективен, тъй като използва цялата форма на променлив ток.Използвайки цялото вторично напрежение на трансформатора, мостовият изправител произвежда по -висок изход на постоянен ток за същите спецификации на трансформатора в сравнение с токоизправител на централния кран.Това се превръща в по -добра ефективност на преобразуване на напрежение, по -плавен изход на постоянен ток и по -високо средно напрежение.Тези характеристики правят мостовия изправител по -добър избор за приложения, изискващи стабилен и висок изход на постоянен ток, като захранващи устройства за промишлено оборудване или чувствителни електронни устройства.

Централният токоизправител за докосване, макар и ефективен, е по -малко ефективен поради своите ограничения на дизайна.Тъй като всеки диод коригира само половината от изходното напрежение на трансформатора, общият изход на постоянен ток е по -нисък за същия вход на трансформатора.Дизайнът на разделения трансформатор и по -високите изисквания за обратното напрежение (PIV) на диодите допринасят за загубите на енергия и правят системата по -малко ефективна.Тази по-ниска ефективност и намаленото изходно напрежение правят централния токоизправител на крана по-малко подходящ за приложения с високо търсене, където всеки бит мощност трябва да бъде оптимизиран.Друг аспект на ефективността е факторът на пулсацията, който измерва количеството на пулсацията на променлив ток, наложено на изхода на постоянен ток.Мостовите токоизправители имат по -нисък коефициент на пулсации, произвеждайки по -плавен постоянен ток в сравнение с токоизправителите на централния кран.По -гладният изход от мостовия изправител намалява необходимостта от обширно филтриране, като допълнително подобрява неговата ефективност и надеждност.

Напрежение на напрежението и последици за разходите

Напрежението на напрежението върху диодите в тези две конфигурации е фактор за тяхната цена и надеждност.В мостовия изправител всеки диод е подложен на само половината от върховото променливо напрежение по време на непроводящата му фаза.Това намалено напрежение на напрежението позволява използването на диоди с по-ниска оценка, които са по-евтини и по-лесни за източник.По -ниският стрес също намалява вероятността от повреда на диода, засилвайки общата надеждност и дълголетието на изправител.

За разлика от тях, централният токоизправител на крана поставя по -високи изисквания на напрежението на своите диоди.Всеки диод трябва да блокира пълното върхово напрежение на половината от изхода на трансформатора, изискващ по-високо оценени и по-здрави диоди.Тези диоди са по -скъпи, увеличавайки общата цена на токоизправител.По -високото напрежение на напрежението върху диодите генерира повече топлина, което се налага по -добри разтвори за термично управление, като радиаторни мивки, за да се предотврати прегряване и осигуряване на надеждна работа.Това добавя допълнителна сложност и цена на системата.

Приложимост на приложението

Пълният вълнов мост изправител е добре подходящ за ефективност на приложения, високо изходно напрежение и ефективност на разходите.Способността му да използва по-опростен трансформатор и диоди с по-ниска оценка го прави предпочитан избор в съвременната електроника, включително индустриални захранвания, системи за възобновяема енергия и вериги за зареждане на батерии.Неговият по -плавен изход на постоянен ток и намален фактор на пулсации го правят идеален за чувствителни електронни устройства, които изискват стабилна и постоянна мощност.

Централният токоизправител за докосване, макар и по-малко ефективен, все още може да намери употреба в приложения, при които трансформаторът с центрове вече е част от дизайна или където изискванията за изходно напрежение са по-ниски.Обикновено се използва в по -стари дизайни или ситуации, при които изходът на трансформатора е естествено разделен, като например в аудио оборудване или специфични наследени системи.Ограниченията му в ефективността и разходите обаче го правят по -малко конкурентен в по -новите, по -взискателни приложения.

Приложения на мостови мостове с пълна вълна

Пълните вълни мостови изправители играят роля в широк спектър от приложения, които изискват преобразуване на променлив ток (AC) за директен ток (DC).Способността им да осигуряват гладък и стабилен постоянен ток ги прави страхотни в много електронни системи, от захранване на малки устройства до поддържане на мащабни индустриални машини.По-долу са някои от най-често срещаните приложения на мостовите токоизправители с пълна вълна, обяснени подробно.

Вериги за зареждане на батерията

Пълните вълни мостови токоизправители са важен компонент в веригите за зареждане на батерията, които се използват широко за зареждане на преносими устройства като смартфони, лаптопи и банки за захранване.В тези вериги изправител преобразува променлив ток от захранването на мрежата в постоянен ток, което е формата на електрически батерии, изискваща за зареждане.Чрез ефективно използване на двете половини на формата на вълна на променлив ток, изправителът осигурява постоянен поток на мощност на постоянен ток, намалявайки времето за зареждане и загубата на енергия.Този стабилен и постоянен изход на постоянен ток се използва за безопасността и дълголетието на батериите.Нерегулярният или пулсиращ DC може да причини прегряване или повреда на клетките на батерията, докато гладкият изход от токоизправител на мост с пълна вълна предотвратява тези проблеми.Тези токоизправители се намират и в системите за зареждане на батерията за електрически превозни средства за осигуряване на оптимална производителност на батерията.

DC захранвания

DC захранването е едно от най-често срещаните приложения на мостовите токоизправители на мостови вълни.Тези токоизправители се използват в адаптери за захранване, индустриални контроли и различни електронни устройства за преобразуване на входа на променлив ток в стабилен изход на постоянен ток.Посоченият постоянен ток се филтрира и регулира, за да отговори на специфичните изисквания на напрежението и тока на свързаните устройства.В индустриалните приложения токоизправителите на мостови мостове са неразделна част от системите, които изискват постоянна и надеждна постоянен ток, като двигателни контролери, системи за автоматизация и машинни инструменти.Възможността за осигуряване на висок, стабилен изход прави тези токоизправители чудесно за захранване на чувствително оборудване, което може да функционира поради колебанията на мощността.Те се използват широко в домакински уреди, медицински изделия и телекомуникационни системи, като гарантират безпроблемна работа и продължителен живот на устройството.

LED вериги на водача

Пълноевълните мостови токоизправители се използват в светодиодни вериги на водача, където те осигуряват стабилно захранване на постоянен ток за LED осветителни системи.Светодиодите работят на DC Power и всякакви колебания или пулсации в доставките могат да причинят трептене или дори трайни щети на светодиодите.Токоизправителът преобразува входа на променлив ток в постоянен изход на постоянен ток, като гарантира, че светодиодите получават постоянен ток.Това приложение е важно в търговските и жилищните осветителни системи, както и в декоративното LED осветление на лентата.Използването на токоизправители на мостови мостове помага за подобряване на продължителността на живота и работата на светодиодите, което ги прави ключов компонент в енергийно ефективни разтвори за осветление.

Непрекъснати захранвания (UPS)

В системите за непрекъснато захранване (UPS), токоизправителите на мостови мостове играят роля при преобразуването на AC в DC, който след това се използва за зареждане на резервната батерия.По време на прекъсване на захранването съхраняваната DC енергия в батерията се преобразува обратно в променлив ток, за да се поддържа непрекъснато захранване.Способността на токоизправителя да осигури постоянен и ефективен постоянен ток гарантира, че батерията остава напълно заредена и готова за употреба.Това приложение е отлично в системите, непрекъснато мощност като болници, центрове за данни и аварийни системи.Поддържайки постоянен поток на мощността, токоизправителите на мостови мостове помагат да се предотврати престой и предпазване на оборудването от повреди, причинени от внезапни прекъсвания на мощността.

Променливо захранване на лабораторната лента

В лабораториите за научни изследвания и разработки променливите захранващи лабораторни захранвания разчитат на токоизправители на мостови мостове, за да осигурят регулируем постоянен ток.Тези захранвания се използват в експериментални настройки, където се изисква прецизен контрол върху напрежението и тока.Токоизправителят гарантира, че входният променлив ток се преобразува в гладък изход на DC, който след това се регулира, за да отговаря на желаните нива.Това приложение е важно при тестване и прототипиране на електронни схеми, тъй като позволява да се симулират различни работни условия и да се прецизира техните дизайни.Високата стабилност и гъвкавост, осигурени от токоизправители на мостови мостове в лабораторни среди.

Преносими зарядни устройства

Пълните вълни мостови изправители са ключов компонент в преносимите зарядни устройства, където те преобразуват променлив ток от електрозахранването в DC, подходящ за устройства за зареждане.Тези токоизправители гарантират, че изходът на постоянен ток е стабилен и в рамките на необходимите граници на напрежение и ток за ефективно и безопасно зареждане.Ефективността на токоизправителите помага да се намалят енергийните отпадъци, което прави зарядни по-екологични и рентабилни.От смартфони и таблети до безжични слушалки и електроинструменти, преносимите зарядни устройства зависят от надеждните характеристики на токоизправителите на мостови мостове, за да осигурят постоянна мощност.

SCR-базирани токоизправители на пълна вълна

В системите за коригиране, базирани на SCR, токоизправителите на мостови мостове използват силиконови контролирани токоизправители (SCRs), за да осигурят прецизно напрежение и контрол на тока.Тези токоизправители се използват в приложения, при които се изисква променлив изход на постоянен ток, като например в промишлени машини, контролери на скоростта на двигателя и захранване с висока точност.Включването на SCRS позволява динамично регулиране на ректифицираното напрежение, което прави тези системи универсални и подходящи за приложения, изискващи висока точност.Пълновълните мостови токоизправители в тази конфигурация обикновено се използват в среди, където условията на натоварване варират, гарантирайки оптимална производителност и енергийна ефективност.

12V консумативи за LED ленти

Пълновълните мостови токоизправители се използват широко за осигуряване на регулирана 12V DC мощност за LED ленти.Тези системи за осветление обикновено се намират в домове, офиси и декоративни настройки, където е необходима постоянна и надеждна доставка на постоянен ток.Чрез преобразуването на мрежата на мрежата в стабилен изход от 12 V DC, изправителът гарантира, че LED лентите работят без трептене или прегряване.Това приложение е важно в енергийно ефективни осветителни системи, тъй като токоизправителят спомага за подобряване на производителността и живота на светодиодите.

UPS системи

В допълнение към тяхната роля в преобразуването на променлив ток в постоянен ток, токоизправителите на мостови мостове са най-добри в поддържането на непрекъснато захранване в UPS системи.Чрез стабилизиране на изхода на постоянен ток, използван за зареждане на резервната батерия, тези токоизправители помагат да се гарантира, че системата UPS може безпроблемно да преминава към захранване на батерията по време на прекъсвания.Това приложение е особено отлично в критичната за мисията среда, като болници, летища и финансови институции, където непрекъснатото мощност е необходима за безопасност и оперативна приемственост.Надеждността и ефективността на токоизправителя допринасят за цялостната производителност и надеждността на UPS системата.

Заключение

Пълният мостов изправител е ключово устройство за превръщане на AC в DC с голяма ефективност.Той използва пълноценно наличната електрическа енергия, което води до по -висока мощност и по -малка загуба на енергия.Подробната работа на това устройство включва управление на потока на електричество чрез неговите диоди и използване на трансформатори и кондензатори, за да се гарантира, че мощността е гладка и стабилна.Това е важно не само за малката електроника, но и за тежките приложения в индустрията.Въпреки че може да е по -сложен и потенциално по -скъп от по -прости настройки, предимствата му като повече мощност и по -добро използване на енергия го правят най -добър избор за захранване на различни електронни системи.
