LM317K регулатор на напрежението (1.2V-37V): Pinout, цялостно разбиване на листа за данни и ключови приложения

В тази статия ще изследваме мощен инструмент в регулирането на напрежението LM317K.Този регулируем регулатор на напрежението е проектиран да доставя повече от 1,5A товарният ток, като същевременно предлага широк диапазон на изходното напрежение от 1,2 V до 37V.Неговата адаптивност го прави необходим компонент за различни приложения, от захранване на микроконтролерни системи с ниско напрежение до обработка на вериги с висока мощност.Способността на LM317K да прецизира изхода на напрежението само с прост резистивен разделител позволява по-ефективни работни процеси по време на прототипиране и развитие, намалявайки нуждата от множество захранвания.

Каталог

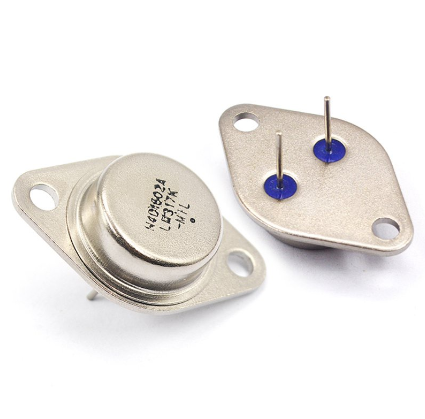

Преглед на LM317K

The LM317K, универсална монолитна интегрална схема се предлага в различни пакети като TO-220, ISOWATT220, TO-3 и D2 PAK.Проектирано да функционира като положителен регулируем регулатор на напрежението, това устройство може да се похвали с способността да достави над 1,5A натоварен ток с изходно напрежение, регулируемо между 1,2 V и 37V.С използването на пряк резистивен разделител за задаване на изходното напрежение, LM317K оптимизира процеса за вас, намалявайки надеждността на множество фиксирани регулатори.

Това устройство се отличава в сценарии, при които точното регулиране на напрежението е задължително.В захранването за електронни устройства поддържането на постоянно напрежение е крайъгълен камък за производителност и дълголетие.Гъвкавостта на LM317K му позволява да се погрижи за широк спектър от устройства, като го позиционира като рентабилен и ефективен избор за вас.Широкият му диапазон на входно напрежение и забележителният капацитет за обработка на тока позволяват безпроблемна интеграция в съществуващите системи.Например при сценарии за зареждане на батерията осигуряването на стабилен и регулируем изход може значително да повиши ефективността на зареждането и да удължи живота на батерията.Лекотата, с която изходното напрежение може да бъде модифицирано с помощта на резистивен разделител подчертава практическата му полезност, привеждане в съответствие с нуждите на различни приложения, както прости, така и сложни.

Оперативната ефективност е запазена марка на LM317K, гарантираща надеждна ефективност при различни условия на натоварване.Тази ефективност допринася за удължаване на експлоатационния живот на електронните системи, като по този начин намалява необходимостта от чести ремонти и поддръжка.Забележителен аспект на неговата ефективност са механизмите за регулиране и защита на топлинното регулиране, вградени в нейния дизайн, предпазващи компонентите от потенциални щети поради прегряване и повишаване на цялостната устойчивост и надеждност на системата.

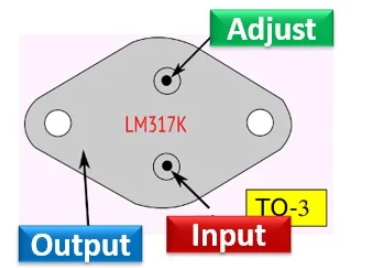

ПИН конфигурация на LM317K

LM317K модели за проектиране

Електрически символ на LM317K

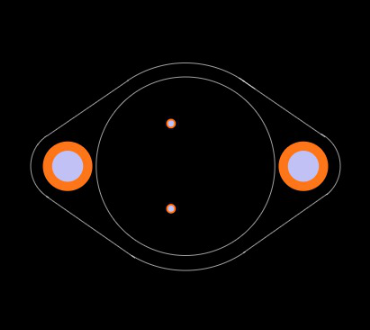

Отпечатък на дъската на LM317K

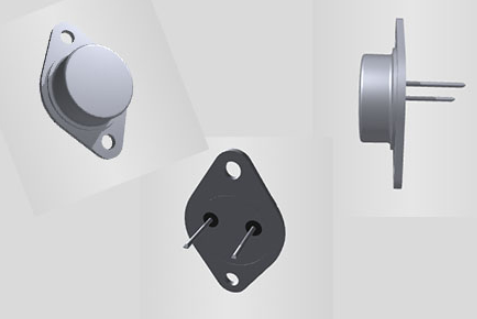

3D визуализация на LM317K

Основни атрибути на LM317K

Функция	Описание
Обхват на изходното напрежение	1.2V до 37V
Изходен ток	Над 1,5а
Регулиране на линията и натоварването	0,10%
Плаваща операция	Подходящ за приложения с високо напрежение
Механизми за защита	Ограничаване на тока, термично изключване и безопасна работа Контрол на площ (SOA)

Технически спецификации

Тип	Параметър
Монтиране	През дупка
Тип монтаж	През дупка
Пакет / случай	TO-204AA, TO-3
Брой щифтове	2
Тегло	6.40101g
Работна температура	0 ° C ~ 125 ° C.
Опаковане	Насипно състояние
Толерантност	5%
JESD-609 код	E3
Статус на част	Остарял
Ниво на чувствителност към влага (MSL)	1 (неограничен)
Брой терминации	3
ECCN код	EAR99
Терминални завършек	Матов калай (SN)
Метод на опаковане	Тръба
Позиция на терминала	Отдолу
Терминална форма	Щифт/колче
Брой функции	1
Номер на базовата част	LM317
Брой на щифтовете	2
Брой резултати	1
Напрежение - вход (MAX)	40V
Изходно напрежение	37V
Тип изход	Регулируем
Максимален изходен ток	1.5a
Изходна конфигурация	Положителен
Максимално изходно напрежение	37V
Брой регулатори	1
Мин входно напрежение	4.2V
Функции за защита	Над ток, над температурата
Psrr	80db ~ 65db (120Hz)
Референтно напрежение	1.3V
Мин изходно напрежение	1.2V
Коефициент на отхвърляне на захранването (PSRR)	80db
Височина	8,7 мм
Дължина	39,5 мм
Ширина	26.2mm
Достигнете до SVHC	Без SVHC
Втвърдяване на радиация	Не
ROHS статус	ROHS3 съвместим
Олово безплатно	Олово безплатно

Диаграма на оперативните принципи на LM317K

LM317K заместители

Номер на част	Описание	Производител
IP117AHVSMD05POWER вериги	Регулируем положителен стандартен регулатор, 1.25V мин., 60V Max, CBCC3, Ceramic, SMD-05, 3 Pin	TT резистори на електроника
M38510/11704Syxpower вериги	1.2 V-37V регулируем положителен регулатор, MBFM2	Тексас инструменти
IP117AHVIGPOWER вериги	1.25 V-60V регулируем положителен регулатор, MSFM3, Изолирани, до 257, 3 пин	TT Electronics Power and Hybrid / Semelab Limited
OM1320STMPBFPOWER вериги	Регулируем положителен стандартен регулатор, 1.2V мин., 37V Max, MSFM3, изолиран, херметичен запечатан, до 257, 3 Pin	Международен токоизправител
7703405TApower вериги	Регулатор, 1 изход, биполярен	Infineon Technologies AG
OM1321STMPower вериги	Регулируем положителен стандартен регулатор, 1.2V мин., 57V Max, Bipolar, MSFM3, TO-257, 3 PIN	Omnirel Corp
LM317AHVKR1POWER вериги	Регулируем положителен регулатор, MBFM2, TO-3, 3 PIN	TT Electronics Power and Hybrid / Semelab Limited
IP117HVRPOWER вериги	Регулируем положителен стандартен регулатор, 1.25V мин., 60V Max, MBFM2, TO-66, 2 PIN	TT резистори на електроника
IP117HVSMD1Power вериги	1.25 V-60V регулируем положителен регулатор, CBCC3, керамика, SMD-1, 3 пин	TT Electronics Power and Hybrid / Semelab Limited

LM317K Максимални оценки

Символ	Параметър	Стойност	Единица
Vi -o	Вход-изход Диференциално напрежение	40	V
Io	Изходен ток	Вътрешно ограничен	-
TОп​	Температура на работното съединение за:		° C.
	LM117	-55 до 150
	LM217	-25 до 150
	LM317	0 до 125
PТот​	Разсейване на мощността	Вътрешно ограничен	-
Tstg​	Температура на съхранение	-65 до 150	° C.

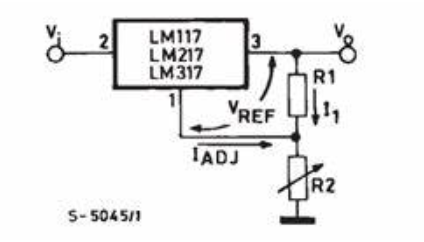

LM317K Основна регулируема настройка на регулатора

Разширени употреби на LM317K

Регулаторът на напрежението LM317K показва забележителна гъвкавост поради вътрешното си референтно напрежение от 1.25V, установено между изходните и регулиращи терминалите.Тази конфигурация позволява постоянен ток да тече през външен резисторен разделител, като зададе изходното напрежение (VO) като VO = VREF (1 + R2/R1) + IADJ R2.По -специално, устройството свежда до минимум термина IADJ (100 µA max), за да поддържа консистенция, независимо от промените в натоварването и линията, често води до това, че IADJ R2 е незначителен.Този вътрешен дизайн гарантира надеждността на LM317K за различни сценарии на приложение.

Универсалност в регулирането на напрежението

Ключов атрибут на LM317K е неговият капацитет да върне целия тих ток към изходния терминал.Това изисква минимален ток на натоварване, за да се предотврати повишаване на напрежението, играейки активна роля в стабилизиращи системи, податливи на непредсказуеми колебания на напрежението.Като плаващ регулатор, LM317K може да се справи умело с високо напрежение спрямо земята, при условие че диференциалът за въвеждане до изход остава сигурен.Тази способност отговаря на широк спектър от приложения с високо напрежение, най-вече в света на здрави и адаптивни решения за управление на мощността.

Прецизна настояща регулация

Чрез просто поставяне на фиксиран резистор между регулиращите и изходните терминали, LM317K може да се трансформира в регулатор на точен ток.Подобни конфигурации са безценни, когато стабилната доставка на тока е настоятелна, като при зареждане на батерията и сценарии за шофиране на LED.За подобрено регулиране на натоварването е препоръчително позиционирането на текущия резистор R1 в близост до регулатора и заземяването на R2 близо до натоварването.Тази настройка намалява потенциалните спадове на напрежението, като по този начин подобрява общата точност.

Подобряване на производителността с кондензатори

Стратегически добавянето на кондензатори може да засили значително представянето на LM317K.Входен байпасен кондензатор от 0,1 µF.Кондензатор от терминала за регулиране до земята (C_ADJ) от 10 µF.Тези кондензатори могат да подобрят отхвърлянето на пулсации и стабилността на напрежението.Освен това, включването на изходен кондензатор (в идеалния случай 1 µF Tantalum или 25 µF алуминиев електролитик) може да засили преходния отговор.Това прави регулатора на напрежението по -гъвкав при реагиране на внезапни промени в състоянието на натоварване, характеристика, потвърдена от практически опит, подчертавайки необходимостта от стабилно и точно регулиране на напрежението.

Мерки за защита

За да се защити регулаторът от потенциални щети поради вход и извеждане на късо съединение, се препоръчва инсталирането на защитни диоди (както е показано на фиг. 5).Тези диоди предлагат основен предпазен слой, засилвайки дълголетието и надеждността на LM317K в различни оперативни настройки.Подобни защитни стратегии са широко приети в лабораторни и промишлени среди, където повредите на устройството могат да причинят забележителни оперативни прекъсвания.

Информация за производителя LM317K

Stmicroelectronics, изтъкнато образувание в индустрията за електроника и полупроводници, е родена през 1987 г. от сливането на France Thomson Semiconductors и SGS Microelettronica на Италия.Компанията оперира от основната си централа в Plan-Les-Ouates близо до Женева, Швейцария.Като производител на полупроводникови чипове в Европа, STMicroelectronics значително влияе на технологичния прогрес и определя показателите в индустрията.Това забележително позициониране спечели признанието и уважението на компанията в рамките на глобалната технологична общност.

Stmicroelectronics демонстрира своя огромен глобален обхват чрез регионалната си централа.Глобалният и EMEA (Европа, Близкия Изток и Африка) са базирани в Женева, център за стратегически решения и операции, който свързва различни континенти.За административни въпроси холдинговата компания, Stmicroelectronics N.V., е регистрирана в Холандия.В Северна Америка, където процъфтява технологичните иновации, централата на компанията е в Копел, Тексас.Това местоположение подчертава силната опора на компанията на интензивно конкурентен пазар.

Седалището на Stmicroelectronics в Сингапур служи като център на неговите операции в Азиатско-Тихоокеанския регион.Позициониран на динамичен и бързо развиващ се пазар, това стратегическо местоположение използва регионална експертиза в производството и развитието на технологиите.Освен това, за своите операции в Япония и Корея, компанията е създала централа в Токио - град, синоним на технологични иновации и напредък.В China, един от най -влиятелните глобални технологични пазари, Stmicroelectronics избра Шанхай за регионалния си щаб.Този избор засилва присъствието на компанията на пазар, известен с огромния си потенциал и бърз технологичен напредък.

DataSheet PDF

LM317K таблици с данни:

Цилиндрични държачи на батерията.pdf

Често задавани въпроси [FAQ]

1. Какво е LM317K IC?

LM317K е универсален 3-краен положителен регулатор на напрежението.Той може да захранва над 1,5A с регулируемо изходно напрежение, вариращо от 1,2 V до 37V.Дизайнът му е ясен, като изисква само два външни резистора да зададат изходното напрежение.Известен с прецизно управление на напрежението, той става необходим в приложения, където точността е доминираща.В различни практически сценарии тя стабилизира захранването както в потребителската електроника, така и в индустриалното оборудване.Можете да оцените неговата надеждност, като го видите като надежден компонент в безброй проекти.

2. Какво отличава LM317K от LM317T?

Серията LM317 обхваща няколко модела, включително LM317K, LM317H, LM317T и LM317MP.Тези модели споделят идентична функционалност.Основното разграничение се крие в опаковката, като суфиксът "T" показва TO-220 тип пакет.Дисперсията на опаковката влияе върху разсейването на топлината и способността на монтирането, предлагайки гъвкавост в дизайна.Например, пакетът TO-220, често избран за проекти, включващи по-голямо разсейване на топлина, разполага с метален раздел, който подобрява термичното управление.Можете да изберете подходящия тип пакет въз основа на техните специфични термични изисквания, което позволява оптимална производителност в различна среда.
