SHT31 сензор за влажност: Характеристики, предимства и лист с данни

SHT31 представлява най -новото поколение сензори за температура и влажност, разработени от Sensirion.Тази статия изследва задълбочено задълбочено сензорът SHT31, изследвайки неговия лист, Pinout, функции и предимства.Той също така предоставя практически поглед върху неговото прилагане и ролята му в съвременните технологии, където са важни точните данни за околната среда.От HVAC системи до сложни изчислителни устройства, разширените възможности на SHT31 го правят безценен инструмент за постигане на точни и надеждни измервания.

Каталог

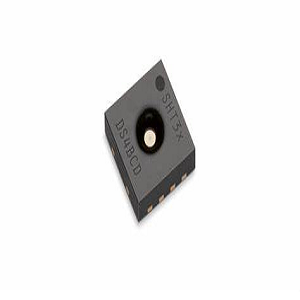

Какво е SHT31?

The SHT31 представлява кулминация в усилията на Sensirion за усъвършенстване на технологията за температура и влажност.Този сензор използва усъвършенстваните възможности на най -новия CMOSENS® сензорен чип, като показва напредък в захранването, точността и надеждността на обработката спрямо предишните модели.SHT31 сензорът превъзхожда прецизността, адаптивността и гъвкавостта.Той поддържа два избрани от потребителя I2C адреса, предлагащи безпроблемна интеграция в разнообразни системи.Възможността му да комуникира със скорост до 1 MHz осигурява бързо предаване на данни, изключително ценно при сценарии, изискващи мониторинг и бързи отговори.Възможностите за интеграция на SHT31 и високоскоростната комуникация ефективно се справят с предизвикателствата в приложенията за прецизно желание.Системите за непрекъснат мониторинг и системи за контрол на околната среда съобщават, че повишената точност и надеждност на сензора намаляват несъответствията в данните, повишаването на ефективността и производителността на системата.Тези подобрения показват не само изтънчеността на чипа CMOSENS®, но и подчертават перспективния подход в дизайна на сензорната технология.

Конфигурация на SHT31 PIN

ПИН функции и описания

Щифт	Функция	Описание
ПИН 1: SDA	Серийни данни;Вход/изход	Управлява двупосочен трансфер на данни чрез I2C комуникация.Добре подбран резистор за изтегляне осигурява стабилна комуникация.
ПИН 2: addr	Адрес;Вход;Свържете се с Logic High/Low	Задава I2C адреса на сензора, като позволява множество сензори в същата шина.
ПИН 3: предупреждение	Индикатор за аларма;Изход;Плува, ако не се използва	Задейства алармен сигнал, когато предварително определени прагове са нарушени.Препоръчително да оставите плаващи, ако не се използва.
ПИН 4: SCL	Сериен часовник;Вход/изход	Осигурява часовниковия сигнал за I2C комуникация, Синхронизиране на трансфера на данни.Препоръчва се и резистор за изтегляне.
ПИН 5: VDD	Захранващо напрежение;Вход	Доставя сензора със работното си напрежение.Осигуряване Чист и стабилен източник на напрежение за надеждна работа.
ПИН 6: NRESET	Нулиране на щифт активен нисък;Вход;Плава, ако не се използва;Свържете се с VDD с ≥2 kΩ резистор	Позволява нулиране на ръчен сензор.За да се гарантира последователно Производителност, плувайте този щифт, ако не се използва или се свържете с VDD чрез резистор.
ПИН 7: r	Няма функция;Свържете се с VSS	Не служи на функция и трябва да бъде свързан към VSS За поддържане на целостта на системата.
ПИН 8: VSS	Земята	Служи като основна справка за минимизиране шум и осигуряване на точни показания.

SHT31 символ, отпечатък и CAD модел

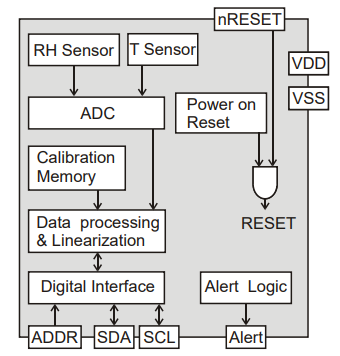

SHT31 блокова диаграма

Спецификации на Sensirion SHT31-DIS-B

Тип	Параметър
Фабрично време за изпълнение	4 седмици
Монтиране	Повърхностно монтиране
Пакет / случай	Dfn
Брой щифтове	8
Опаковане	Изрязана лента
Публикувано	2014
Статус на част	Активен
Максимална работна температура	125 ° C.
Мин Работна температура	-40 ° C.
Тип изход	Digital, I2C
Работно захранващо напрежение	3.3V
Интерфейс	I2C
Максимално захранващо напрежение	5.5V
Мин захранващо напрежение	2.15V
Точност	2%
Време за реакция	8 s
Тип сензор	Температура
Височина	1 мм
Дължина	2.6 мм
Ширина	2.6 мм
Достигнете до SVHC	Без SVHC
ROHS статус	ROHS съвместим
Олово безплатно	Олово безплатно

Характеристики на SHT31

Калибриране и компенсация на температурата

SHT31 сензорът може да се похвали с напълно калибрирани, линеаризирани изходи с присъща компенсация на температурата, което колективно гарантира висока надеждност и прецизност.Тези характеристики са безценни в настройки, при които точността на данните не може да бъде компрометирана, като например в индустриалната автоматизация и мониторинга на околната среда.Вградените процеси на калибриране в сензора ефективно отменят необходимостта от ръчно външно калибриране, оптимизиране на интеграцията и намаляване на времето за настройка.

Широка работна обхват на напрежението

Работейки в рамките на широко напрежение от 2,4V до 5,5V, SHT31 предлага забележителна гъвкавост в различни приложения.Тази съвместимост позволява безпроблемна интеграция в безброй системи, от устройства с ниска мощност, батерия, до тези, които налагат по-високи нива на напрежение.Широкият диапазон на напрежение също служи като буфер срещу малки колебания на захранването, поддържайки стабилни и последователни характеристики на сензора при различни условия.

Високоскоростен I2C интерфейс с опция за двоен адрес

С участието на I2C интерфейс, който поддържа до 1 MHz скорост на комуникация, сензорът гарантира бърз трансфер на данни.Тази способност е добра за приложения, изискващи обработка на данни и SWIFT отзивчивост.Наличието на два избираеми I2C адреса позволява на множество сензори да споделят една шина, опростявайки сложните системни дизайни и оптимизиране на ресурсите.Тази функция е подходяща при много сензорни настройки, където са необходими пространство и ефективност на ресурсите.

Изключителна точност

SHT31, особено в своя вариант на SHT35, се откроява поради изключителната си точност, като се гордее с точност на относителната влажност от ± 1,5 %RH и температурната точност ± 0,1 ° C.Тези прецизни измервания се превръщат в по -надеждни данни за приложения като HVAC системи, метеорологични станции и здравни устройства.

Бързо стартиране и събиране на данни

Проектиран за стартиране на SWIFT и събиране на данни, сензорът минимизира времето за забавяне между първоначалното захранване и наличието на данни.Тази функция е изгодна в ситуации, изискващи незабавно събиране на данни, като автоматизирани системи за управление и мониторинг.Бързите времена за стартиране също допринасят за ефективността на мощността в устройствата, управлявани от батерията, което позволява на сензора бързо да се върне в състояние на състояние с ниска мощност след измерване.

Компактен и издръжлив 8-пинов DFN пакет

Затворен в компактен 8-пинов DFN пакет, SHT31 е идеален за интеграция в ограничени космически приложения, без да се компрометира производителността.Малкият му форм -фактор го прави идеално подходящ за съвременните електронни дизайни, балансиращи размера и функционалността.Устойчивата опаковка осигурява защита на вътрешните компоненти на сензора, засилвайки нейната устойчивост и дълголетие, дори в предизвикателни оперативни среди.

Предимства на SHT31

Изключителна надеждност с дългосрочна стабилност

SHT31 сензорите се забелязват заради изключителната си надеждност и постоянната производителност през продължителни периоди.Изпълнени чрез процеси на тестване, тези сензори постоянно осигуряват точни показания, което ги прави чудесни за среди, които зависят от точната влажност и мониторинг на температурата.Тяхното трайно представяне при различни условия е свидетелство за тяхното изключително инженерство.

Доказана технология с над 15 години развитие

Поставяйки се над 15 години развитие, SHT31 използва авангардна технология, вкоренена в всеобхватни изследвания.Дизайнът на сензора се е възползвал от итеративни подобрения и прозрения, което води до превъзходен продукт, подходящ за различни приложения.Това безмилостно преследване на иновации олицетворява прецизността и надеждността, които определят сензорите с висок калибър.

Годност за мащабно производство

Методологията на проектирането и производството на SHT31 оптимизира го за мащабно производство.Неговият опростен производствен процес гарантира масовото производство, без да се жертва качеството.Тази мащабируемост го прави предпочитан избор за широкообхватни внедряване, обхващащо всичко-от индустриалните приложения до електрониката.Срещането на значително търсене надеждно подчертава приемането му на напречен сектор.

Високо съотношение сигнал / шум

Високото съотношение сигнал / шум (SNR) на SHT31 повишава капацитета си да достави точни и ясни показания.По -висок SNR се използва за улавяне на точни данни в приложения, изискващи откриване на минутни промени във влажността и температурата.

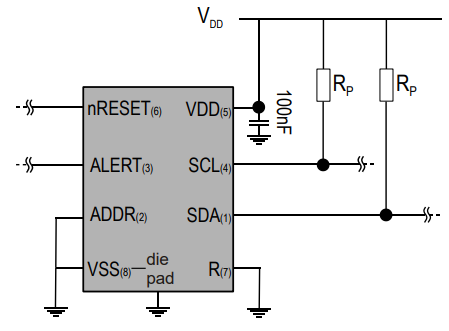

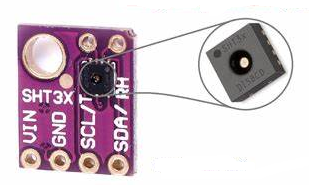

Приложна схема на SHT31

Захранване

SHT31 работи в обхват на напрежение от 2.4V до 5.5V, с работно напрежение 3,3V.Стабилното захранване е важно, тъй като колебанията могат да доведат до неточни показания на сензора.Мнозина предпочитат 3,3V регулатор за поддържане на стабилно напрежение, допълнено чрез отделяне на кондензатори за филтриране на шума.Поставянето на 100NF керамичен кондензатор близо до сензорните щифтове може да смекчи преходните ефекти на напрежението.Тези практики се привеждат в съответствие с успешните електронни дизайни, при които намаляването на шума е страхотно.

Протокол за комуникация

SHT31 комуникира чрез I2C протокола, като изисква изтегляне на резистори по линиите на SDA и SCL.4.7KΩ резисторите се използват, но могат да се регулират въз основа на скоростта на шината и специфичните изисквания.Правилното маршрутизиране на I2C линии, за да се избегнат пресичащи електропроводи, свежда до минимум кръстосаните разговори и смущения.

Кондициониране на сигнала

Цифровите сензори като SHT31 може да се нуждаят от допълнителни компоненти в шумна среда.Използването на кондензатори или екраниране осигурява надеждна работа, а феритовите мъниста върху линиите на данни ефективно филтрират високочестотния шум.Приемането на тези техники минимизира въздействието на EMI.

PCB оформление

Добре проектираното оформление на PCB значително подобрява производителността на сензора.Поставете SHT31 далеч от компонентите, генериращи топлина, за да сведете до минимум топлинните грешки.SHIELD следи и поддържайте твърда наземна равнина за смекчаване на външни интерференции.Тези стратегии отразяват практиките, занимаващи се с подобни предизвикателства.

Калибриране и тестване

Дълбокото калибриране е полезно за прецизни показания на сензора.Фактор за компенсиране на температурата и влажността.Автоматизирани настройки оптимизират процеса, засилвайки надеждността.Доказано е, че автоматизацията подобрява повторяемостта и прецизността във всякакви приложения.

Функция за самодиагностика

SHT31 включва самодиагностика за откриване на потенциални проблеми.Интегрирането на диагностични проверки във фърмуера може да идентифицира превантивно проблеми, което позволява навременна поддръжка.Проактивната диагностика намалява разходите за престой и поддръжка при дългосрочна употреба, ценна представа.

Изпълнение на фърмуера

Здравият фърмуер трябва да включва обработка на грешки и рутинни процедури за валидиране на данни.Изпълнете проверки на CRC за целостта на данните.Осигурете правилна работа.Този подход отразява методологиите във всякакви приложения, осигурявайки последователно и точно събиране на данни.

Сравнителен анализ на SHT11 и DHT11

Основни компоненти

SHT11 сензорът включва чувствителни към влажност кондензатори, докато DHT11 разчита на чувствителни към влажност резистори.Кондензаторите в SHT11 са склонни да предлагат превъзходна стабилност и прецизност.Този атрибут става особено полезен в приложения, изискващи висока точност.Изборът на сензор с тези характеристики често се влияе от изискванията за надеждна ефективност.За разлика от това, резисторите в DHT11, въпреки че са по -икономични, може да не постигнат същото ниво на точност и стабилност.Това разграничение играе роля, когато става въпрос за избора на сензори за специфични среди или научни изследвания, където целостта на данните е от изключително значение.

Състав на сензор

SHT11 използва иновативни материали, които създават празнина за усещане както за влажност, така и температура с точност.Материалът на енергийната пропаст повишава своята чувствителност и време на реакция.Сензорите, използващи такива усъвършенствани материали, обикновено предоставят по -надеждни данни при различни условия.Тази функция прави SHT11 особено подходящ за научни експерименти и индустриални приложения, където се оценява постоянната ефективност.Обратно, DHT11 интегрира сензор за влажност с NTC термистор.Въпреки че тази конфигурация е функционална, тя не предлага възможностите за усъвършенствани сензори, наблюдавани в сензорите, използващи материали за пропаст в енергията.

Функционалност и производителност

SHT11 се отличава с осигуряването на показания за влажност, компенсирано с температура и висококачествени измервания на точките на оросяване в различни системи за мониторинг на околната среда.Интегрирането на компенсацията на температурата гарантира, че показанията на влажността остават точни, въпреки колебанията.От друга страна, на DHT11 няма висококачествени функции на точката на оросяване и не предлага компенсация на температурата, което води до потенциални неточности.Това ограничение става забележително при сценарии, при които са важни точните нива на влажност, като например в системите за контрол на климата и метеорологичните приложения.Хората, работещи в среда, при която точността засяга резултатите, често се навежда към сензори като SHT11.Разширените компоненти на SHT11 и изключителната функционалност го правят предпочитан избор за по -взискателни приложения.Обратно, DHT11 предлага по -икономично решение, осигурявайки приемливи резултати за по -малко сериозни ситуации.Разпознаването на специфичните изисквания на дадено приложение ръководи избора на подходящия сензор.

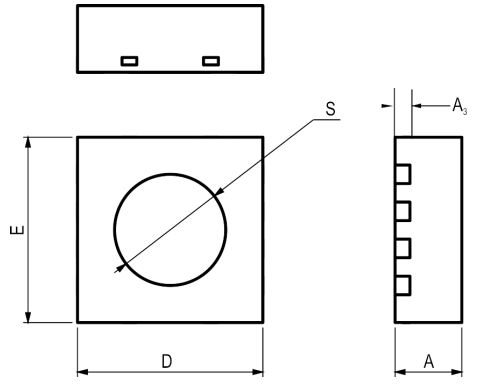

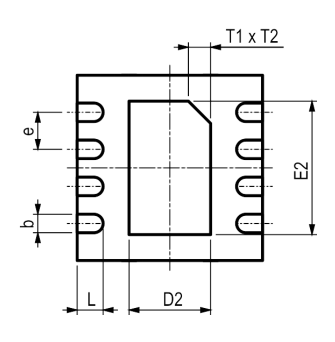

SHT31 Опаковка

Информация за производителя SHT31

Сенсирион, маяк в сензорната технология, се отличава в създаването на сензори за измервания на влажността, газа и течността.Създадена с ясна визия за доставка на сензори с висока точност, компанията изведе иновации, които са повлияли дълбоко на сектори като HVAC, автомобилна, медицинска и потребителска електроника.Техните сензори са ценени заради тяхната точност, надеждност и гъвкавост на интеграцията, превръщайки се в сложни приложения.Известността на Sensirion в сензорната технология се подхранва от некомпромисното му качество, безмилостните иновации и ангажираността към фокусираните решения.Тези качества гарантират, че техните сензори постоянно надминават очакванията на индустрията, засилвайки техния лидерски ръст.

DataSheet PDF

SHT31-DIS-B таблици с данни:

Изключение на спецификацията на сензора.pdf

SHT3X мембрана Опция Spec.pdf

SHT3X-DIS серия DataSheet.pdf

Shtxx, stsxx асамблея smd pkgs.pdf

Ръководство за тестване на SHTXX.pdf

Често задавани въпроси [FAQ]

1. За какво се използва SHT31?

SHT31 намира своето приложение в различни области:

Климатичен контрол: Осигуряване на оптимални атмосферни условия.

Метеорологични станции: Предоставяне на надеждни данни за прогнозиране.

Домашни уреди: Допринасяйки за ефективни и автоматизирани домашни среди.

2. Какви са предимствата на SHT31 сензора?

Той поддържа множество опции за интерфейс, включително I2C и изход на напрежение, което улеснява лесното включване в широк спектър от системи и устройства.С диапазон на работно напрежение от 2,4 до 5,5 V, сензорът се адаптира към различни условия за захранване, като се грижи както за приложения с общо предназначение, така и на специализирани приложения.Интеграцията на различни функции в сензора, съчетана със здрав дизайн, гарантира висока надеждност.Това го прави подходящ за взискателни приложения като индустриална автоматизация, здравни устройства и HVAC системи.Възможността на сензора да измерва както температурата, така и влажността с висока точна помощ при поддържане на оптимални условия на околната среда в контролирани настройки.Това от своя страна повишава общата ефективност на операциите.Чрез наблюдение на условията на околната среда, той помага за поддържане на качеството на продукта.Точните му показания допринасят за икономия на енергия и оптимизирана производителност на системата.
