MPC8245LZU300D Процесор: Данте, функции, приложения и спецификации

MPC8245LZU300D е мощен процесор, направен от NXP USA Inc. за вградени системи, които трябва да бъдат бързи, ефективни и компактни.Той работи на 300 MHz, поддържа до 2 GB SDRAM и има 32-битов PCI интерфейс за свързване към други устройства.Този процесор включва вградени функции като Dual UARTS, I²C контролер и двуканален DMA контролер, което го прави чудесен за работа с различни задачи наведнъж.Това ръководство обяснява неговите характеристики, дизайн, употреба и предимства, като ви помага да разберете защо е отличен избор за работа в мрежа, индустриална автоматизация, съхранение, телекомуникации и други вградени приложения.

Каталог

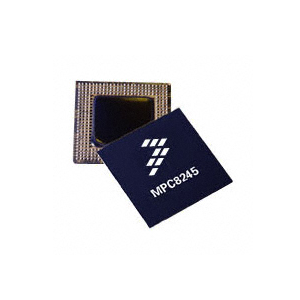

MPC8245LZU300D Описание

The MPC8245LZU300D От NXP USA Inc. е високоефективен интегриран процесор въз основа на PowerPC 603E Core, оптимизиран за вградени приложения, изискващи ефективни разходи, пространство и управление на мощността.Този вариант работи с основна скорост от 300 MHz и поддържа до 2 GB SDRAM, което го прави подходящ за взискателни приложения.Той разполага с 32-битов PCI интерфейс, способен на 66 MHz, подобрява съвместимостта му с различни PCI периферни устройства.Интегрираните функционалности включват двойни универсални асинхронни предаватели на приемници (DUARTS), I²C контролер и двуканален DMA контролер, наред с други, които допринасят за неговата гъвкавост при ефективно справяне със сложни задачи за обработка.Опакована в конфигурация с топка с топка с топка с топка с топка 352 (TBGA), MPC8245LZU300D осигурява компактен отпечатък със стабилна характеристика при температури, вариращи от 0 ° C до 105 ° C.

Ако искате да направите групова поръчка за MPC8245LZU300D, помислете за покупка от нас.Ще се уверим, че ще получите най -добрата сделка и можете да използвате напълно този мощен процесор за предстоящите ви проекти.

MPC8245LZU300D функции

SuperScalar Architecture:Активира процесора да изпълнява множество инструкции на цикъл на часовник, като повишава ефективността и скоростта на ядрото.

Интегрирани кешове:Разполага с 16 kb кеш на инструкциите и 16 kb кеш на данни, които могат да бъдат частично или напълно заключени.Това помага за минимизиране на времето, необходимо за достъп до често използвани данни, ускоряване на обработката.

Динамично управление на захранването:Включва режими на управление на захранването като NAP, DOZE и SLEEP, които спомагат за намаляване на консумацията на енергия въз основа на оперативните изисквания на процесора.

Поддръжка на SDRAM:Може да се справи с до 2 GB SDRAM в 32- или 64-битова шина за данни.Той поддържа множество конфигурации, приспособявайки различни размери и видове банки с памет.

Корекция на грешки:Използва механизми като запис на буфериране за PCI и достъп до процесори, с поддръжка за техники за цялостност на данните, като паритет, операции за четене-модифициране на писане или ECC (код за коригиране на грешки).

Универсални ROM и I/O интерфейси:Поддържа различни видове ROM и флаш памет и предлага множество I/O портове с общо предназначение, което го прави адаптивен към различните системни архитектури.

32-битова PCI шина:Работи със скорост до 66 MHz и отговаря на стандартите PCI 2.2.Освен това е в състояние да се свърже с редица PCI периферни устройства благодарение на своя 5.0-V толеранс.

Двуканална поддръжка:Разполага с двуканален DMA контролер, който поддържа директни режими и вериги, които могат да автоматизират и свържат трансферите на данни за по-ефективно обработка на данни.

Възможност за разсейване на събиранието:Улеснява операциите, които включват четене от или писане в неспокойни секции за памет, оборудвани с опашка за прехвърляне и множество опции за прекъсване за ефективно управление на трансфера на данни.

Комуникационни интерфейси:Включва две UARTS за серийна комуникация и I²C контролер, който поддържа както главния, така и подчинения режим, което позволява разнообразни комуникационни нужди.

Програмируем контролер за прекъсване:Осигурява стабилно управление на хардуерни и серийни прекъсвания, подобрявайки отзивчивостта и контрола на системата.

Таймери и поколение на часовника:Включва четири програмируеми таймера и вградени механизми за генериране на часовници за PCI шината и SDRAM, осигурявайки точно време и синхронизация в различни компоненти на системата.

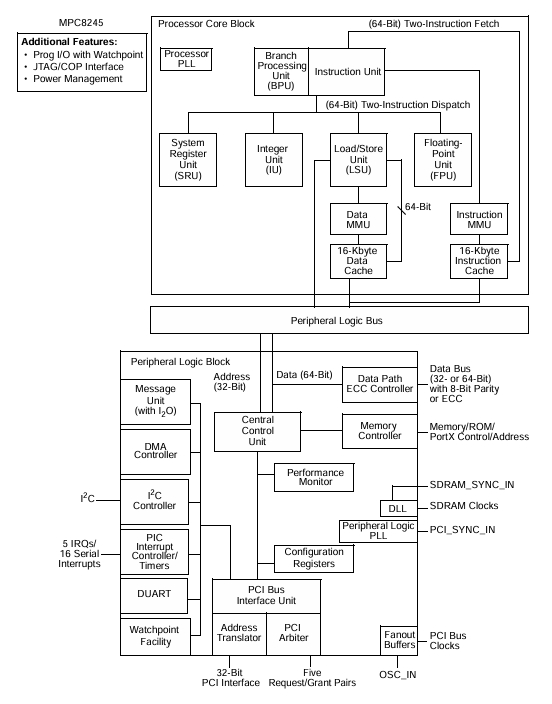

MPC8245LZU300D блок -диаграма

The MPC8245LZU300D блок -диаграма Показва как взаимодействат процесорът и периферните устройства.Има два основни раздела: The Основен блок на процесора и Периферният логически блок.Основният блок на процесора обработва изчисленията.Тя включва Отдел за обработка на клонове (BPU), Цяло число (IU), Единица с плаваща запетая (FPU)и Единица за натоварване/магазин (LSU).Инструкциите се получават, обработват и изпълняват ефективно с помощта на 16-Kbyte данни и кешове на инструкции.The Единици за управление на паметта (MMU) Управление на достъпа до памет.The Периферният логически блок Свързва процесора с външни устройства.Тя включва a DMA контролер за бързи трансфери на паметта, I²C контролер за комуникация и a Единица за съобщения за операции вход/изход.The PCI интерфейс на шината Поддържа 32-битова PCI връзка за разширяване.A Контролер на паметта обработва системната памет, включително Sdram Синхронизационни часовници.За контрол на системата има a Контролер за прекъсване на снимката Това управлява прекъсвания от различни източници.The Пътят на данните ECC контролер осигурява целостта на данните, поддържайки 32-битови или 64-битови шини за данни с паритет или ECC (Код за коригиране на грешки).Часовник сигнали като OSC_IN и Pci_sync_in Поддържайте всичко синхронизирано за плавна работа.

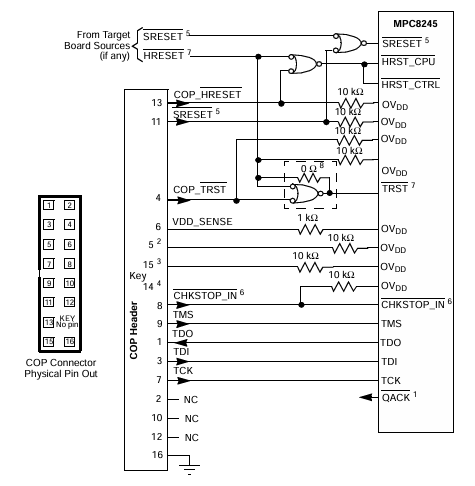

Диаграма на конектора на COP

The Диаграма на конектора на COP За MPC8245LZU300D показва интерфейса за отстраняване на грешки и нулиране, използван за тестване и отстраняване на неизправности в процесора.The 16-пинов заглавие на ченгета свързва процесора с външен Jtag/Cop Инструменти за отстраняване на грешки.Основните сигнали включват Sreset, HRESETи Cop_hreset, коя система за управление се нулира.The Hrst_ctrl Входът помага за координираните нули, използвайки логически порти.The Cop_trst Възстановява Jtag Тестова логика.JTAG сигналите: Tms, TDO, Tdiи Tck се използват за гранично сканиране и отстраняване на грешки в веригата.The Chkstop_in Процесор контролира процесора по време на отстраняване на грешки, докато Vdd_sense Монитори на напрежението на системата.Резисторите за изтегляне и сваляне (10 kΩ, 1 kΩ) помагат за стабилизиране на сигналите.The Qack Сигналът подпомага координацията за отстраняване на грешки.The COP конектор Следва стандартен JTAG Pinout, което улеснява свързването с инструменти за отстраняване на грешки.

Спецификации на MPC8245LZU300D

Тип	Параметър
Производител	NXP USA Inc.
Серия	MPC82XX
Опаковане	Табла
Статус на част	Остарял
Основен процесор	PowerPC 603E
Брой ядра/ширина на шината	1 ядро, 32-битово
Скорост	300MHz
RAM контролери	Sdram
Графично ускорение	Не
Напрежение - I/O.	3.3V
Работна температура	0 ° C ~ 105 ° C (TA)
Тип монтаж	Повърхностно монтиране
Пакет / случай	352-lbga
Пакет устройства за доставчици	352-TBGA (35x35)
Допълнителни интерфейси	I2C, I²O, PCI, UART
Основен номер на продукта	MPC82

MPC8245LZU300D приложения

Мрежово оборудване

MPC8245LZU300D е идеално подходящ за мрежови устройства като рутери, превключватели и мрежови интерфейсни карти.Неговият здрав PCI интерфейс и интегрираните комуникационни периферни устройства позволяват високоскоростни трансфери на данни и ефективно управление на множество комуникационни протоколи.Тази способност повишава производителността и надеждността на мрежовите операции.

Индустриална автоматизация

В индустриалната автоматизация този процесор играе роля в захранващите системи като програмируеми логически контролери (PLC), машинни интерфейси (HMIS) и други машини за автоматизация.Способността на процесора да се справя с задачите за контрол и мониторинг го прави важен компонент в съвременните индустриални настройки, като гарантира прецизно и ефективно управление на процесите.

Решения за съхранение

Разширеният интерфейс на паметта и DMA възможностите на MPC8245LZU300D го правят отличен избор за приложения, свързани с съхранението, включително RAID контролери и мрежи за съхранение (SANS).Той се отличава с управлението на високоскоростен достъп до данни и ефективно управление на съхранението, които са чудесни в среди, където целостта на данните и бързият достъп са приоритети.

Телекомуникации

Този микропроцесор е добре подходящ за използване в телекомуникационно оборудване, като базови станции и шлюзове.Способността му ефективно да обработва множество потоци от данни и да поддържа различни комуникационни протоколи помага за подобряване на цялостната функционалност и надеждността на телекомуникационната инфраструктура.

Вградени системи

Универсалните възможности за интеграция на MPC8245LZU300D го правят основен кандидат за вградени системи, открити в автомобилната електроника, електроника и медицински изделия.Обхватът му от интегрирани периферни устройства и интерфейси позволява проектирането на специализирани, високоефективни вградени решения, пригодени да отговарят на специфичните нужди на тези индустрии.

MPC8245LZU300D подобни части

• MPC8245LVV333D

• MPC8245LZU300D

• MPC8245TVV300D

MPC8245LZU300D предимства

Интегриран дизайн на системата върху чип (SOC)

MPC8245LZU300D комбинира процесорното сърцевина, контролерите на паметта и периферните устройства в един чип.Този подход на SOC опростява архитектурата на системата, свежда до минимум необходимостта от външни компоненти и може да доведе до намаляване на разходите както във фазите на развитие, така и на производството.

Високоефективна обработка

Процесорът работи с честота 300 MHz и използва суперскаларна архитектура, което му позволява да изпълнява множество инструкции на цикъл на часовник.Тази висока ефективна способност за обработка осигурява ефективна работа и превъзхожда процесорите, които не поддържат такъв паралелизъм, което го прави идеален за взискателни приложения.

Универсална поддръжка на паметта

Този процесор поддържа до 2 GB SDRAM и разполага с усъвършенстван интерфейс на паметта, който включва корекция на грешки и универсален ROM и I/O интерфейси.Това ниво на поддръжка на паметта осигурява гъвкавост, което позволява на системата да персонализира конфигурацията на паметта, за да отговори на конкретни нужди от приложението, предимство пред по -твърдите системи.

Цялостна периферна интеграция

MPC8245LZU300D включва интегрирани комуникационни интерфейси като UARTS и I²C контролер, както и програмируеми таймери и контролери за прекъсване.Тази обширна периферна интеграция намалява необходимостта от допълнителни външни компоненти, опростявайки цялостния дизайн и подобряване на надеждността на системата чрез намаляване на потенциалните точки на повреда.

Ниска консумация на енергия

С участието на динамично управление на мощността с режими като NAP, DOZE и SLEEP, процесорът може да оптимизира използването на мощността въз основа на текущите изисквания на натоварването.Тази способност се използва в приложения, при които е необходима ефективност на захранването, осигурявайки предимство пред други процесори, на които липсва такъв подробен контрол на мощността.

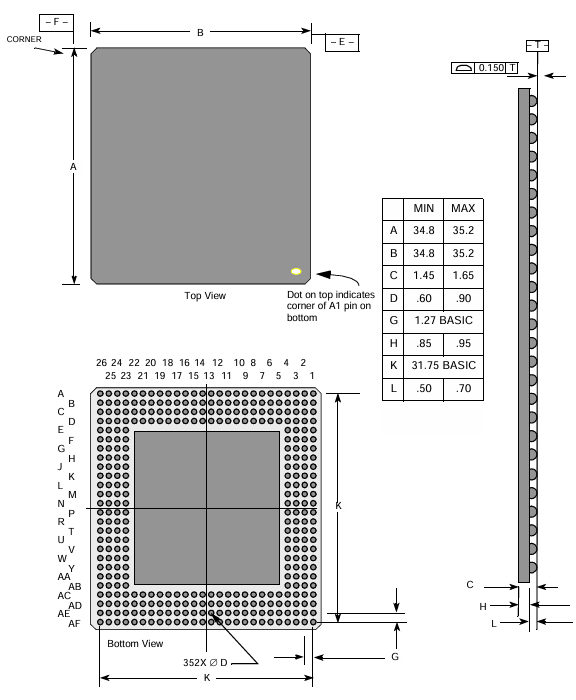

MPC8245LZU300D Размери на опаковане

Параметри на пакета

Параметър	Размер (mm)
Очертание на пакета	35 mm × 35 mm
Взаимовръзки	352
Стъпка	1,27 мм
Топки за спойка	Zu (TBGA пакет) —62 SN/36 PB/2 AG;VV (версия без олово на пакет) —95.5 SN/4.0 Ag/0.5 Cu
Диаметър на топката за спойка	0,75 мм
Максимална височина на модула	1,65 мм
Спецификация за съвместна пластичност	0,15 mm
Максимална сила	6,0 паунда.Общо, равномерно разпределено над пакет (8 Грама/топка)

ПИН задачи и размери на пакета

MPC8245LZU300D Производител

MPC8245LZU300D микропроцесорът е продукт на NXP USA Inc.., дъщерно дружество на NXP полупроводници.NXP полупроводници, които се появиха от Philips Semiconductors, има своите американски операции със седалище в Остин, Тексас.Този процесор, част от по -широкото им портфолио, интегрира технологии, оптимизирани за производителност и ниска консумация на енергия, което го прави подходящ за различни вградени приложения.Въпреки че MPC8245LZU300D е маркиран като остарял, NXP USA Inc. продължава да поддържа своите наследствени продукти, като същевременно натиска границите в области като автомобилни, индустриални и IoT чрез нови полупроводникови решения.

Заключение

MPC8245LZU300D е силен и надежден процесор, изграден за взискателни приложения.Със своята бърза обработка, вградени комуникационни функции и интелигентни режими на пестене на мощност, той помага на системите да работят гладко и ефективно.Въпреки че сега е остарял, той все още е полезен в много проекти за мрежи, индустриални и телекомуникации.Способността му да се справя с множество задачи, докато спестява мощност, го прави ценен избор, който търси надежден вграден процесор.

DataSheet PDF

MPC8245LZU300D таблици с данни:

MPC8245.pdf
