Миниатюрен прекъсвач (MCB): принцип на работа, типове, рейтинги и ръководство за избор

Тази статия ви помага да разберете какво е миниатюрен прекъсвач (MCB) и как той предпазва електрическа верига от претоварване и късо съединение.Ще научите основните му части, как работи и защо прекъсва захранването при повреда.Той също така обяснява типовете криви на изключване, конфигурациите на полюсите и номиналните стойности на прекъсващата способност.Накрая ще видите общи приложения и как да изберете правилния MCB за верига.

Каталог

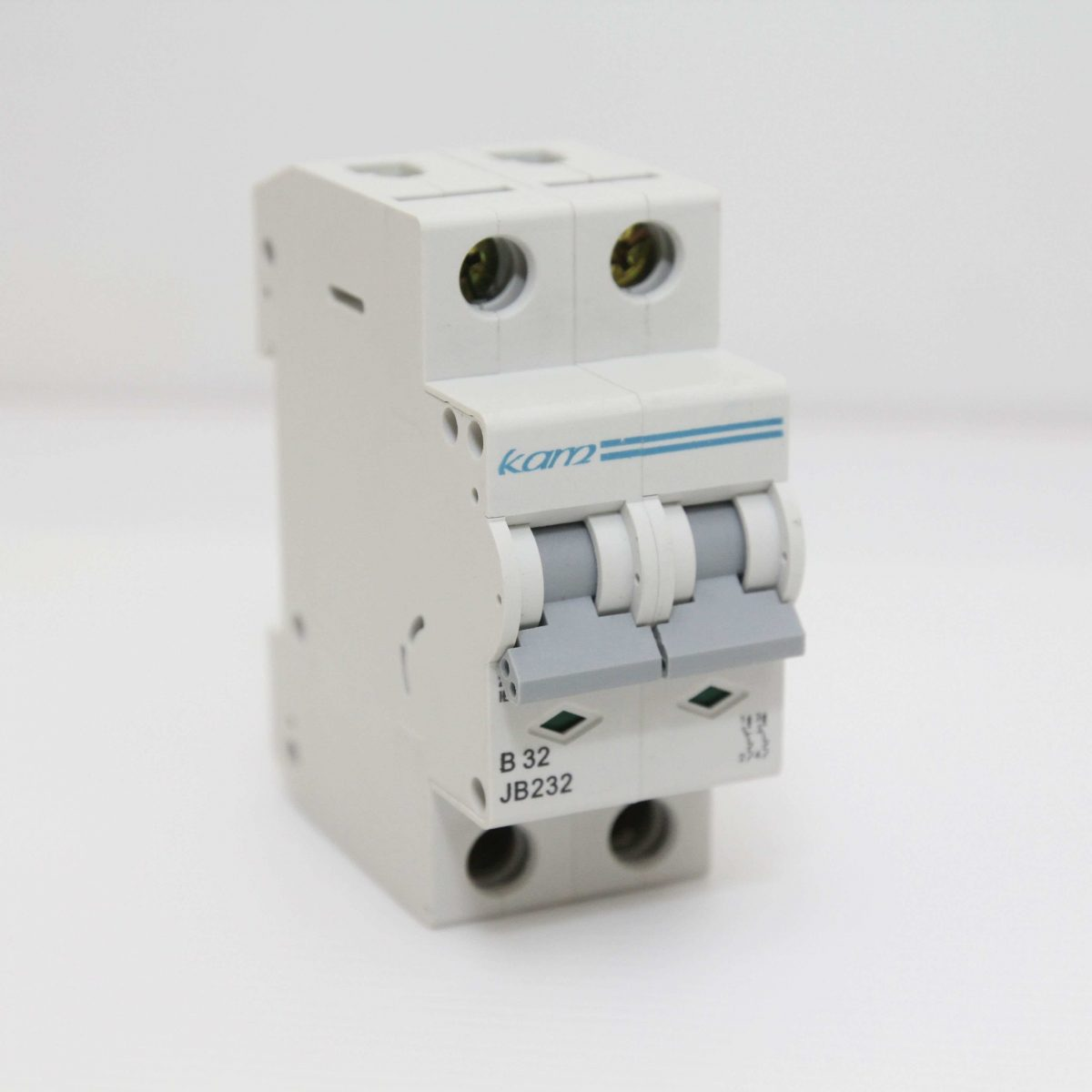

Фигура 1. Миниатюрен прекъсвач (MCB)

Какво е миниатюрен прекъсвач?

Миниатюрен прекъсвач (MCB) е автоматично електрическо защитно устройство, използвано за спиране на прекомерен ток във верига.Основната му цел е да предпазва проводниците и свързаното оборудване от повреда, причинена от претоварване или късо съединение.Когато се появи необичаен ток, MCB изключва захранването, за да запази инсталацията безопасна.За разлика от предпазителя, той може да бъде нулиран и използван отново след отстраняване на повредата.Поради тази защита за многократна употреба, MCBs се използват широко в домове, сгради и малки електрически табла.

Изграждане на миниатюрен прекъсвач

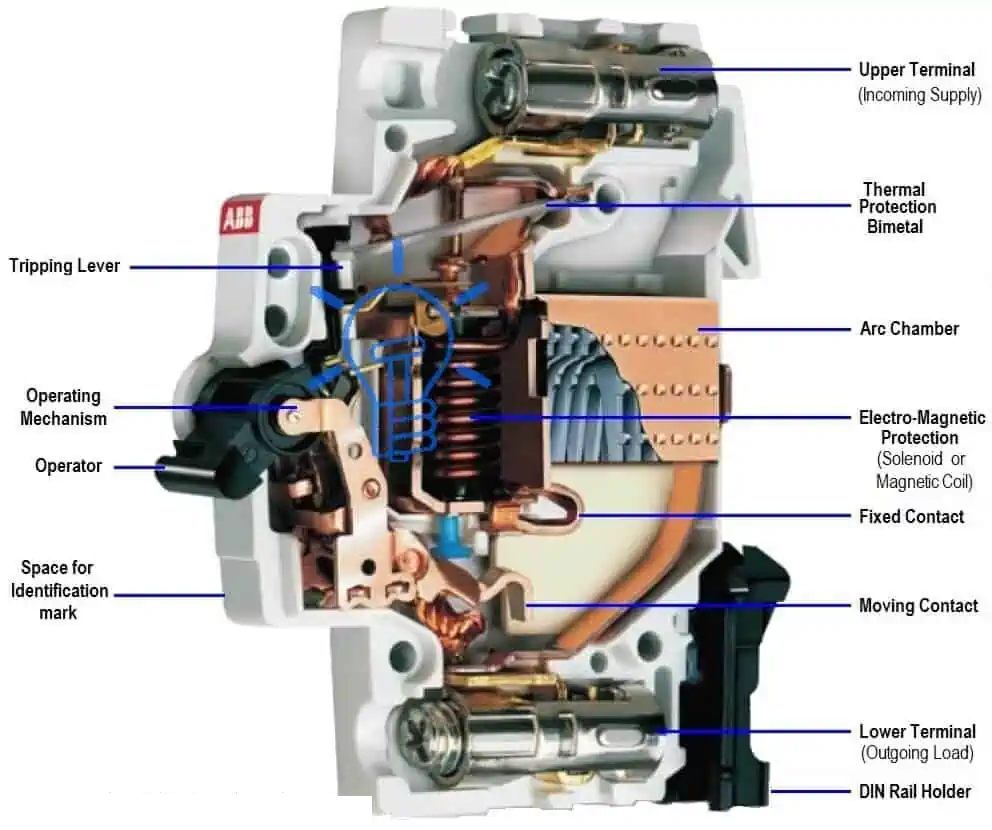

Фигура 2. Вътрешни части на миниатюрен прекъсвач

• Горен терминал (входящо захранване)

Горната клема свързва източника на захранване към прекъсвача.Той осигурява сигурна електрическа входна точка за входящия проводник.Тази клема осигурява стабилен пренос на ток във вътрешните контакти.

• Долен терминал (изходящ товар)

Долната клема свързва прекъсвача към защитената верига.Токът изтича от прекъсвача през тази точка към товара.Поддържа кабелната връзка стегната и надеждна.

• Биметална термозащита

Биметалната лента усеща топлината, причинена от излишния ток.Той се огъва, когато температурата се повиши и подготвя механизма да изключи захранването.Тази част действа като предпазен елемент, базиран на температурата.

• Електромагнитна бобина (магнитна защита)

Магнитната бобина реагира незабавно на много високи нива на ток.Той произвежда магнитна сила, която активира освобождаващия механизъм.Това гарантира бърза реакция при сериозни повреди.

• Фиксиран контакт

Фиксираният контакт е неподвижната проводяща точка вътре в прекъсвача.Той остава на място, докато подвижният контакт се отваря или затваря срещу него.Електрическият ток обикновено преминава през тази контактна двойка.

• Преместване на контакт

Подвижният контакт физически отваря и затваря веригата.Той се отделя от фиксирания контакт, когато прекъсвачът работи.Това действие прекъсва безопасно електрическия поток.

• Дъгова камера (дъгов улей)

Дъговата камера съдържа метални пластини, които разделят и охлаждат електрическата дъга.Намалява топлината и предотвратява повреда вътре в прекъсвача.Това предпазва устройството и близките кабели.

• Работен механизъм

Работният механизъм свързва вътрешната система за освобождаване с дръжката.Той контролира отварянето и затварянето на контактите.Той също така заключва прекъсвача във включено или изключено положение.

• Изключващ лост

Изключващият лост предава движението от защитните елементи към контактите.Когато се активира, той освобождава заключващата система.Това позволява автоматично прекъсване на връзката.

• Оператор (ръкохватка за превключване)

Дръжката позволява ръчно превключване на прекъсвача.Може безопасно да ВКЛЮЧИ или ИЗКЛЮЧИ веригата.Той също така показва състоянието на прекъсвача.

• Държач за DIN шина

Държачът позволява лесен монтаж вътре в разпределителните табла.Той закрепва прекъсвача върху стандартна релса.Това опростява инсталирането и подмяната.

Принцип на работа на MCB

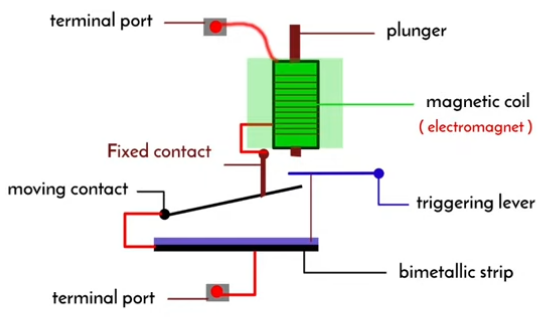

Фигура 3. Диаграма на работния механизъм на MCB

Когато протича нормален ток, електричеството преминава през контактите без прекъсване.По време на претоварване, топлината се натрупва в чувствителния елемент и задейства освобождаващия механизъм след кратко забавяне.Резето се отключва и контактите се отделят, прекъсвайки веригата.При състояние на късо съединение силна магнитна сила активира механизма моментално.Контактите се отварят бързо и между тях се появява електрическа дъга.Дъгата влиза в дъговата камера, където се разделя и охлажда, докато изчезне.След отстраняване на повредата, прекъсвачът може да бъде нулиран и веригата да бъде възстановена.

Видове MCB, базирани на кривата на изключване

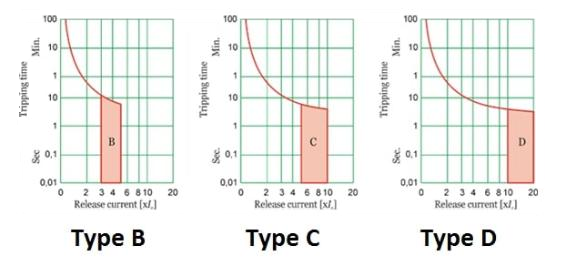

Фигура 4. Типове криви на изключване на MCB (B, C, D)

Тип B MCB

MCB от тип B е предназначен за вериги с нисък импулсен ток.Той се изключва, когато токът достигне около три до пет пъти номиналната стойност.Това го прави подходящ за осветление и битово окабеляване.Малки уреди и резистивни товари работят надеждно с тази защита.Прекъсвачът се изключва бързо, за да предпази кабелите от прегряване.Обикновено се използва в жилищни електрически табла.

Тип C MCB

MCB тип C е предназначен за оборудване с умерен стартов ток.Работи при приблизително пет до десет пъти номиналния ток.Това позволява на устройства като вентилатори и малки двигатели да стартират нормално.Той балансира защитата и толерантността към временни пренапрежения.Много търговски сгради използват този тип прекъсвач.Това е най-често срещаният избор за вериги с общо предназначение.

Тип D MCB

Тип D MCB е изграден за високи натоварвания от пусков ток.Той се изключва само когато токът достигне около десет до двадесет пъти номиналната стойност.Тежките двигатели и трансформатори изискват това забавяне, за да стартират правилно.Прекъсвачът избягва неприятно изключване по време на захранване.Индустриалните машини често използват тази категория.Той защитава веригите, като същевременно поддържа големи стартови токове.

Видове MCB въз основа на броя на полюсите

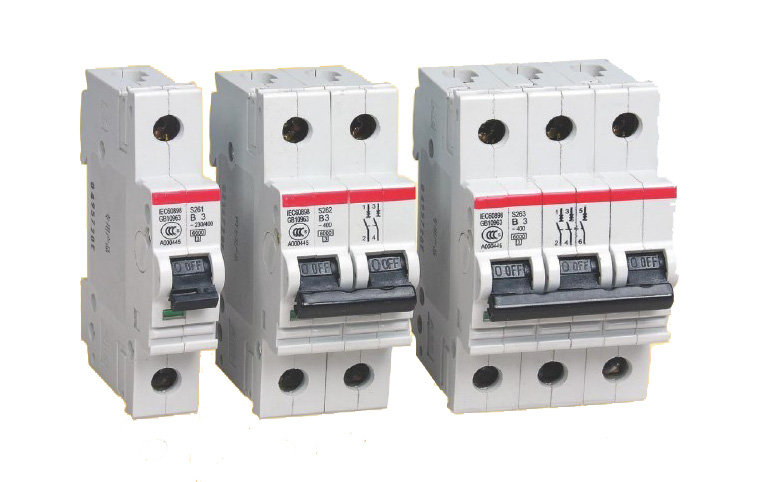

Фигура 5. Конфигурации на стълбове на MCB

MCB също се различават в зависимост от това колко проводника изключват заедно.Типът на полюса зависи от системата за захранване на веригата.

Еднополюсен (SP)

Еднополюсен MCB защитава един жив проводник в еднофазна верига.Той изключва само фазовия проводник, когато възникне повреда.Тази конфигурация обикновено се използва за осветителни вериги.Жилищните разпределителни табла широко използват SP прекъсвачи.Той е компактен и лесен за инсталиране.Неутралният остава директно свързан в тази настройка.

Двуполюсен (DP)

Двуполюсният MCB изключва фазовия и нулевия проводник заедно.Това осигурява пълна изолация на веригата.Подобрява безопасността по време на поддръжка и отстраняване на неизправности.Уреди като бойлери често използват тази конфигурация.Захранването става напълно отделено от товара.Често се среща при защита на еднофазно оборудване.

Триполюсен (TP)

Триполюсен MCB защитава три живи проводника в трифазна система.Всички фази се изключват едновременно по време на повреда.Това предотвратява повреда на фазовия дисбаланс на оборудването.Индустриалните двигатели и машини обикновено използват това разположение.Осигурява еднаква изолация през захранващите линии.Трифазните панели разчитат на TP прекъсвачи за балансирана защита.

Видове MCB на базата на капацитет на прекъсване

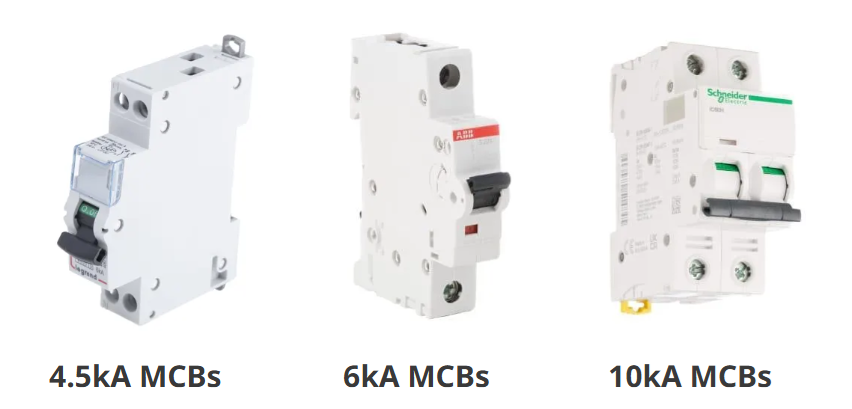

Фигура 6. Номинални стойности на MCB за прекъсващ капацитет

MCB се класифицират според максималния ток на повреда, който могат да прекъснат.Това зависи от силата на електрическото захранване в точката на монтаж.

4.5kA MCB

4,5kA MCB е миниатюрен прекъсвач с капацитет на прекъсване на късо съединение от 4,5 килоампера.Той е проектиран за места с по-ниско ниво на повреда, където наличният ток на късо съединение е относително малък.Това обикновено пасва на разпределителни точки за лек режим с по-дълги захранващи кабели, които намаляват тока на повреда.В тези мрежи 4,5kA MCB с прекъсващ капацитет може безопасно да прекъсва повреди в рамките на номиналната си граница.Това е често срещано в основните потребителски единици, където източникът нагоре по веригата не е много „твърд“.Ключовият момент е, че 4.5kA е подходящ за по-слаби мрежи с ограничен потенциален ток на късо съединение.

6kA MCB

6kA MCB е миниатюрен прекъсвач, предназначен да прекъсва до 6 килоампера ток на повреда.Използва се там, където електрическото захранване може да осигури умерено ниво на късо съединение в разпределителното табло.Това често включва типични жилищни и малки търговски мрежи, захранвани от близки трансформатори.В сравнение с устройства с 4,5 kA, MCB с 6 kA прекъсващ капацитет осигурява по-голяма граница на устойчивост на повреда при по-силни захранвания.Той помага да се гарантира, че прекъсвачът може да изчисти по-висок очакван ток на късо съединение без повреда.За много сградни инсталации 6kA е широко използван клас на прекъсваща способност.

10kA MCB

10kA MCB е миниатюрен прекъсвач, който може безопасно да прекъсне до 10 килоампера ток на късо съединение.Предназначен е за точки с високо ниво на повреда, където източникът на захранване е силен и импедансът е нисък.Това включва панели по-близо до трансформатори, по-големи търговски разпределителни табла и много индустриални разпределителни секции.MCB с капацитет на прекъсване от 10 kA осигурява по-висока способност за издръжливост при тежки условия на късо съединение.Намалява риска от повреда на прекъсвача, когато очакваният ток на повреда е висок.Накратко, 10 kA се избират за по-силни мрежи с по-висок наличен ток на късо съединение.

MCB рейтинги и спецификации

Параметър	Спецификация
Номинален ток (в)	6А, 10А, 16А, 20А, 32А, 40А, 63А
Оценен работно напрежение (Ue)	230/400V AC
Оценен честота	50/60 Hz
Брой на полюси	1P, 1P+N, 2P, 3P, 3P+N (4P)
Крива на пътуването клас	B, C, D (понякога K, Z)
Оценен изключвателна способност при късо съединение	4.5kA, 6kA, 10kA (kA маркировка)
стандартен / маркировка за съответствие	IEC 60898-1 (или IEC 60947-2)
Номинална изолация напрежение (Ui)	например 500V
Номинален импулс издържано напрежение (Uimp)	например 4kV, 6kV
енергия ограничаващ клас	Клас 3 (ако маркиран)
Терминал диапазон на размера на проводника	напр. 1–25 mm² (варира според модела)
Терминал момент на затягане	например 2,0 N·m (варира според модела)
Механични издръжливост	напр. 10 000–20 000 операции (ако е посочено)
Електрически издръжливост	например 4000 операции (ако е посочено)
Степен на защита (IP)	IP20 (типично за устройства в кутии)

Сравнение между MCB и предпазител

Както MCB, така и предпазителите предпазват веригите от свръхток, но те се различават по работа и манипулиране след повреда.Таблицата по-долу сравнява тяхното функционално поведение.

Параметър	MCB	Предпазител
След пътуване действие	Може да се нулира	Трябва да е заменени
Грешка индикация	ясно позиция ON/OFF/TRIP	Често неясни освен ако не съществува издухан индикатор
Превключване функция	Може да се използва като превключвател	Не е предвидено за превключване
Повторно използване след грешка	Многократна употреба след нулиране	За еднократна употреба елемент
Отговор последователност	Определено пътуване поведение на кривата	Зависи от тип и състояние на предпазителя
Претоварване защита	Вградена изключване при претоварване	Да, но зависи от характеристиките на предпазителя
Късо съединение прекъсване	Оценен капацитет на прекъсване (маркиран kA)	високо прекъсваща способност за много видове предпазители
Престой след пътуване	Ниско (нулиране)	По-високо (замяна, проверка на рейтинга, инсталиране)
Поддръжка усилия	Ниска рутина обработка	Изисква резервни запаси и подмяна
Контактно износване	Има механични контакти, които стареят	Никакво движение части в елемента
Боравене с дъга	Вътрешна дъга камера	Дъгата се обработва вътре в тялото на предпазителя по време на топене
Избирателност контрол	Често координирани с прекъсвачи нагоре по веригата	Може да бъде много селективен с правилно класифициране на предпазителя
Оперативен обратна връзка	Видими позиция на дръжката	елемент състоянието не винаги се вижда
Типично режим на повреда	Контакт/механизъм износване през дълъг живот	Елементът се топи постоянно в експлоатация

Приложения на миниатюрни прекъсвачи

1. Вериги за жилищно осветление

MCB предпазват разклонителните вериги на осветлението от претоварване, причинено от повреди в окабеляването или твърде много тела на една линия.Те осигуряват бързо изключване, когато токът превиши безопасните граници за проводника.Нулирането е лесно след отстраняване на проблема.Това прави домашните разпределителни табла по-лесни за поддръжка.

2. Вериги на изхода (гнездото).

Изходите с общо предназначение могат да виждат променящите се натоварвания от уреди и инструменти.MCB помага за защита на окабеляването, когато няколко устройства са включени наведнъж.Намалява риска от прегряване на кабела от продължителен свръхток.Това е обичайна употреба в домове и малки офиси.

3. Климатични и ОВК разклонителни вериги

Разделените климатични модули и малкото HVAC оборудване често са защитени от специални автоматични прекъсвачи.Прекъсвачът изолира единична единица за обслужване, без да изключва целия панел.Той също така защитава захранващата линия, захранваща оборудването.Това поддържа повредите локализирани в една верига.

4. Бойлери и малки стационарни уреди

Много фиксирани товари работят за дълги периоди, така че защитата на веригата трябва да бъде стабилна и надеждна.MCB осигуряват автоматично изключване при възникване на необичаен ток.Те също така позволяват удобна изолация за поддръжка.Това е често срещано в апартаменти и търговски тоалетни.

5. Разпределителни табла и подтабла

MCB се използват като изходящи захранващи устройства в главни панели и подпанели.Те защитават разклонените вериги и помагат за организиране на товарите по площ или функция.Това подобрява изолирането на грешки и намалява времето за отстраняване на проблеми.

6. Търговско осветление и електрически вериги

Офиси, магазини и малки сгради използват много отделни вериги за осветление, контакти и оборудване.MCB защитават всяка верига независимо, за да ограничат въздействието на повредата.Това поддържа работата на основните секции, ако една верига се изключи.Поддържа по-безопасна ежедневна работа.

7. Табла за управление и спомагателни вериги за автоматизация

Контролното окабеляване за релета, сензори и спомагателни захранвания често се нуждае от компактна защита.MCB пасват на контролни панели на DIN-шина и осигуряват ясна изолация.Те помагат да се предотврати разпространението на малки повреди в други контролни секции.Това е често срещано в индустриалните контролни шкафове.

8. Малки двигатели и помпи (защита на разклонения)

Много малки двигатели се захранват от специални разклонени вериги, защитени от MCB.Прекъсвачът разделя веригата на двигателя бързо по време на ненормални текущи условия.Той също така дава проста точка за ON/OFF на панела.Това често се използва за бустери, вентилатори и малки помпи.

Как да изберем правилния MCB?

Стъпка 1: Определете натоварването на веригата и изберете номиналния ток

Започнете с изброяване на свързания товар и нормалния работен ток на веригата.Изберете номинален ток на MCB, който може да понесе очаквания ток на натоварване без неприятно изключване.Ако натоварването варира, основавайте избора си на най-високия нормален работен ток, а не на случайните кратки пикове.Поддържайте рейтинга в съответствие с капацитета на проводника на веригата, използван в тази линия.Тази стъпка задава основния "размер" на миниатюрния прекъсвач.

Стъпка 2: Изберете кривата на задействане въз основа на поведението при натиск

Проверете дали товарът има висок стартов удар, като двигатели, компресори или трансформатори.Използвайте крива, която толерира очаквания удар, като същевременно осигурява бързо изключване при неизправности.Тип B отговаря на натоварвания с ниски пренапрежения, тип C отговаря на умерени удари, а тип D отговаря на оборудване с високи удари.Изберете кривата, която отговаря на това как започва натоварването, а не само как се нарича.Това предотвратява повтарящи се неприятни пътувания по време на стартиране.

Стъпка 3: Изберете броя на полюсите, за да съответства на захранващата система

Определете дали веригата е еднофазна или трифазна и дали трябва да изолирате неутрала с фазата.Използвайте SP за един проводник под напрежение, DP за изолиране на фаза и нула заедно и TP за трифазни линии.За трифазно с изолация на неутрала изберете защита в стил TPN/4P, както се изисква от дизайна на системата.Изборът на полюс е за безопасно изключване на правилните проводници заедно.Тази стъпка гарантира правилна изолация и съвместимост на кабелите.

Стъпка 4: Проверете очакваното ниво на късо съединение и изберете капацитет на прекъсване (kA)

Оценете наличния ток на повреда в точката на инсталиране, като използвате данните за захранването или изчисление на късо съединение.Изберете номинална мощност на прекъсване (като 4,5kA, 6kA или 10kA), която е равна или по-висока от очаквания ток на късо съединение.По-силните захранвания и панелите по-близо до трансформаторите обикновено се нуждаят от по-висок kA MCB.Този избор е за безопасно издържане и прекъсване на максималното ниво на повреда.Това е една от най-важните проверки за безопасност.

Стъпка 5: Окончателна проверка на съответствието на етикета за избрания MCB

Потвърдете, че табелката на избрания MCB съответства на изискванията на веригата за полюси, крива и капацитет на прекъсване.Проверете отново дали избраният номинален ток съответства на очакваното ниво на натоварване и проектното ограничение на веригата.Уверете се, че изборът на прекъсвач е последователен в подобни вериги в един и същи панел, за да запазите координацията на защитата предвидима.Ако нивото на повреда е несигурно, използвайте по-безопасната опция, като изберете по-висок клас на прекъсваща способност.Тази последна стъпка намалява грешките при несъответствие преди инсталирането.

Заключение

MCB изключва захранването по време на необичаен ток и може да бъде нулиран след отстраняване на повредата.Правилният избор зависи от тока на натоварване, начина на стартиране, вида на захранването и нивото на повреда.Познаването на неговите типове и рейтинги помага да се осигури безопасна и стабилна защита на веригата.Правилната употреба намалява щетите и подобрява електрическата безопасност.
