Разбиране на блоковата диаграма на MPC8548EVUAUJ и възможностите за производителност

MPC8548EVUAUJ е създаден да обработва бързо и стабилно движение на данни в мрежови системи.Ще го намерите в рутери, комутатори, шлюзове и друго комуникационно оборудване, което се нуждае от надеждна работа денонощно.Той работи на 32-битово ядро ​​PowerPC e500 и може да достигне скорости до 1,333 GHz, което ви осигурява солидна процесорна мощност за обработка на пакети и контрол на системата.С вградени Gigabit Ethernet портове, контрол на паметта и функции за сигурност, той поддържа много ключови функции на един чип.Това означава по-малко външни части и по-чисто оформление на платката.Освен това получавате поддръжка за хардуерно криптиране, което помага за управлението на защитен трафик на данни, без да забавя нещата.Това ръководство ви превежда през неговите характеристики, технически подробности, приложения и общи предимства по ясен и лесен начин.

Каталог

MPC8548EVUAUJ Преглед

The MPC8548EVUAUJ е 32-битов вграден микропроцесор, изграден върху ядрото PowerPC e500 и предназначен за мрежови и комуникационни системи.Той поддържа високи тактови скорости и интегрира контрол на паметта, Gigabit Ethernet интерфейси, PCI свързаност и серийни комуникационни портове на един чип.Устройството управлява маршрутизирането на данни, обработката на пакети и системния контрол в рутери, комутатори, безжични базови станции и индустриални шлюзове.Ускоряването на сигурността на чипа поддържа криптиран трансфер на данни, докато кеш паметта подобрява ефективността на обработката.Компактният му пакет е подходящ за гъсто оформление на дъски и дългосрочна работа.Търся MPC8548EVUAUJ.Свържете се с нас, за да проверите текущите наличности, времето за изпълнение и цените.

Характеристики на MPC8548EVUAUJ

Едноядрен 32-битов PowerPC e500 архитектура

MPC8548EVUAUJ използва 32-битово ядро PowerPC e500, предназначено за вградени мрежови и комуникационни платформи.Той изпълнява контролна логика, маршрутизиране на данни и обработка на протоколи в рамките на един процесор.Архитектурата поддържа ефективен поток от инструкции и предвидимо поведение на системата, което помага да се поддържа стабилна производителност в устройства, които работят непрекъснато.Неговата структура позволява на процесора да управлява операционни системи и мрежови стекове, без да изисква допълнителни процесорни ядра.

Работна скорост до 1.333 GHz

Този процесор работи на честоти до 1.333 GHz.По-високата тактова честота поддържа по-бърза обработка на данни и намалено забавяне на обработката в системи, базирани на пакети.Той позволява по-плавно управление на трафика в рутери, шлюзове и комутационно оборудване, където се изисква постоянна пропускателна способност.Дефинираният работен диапазон позволява на дизайнерите да балансират производителността и консумацията на енергия въз основа на системните нужди.

Интегрирана машина за обработка на сигнали

Интегриран механизъм за обработка на сигнали поддържа аритметични операции, използвани при задачи за комуникация и обработка на данни.Той подобрява производителността в приложения, които включват филтриране, кодиране и обработка на данни в реално време.Чрез интегрирането на тази възможност в чипа, устройството намалява необходимостта от външни компоненти за обработка на сигнали и спомага за поддържането на компактен дизайн на системата.

Интегриран механизъм за сигурност

Вграденият механизъм за сигурност осигурява хардуерна поддръжка за функции за криптиране и декриптиране.Той също така включва генератор на произволни числа, използван за създаване на сигурен ключ и защитени комуникационни сесии.Тази функция позволява на мрежовото оборудване да обработва криптиран трафик директно в процесора, като подобрява защитата на данните, като същевременно поддържа последователна работа на системата.

Quad 10 100 1000 Mbps Ethernet интерфейси

Устройството интегрира четири Ethernet контролера, които поддържат скорости на данни 10 Mbps, 100 Mbps и 1000 Mbps.Тези интерфейси позволяват директна връзка към множество мрежови портове без външни контролери.Интегрираната Ethernet поддръжка опростява оформлението на платката и намалява броя на компонентите, като същевременно позволява многопортова комуникация в рамките на една процесорна платформа.

Контролер на паметта за DDR DDR2 и SDRAM

Контролерът на паметта в чип поддържа типове памет DDR, DDR2 и SDRAM.Тази съвместимост позволява гъвкав избор на памет въз основа на изискванията за капацитет и скорост.Директната интеграция на паметта подобрява ефективността на трансфера на данни между процесора и устройствата с външна памет, като поддържа стабилна производителност на системата при непрекъснати работни натоварвания.

Интегрирани периферни интерфейси

MPC8548EVUAUJ включва DUART, I2C, PCI и RapidIO интерфейси за комуникация с външни устройства.Тези интерфейси поддържат разширяване на системата, свързаност за съхранение и високоскоростен обмен на данни между компонентите.Тяхната интеграция намалява нуждата от отделни интерфейсни контролери и поддържа организирана комуникация на ниво платка.

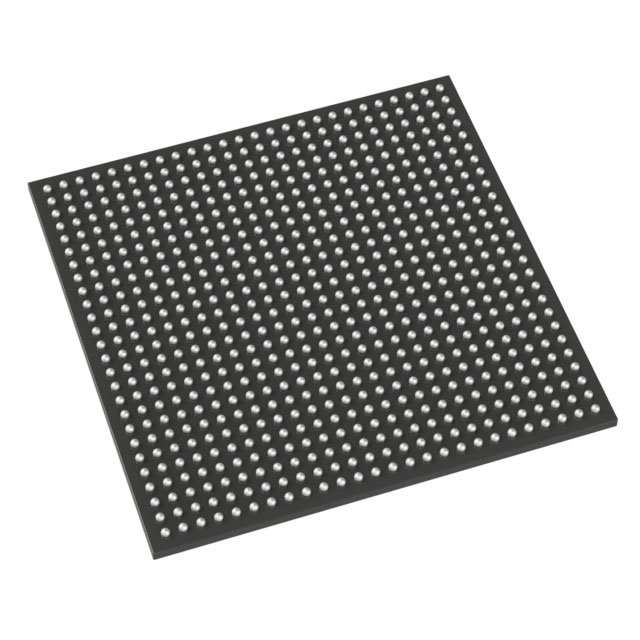

783 Pin FCBGA пакет за повърхностен монтаж

Процесорът се помещава в 783 ball flip chip ball grid array пакет с размери приблизително 29 на 29 mm.Този формат за повърхностен монтаж поддържа компактно поставяне на платката и стабилен електрически контакт в множество връзки.Дизайнът на пакета отговаря на оформления с висока плътност, използвани в мрежово и вградено комуникационно оборудване.

Работен температурен диапазон от 0 C до 105 C

Специфицираният работен температурен диапазон е от 0 C до 105 C. Този диапазон позволява надеждна работа в контролирани индустриални и комуникационни среди.Той поддържа системи, които могат да изпитат повишени вътрешни температури по време на продължителна работа.

Поддръжка на I O напрежение 1,8 V 2,5 V и 3,3 V

Устройството поддържа нива на входно и изходно напрежение от 1,8 V, 2,5 V и 3,3 V. Съвместимостта с много нива на напрежение позволява връзка с широк набор от периферни компоненти.Тази гъвкавост опростява системната интеграция в различни логически стандарти.

MPC8548EVUAUJ Технически спецификации

Атрибут на продукта	Стойност на атрибута
производител	NXP Semiconductors
Напрежение - I/O	1.8V, 2.5V, 3.3V
Пакет устройства на доставчика	783-FCBGA (29x29)
Скорост	1,333GHz
Серия	MPC85xx
Функции за сигурност	Криптография, Генератор на случайни числа
RAM контролери	DDR, DDR2, SDRAM
Опаковка / Калъф	783-BBGA, FCBGA
Пакет	поднос
Работна температура	0°C ~ 105°C (TA)
Брой ядра/ширина на шината	1 ядро, 32-битов
Тип монтаж	Повърхностен монтаж
Ethernet	10/100/1000 Mbps (4)
Основен процесор	PowerPC e500
Копроцесори/DSP	Обработка на сигнали;SPE, Сигурност;SEC
Основен номер на продукта	MPC85

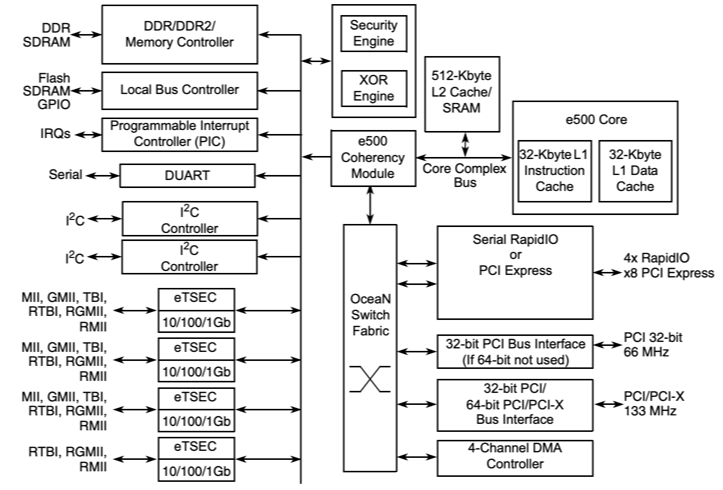

Блокова схема на устройството на MPC8548EVUAUJ

Интегрирана около ядро PowerPC e500, архитектурата съчетава 32 Kbyte L1 инструкция и 32 Kbyte L1 кеш данни с 512 Kbyte L2 кеш, свързан чрез основна сложна шина.DDR и DDR2 контролерът на паметта се свързва с външна SDRAM, докато контролерът на локалната шина поддържа флаш, SRAM и GPIO връзки.Четири подобрени трискоростни Ethernet контролера осигуряват 10, 100 и 1000 Mbps работа чрез стандартни интерфейси, свързани с MII и RGMII.Високоскоростната свързаност се осигурява от Serial RapidIO или PCI Express, заедно с 32-битов PCI и 64-битов PCI X интерфейс.Механизъм за сигурност с криптографско ускорение и генериране на произволни числа работи заедно с двигател XOR и четириканален DMA контролер.Вътрешното движение на данни между подсистемите се управлява от Ocean switch fabric, свързвайки обработката, паметта, мрежовите и периферните интерфейси в рамките на единична система върху оформление на чип.

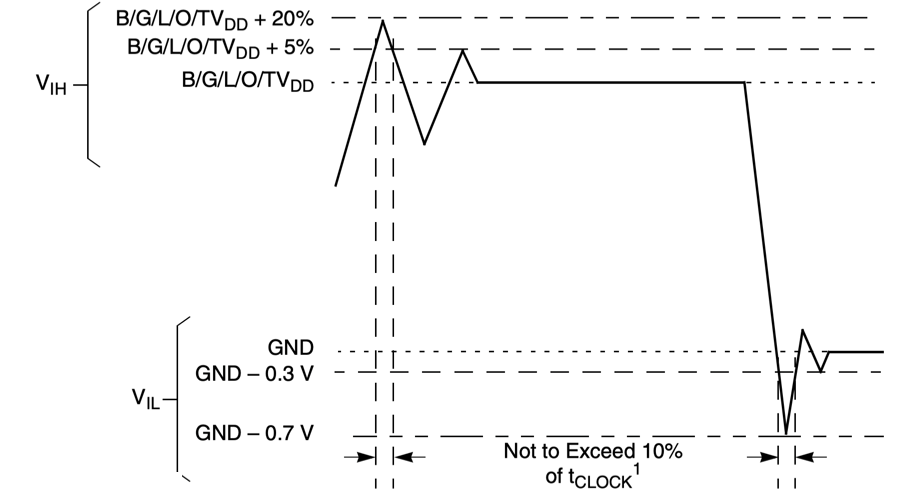

Превишаване на границите на подминаване на MPC8548EVUAUJ

Ограниченията на формата на вълната на напрежението определят допустимите нива на превишаване и превишаване в интерфейсите на устройството спрямо свързаните захранващи релси.Входящите прагове на високо ниво се отнасят до B G L O TVDD, като е разрешено временно превишаване до TVDD плюс 20 процента и TVDD плюс 5 процента, както е посочено с пунктирани гранични линии.Ограниченията на ниските нива се отнасят за земята, показвайки граници на отклонение до минус 0,3 V и минус 0,7 V. Преходните отклонения извън обхвата на стационарно състояние са ограничени до продължителност, която не надвишава 10 процента от приложимия период на часовник, с препратка към часовника, дефинирана за тип интерфейс като DDR, PCI, I2C, JTAG или Ethernet.Диаграмата установява граници на електрическо напрежение, за да се гарантира целостта на сигнала и съответствие с работните условия на интерфейса.

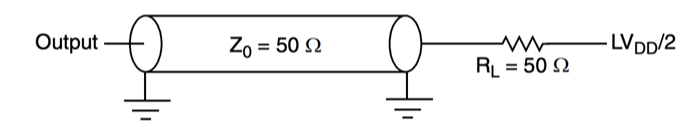

AC тестово натоварване на MPC8548EVUAUJ

Конфигурацията за изходен тест дефинира среда с контролиран импеданс за AC характеризиране на интерфейса eTSEC.Изходният възел задвижва предавателна линия, моделирана с характерен импеданс от 50 ома, прекратен от 50 ома товарен резистор, свързан към LVDD, разделен на две.Наземните препратки са показани в двата края на предавателния път, за да представят балансирана настройка за измерване.Тази подредба установява дефинирани условия на натоварване и отклонение за оценка на времето на сигнала и поведението на напрежението при стандартизирани AC тестови условия.

Приложения на MPC8548EVUAUJ

Корпоративни и мрежови рутери от операторски клас

MPC8548EVUAUJ се използва в корпоративни и операторски рутери, които обработват непрекъснат пакетен трафик през множество мрежови портове.Неговото ядро ​​PowerPC e500 обработва таблици за маршрутизиране, решения за пренасочване и протоколни стекове в реално време.Интегрираните четворни Gigabit Ethernet интерфейси позволяват директно свързване към няколко мрежови връзки, намалявайки външните компоненти на платката.С вграден контрол на паметта и поддръжка на хардуерна сигурност, процесорът поддържа стабилна пропускателна способност, докато управлява криптирани потоци от данни в локални и широкообхватни мрежи.

Мрежови комутатори и многопортови шлюзове

В управляваните комутатори и мрежови шлюзове устройството координира потока от данни между свързани системи.Той се справя с проверката на рамката, буферирането и разпределението на трафика, като същевременно поддържа постоянна комуникация между портовете.Интегрираните PCI и RapidIO интерфейси поддържат разширение и високоскоростно свързване в рамките на модулни системи.Тази настройка позволява на компактните комутационни платформи да управляват структуриран обмен на данни, без да разчитат на множество дискретни контролери.

Оборудване за телекомуникационна инфраструктура

Телекомуникационните платформи като устройства за достъп и предавателни системи използват MPC8548EVUAUJ за централизиран контрол и управление на данни.Процесорът поддържа стабилно движение на данни между комуникационните интерфейси, докато контролира системните задачи и функциите за наблюдение.Неговият дефиниран работен температурен диапазон поддържа използване в оборудване, което работи непрекъснато в контролирани мрежови съоръжения.

Сигурни мрежови и VPN устройства

Защитените шлюзове и VPN устройствата разчитат на процесора за управление на криптиран трафик и контрол на сесията.Интегрираният механизъм за сигурност извършва криптиране и декриптиране директно на чип, поддържайки защитени комуникационни канали.Това позволява сигурни дистанционни връзки и обмен на данни без необходимост от допълнителни процесори за сигурност, спомагайки за поддържането на компактна системна архитектура.

Индустриални вградени системи за управление

Индустриалните контролни блокове използват MPC8548EVUAUJ за наблюдение на свързаните в мрежа устройства и координиране на комуникацията между подсистемите.Той управлява събирането на данни, отчитането на състоянието и контролната сигнализация в рамките на структурирани платформи за автоматизация.Процесорът поддържа надеждна работа по време на дълги цикли на работа, което го прави подходящ за вградени системи, които работят през целия ден.

Високопроизводителни вградени изчислителни платформи

Вградените компютърни платки използват този процесор за стартиране на операционни системи и комуникационни услуги в рамките на едно интегрирано устройство.Той управлява достъпа до паметта, периферния контрол и обработката на данни в системи, които изискват постоянна производителност.Интегрираните интерфейси опростяват дизайна на платката, като същевременно поддържат мащабируеми изчислителни модули.

Сигурни комуникационни системи

Сигурното комуникационно оборудване интегрира MPC8548EVUAUJ за управление на контролиран обмен на данни в кабелни мрежи.Процесорът поддържа защитено обработване на съобщения, сигурни ключови операции и надзор на протокола.Неговите комбинирани функции за обработка, работа в мрежа и сигурност позволяват структуриран дизайн на комуникационни платформи, фокусирани върху защитен трансфер на данни.

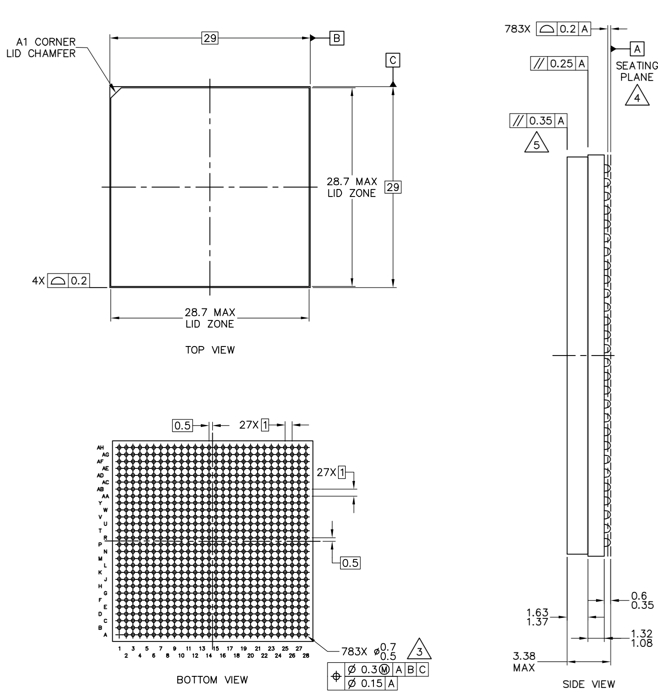

Габаритни размери на MPC8548EVUAUJ

Контурните чертежи на опаковката определят механичните размери и оформлението на топката за версиите 783 проводник FC CBGA и FC PBGA с пълен капак.Изгледът отгоре определя максималните размери на зоната на капака от 28,7 на 28,7 mm и идентифицира ъгловата фаска A1 за ориентация.Изгледът отдолу представя решетка с размери 27 на 27 топки, включваща общо 783 топки за запояване със стъпка от 0,8 mm, включително етикетирани координати на ред и колона за идентификация на щифта.Страничният изглед предоставя ограничения на общата височина до 3,38 мм и референтни равнини на седене, заедно с толеранси за копланарност и контрол на профила.Означенията на размерите и геометричните толеранси установяват физически ограничения за дизайна на отпечатъка на печатни платки и подравняването на монтажа.

MPC8548EVUAUJ Предимства и недостатъци

Предимства

• Работи на честота до 1,333 GHz, като поддържа постоянна обработка на данни в мрежови системи

• Интегрира четири Gigabit Ethernet интерфейса, намалявайки нуждата от външни мрежови контролери

• Включва криптографско ускорение на чип и генератор на произволни числа за сигурна обработка на данни

• Поддържа DDR, DDR2 и SDRAM памет, което позволява гъвкав избор на памет

• Осигурява RapidIO и PCI интерфейси за структурирано разширяване на системата

• Предназначен за работа от 0 C до 105 C, подходящ за контролирана индустриална среда

• Високото ниво на интеграция намалява общия брой компоненти и опростява оформлението на платката

Недостатъци

• Едноядрен дизайн може да ограничи производителността в силно паралелни софтуерни среди

• Не включва поддръжка на интегрирана графика

• Липсват вградени SATA и USB интерфейси

• 783-пинов FCBGA пакет изисква прецизно оформление на печатни платки и контролиран монтаж

• Архитектурата на PowerPC може да предложи по-тясна софтуерна поддръжка в сравнение с по-новите семейства процесори

• Планирането на жизнения цикъл трябва да се преразгледа, когато се разработват дългосрочни системни проекти

MPC8548EVUAUJ Алтернативи

Номер на част	производител	Ключови характеристики	Случай на употреба/Бележки
MPC8548EVTAUJD	NXP USA Inc.	PowerPC e500 ядрен процесор, работещ до 1,33 GHz с интегриран DDR контролер на паметта и множество Gigabit Ethernet интерфейси.Проектиран за висока пропускателна способност на данни и мрежова обработка.	Използва се в корпоративно мрежово оборудване, телекомуникационна инфраструктура и вградени системи, изискващи висока комуникационна производителност.
MPC8548EVTAUJC557	Freescale Semiconductor	Високопроизводителен PowerPC процесор с поддръжка на DDR/DDR2 памет и усъвършенствани комуникационни интерфейси.Поддържа индустриален температурен диапазон от −40 °C до 85 °C.	Подходящ за индустриални мрежи, контролери за автоматизация и комуникационни шлюзове, работещи в среда с повишена температура.
MPC8548EVTAUJC	NXP USA Inc.	PowerPC e500 ядро с интегриран контролер на паметта и високоскоростни комуникационни интерфейси.Проектиран за стабилна работа в диапазона от 0 °C до 70 °C.	Често се използва в търговски мрежови устройства, системи за маршрутизиране на данни и вградени компютърни платформи.
MPC8548EVUAQG	NXP USA Inc.	PowerPC базиран процесор с интегриран Ethernet и поддръжка на памет, оптимизиран за вградени комуникационни задачи.Индустриална температурна способност.	Идеален за индустриални шлюзове, мрежови процесори и комуникационно оборудване с висока надеждност.

Относно NXP Semiconductors

NXP Semiconductors N.V. е глобална компания за полупроводници със седалище в Айндховен, Холандия.Създадена е през 2006 г. след корпоративно преструктуриране и оттогава се е превърнала в основен доставчик на решения за смесен сигнал и вградена обработка.Компанията управлява дизайнерски и изследователски центрове в множество региони и обслужва автомобилната, индустриалната, комуникационната инфраструктура и мобилните пазари.Продуктовото му портфолио включва микроконтролери, приложни процесори, сигурни устройства за идентификация, аналогови компоненти и решения за свързване.NXP се фокусира върху сигурни връзки и надеждни електронни системи за управление, използвани в транспорта, мрежите и вградените платформи.

Заключение

MPC8548EVUAUJ обединява обработка, работа в мрежа и сигурност в един компактен чип.Получавате 32-битово PowerPC ядро, работещо с висока скорост, заедно с четири Gigabit Ethernet порта и гъвкава поддръжка на паметта.Неговият вграден механизъм за сигурност помага за управлението на криптирани данни директно в процесора, което поддържа комуникацията стабилна и защитена.С поддръжка на PCI, RapidIO и множество нива на напрежение, той се вписва в много комуникационни и контролни системи.783-пиновият FCBGA пакет позволява гъсто оформление на платката, като същевременно се справя с взискателни работни натоварвания.Ако имате нужда от надеждно маршрутизиране на данни и системен контрол в едно устройство, този процесор ви дава балансирана комбинация от производителност и интеграция.
