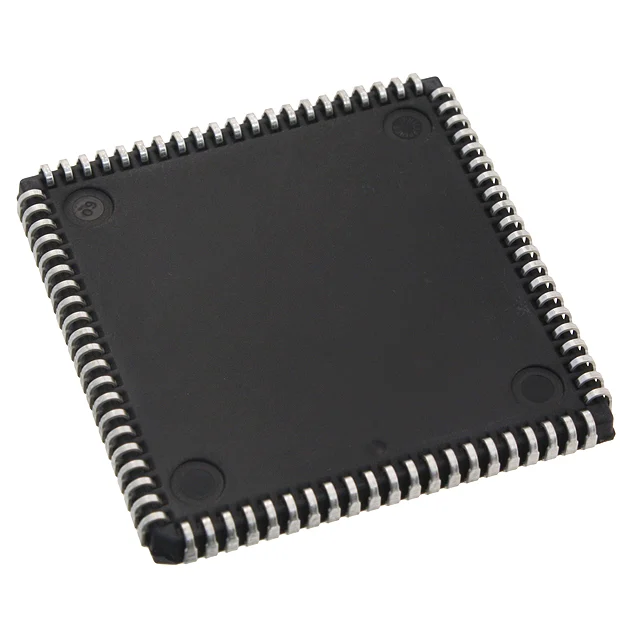

Пакет XC3042-100PC84C PLCC84, логически блокове и производителност

XC3042-100PC84C е класическо програмируемо логическо устройство от добре познатото семейство XC3000.Той ви дава гъвкав начин за работа с цифрова логика, без да разчитате на чипове с фиксирана функция.С около 3000 използваеми порта и 5V работа, той се вписва перфектно в по-стари платки и дълготрайни системи.Можете да го препрограмирате, като заредите конфигурационни данни при включване, което прави актуализациите много по-лесни.Неговият 84-пинов PLCC пакет поддържа оформлението на платката компактно, като същевременно предлага изобилие от I/O връзки.От промишлени машини до ретро компютърни проекти, това устройство продължава да поддържа надежден хардуерен дизайн.Тук ще получите ясен поглед върху неговите характеристики, структура и приложения в реалния свят.

Каталог

XC3042-100PC84C Преглед

The XC3042-100PC84C е CMOS SRAM базирана полева програмируема гейт матрица, предназначена за конфигурируема реализация на цифрова логика.Той принадлежи към семейството XC3000 и се доставя в 84-пинов PLCC пакет.Устройството работи със захранване от 5 волта и изисква конфигурационни данни при включване, за да дефинира своите логически функции.Вътрешната му структура поддържа програмируеми логически блокове и гъвкави входни и изходни връзки за управление, интерфейс и задачи за обработка на данни.Този компонент обикновено се използва във вградени системи, индустриално оборудване и наследени цифрови платформи, които изискват адаптивна хардуерна логика.Търсите XC3042-100PC84C Свържете се с нас, за да проверите текущите наличности, времето за доставка и цените.

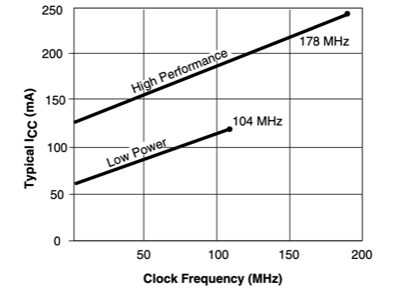

Типичен Icc спрямо честота за XC3042-100PC84C

Графиката изобразява типичния захранващ ток по вертикалната ос в милиампери спрямо часовниковата честота по хоризонталната ос в мегахерци, показвайки тока, нарастващ с работната честота.Идентифицирани са два режима на работа, обозначени с ниска мощност и висока производителност, всеки от които е представен с нарастваща линия.Режимът с ниска мощност достига приблизително 104 MHz при ток близо до 120 mA, докато режимът с висока производителност се простира до около 178 MHz с ток, приближаващ 240 mA.Линейната тенденция в двете криви показва пропорционално нарастване на динамичното потребление на ток с увеличаване на честотата на превключване, отразявайки зависими от честотата мощностни характеристики на устройството.

XC3042-100PC84C CAD модел

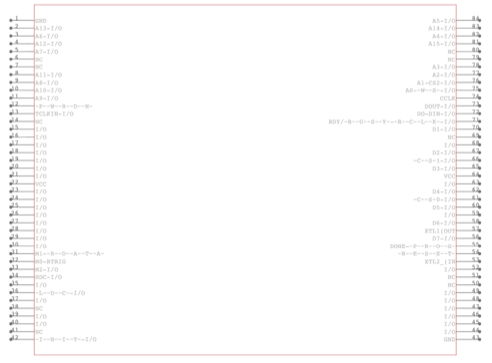

XC3042-100PC84C Символ

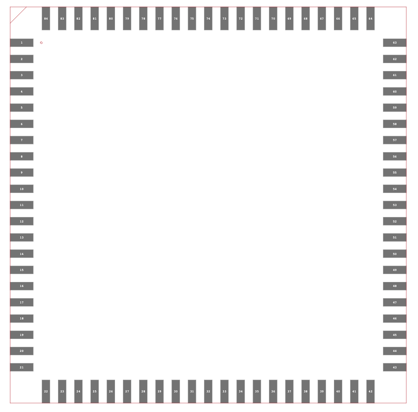

XC3042-100PC84C Отпечатък

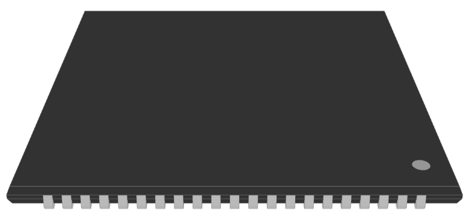

XC3042-100PC84C 3D модел

Характеристики на XC3042-100PC84C

Използваем капацитет на логическа врата

XC3042-100PC84C осигурява приблизително 3000 използваеми логически порта за внедряване на цифрови схеми.Този капацитет поддържа контролна логика, маршрутизиране на данни, държавни машини и аритметични операции в рамките на едно програмируемо устройство.Чрез интегриране на множество логически функции в един компонент, той намалява необходимостта от отделни интегрални схеми с фиксирана логика и поддържа компактни оформления на платката.

Конфигурируема логическа блокова структура

Устройството съдържа 144 конфигурируеми логически блока, които формират ядрото на неговата програмируема архитектура.Всеки блок може да бъде подреден да изпълнява комбинационни и последователни логически функции.Тази структура позволява на дизайнерите да дефинират персонализирано поведение на хардуера въз основа на изискванията на приложението, като същевременно поддържат предвидима цифрова работа.

Потребителски входни и изходни ресурси

XC3042-100PC84C включва 74 достъпни за потребителя входни и изходни пина.Тези щифтове позволяват директна връзка с външна памет, процесори, контролни линии и комуникационни интерфейси.Наличният I O брой поддържа гъвкава системна интеграция във вградени и наследени платформи.

Интегрирана памет на чип

Устройството включва общо 30784 RAM бита във вътрешната си структура.Тази памет може да се използва за временно съхранение на данни, буфериране и свързани с логиката функции.Вградената RAM памет намалява зависимостта от външна памет за умерени нужди от съхранение.

Стандартен работен диапазон от 5 волта

XC3042-100PC84C работи в диапазон на захранващо напрежение от 4,75 волта до 5,25 волта.Тази гама е в съответствие със стандартните 5-волтови цифрови системи и поддържа съвместимост с TTL и CMOS базирани схеми, които обикновено се използват в установени дизайни.

Търговски температурен диапазон

Определеният работен температурен диапазон е от 0 градуса по Целзий до 85 градуса по Целзий.Това прави устройството подходящо за контролирани закрити търговски и индустриални среди, където се поддържат стабилни топлинни условия.

84-пинов PLCC пакетен формат

Устройството се доставя в пакет с 84-пинов пластмасов носител за чипове с J проводници.Този формат за повърхностен монтаж поддържа сигурно закрепване на платката и ефективно използване на пространството на печатната платка при оформления със средна плътност.

Базирана на SRAM препрограмируема архитектура

XC3042-100PC84C използва конфигурационна система, базирана на SRAM.Неговата логическа конфигурация се зарежда при включване от външен източник, което позволява устройството да бъде препрограмирано, когато са необходими актуализации на дизайна.Това поддържа гъвкавост на дизайна без подмяна на хардуер.

Съвместимост на семейната архитектура на XC3000

Устройството следва архитектурата на семейството XC3000 FPGA.Той поддържа установени методи за конфигуриране и дизайнерски подходи, използвани в тази продуктова серия, позволявайки последователна интеграция със свързани устройства.

Степен на скорост -100 Класификация на времето

Степента на скорост -100 определя категорията на производителността на времето на устройството.Той показва характеристиките на превключване и разпространение в семейството XC3000, поддържайки стабилно и предвидимо поведение на цифров сигнал в практически приложения.

XC3042-100PC84C Технически спецификации

Атрибут на продукта	Стойност на атрибута
производител	AMD Xilinx
Напрежение - Захранване	4.75V ~ 5.25V
Общо RAM битове	30784
Пакет устройства на доставчика	84-PLCC (29.31x29.31)
Серия	XC3000
Опаковка / Калъф	84-LCC (J-Lead)
Пакет	поднос
Работна температура	0°C ~ 85°C (TJ)
Брой LAB/CLB	144
Брой I/O	74
Брой порти	3000
Тип монтаж	Повърхностен монтаж
Основен номер на продукта	XC3042
Състояние на RoHs	RoHS несъвместим
Ниво на чувствителност към влага (MSL)	3 (168 часа)
Състояние на REACH	REACH Незасегнати
ECCN	EAR99
HTSUS	8542.39.0001

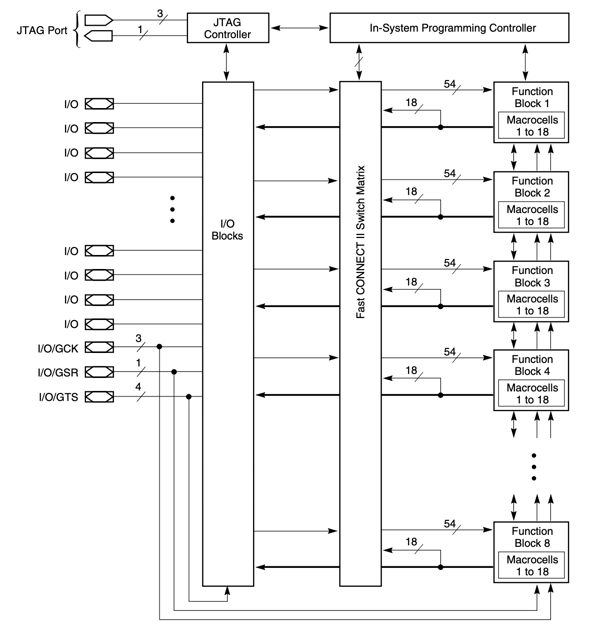

Архитектура на XC3042-100PC84C

Структурирано около осем функционални блока, всеки съдържащ 18 макроклетки, устройството свързва програмируеми логически ресурси чрез централна превключваща матрица FastCONNECT II, която управлява вътрешното маршрутизиране на сигнала.Всеки функционален блок се свързва с матрицата, използвайки 54 входни линии и 18 изходни пътя, поддържайки предсказуеми закъснения на свързване, типични за CPLD структурите.I/O блоковете, разположени по протежение на лявата страна, осигуряват връзка с външен щифт и интегрират глобални контролни сигнали, означени с I O GCK, I O GSR и I O GTS за часовник, нулиране на настройките и разпределение на три състояния.JTAG контролер и контролер за системно програмиране се появяват в горната част, което показва съответствие с гранично сканиране и възможност за препрограмиране на конфигурация.Удебелените пътища на сигнала показват директни връзки от изходите на функционални блокове към I O блоковете, намалявайки етапите на маршрутизиране за избрани изходи.

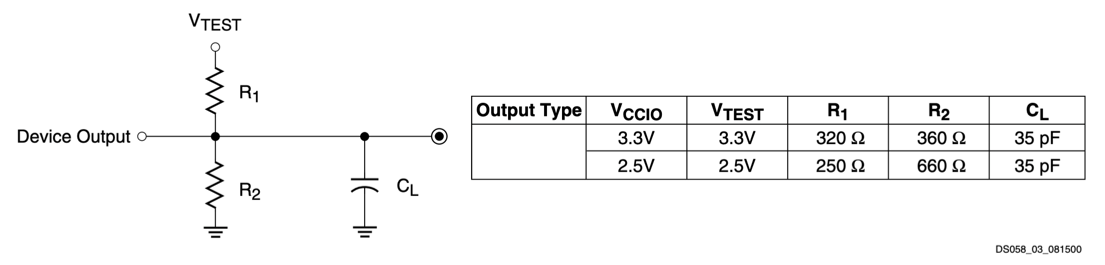

Верига за AC натоварване на XC95144XL

Конфигурацията на тестовото натоварване свързва изхода на устройството към резистивен делител, образуван от R1, свързан към VTEST и R2, свързан към земята, с капацитивен товар CL, свързан от изходния възел към земята.Веригата моделира изходни условия на превключване за измервания на времето на AC чрез дефиниране на контролирано резистивно и капацитивно натоварване.Таблица определя стойности за две работни нива, като VCCIO и VTEST са зададени на 3,3 V, използвайки R1 от 320 ома и R2 от 360 ома, или 2,5 V, използвайки R1 от 250 ома и R2 от 660 ома, докато CL остава 35 pF и в двата случая.Тази конфигурация установява стандартизирани параметри на натоварване за оценка на характеристиките на нарастване и спадане на изхода при определени условия на напрежение.

Приложения на XC3042-100PC84C

Поддръжка на наследени вградени системи

XC3042-100PC84C се използва широко за поддръжка на вградени системи, разработени по време на ранното приемане на програмируема логика.Много контролни платки в производственото оборудване, инструментите и комуникационния хардуер са проектирани около архитектурата на XC3000.Когато тези системи изискват ремонт, устройството позволява да се възстанови оригиналната програмируема логика без модифициране на печатната платка.Това помага да се запази поведението на системата, времевите връзки и съвместимостта на сигналите.

Индустриални системи за управление, базирани на архитектура XC3000

В индустриални платформи за управление, изградени с устройства от серия XC3000, XC3042-100PC84C управлява последователността, маршрутизирането на сигнала и координацията на интерфейса между сензори и изпълнителни механизми.Неговият работен диапазон от 5 волта съответства на логическите нива, използвани в по-старите системи за автоматизация.Устройството може да се справи с контрола на времето, управлението на пътя на данните и дискретната логическа подмяна в рамките на програмируем хардуер, което позволява стабилна работа в дълготрайни производствени среди.

Ретро компютри и проекти за възстановяване на хардуер

XC3042-100PC84C се използва в ретро компютърни проекти, които имат за цел да запазят или пресъздадат ранни програмируеми логически дизайни.Позволява възстановяване на разширителни карти, развойни платки и интерфейсни модули, първоначално изградени с устройства XC3042.Като поддържа една и съща конфигурационна структура и оформление на щифтовете, той помага да се поддържа автентично поведение на хардуера, като същевременно позволява препрограмиране, когато са налични дизайнерски файлове.

Образователно изследване на ранната FPGA архитектура

Устройството служи като учебна платформа за разбиране на SRAM базирани FPGA структури от първо поколение.Студентите могат да изследват конфигурируеми логически блокове, ресурси на вътрешна памет и външни методи за конфигуриране в реално хардуерно устройство.Работата с тази архитектура дава практическа представа за това как са организирани ранните програмируеми логически системи и как цифровите функции са картографирани в хардуера.

Директна подмяна в съществуващи XC3042 инсталации

XC3042-100PC84C функционира като заместител на системи, които вече използват компоненти от серия XC3042.Той поддържа същия пакетен формат, обхват на напрежение и архитектурна структура, което позволява ремонт или обновяване на остаряло оборудване.Този подход удължава експлоатационния живот на наследените системи, без да се налага редизайн или преобразуване към по-нови програмируеми платформи.

Маркировка на частта на устройството XC3042-100PC84C

Илюстрацията на опаковката представя изглед отгоре на устройство TQ144 с етикетирани полета за маркиране на части, които определят информацията за поръчка.Типът на устройството се появява като XC95xxxXL, което показва обозначението на фамилията, докато кодът на пакета TQ144 идентифицира 144-пиновия тънък четворен плосък пакет.Класът на скоростта е отбелязан като 7C, където цифровата стойност обозначава производителността на времето, а буквата показва търговския работен температурен диапазон.Показана е отделна хоризонтална линия, която не е свързана с номера на частта на устройството, разграничавайки проследимостта или информацията за партидата от идентификаторите за поръчка.Местоположението на щифт 1 е маркирано с кръгъл индикатор в единия ъгъл, за да се определи ориентацията на пакета.

XC3042-100PC84C Предимства и недостатъци

Предимства

• Базираната на SRAM структура позволява логиката да бъде препрограмирана, когато са необходими промени в дизайна

• Установената XC3000 архитектура поддържа стабилна работа в дългосрочни наследени системи

• Диапазонът на захранване от 5 волта съответства на по-старите логически нива на TTL и CMOS

• Умереният брой гейтове отговаря на малки до средни задачи за цифрово управление

• Често интегриран в по-стари вградени и индустриални платформи

• 84-пинов PLCC пакет поддържа компактни оформления на платки за повърхностен монтаж

Недостатъци

• Работата на 5 волта не съответства на съвременните цифрови системи с ниско напрежение

• Логическият капацитет е ограничен в сравнение с текущото поколение FPGA устройства

• Консумацията на енергия е по-висока от по-новите фамилии програмируеми логики с ниско напрежение

• Липсват вградени умножители и специални ресурси за обработка на сигнали

• Не включва разширено управление на часовника или функции за високоскоростен интерфейс

• Съвместимостта на инструментите за разработка е ограничена в съвременни среди за проектиране на FPGA

XC3042-100PC84C Алтернативи

Номер на част	производител	Ключови характеристики	Случай на употреба/Бележки
XC3042-100PQ100C	AMD	Семейство XC3000 FPGA с около 3000 системни порта и 144 конфигурируеми логически блока.Работи от 5V захранване и поддържа опаковки за повърхностен монтаж.	Използва се в наследени програмируеми логически дизайни, контрол на интерфейса и цифрови приложения с умерена плътност.
XC3042-125PQ100C	AMD	Подобно устройство XC3042 с алтернативна степен на скорост.Осигурява конфигурируеми логически ресурси и гъвкав I/O в PQFP пакет.	Подходящ за цифрови контролни и комуникационни вериги, където изискванията за време са умерени.
XC3030L-8VQ64C	AMD	FPGA с ниска мощност от серията XC3000L с конфигурируеми логически блокове и компактен дизайн на опаковката.Проектиран за намалена консумация на енергия.	Подходящ за чувствителни към захранването вградени системи и потребителски електронни продукти.
XC3030L-8VQ64I	AMD	Промишлен клас FPGA с ниска мощност с разширен температурен диапазон и гъвкави програмируеми логически ресурси.	Използва се в промишлени контролни и вградени системи, изискващи надеждна работа в по-сурови среди.

Относно AMD Xilinx

AMD Xilinx работи като подразделение за адаптивни и вградени компютри на Advanced Micro Devices, Inc. Организацията води началото си от Xilinx, Inc., основана през 1984 г. в Калифорния, където представи програмируеми логически устройства, които могат да бъдат конфигурирани след производството.През годините компанията се разшири в програмируеми платформи, използвани в комуникационна инфраструктура, индустриална автоматизация, аерокосмически системи, автомобилна електроника и ускоряване на центрове за данни.Портфолиото му включва програмируеми логически устройства, адаптивна система на чипове платформи, софтуер за разработка и инструменти за проектиране, които поддържат персонализиране на хардуерно ниво.След придобиването му от AMD през 2022 г., технологиите му станаха част от по-широко портфолио от полупроводници, което съчетава програмируема логика с решения за обработка с висока производителност.

Заключение

XC3042-100PC84C ви дава практичен начин за управление на програмируема логика в 5V цифрови системи.Със своята структура, базирана на SRAM, можете да презаредите и актуализирате конфигурацията, когато е необходимо.Той предлага солидна комбинация от логически капацитет, вътрешна RAM и гъвкави I/O връзки.Пакетът PLCC84 го прави лесен за интегриране в много оформления на платки.Независимо дали поддържате по-старо оборудване или работите по реставрационни проекти, това устройство ви помага да поддържате оригиналния хардуер да работи гладко.Той остава надежден избор, когато съвместимостта и гъвкавостта са от значение.
