Ръководство за резистор 4,7 kΩ: Цветов код, употреби, тестване и сравнение на стойности

Резистор от 4,7 kΩ е често срещана електронна част, използвана за управление на тока и настройка на напрежението във веригите.Тази статия обяснява какво означава стойността, как да четете цветните й ленти и какви са основните й спецификации.Той също така показва къде се използва обикновено, като сигнали за изтегляне и изтегляне надолу, транзисторно управление и делители на напрежение.Ще научите също как да го проверявате с помощта на мултицет и как се сравнява с резистори от 10 kΩ и 47 kΩ.

Каталог

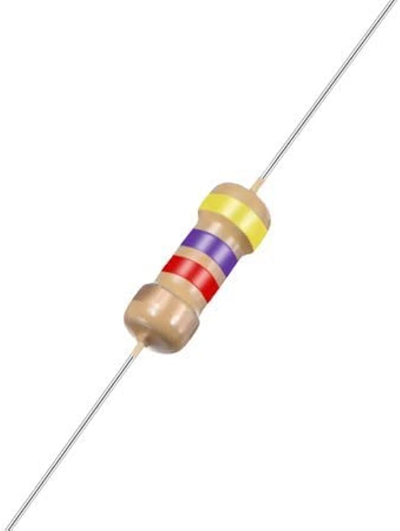

Фигура 1. Аксиален резистор 4,7 kΩ

Какво е резистор 4,7 kΩ?

Резистор от 4,7 kΩ е резистор със стойност на съпротивление от 4700 ома (Ω).„kΩ“ означава килоома, така че 4,7 kΩ = 4,7 × 1000 Ω = 4700 Ω.Във веригата тази стойност обикновено се използва за намаляване на тока до по-безопасно ниво или за задаване на ниво на напрежение в даден възел.Той помага да поддържате сигналите стабилни, като контролирате колко ток може да тече през даден път.С прости думи, резистор от 4,7 kΩ е стандартна стойност, използвана за контрол на тока или напрежението на формата, без да позволява на веригата да изтегля твърде много.

Електрически спецификации на резистор 4,7 kΩ

Резистор от 4,7 kΩ може да бъде направен в много типове и размери, така че спецификациите му варират според серията и производителя.Таблицата по-долу изброява общи, измерими спецификации, които ще видите в таблиците с данни.

Спецификации	Типичен диапазон
Номинална съпротива	4,7 kΩ (4700 Ω)
Толерантност	±0,1%, ±0,5%, ±1%, ±2%, ±5%
Номинална мощност (аксиален)	1/8 W, 1/4 W, 1/2 W, 1 W, 2 W
Номинална мощност (SMD)	1/20 W, 1/16 W, 1/10 W, 1/8 W, 1/4 W
температура коефициент (TCR)	25, 50, 100, 200, 300 ppm/°C
Оперативен температурен диапазон	от −55°C до +155°C (варира според типа)
Макс работи напрежение	~50 V до 500 V (зависи от пакета/мощността)
Максимално претоварване напрежение	По-високо от работно напрежение (зависи от серията)
Размер на опаковката (SMD)	0201, 0402, 0603, 0805, 1206, 1210
Размер на тялото (аксиален)	Зависи от мощност (по-дълго тяло за по-висока W)
Резистор технология	дебел филм, тънък филм, метален филм, навит с тел
Дългосрочен стабилност	напр. ±(0,2% до 1%) над 1000 часа (в зависимост от типа)
Шум (относително)	По-ниско навътре метал/тънък филм, по-висок при някои дебели филми
Напрежение коефициент	Типично ниско;посочени повече в прецизни типове
Влага / екологичен рейтинг	Варира (с общо предназначение до серия с висока надеждност)

4,7 kΩ Цветов код на резистора

Много резистори от 4,7 kΩ използват цветни ленти, така че можете бързо да идентифицирате стойността.Броят на лентите (4, 5 или 6) основно променя колко цифри се показват и дали е включена допълнителна информация като температурен коефициент.

4-лентов цветен код

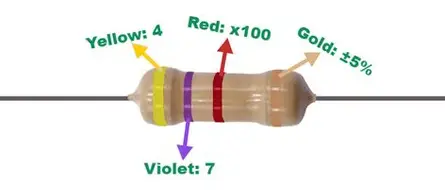

Фигура 2. 4-лентов 4,7 kΩ цветен код

Група Позиция	Цвят	Значение	Стойност
1-ва лента	Жълто	1-ва цифра	4
2-ра лента	Виолетово	2-ра цифра	7
3-та лента	червено	Множител	×100 (10²)
4-та лента	злато	Толерантност	±5%

Първите две ленти дават числото 47. Третата лента (червена) означава умножение по 100, така че 47 × 100 = 4700 Ω.Това е 4,7 kΩ.Златната лента показва, че съпротивлението може да варира с ±5% от посочената стойност.

5-лентов цветен код

5-лентов резистор добавя допълнителна цифра, така че стойността използва три значещи цифри преди множителя.Това обикновено се използва за части с по-строг толеранс.

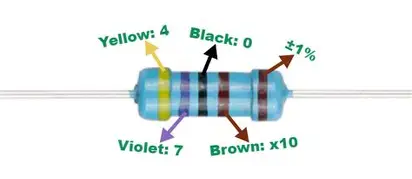

Фигура 3. 5-лентов 4,7 kΩ цветен код

Група Позиция	Цвят	Значение	Стойност
1-ва лента	Жълто	1-ва цифра	4
2-ра лента	Виолетово	2-ра цифра	7
3-та лента	черен	3-та цифра	0
4-та лента	кафяво	Множител	×10 (10¹)
5-та лента	кафяво	Толерантност	±1%

Първите три ленти образуват 470. Множителната лента (кафява) означава ×10, така че 470 × 10 = 4700 Ω.Това се равнява на 4,7 kΩ.Последната лента (кафява) показва ±1% толеранс, което обикновено е по-прецизно от обикновените 4-лентови части.

6-лентов цветен код

6-лентовият резистор включва лента за температурен коефициент (tempco) в допълнение към толеранса.Това е полезно, когато ви е грижа за стабилността на стойността при температурни промени.

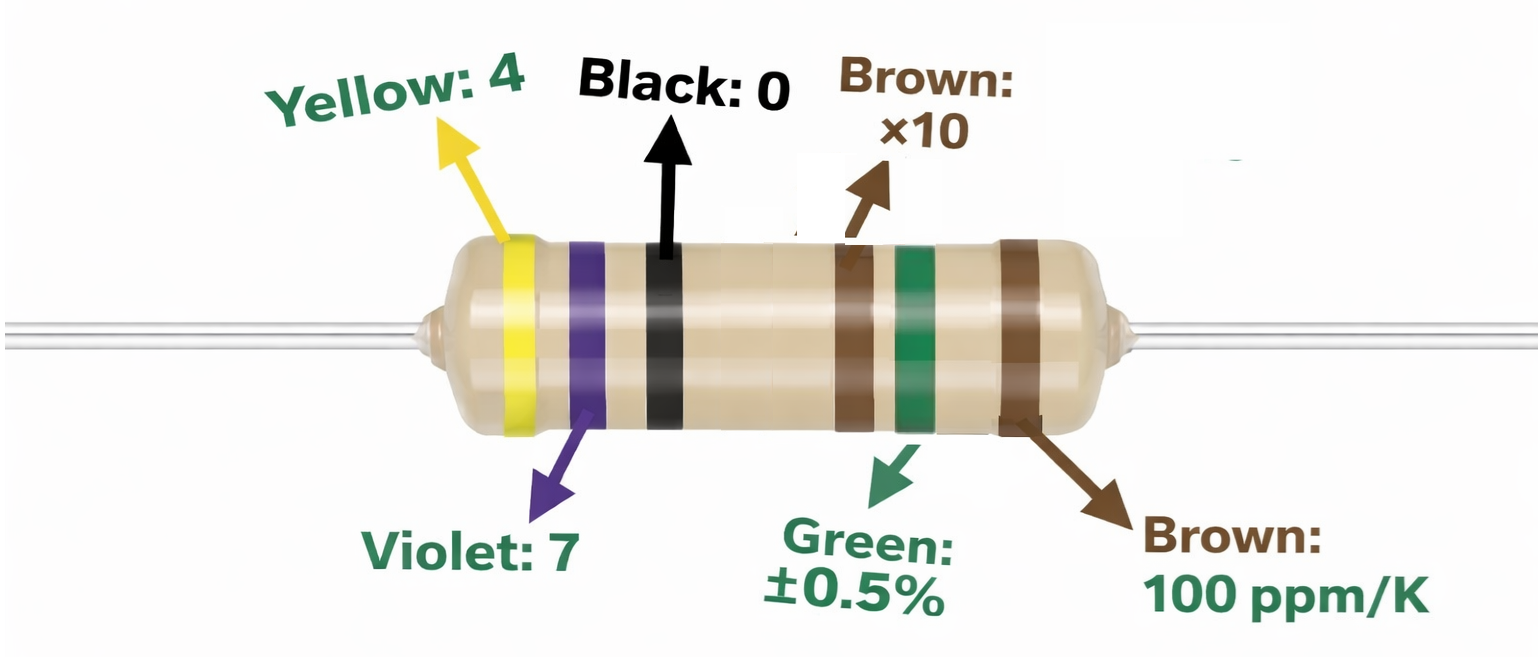

Фигура 4. 6-лентов 4,7 kΩ цветен код

Група Позиция	Цвят	Значение	Стойност
1-ва лента	Жълто	1-ва цифра	4
2-ра лента	Виолетово	2-ра цифра	7
3-та лента	черен	3-та цифра	0
4-та лента	кафяво	Множител	×10 (10¹)
5-та лента	Зелено	Толерантност	±0,5%
6-та лента	кафяво	Tempco	100 ppm/°C

Зелената лента означава, че резисторът може да варира с ±0,5% от 4,7 kΩ.Кафявата tempco лента означава, че съпротивлението се променя около 100 ppm/°C, което е 0,01% на °C (защото 100 ppm = 100/1 000 000).По-ниските стойности на ppm/°C обикновено означават по-добра стабилност, когато температурите се повишават или падат.Ето защо често се използват 6-лентови резистори, където постоянното съпротивление има значение пред температурата.

Приложения на резистор 4,7 kΩ

Резистор от 4,7 kΩ е „средна“ стойност, която пасва на много практични проекти, особено около логически сигнали и схеми с малък сигнал.По-долу са общите начини, по които се използва във вериги.

1. Издърпващ резистор за цифрови входове

Издърпване от 4,7 kΩ помага на цифровия вход да прочете чисто ВИСОКО, когато превключвателят или изходът са отворени.Дава достатъчно силно издърпване, за да се бори с малкия шум, но все още поддържа тока разумен, когато линията е изтеглена НИСКО.Тази стойност се среща широко при входове на микроконтролери и изходи с отворен дрейн.Често се среща и при споделени сигнални линии, където стабилността има значение.

2. Издърпващ резистор за стабилно НИСКО състояние

4,7 kΩ издърпване надолу задържа сигнал на НИСКО ниво, когато нищо не го управлява.Това предотвратява „плаващи“ входове, които могат произволно да променят състоянието.Често се използва с бутони, сензорни изходи и активиращи щифтове.Стойността е достатъчно силна, за да определи ясно ниво, без да прави веригата тежка.

3. Транзисторно отклонение в етапи с малък сигнал

В BJT или MOSFET секциите на драйвера, 4,7 kΩ често се използва за задаване на път на отклонение за възел на база/порт.Той помага да се контролира колко силно управляващият сигнал задвижва транзисторния вход.Мнозина го избират, когато искат стабилен контролен път без прекомерен задвижващ ток.Той също така помага на входа да не остане зареден, когато управляващият сигнал се изключи.

4. Делител на напрежение за референтни или сензорни възли

Резистор от 4,7 kΩ обикновено се свързва с друг резистор, за да образува делител за предвидимо напрежение на възела.Използва се за входно мащабиране, референтна настройка и вериги за отчитане на сензора.Стойността е практична, защото не изисква много големи компоненти и все още поддържа умерен ток на делителя.Също така е лесно да се съпостави с много стандартни стойности на резистори.

5. Затихване на сигналната линия или леко натоварване

В някои пътеки на сигнала 4,7 kΩ се използва като лек товар за намаляване на нежеланото плаване или за оформяне на поведението на възел.Може да помогне за успокояване на прихващането на малък шум по линии с висок импеданс.Това е често срещано при аналогови входове и входове за сравнение.Целта е по-стабилен възел, без да го превръща в тежък товар.

Как да тествате резистор 4,7 kΩ с помощта на мултицет?

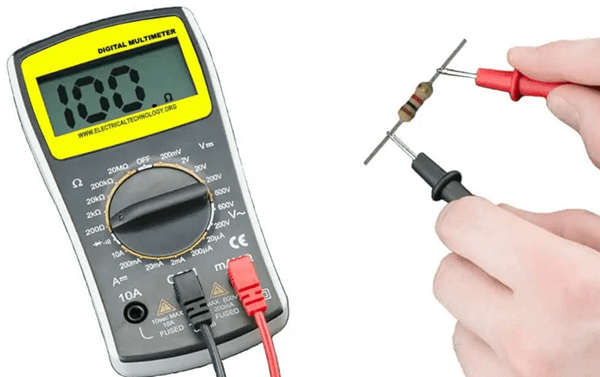

Фигура 5. Измерване на резистор с помощта на цифров мултицет

Бърза проверка с мултиметър потвърждава дали даден резистор е близо до очакваната стойност.Това е полезно при отстраняване на неизправности или сортиране на части.

Стъпка 1: Настройте мултиметъра правилно

Включете мултиметъра и го настройте на режим на съпротивление (Ω).Ако вашият измервателен уред е с ръчен диапазон, изберете диапазон над 4,7 kΩ, например 20 kΩ.Уверете се, че сондите са включени в правилните портове (COM и Ω).Докоснете за кратко върховете на сондата, за да видите, че глюкомерът реагира нормално.

Стъпка 2: Изолирайте резистора преди измерване

За най-точно отчитане резисторът трябва да се измерва извън веригата.Ако все още е запоен на платка, други части могат да създадат паралелни пътища, които променят показанията.Ако отстраняването не е възможно, повдигнете единия крак на резистора, така че да не е напълно свързан.Тази стъпка предотвратява грешни показания, които изглеждат твърде ниски.

Стъпка 3: Измерете стойността на съпротивлението

Задръжте по една сонда на всеки проводник на резистора.Поддържайте постоянен контакт, така че стойността да не скочи поради лоша връзка.Прочетете показаното съпротивление и забележете дали е близо до 4,70 kΩ.Малко отклонение е нормално в зависимост от толеранса на резистора.

Стъпка 4: Преценете резултата, като използвате очакван диапазон

Сравнете показанието с толеранса на резистора, ако го знаете.За обща част от ±5% нормалният диапазон е около 4,465 kΩ до 4,935 kΩ.За част от ±1% нормален диапазон е около 4,653 kΩ до 4,747 kΩ.Ако измервателният уред показва OL (отворена линия) или стойност далеч извън очаквания диапазон, резисторът може да е повреден или настройката за измерване може да е грешна.

Сравняване на резистори 4,7 kΩ срещу 10 kΩ срещу 47 kΩ

Тези три стойности често се използват за едни и същи „задачи“ (като издърпвания, наклонени пътища и разделители), но те се държат по различен начин, защото съпротивлението променя тока и натоварването.Таблицата по-долу показва практически електрически разлики и кога обикновено се избира всяка стойност.

Характеристики	4,7 kΩ	10 kΩ	47 kΩ
Актуално на 5 V (I = V/R)	1,06 mA	0,50 mA	0,106 mA
Актуално на 12 V	2,55 mA	1,20 mA	0,255 mA
Съпротива съотношение до 4,7 kΩ	1×	2,13× по-висока	10 × по-висока
Падане на напрежението през резистор при 1 mA	4,7 V	10 V	47 V
Разсейване на мощността при 5 V (P = V²/R)	5,32 mW	2,50 mW	0,53 mW
Мощност разсейване при 12 V	30,6 mW	14,4 mW	3,06 mW
RC време постоянен с кондензатор 100 nF	0,47 ms	1,00 мс	4.70 ms
RC прекъсване честота със 100 nF (fc = 1/2πRC)	339 Hz	159 Hz	33,9 Hz
Текущ промяна на 1 V увеличение	0,213 mA/V	0,100 mA/V	0,0213 mA/V
Изход принос на импеданс в делителя	ниско	Среден	високо
Време за зареждане до 63% със 100 nF	0,47 ms	1,00 мс	4.70 ms
Време за зареждане до ~99% (≈5τ)	2.35 ms	5.00 мс	23,5 ms
Типичен ADC ефект на импеданса на източника	Минимална грешка	Приемливо грешка	Забележимо възможна грешка
Чувствителност към ток на утечка (1 µA грешка при утечка)	0,47% грешка	1,0% грешка	4,7% грешка
Относително скорост на установяване на сигнала	бързо	Умерен	бавно

Заключение

Резисторът от 4,7 kΩ дава балансирано съпротивление, което работи добре в много вериги.Неговият цветен код показва неговата стойност и точност, а тест с мултицет потвърждава дали все още работи правилно.Често се използва за поддържане на стабилни сигнали, управление на транзисторни входове и създаване на фиксирани нива на напрежение.В сравнение с по-ниски или по-високи стойности, той черпи умерен ток и остава надежден, поради което се използва широко.
