VL53L1X сензор за лазер

Тази статия се задълбочава в тънкостите на VL53L1X, изследвайки неговите технически спецификации, практически приложения и техники за интеграция.Разбирайки неговите изчерпателни функционалности и усъвършенствани функции, можете да отключите пълния потенциал на този сензор, проправяйки пътя към иновативни решения в множество технологични области.Той също така обсъжда подробно проучване на VL53L1X, като се започне с неговата конфигурация на Pinout и обхваща своите приложения, за да осигури задълбочено разбиране на този авангарден сензор.

Каталог

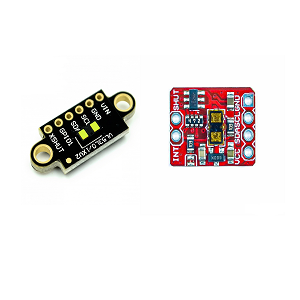

Какво е VL53L1X?

The VL53L1X Маркира трансформативен скок в сензорната технология за време на полет (TOF), като доставя точни и бързи измервания на разстоянието до 4 метра.Извества се като иновативен Mini TOF сензор, той получава възхищение от изключителната си скорост и изключителна точност, като честотите на измерването достигат до 50 Hz.

Подобрените възможности на VL53L1X произтичат от сложния му дизайн, интегрирайки лазерен излъчвател и сензор, за да се определи разликата във времето между излъчени и отразени импулси.Неговото владеене на работа при различни условия на осветление и неговата устойчивост на смущения осигуряват надеждна ефективност.С честота от 50 Hz приложения като разпознаване на жестове и избягване на препятствия в роботиката се възползват изключително много от бързото му време за реакция.

VL53L1X демонстрира забележителна гъвкавост.Автономната роботизирана навигация става по -ефективна, тъй като машините използват сензора, за да картографират обкръжението си и да избягват пречките безпроблемно.Домакински роботика като прахосмукачки се възползват от този сензор, за да подобрят ефективността на почистването чрез точно картографиране на пространствата.В потребителската електроника сензорът подобрява смартфоните чрез прецизен контрол на жеста, като по този начин обогатява взаимодействието.

VL53L1X осигурява няколко различни предимства в сравнение с традиционните сензори за разстояние като ултразвукови или инфрачервени типове.По-високата точност и разширеният обхват го правят подходящ както за къси, така и за измерване на дълги разстояния, особено полезни в точни ориентирани полета като индустриална автоматизация.Компактният му размер и ниската консумация на енергия го правят оптимален избор за преносими устройства.

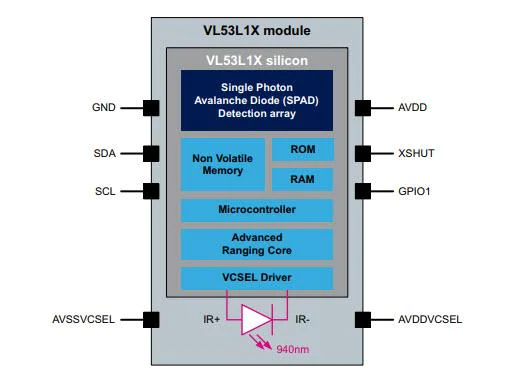

Pinout на VL53L1X

ПИН номер	Име на сигнала	Сигнал Тип	Описание на сигнала
1	AVDDVCSEL	Доставка	VCSEL доставка, която да бъде свързана с основното снабдяване
2	Avssvcsel	Земята	VCSEL Ground, който да бъде свързан към основната земя
3	GND	Земята	Да бъде свързан към основната земя
4	GND2	Земята	Да бъде свързан към основната земя
5	Xshut	Цифров вход	Xshutdown щифт, активен нисък
6	GND3	Земята	Да бъде свързан към основната земя
7	GPIO1	Цифров изход	Прекъсване на изхода.Отворен изход от дренаж
8	DNC	Цифров вход	Не се свързвайте, трябва да се оставя да плава
9	SDA	Цифров вход/изход	I²C серийни данни
10	SCL	Цифров вход	I²C сериен часовник вход
11	Avdd	Доставка	Снабдяване, което да бъде свързано с основното снабдяване
12	GND4	Земята	Да бъде свързан към основната земя

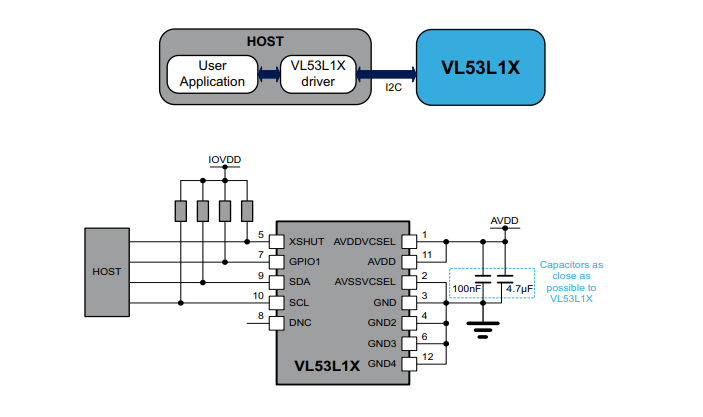

VL53L1X оформление на веригата

VL53L1X е усъвършенстван сензор за обхват на времето от STMicroelectronics.Този сензор работи, като излъчва инфрачервен лазер и измерва времето, необходимо за лазера да отскочи от обект към сензора, което позволява прецизно измерване на разстоянието.Тази технология намира разнообразни приложения, включително откриване на препятствия, разпознаване на жестове и сензиране на близост.При проектиране на оформлението на веригата за сензора VL53L1X, няколко компонента играят роли за осигуряване на оптималната производителност на сензора:

Захранване

Сензорът работи най -добре със стабилно захранване, поставено на 2.8V или 3.3V.Препоръчва се регулатор с ниско отпадане (LDO) за поддържане на това стабилно напрежение, тъй като колебанията могат да повлияят на точността.Стратегически поставете кондензатори в близост до входа на мощността, за да филтрирате шума.

I2C комуникация

Комуникацията с VL53L1X се появява чрез I2C протокола.Успешната комуникация налага резистори за издърпване на SDA (линия на данни) и SCL (линия на часовника).Обикновено 10kΩ резисторите са достатъчни, но може да са необходими корекции въз основа на капацитета на шината.

Наземни самолети

Прилагането на непрекъсната наземна равнина под сензора е полезно за намаляване на шума и осигуряване на правилна работа.Наземните равнини служат като щитове, като свеждат до минимум електромагнитните смущения и засилват целостта на сигнала.

Съображения за оформление

Ефективното оформление на веригата изисква внимание към няколко фактора:

Поставете сензора и компонентите като LDO регулатора и резисторите за изтегляне в непосредствена близост един до друг.Това подреждане намалява дължината на следите, свежда до минимум потенциалните индуктивни ефекти и намалява чувствителността към шума.

Внимателното маршрутизиране на следите от мощност и сигнала е необходимо, за да се предотврати кръстосаната разходка и смущения.Поддържането на следи от мощността отделно от следите на сигнала подобрява общата производителност.Използвайте по -дебели следи за електропроводи, за да намалите съпротивлението и потенциалните спадове на напрежението, като същевременно поддържате сигнални линии възможно най -къси.

Поставянето на кондензатори за отделяне в близост до входа на сензора и LDO повишава стабилността и работата чрез филтриране на високочестотен шум.Стойностите на кондензатора варират от 0,1 μF до 10 μF.

Придържането към тези указания за оформление може да повиши надеждността и точността на сензора VL53L1X.Например, осигуряването на солидна равнина на земята смекчава проблемите на целостта на сигнала, често срещано предизвикателство в гъсто опакованите вериги.Прецизният избор на стойности на резистор за изтегляне може да усъвършенства комуникацията на I2C, като гарантира консистенция на предаване на данни.

Технически спецификации на VL53L1X

Тип	Параметър
Опаковане	Насипно състояние
Статус на част	Активен
Напрежение - Захранване	2.8V-5V
Използван IC / част	VL53L1X
Тип сензор	Светлина, 3D време на полета (TOF)
Серия	Flightsense ™
Ниво на чувствителност към влага (MSL)	1 (неограничен)
Номер на базовата част	VL53L1
Доставено съдържание	Борда (и)

Характеристики на VL53L1X

VL53L1X сензорът е гениално включен в две различни дъски за пробив.Всяка дъска предлага специализирани функционалности, пригодени да се погрижат за специфични приложения и различни условия на околната среда.

Сензор за време на полет на дълги разстояния

Видна черта на VL53L1X е неговата способност за дълги разстояния, диапазон чрез напреднала технология за време на полет (TOF).Тази функция позволява прецизни измервания на разстоянието, обогатяващи приложения като автономна навигация, разпознаване на жестове и картографиране на околната среда.Такива прецизни измервания позволяват ниво на доверие и надеждност, което може да бъде разликата между успеха и неуспеха в сложните задачи.

Регулатор с вход от 5 до 2,8 V

Платката включва вграден регулатор, който може да обработва входния диапазон от 5 до 2,8 V, като го стабилизира до постоянен 2,8 V изход.Това регулиране на напрежението гарантира, че сензорът работи надеждно в различни електронни среди.Стабилността в производителността е изгодна при всякакви сценарии, при които колебанията на захранването са често срещано предизвикателство.Това позволява на сензора да функционира безпроблемно в множество устройства.

Превключвател на нивото на сигналния интерфейс за VL53L1X

За да се даде възможност за безпроблемна комуникация между VL53L1X сензора и хост микроконтролери, работещи на различни логически нива, е включен превключвател на нивото на сигналния интерфейс.Този интерфейс гарантира съвместимост и безпроблемно предаване на данни, разширявайки диапазона на приложението на сензора в системите със смесено напрежение.Надеждният поток от данни поддържа целостта на операциите, което се оказва полезен за различни технологични интеграции.

Истинско измерване на разстоянието

Сензорът се отличава с доставянето на точни измервания на разстоянието, независимо от размера, формата или отражателните свойства на целта.Тази функция е изгодна за сензиране на близост в интелигентни устройства, откриване на препятствия в роботиката и прецизно измерване в индустриалната автоматизация.Способността да се адаптира към различни целеви характеристики обогатява своя пейзаж на приложението, което го прави многостранен избор за търсене на надеждност при различни условия.

Интеграция на мини PCB

Проектиран за безпроблемна интеграция в миниатюрни печатни платки, компактният форм-фактор на сензора го прави подходящ за ограничените космически устройства.Това е полезно за съвременната потребителска електроника, IoT устройства и носими технологии, които изискват висока производителност в ограничени физически пространства.Ефективността при монтиране в тесни пространства, без да се компрометира функционалността, повишава приложимостта му в авангардни, компактни технологични решения.VL53L1X не само се адаптира стабилно към различни целеви характеристики, но също така поддържа надеждна ефективност при различни условия на мощност.Тези качества, комбинирани с гъвкави опции за интеграция, правят сензора надеждно и иновативно решение за широк спектър от разширени приложения.

VL53L1X Работна диаграма

Приложения на VL53L1X сензорна технология

Откриване на потребителя

VL53L1X сензорът подобрява автоматичния контрол на мощността за различни устройства, като лаптопи и IoT системи.Чрез точно откриване на присъствието той може да оптимизира използването на мощност, което води до по -дълъг живот на батерията и енергийната ефективност.В съвременното работно пространство устройства, които интелигентно управляват мощността въз основа на откриването, могат да подобрят устойчивостта на работното място и оперативните разходи.

Роботи и вакууми

VL53L1X е добър в роботи и прахосмукачки за откриване на дълги разстояния, бързо откриване на препятствия.Способността му да открива бързо и точно превежда по -ефективни модели на навигация и почистване.Например, роботизираните вакууми могат да картографират пространствата по -ефективно, като намаляват шансовете за сблъсък и осигуряват задълбочени процедури за почистване.Това практическо приложение е пример за това как напредналата сензорна технология директно подобрява ежедневните задачи за домакинство и почистване.

Дронове

Разгръщането на VL53L1X в дронове улеснява помощта за кацане, стабилното задържане и прецизното откриване на тавана.Тези възможности са добри за безпроблемни операции с дронове в разнообразна среда.Дронове, използвани при изследване, фотография и услуги за доставка.Възползвайте се от надеждни сензори, които поддържат стабилността и точността.Тази интеграция подчертава ролята на здравата сензорна технология за повишаване на ефективността и надеждността на съвременните въздушни устройства.

Мониторинг на запасите

VL53L1X подпомага интелигентните рафтове и автомати, като осигурява прецизен мониторинг на запасите.Той осигурява точно проследяване на продуктите, което повишава ефективността на възстановяване и намалява разходите за управление на запасите.Това приложение обхваща индустрията на дребно и логистиката, като прави опростени процеси на инвентара за оперативен успех.Използването на усъвършенствани сензори за мониторинг може да доведе до по -интелигентни и отзивчиви вериги за доставки.

Санитарни приложения

В санитарните приложения VL53L1X осигурява надеждно откриване, независимо от целевото отражение.Тази функция се използва за безкоритни системи в обществени перални и здравни условия, подобряване на хигиената.Чрез осигуряване на постоянна ефективност, независимо от условията на околната среда, тази сензорна технология помага да се поддържат високи стандарти за чистота и удовлетвореност.

Умни сгради и осветление

Интелигентните сгради и осветителни системи използват VL53L1X за наблюдение на хората и позволяване на контрол на жестове.Приложението му улеснява енергийно ефективно осветление и повишава взаимодействието.Например, в съвременните офиси и жилищните сгради, използването на усъвършенствани сензори за контролирано с жестове осветление може да доведе до по-персонализирано и ефективно използване на енергийните ресурси.Това практическо приложение подчертава ролята на сензорната интеграция в създаването на интелигентна среда.

1D разпознаване на жестове

VL53L1X поддържа 1D разпознаване на жестове.Тази способност е идеална за потребителската електроника и умни устройства за дома, предлагащи интуитивни механизми за контрол.Прилагането на разпознаването на жестове повишава удобството и се привежда в съответствие с тенденциите на интерфейса без докосване.Ефективността на подобни решения подчертава значението на централния дизайн в технологиите.

Фокус на камерата

В системите на камерата VL53L1X подобрява скоростта и устойчивостта на автофокуса, особено при предизвикателни условия на осветление и за проследяване на видео фокус.Това подобрение е добро за постигане на висококачествени изображения във фотографията и видеографията.Камерите с бърз и надежден автофокус осигуряват по -голяма творческа гъвкавост.Чрез тези разширени приложения е очевидно, че VL53L1X сензорите влияят на различни полета, от електроника до индустриална автоматизация.Интегрирането на усъвършенствани сензори в ежедневните инструменти не само повишава ефективността, но също така поставя основата за бъдещи иновации.

Режими на разстояние във VL53L1X

Сензорът за разстояние VL53L1X разполага с три специфични режима: къси, средни и дълги.Всеки режим е калибриран за уникални условия на околната среда и диапазони на измерване, като се отнася до различни нужди на приложението.

Режим на дълги разстояния

В своя режим на дълги разстояния VL53L1X може да измерва разстоянията до 4 метра.Въпреки способността си, този режим показва повишена чувствителност към околната светлина.В практически сценарии това се проявява в среди с интензивно осветление.Например, директната слънчева светлина и ярко осветените интериори могат да предизвикат точността на сензора, подобно на това как очите ни могат да се борят с отблясъци.Тези среди изискват внимателно обмисляне, за да се смекчат всякакви проблеми с потенциалната точност.

Режим на средно разстояние

Балансите на режима на средно разстояние и чувствителността към атмосферната светлина.Този режим измерва разстоянията ефективно в диапазон до 2 метра.Служил като посреднически решение, той е подходящ за умерени условия на околно осветление.Тази гъвкавост го прави подходящ за различни приложения на закрито и полуоут, където се желае балансирана производителност.

Режим на кратко разстояние

Режимът на кратко разстояние е изработен за максимално съпротивление на атмосферните светлинни смущения, като се гарантира надеждността дори при ярко осветени настройки.Този режим предлага обхват на измерване до 1,3 метра.Устойчивостта му е ценна за сценарии, изискващи измервания на близък разстояние и висока точност.Идеалните приложения включват монтажни линии и системи за откриване на близост.Помислете как в DIM среда преминаването към фокусирано фенерче повишава видимостта и точността.

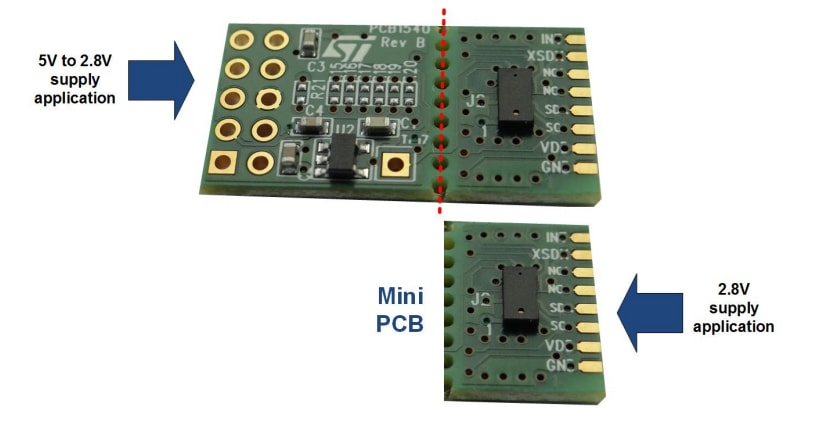

Разбиващ се дизайн на дъската на VL53L1X

Едно забележително предимство на дизайна на счупващата дъска е забележителното му удобство при оптимизиране на тесни пространства.Тези дъски за прекъсване могат да бъдат разделени по предварително маркирани червени пунктирани линии, като ефективно произвеждат по-малки „мини PCB“.Тези мини PCB опростяват интеграцията в широк спектър от приложения.Тази модулна стратегия не само оптимизира оформлението, но и подобрява персонализирането на електронните дизайни.Този подход отразява уменията, наблюдавани при мащабируеми технологични разгръщания.Счупните дъски са полезни за прототипиране.Мога бързо и без усилие да променя техните дизайни, като откъсвам и преконфигурирам секции на дъската.Тази адаптивност ускорява иновациите, паралелни итеративни процеси за развитие, обикновено използвани в гъвкавите методологии.

Информация за производителя на VL53L1X

Stmicroelectronics стои като пионерска сила в полупроводниковата индустрия, с забележителен акцент върху технологията на системата върху чип (SOC).Важен компонент от тяхното господство на пазара произтича от безмилостния им ангажимент за непрекъснати иновации в силиконовите технологии.Това устойчиво задвижване им позволява да произвеждат най-съвременни полупроводници, отговарящи на динамичните изисквания на различни приложения от автомобилни системи, които гарантират безопасността на водача на потребителската електроника, която подобрява начина на живот.Тяхната авангардна производствена мъдрост ги отличава от конкурентите.Използвайки най-новите най-съвременни съоръжения, STMicroelectronics последователно постига производството на висок добив и поддържа безупречни стандарти за контрол на качеството.Тези възможности допринасят за намаляване на дефектите и оптимизиране на ефективността, което се използва особено в високорискови индустрии, като медицински изделия, където прецизността може да означава спасяване на живота и аерокосмическото пространство, където надеждността не е договаряща.

Често задавани въпроси [FAQ]

1. Какво е VL53L1X?

VL53L1X, част от серията ST Flightsense ™, е усъвършенстван сензор за лазер за лазер за време (TOF).Той се отличава с точност, измервайки разстоянията до 4 метра и работи при честоти до 50 Hz.Сензорът намира приложения в различни области като роботика и индустриална автоматизация.

2. Как работи VL53L1X?

Този сензор използва технологията FlightSense, за да измери времето, необходимо за инфрачервените лазерни импулси да пътуват до обект и да отразяват обратно.За разлика от традиционните IR сензори, които разчитат на отразена интензивност на светлината, FlightSense изчислява точната продължителност на времето.Това повишава надеждността на измерването, особено в сложни среди, и сценарии, изискващи висока точност.

3. Как да променя адреса си на I2C?

Всеки сензор се нуждае от уникален I2C адрес, за да предотврати сблъсъци с данни и интерференция на сигнала.Следвайте тези стъпки, за да зададете различни адреси:

Уверете се, че всички VL53L1X сензори се захранват.

Захранване на всеки сензор последователно за присвояване на адрес.

Използвайки първоначално адреса по подразбиране, достъп до регистрите на всеки сензор, за да промените адреса му.
