Разбиране на квадратните форми на вълната в електрониката

Квадратните форми на вълната са голяма част от това как работят електронните устройства, особено в системите, които се занимават с цифрови сигнали.Тези вълнови форми са с проста форма, но много полезни, превключвайки между високи и ниски нива в чист, повтарящ се модел.Ще ги намерите в неща като таймери, часовници, звукови генератори и системи за управление.В тази статия ще научите какви са форми на квадратна, правоъгълна и пулса, как изглеждат и звучат и как се използват в реални вериги.Ще видите също как квадратни вълни се изграждат с помощта на синусоидни вълни и как да ги генерирате, като използвате различни инструменти като таймери, микроконтролери и генератори на сигнали.Независимо дали сте просто любопитни или работите по проект, това ръководство ще ви помогне да разберете по -добре квадратните форми на вълни.Нека започнем.

Каталог

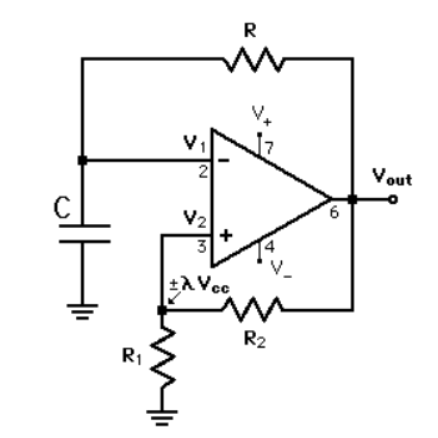

Фигура 1. Генератор на квадратна вълна

Кои са квадратни, правоъгълни и пулсови форми на вълната?

Квадратни, правоъгълни и пулсови вълни са видове сигнали, които се превключват между две нива - обикновено високо и ниско напрежение.Тези форми на вълната се използват много в електрониката, особено в Цифрови схеми, където сигнализира или са включени или изключени, като 1s и 0s в двоичен.A Квадратна форма на вълната е един от най -често срещаните.Превключва равномерно между високите и ниските състояния, прекарвайки еднакво количество време във всеки.Това създава модел, който изглежда като перфектни квадратчета, когато се вижда на графика, поради което се нарича квадратна вълна.

В идеален свят промяната между високо и ниско в квадратна форма на вълната би била моментална - сигналът ще щракне от едно състояние в друго, без забавяне.Но в реалния живот тази промяна отнема малко време.Ето защо Време за издигане (колко бързо се повишава) и времето за падане (колко бързо пада) често се разглеждат внимателно при анализиране на тези форми на вълната.

Сега, докато терминът "квадратна вълна" понякога се използва за всяка форма на две нива, има конкретна разлика.Ако формата на вълната харчи повече време, отколкото ниско - или обратното - нарича се правоъгълна форма на вълната. Все още превключва между две състояния, но Времето не е равно.Може да е високо за кратко време и ниско за по -дълъг или обратно.

Фигура 2. Квадратна форма на вълната

Тогава е Форма на импулсна вълна.За разлика от квадратните или правоъгълни вълнови форми, импулсите не винаги се повтарят.Те могат да се случат веднъж или от време на време, в зависимост от ситуацията.Може да възникне импулс, когато напрежението удари определена точка или когато някакво събитие го задейства.Тези импулси често се използват за изпращане на данни или контролни сигнали във вериги.

Тези вълнови форми може да изглеждат основни, но те играят голяма роля за това как електронните устройства говорят, обработват сигнали и изпълняват задачи зад кулисите.

Как изглежда квадратна форма на вълната?

Квадратната форма на вълната е лесна за разпознаване, след като я видите.Има много проста и остра форма - Той скача направо до високо ниво, остава там за миг, тогава пада направо до ниско ниво, и повтаря този модел отново и отново.На графика или осцилоскопски екран изглежда като ред свързани квадратчета или блокове, вървяйки нагоре и надолу в чист, редовен ритъм.

Това, което прави квадратната форма на вълната наистина „квадратна“, е, че тя прекарва Равно количество време във високото състояние, както се прави в ниско състояние.Този баланс е това, което му дава името.Ако трябваше да го погледнете като модел на превключватели на светлината, би било като включването на светлината за две секунди, изключена за две секунди, отново за две секунди и т.н.Че еднакво време се нарича a 1: 1 съотношение Марк в пространство - Значи съвпадението „на“ и „изключени“ времена.

Въпреки че терминът „квадратна вълна“ се използва доста свободно, в техническо отношение, Ако времето, прекарано във високите и ниските състояния, не е същото, това вече не е истинска квадратна форма на вълната.Това е, когато вместо това се превръща в правоъгълна форма на вълната.Но и двете все още споделят същия този стил нагоре-надолу, на две нива-разликата е точно колко дълго трае всяко ниво.Този чист, превключващ модел е това, което прави квадратните форми на вълни толкова полезни в цифровата електроника, тъй като те ясно показват промяна от едно състояние в друго.

Как звучи квадратна форма на вълната?

Ако някога сте чували квадратна форма на вълната, ще забележите, че има остър, бръмчащ звук - много по -интензивен от гладка синусоида.Тази грубост идва от формата на самата вълна.Тъй като квадратна вълна има бързи, внезапни скокове между високо и ниско ниво, звукът, който издава, е по -рязане и по -малко гладък към ухото.

Фигура 3. Звуково представяне на квадратна вълнова форма

Квадратните вълни са пълни с това, което се нарича хармоници - Това са допълнителни честоти, слоени отгоре на основния тон.Именно това дава на квадратните вълни техния богат, остър характер.В музиката или звуковия дизайн това ги прави полезни, когато искате по-привличане на вниманието или уникален тон.Те често се използват в синтезаторите и електронните инструменти по тази причина.Докато синусовата вълна може да звучи меко и чисто, квадратна вълна идва чрез по -силна и по -агресивна, което може да бъде чудесно, когато искате звук, който се откроява.

Важни неща за квадратните вълни

Квадратните форми на вълната се използват много в електрониката, особено в цифрови схеми.Това са вериги, където Сигналите са или включени или изключени.Квадратна форма на вълната се вписва идеално, защото я превключва ясно между две нива: високи и ниски.Това улеснява устройствата да четат и да реагират на сигнала.

В цифровите системи високото ниво обикновено се нарича "1" и ниското ниво се нарича "0". Можете също така да ги чуете като посочени като Високо и ниско.Тези етикети помагат да се покаже кога сигналът е активен или неактивен.Независимо дали работите с прости логически чипове или усъвършенствани микроконтролери, Квадратните форми на вълната често са част от процеса.Те са свикнали Контролни действия, изпращане на данни или запазете време В много видове устройства.

Тъй като нивата на напрежение могат да варират леко, повечето системи Определете диапазон за това, което се отчита като висок или нисък.Това позволява на устройствата да работят правилно, дори когато сигналът не е абсолютно един и същ всеки път.Има Малко ключови части от квадратна форма на вълната, които трябва да разберете да го използвате правилно.

Период от време

Периодът от време ви казва колко време отнема да се случи един пълен цикъл от формата на вълната.Това включва преминаване от ниско до високо и обратно към ниско.Можете да измерите това от един нарастващ ръб до следващия или от един падащ ръб до следващия.Дори ако издигането или падението не са моментални, инструментите за измерване винаги използват една и съща задействаща точка, така че резултатите остават точни.Познаването на периода от време ви помага да разберете колко бързо се повтаря вълновата форма.

Честота

Честотата показва колко пъти се повтаря формата на вълната за една секунда.Той се измерва в Hertz (Hz).Ако формата на вълната се повтаря веднъж всяка секунда, тя има честота 1 Hz.Ако повтаря хиляда пъти за секунда, това е 1000 Hz или 1 kHz.Можете лесно да превключвате между честотата и периода, като използвате тази проста формула:

Честота = 1 разделена на период от време

Период от време = 1 разделен на честотата

Амплитуда

Амплитудата е височината на напрежението на формата на вълната.Може да се измерва от дъното (ниско) до върха (високо).В аналоговите системи това може да бъде посочено като върхово или върхово напрежение.Но в цифровите системи важното е дали сигналът се чете като нисък или висок.

Например, в по -старите TTL системи, ниското може да означава напрежение между 0 и 0,4 волта.Високото може да е между 2 и 5 волта.Съвременните системи могат да използват по -ниски напрежения, но общата идея остава същата.Важното е, че сигналът ясно се вписва в нисък или висок диапазон, така че цифровите устройства могат да кажат какво означава.

След като се запознаете с времето, честотата и амплитудата, ще ви е по-лесно да работите с квадратни вълни в реални вериги.Тези прости форми на вълната могат да направят много, когато се използват по правилния начин.

Как квадратните форми на вълната се издигат и падат?

Квадратните форми на вълната са известни със своите остри, чисти преходи между високи и ниски нива на напрежение.Но в реалния свят тези ръбове не са наистина мигновени.Всяка квадратна форма на вълната отнема малко време, за да се премести от ниско към високо (наречено време за издигане) и от високо до ниско (наречено време за падане).Тези кратки преходни периоди могат да изглеждат незначителни, но те могат да направят голяма промяна в това колко добре работи една верига, особено в цифровата електроника, където времето има значение.

Времето за повишаване се измерва от точката, в която сигналът достига 10 процента от крайната си висока стойност до точката, в която достига 90 процента.Времето за падане се измерва по същия начин, но от 90 процента до 10 процента.Тези специфични точки помагат да се избегне леко закръгляне или шум, който може да се случи в самото начало или края на прехода.В някои случаи може да видите измервания, направени от 5 процента до 95 процента, но това е по -рядко срещано.

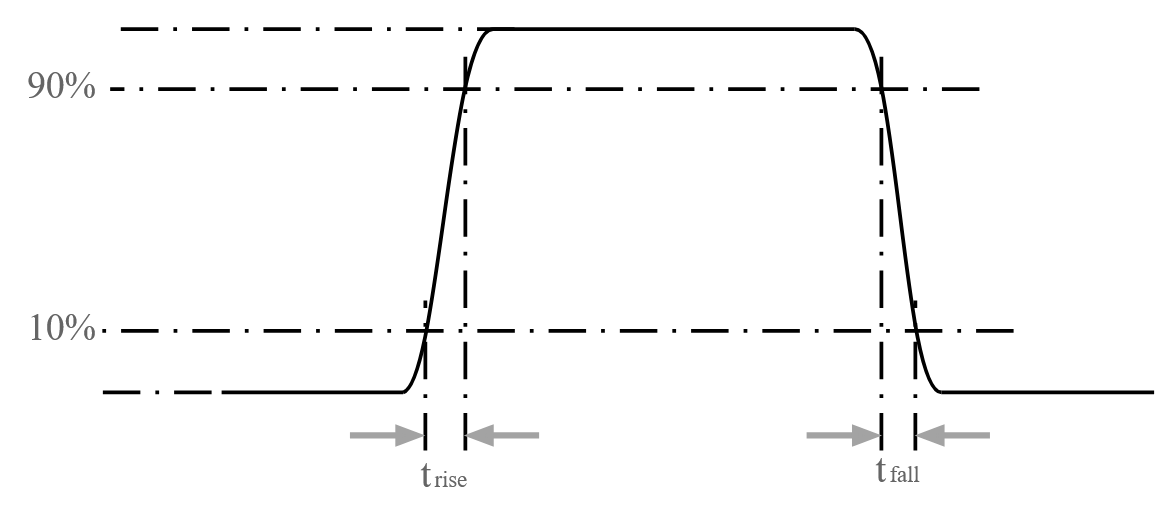

Фигура 4. Време за повишаване и падане в квадратна форма на вълната

Тези измервания често се дават в наносекунди, особено в бързи цифрови системи.Ако времето за издигане или падане е твърде бавно, това може да доведе до проблеми, като неправилно четене на сигнали или проблеми с времето във веригата.Ето защо често ще виждате стойности на времето за повишаване и падане, изброени в спецификациите на устройства като генератори на сигнали или логически чипове.

Като знаете колко бързо се повишава или пада една форма на вълната, можете по -добре да разберете дали тя ще работи гладко във вашия проект.Освен това помага, когато отстранявате неизправности или се опитвате да подобрите качеството на сигнала.Въпреки че тези промени се случват много бързо, те са важна част от това как се държат квадратните форми на вълни в реални вериги.

Как се правят квадратни вълни от синусоиди?

На пръв поглед квадратна форма на вълната изглежда много различно от гладка синусоида.Единият е остър и блокиращ, другият мек и извит.Но ако разбиете квадратна форма на вълната, като използвате нещо, наречено Fourier Analysis, ще видите, че това всъщност е направено, като добавите заедно серия от синусоидни вълни.Това може да изглежда изненадващо, но това е завладяващ начин да разберете как се изграждат формите на вълните.

Когато се анализира квадратна форма на вълната, се оказва смесица от няколко синусоидни вълни, които са свързани помежду си.Тези вълни се наричат ​​хармоници.Първият, известен като фундаментален, задава основната честота на квадратната вълна.След това елате останалите: третата хармоника (която е три пъти по -голяма от честотата на фундаменталното), петата хармоника, седми и т.н.Всяко от тях е с нечетен брой на основната честота и всеки от тях е малко по-слаб от последния.

Фигура 5. Компоненти на синусовата вълна, които образуват квадратна вълна

Така че колкото повече хармоници добавяте, толкова повече комбинираната форма започва да изглежда като квадратна вълна.Ако сте имали само основната синусова вълна, тя ще звучи и изглежда като гладка вълна.Добавете третия и петия хармоници и той започва да получава квадрат.Продължавайте и формата на вълната става по -остра и по -дефинирана.

Математически, квадратна вълна може да бъде изразена като сбор от неговите хармонични синусоиди, използвайки следното уравнение:

Тази формула показва, че перфектната квадратна вълна се прави чрез добавяне само на странни хармоници на синусоидни вълни, като всяка хармоника има по-малка сила от тази преди нея.

Фигура 6. Честотен спектър на квадратна форма на вълната

Ако преминете квадратна форма на вълната през нискочестотен филтър - който блокира по -високите хармоници - ще загубите част от тази остра форма.Краищата ще станат закръглени и формата на вълната вече няма да изглежда или ще се държи като истински квадрат.Това е така, защото тези по -високи хармоници са това, което придава на квадратна вълна острите си ръбове и бързи преходи.

В диаграмата на спектъра на квадратна вълна ще видите силни сигнали на странните хармоници-3-ти, 5-ти, 7-ми и т.н.Тези сигнали падат по силата, когато се увеличават по честота.Няма да видите равномерни хармоници, защото квадратните вълни не ги съдържат.Този модел е част от това, което придава на квадратните вълни уникални свойства както в звуково, така и в електронно поведение.

Разбирането, че квадратна вълна е изградена от синусоидни вълни помага да се обясни защо се държи така, както го прави.Независимо дали работите със звук, сигнали за време или логически импулси, тази скрита структура на хармониците играе голяма роля в това как функционират квадратните вълни в реални вериги.

Използване на квадратни вълни в реални вериги

Квадратните вълни се използват в много различни видове електронни вериги, особено когато времето и контролът са важни.Едно от най -често срещаните приложения е в сигнали на часовника.В цифровата електроника всяка операция често е определена от импулс на часовник - повтаряща се квадратна форма на вълната, която казва на системата кога да се премести на следващата стъпка.Микроконтролерите, процесорите и други цифрови чипове разчитат на този постоянен ритъм, за да функционират правилно.

Ще намерите и квадратни вълни в Модулация на импулсна ширина (PWM), който се използва за контрол на устройства като мотори, светодиоди или дори аудио сигнали.Променяйки колко дълго сигналът остава висок или нисък през всеки цикъл, можете да регулирате неща като яркост или скорост, без да е необходимо да променяте напрежението.Това е полезно при неща като вентилаторни контролери, димерни вериги и роботика.

Друго често срещано място, което квадратни вълни се появяват превключващи вериги.Те се използват за включване и изключване на компоненти бързо, като например в захранване, системи за модулация на сигнала или цифрови логически порти.Тъй като квадратните вълни се променят чисто между високи и ниски състояния, те са идеални за работа с тези видове превключващи действия.

Те също са полезни в Тестване и отстраняване на грешки.Ако проектирате верига и искате да проверите как реагира на сигналите, квадратна вълна от генератор на функции често е първото нещо, което ще опитате.Той помага да се разкрие как веригата обработва бързи преходи, което е особено важно при високоскоростни или цифрови дизайни.

Как да генерирам квадратни вълни?

Има няколко лесни и надеждни начина за генериране на квадратни форми на вълни, независимо дали работите върху обикновен проект за електроника или изграждате по -напреднала система.Един от най -често срещаните инструменти за това е 555 Таймер IC.Това е малък, евтин чип, който се използва от десетилетия в хоби и професионални схеми.Когато се настрои в режим Astable, таймерът 555 създава непрекъсната квадратна вълна и можете да регулирате честотата и работното цикъл, като промените няколко резистора и кондензатор.

Друг популярен метод е използването на микроконтролери.Тези малки програмируеми чипове, като тези в Arduino или други дъски за разработка, могат да генерират квадратни вълни чрез своите цифрови изходни пинове.Можете да напишете кратко парче код, който включва и изключва PIN на редовни интервали.Много микроконтролери също поддържат PWM (модулация на импулсна ширина)), което ви позволява да контролирате високото и ниското време на всеки импулс - полезно, ако се нуждаете от квадратна вълна, която не е перфектно балансирана.

За по -прецизен или гъвкав контрол може да използвате a Генератор на функции или генератор на сигнали.Това са инструменти, които ви позволяват да зададете точната честота, амплитудата и формата на формата на вълната, включително квадратни вълни.Те често се използват в лаборатории или тестови настройки, където точността и обхвата имат повече значение.

Квадратните вълни също могат да бъдат създадени с помощта на вериги на осцилатор.Тези вериги са изградени с помощта на компоненти като транзистори, кондензатори или оперативни усилватели.В зависимост от това как са проектирани, те могат да произвеждат квадратни вълни самостоятелно или в комбинация с други типове вълни.

В дигиталния свят можете дори да генерирате квадратни форми на вълни, използвайки Софтуер .Ако работите с аудио, симулации или обработка на цифрови сигнали, можете да напишете код, който създава данни за квадратна вълна и го изпраща на изходно устройство.Това е често срещано при синтеза на музика или при тестване на софтуерни системи, които се нуждаят от сигнали за време.

Заключение

Квадратните вълни може да изглеждат прости, но те играят голяма роля за това как работят електронните системи.От времето и преминаването до контрола на звука и сигнала, те се използват по много различни начини.Видяхте как са създадени, как се държат и къде се появяват в реални вериги.С тези основни знания ще намерите по -лесно да разберете или използвате квадратни форми на вълни в собствените си проекти или учене.
