Какво е LDR и как работи в електрониката

Резистор, зависим от светлина, или LDR, е специален компонент, който реагира на светлината, като променя съпротивлението му.Колкото повече светлина получава, толкова по -ниска става неговата съпротива.Тази проста, но мощна функция го прави идеален за устройства, които трябва да усещат светли или тъмни.От уличните светлини до алармите за взлом, LDR се използват в много системи, които разчитат на автоматично откриване на светлина.Те са лесни за използване, достъпни и работят добре както в основни, така и в по -напреднали вериги.Тази статия обяснява как работят LDRS, как са изградени и къде можете да ги използвате в приложения в реалния живот.

Каталог

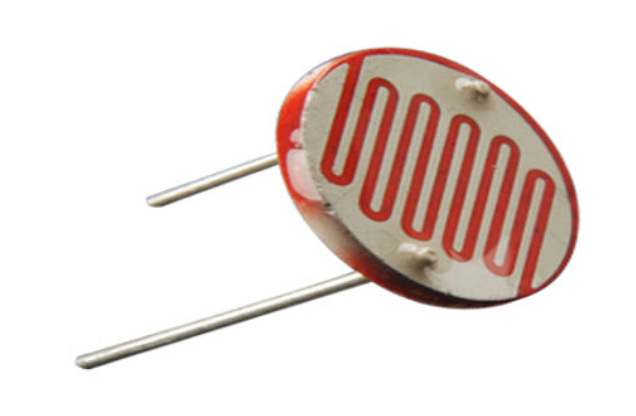

Фигура 1. Резистор, зависим от светлината

Въведение в резистора, зависим от светлината

A Резистор, зависим от светлината (LDR) е електронна част, която реагира на светлината.Когато светлината падне върху нея, съпротивлението му се променя веднага.Колкото повече светлина получава, толкова по -ниска става неговата съпротива.Тази промяна не е малка - може да се измести в широк диапазон.На тъмно LDR може да има съпротива на няколко Мегаом, но при ярка светлина, това може да се спусне само до няколко сто ома.Поради това поведение, LDR се използват в много устройства, където е необходимо откриване на светлина.

Този отговор на светлината също зависи от дължина на вълната на светлината.Някои дължини на вълните го засягат повече от други, което означава, че не цялата светлина има едно и също въздействие.Това е една от причините LDR да бъдат избрани внимателно въз основа на това къде и как ще бъдат използвани.

LDR са направени от Полупроводникови материали, които им позволяват да реагират на светлината.Използван е често срещан материал кадмий сулфид (CD). Поради опасенията на околната среда обаче този материал е ограничен в много европейски страни.Други материали като кадмиев селенид (CDSE) също са ограничени по подобни причини.Алтернативи като оловен сулфид (PBS) и индиев антимонид (INSB) понякога се използват на тяхно място.

Въпреки че LDR са направени от полупроводници, те са все още Пасивни компоненти.Това означава, че те не усилват активно или превключват сигнали.Също така, за разлика от фотодиоди или фототранзистори, Ldrs правят не съдържа PN-кръстовище.Това ги прави различни от другите светлинни устройства и това е част от това, което им дава уникалното им поведение и широко използване.

LDR символ

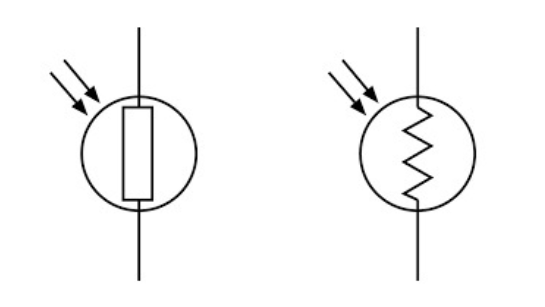

Фигура 2. LDR символ

Когато четете диаграма на веригата и попадате на a Резистор, зависим от светлината (LDR), ще забележите, че символът му прилича много на обикновен резистор.Това, което го прави различен, са двете малки Стрелките, насочени към резистора.Тези стрелки са там, за да покажат това Светлината пада върху компонента, което е това, което се отразява на поведението му.Тази визуална улика ви помага да разберете, че стойността на резистора не е фиксирана - тя се променя в зависимост от количеството светлина, която го удря.

Същият този стил на символа се използва и за други чувствителни към светлината части, като фотодиоди и фототранзистори.В тези случаи стрелките служат на същата цел - да покажат това светлина активира или влияе на компонента.Използвайки тези визуални символи, става по -лесно бързо да се идентифицира как всяка част работи във верига, без да се нуждае от дълго обяснение.

Как е изграден LDR

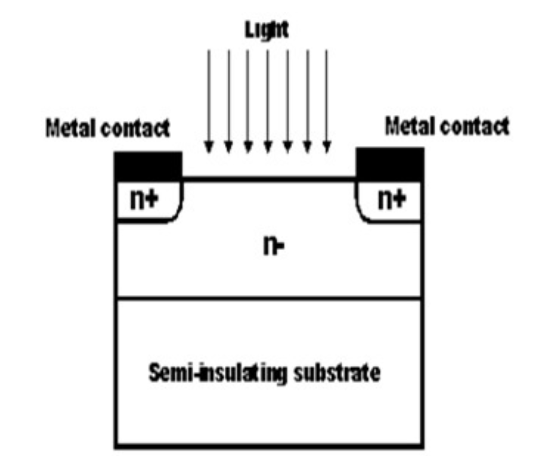

Фигура 3. Части и структура на LDR

The Изграждане на резистор, зависим от светлината (LDR) започва със специален светлинен чувствителен материал Това може да отговори на промените в светлината.Този материал е внимателно поставен върху силна, непровокастна основа, често изработена от керамика.Керамиката действа като изолатор и осигурява подкрепа за цялата структура.

За да получите правилната съпротива и мощност, чувствителният към светлина материал е подреден в a Zigzag модел .Тази форма увеличава пътя, по който токът трябва да пътува, което помага за постигане на желаните електрически свойства.The Zigzag оформление Също така разделя структурата на две секции, всяка от които е свързана с метален контакт.

Тези метални контакти, наричани още омични контакти, се поставят от двете страни на материала.Тяхната работа е да позволят на електричеството да тече в и извън LDR.Важно е тези контакти да имат много ниска устойчивост, така че всяка промяна в съпротивата на LDR идва само от ефекта на светлината, а не от самите контакти.

Днес вредни материали като олово и кадмий се избягват в производството на LDR, тъй като те не са безопасни за околната среда.По -безопасните алтернативи се използват за намаляване на въздействието върху околната среда, като същевременно поддържат LDR ефективен.

Как работи LDR

Работата на An LDR (резистор, зависим от светлината) се основава на прост, но интересен ефект, наречен фотопроводимост.Това означава, че материалът вътре в LDR става по -добър в носенето на електричество, когато е изложен на светлина.Когато светлината удари повърхността на LDR, енергията от тази светлина се абсорбира от материала и това причинява промени на атомно ниво.

Вътре в материала, Електроните обикновено остават във валентната лента, където не се движат свободно.Но когато дойде достатъчно светлинна енергия, тя дава натиск на тези електрони, помагайки им да скочат в проводима лента.В тази нова лента електроните могат да се движат свободно и да носят електрически ток.Това обаче се случва само ако Леки фотони имат повече енергия от лента на материала.

Тъй като повече електрони правят този скок, броят на Носителите на таксите се увеличават.Това води до по -добра проводимост, което означава По -ток може да тече през LDR.В резултат на това Съпротивата намалява.И така, когато светлината е ярка, LDR предлага по -малко съпротивление и когато е тъмно, съпротивлението се повишава.Това просто поведение е това, което прави LDRs толкова полезни в светлинните приложения.

Обяснено LDR верига

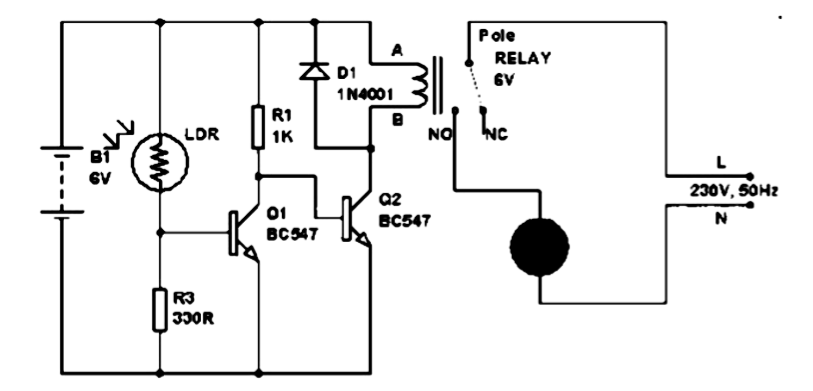

Фигура 4. Диаграма на веригата LDR

An LDR верига е проектиран да реагира автоматично на промените в светлината и използва няколко основни компонента, за да се случи това.Те обикновено включват An LDR, Relay, Darlington двойка, диод и някои резистори.Целта на тази настройка е да включите или изключите светлина или изключване в зависимост от това колко светлина е наоколо.

Веригата получава мощността си от a Източник на постояннотоково напрежение, които могат да дойдат или от a батерия или a верига на мостовия токоизправител.Ако се използва променлива мощност, a Стъпкана трансформатор Намалява високото захранване с 230V променлив ток до 12V AC.Оттам, мостов изправител—Дъстено с помощта на четири диода, подредени по специфичен начин -Преобразува променлив ток в постоянен ток.A регулатор на напрежението след това сваля този 12V DC до 6V DC, което е това, което LDR веригата обикновено работи.Тази настройка гарантира, че веригата на сензора на светлината има стабилно и непрекъснато снабдяване, въпреки че основният вход е стандартното домакинство.

По време на ден, съпротивлението на LDR е ниска - обиколка 100 ома.Защото токът винаги тече през път на най -малко съпротива, по -голямата част от него преминава през LDR и заобикаля останалите компоненти, като релевата намотка.В резултат на това Релето не получава достатъчно мощност да се активира и свързаната светлина остава изключване.

At нощ, ситуацията се променя.Съпротивата на LDR се повишава драстично - често толкова високо 20 мегаоми.С тази висока устойчивост много малко ток преминава през пътя на LDR.Вместо това токът поема другия път, където се влива в Transistors Darlington Pair.Когато напрежението в основата на тази двойка се издигне отгоре 1.4V, транзисторите Включете, позволявайки достатъчно ток, който да зарежда с енергия релейна намотка.След като релето се активира, свързаната светлина или устройство е включен.

Тази умна настройка използва Основни принципи на съпротива и текущ поток За да контролирате устройства въз основа на заобикалящата светлина, което я прави полезен за външни светлини, автоматични лампи и подобни приложения.

Ефект на честотата върху LDR

The Чувствителност на LDR не зависи само от това колко ярка е светлината - тя също се променя въз основа на дължина на вълната от тази светлина.Дължината на вълната е свързана с цвят или честота на светлината.Някои LDR са по -отзивчиви към определени дължини на вълната, особено тези, които попадат в определен диапазон.Когато дължината на вълната на светлината е Извън този диапазон, LDR изобщо може да отговори.Това означава, че LDR не е еднакво чувствителен към всички видове светлина.

The Материал, използван за направата на LDR Играе голяма роля за това как реагира.Различните материали реагират по -добре на различни части от светлинния спектър.Ето защо LDR, направени от един тип материал, могат да работят добре на дневна светлина, докато други може да са по -подходящи за откриване на светлина в инфрачервения (IR) диапазон.

По -специално, Външни LDRS- които са направени с помощта на добавени примеси - е по -чувствителна към специфични дължини на вълната.Те често се използват при работа с инфрачервена светлина, като например в системи за дистанционно управление или нощни устройства.Въпреки това, когато работите с инфрачервени, има важно нещо, което трябва да имате предвид: IR радиацията носи топлинаи тази топлина може да се натрупа в устройството.Така че, ако използвате LDR в приложения, свързани с IR, е добра идея да Управлявайте внимателно топлината за да се избегне повредата на компонента или да повлияе на неговата точност.

Време за забавяне в LDRS

Едно от нещата, които трябва да сте наясно, когато използвате Ldr е него латентностили време за забавяне.Това се отнася до колко време отнема LDR да реагира, след като има промяна в нивото на светлината.Когато светлината около нея се промени, LDR не се прехвърля незабавно към новата си съпротива.Вместо това отнема кратък момент, за да се установи в новата си стойност.Това забавяне е важно да се вземат предвид, когато проектирате схеми, които разчитат на бързи промени в светлината.

Поради това Бавна реакция, LDR не са идеални за ситуации, при които Нивата на светлината се променят бързо-Например, при високоскоростни сензорни или бързо мигащи системи.Но за приложения, при които нивото на светлината се измества по -постепенно, като в автоматични нощни лампи или сензори на открито, това забавяне обикновено е не е проблем.

The Време за реакция на LDR може да варира в зависимост от това дали светлината се увеличава или намалява.Например, когато светлината внезапно е включена след тъмнината, LDR обикновено реагира в рамките на a Малко десетки милисекунди.Когато обаче светлината е отстранена, LDR може да вземе до пълна секунда да се върне към тъмната си съпротива.Това по -бавно време за възстановяване е нещо, което често ще намерите, споменато в Datasheet на компонента.

Всъщност таблиците с данни обикновено включват Стойности на тъмната съпротива измерени на зададени интервали от време - точно след това 1 секунда и 5 секунди.Тези стойности помагат да се даде представа колко бързо или бавно се настройва LDR, което може да ви насочи при избора дали отговаря на нуждите на вашата верига.

Основни характеристики на LDR

Разбиране на основните характеристики на LDR (резистор, зависим от светлината) Помага ви да получите по -ясна картина за това как се държи в различни ситуации на осветление.Тези спецификации ви показват как резисторът реагира, когато е в тъмното, когато светлината го удари и колко мощност може безопасно да се справи.Вместо да гадаете как може да реагира LDR, тези стойности ви дават надеждна информация, която можете да използвате, когато сглобявате схема.

Например, знаейки колко Съпротива, която LDR предлага в тъмнина Казва ви колко чувствителна ще бъде вашата система за откриване на светлина, когато няма светлина.От друга страна, Съпротива под ярка светлина Показва колко ще се увеличи токът, когато околната среда светва.Функции като Разсейване на мощността и Максимално напрежение Уверете се, че не натискате LDR отвъд това, което може да се справи, което помага да се избегнат повреди и поддържат безпроблемно веригата ви.

Когато работите по проект като Автоматична нощна лампа, a Сензор за дневна светлинаили всякакъв вид Леко активиран превключвател, Тези стойности ви ръководят при избора на правилния компонент.Съответствието на функциите на LDR с нуждите на вашата верига гарантира по -добра производителност, по -дълъг живот и по -точни отговори.Като обръщате внимание на тези подробности, можете да изградите устройства, които работят по -надеждно и да реагират на светлината точно по начина, по който искате.

Спецификация	Стойност
Максимално разсейване на мощността	200 MW
Максимално напрежение при 0 лукс	200 v
Дължина на върха на вълната	600 nm
Минимална съпротива при 10 лукса	1.8 kΩ
Максимална устойчивост при 10 лукса	4.5 kΩ
Типична съпротива при 100 лукса	0,7 kΩ
Тъмна съпротива след 1 секунда	0,03 MΩ
Тъмно съпротива след 5 секунди	0,25 MΩ

LDR поведение и характеристики

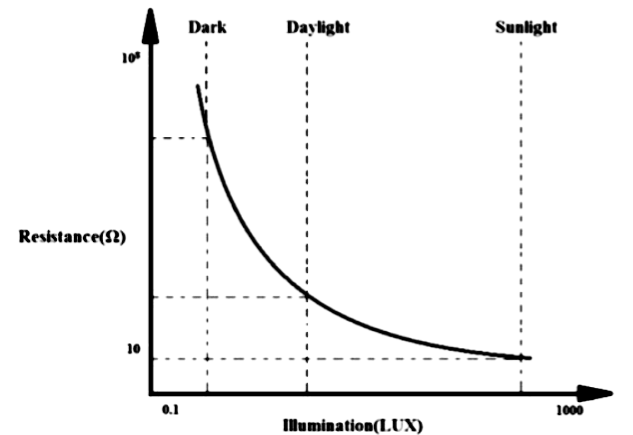

Фигура 5. Съпротивление срещу светлинна графика на LDR

An LDR (резистор, зависим от светлината) е силно отзивчив към промените в светлината.Едно от най -забележимите му поведения е как е неговото Съпротивлението пада, когато светлината стане по -силна.Когато интензивността на светлината се увеличи, съпротивлението на LDR може да падне бързо - понякога под 1kΩ.Това го прави идеален за ситуации, при които трябва да откриете яркост и да реагирате бързо на него.

Когато светлината удари повърхността на LDR, материалът вътре започва да се провежда по -добре, а съпротивлението намалява.От друга страна, ако поставите LDR в тъмнина, него Съпротивата се повишава отново.Тази висока устойчивост в тъмнината често се нарича като тъмна съпротива.Ако поддържате стабилно напрежение през LDR и интензитетът на светлината се увеличава, токът също ще се увеличи- Благодаря на спада на съпротивата.Начинът, по който работи тази връзка между светлина и съпротива е ясно показан в неговата характерна крива.

LDR не реагират по напълно право, което означава, че са нелинейна устройства.Поведението им зависи от повече от просто яркост - то също се променя в зависимост от дължина на вълната на светлината падане върху тях.Някои LDR може да не реагират много на определени дължини на вълната и това най -вече зависи от вид материал използва се при приготвяне на резистора.

Друга важна характеристика е Време за реакция.Когато светлината внезапно удари LDR, тя реагира бързо - обикновено 8 до 12 милисекунди.Когато обаче светлината е отстранена, тя отнема Няколко секунди за съпротивата да се върне към първоначалната си стойност.Това по -бавно възвръщаемост се нарича Скорост на възстановяване.Това свойство всъщност е полезно в някои приложения, като Аудио компресори, където бавното възстановяване помага да се изглади сигнала.

В сравнение с други светлинни компоненти като фотодиоди и фототранзистори, LDR са по -бавно и по -малко отзивчив.A фотодиод е активно полупроводниково устройство с a PN-кръстовище който преобразува светлината директно в електрически сигнали.За разлика от тях, LDR е a Пасивен компонент без PN-кръстовище.Въпреки че също реагира на светлината, той не генерира електричество по същия начин.Той просто променя своята съпротивление, което го прави подходящ за основно откриване на светлина, но не и високоскоростно или високо прецизно усещане.

Различни видове LDR

LDRs (резистори, зависими от светлината) се предлагат в различни видове и тяхната класификация обикновено се основава на или на материал, използван за тях или техните линейност в отговор на светлината.Тези различия влияят върху начина, по който LDR се държи при различни условия на осветление, което прави някои видове по -подходящи за специфични приложения от други.Нека да проучим двата основни начина, по които LDR са категоризирани.

Въз основа на фоточувствителен материал

Един често срещан начин за класифициране на LDRs е по вида на фоточувствителен материал използвани в тяхното строителство.Различните материали реагират по -добре на различни видове светлина.Например, LDR, направени с кадмий сулфид (CD) са много отзивчиви към видимата светлина, което ги прави идеални за сензор за светлина с общо предназначение.Те могат да открият по -голямата част от дължините на светлинните вълни, които също са видими за човешкото око.

Ако вашето приложение включва откриване Инфрачервена (IR) радиация, след това LDR, направен от оловен сулфид (PBS) би било по -подходящо.Тези видове са по-чувствителни към IR дължините на вълните, които не са видими за човешкото око, но се използват в много системи за дистанционно наблюдение или нощно откриване.

Други материали като Талий сулфид и кадмий селенид се използват и в някои LDRs, всеки от които предлага различни нива на чувствителност в зависимост от спектъра, който те са предназначени за откриване.

Въз основа на линейността

LDR също могат да бъдат групирани въз основа на това как техните Промените в съпротивлението във връзка с интензивността на светлината- Това се нарича линейност.В този случай те са линейни или нелинейни типове.

Линейни LDR са тези, които показват плавен и предвидим спад на съпротивлението с увеличаване на нивото на светлината.Поради това последователно поведение, те понякога се наричат ​​като фотодиоди, особено в вериги, които зависят от стабилни и надеждни отговори.В много настройки обаче все пак ще видите, че се използват като Фоторезистори заради тяхната подобна операция.

От друга страна, Нелинейни LDRS са по -чести и се използват в общите приложения.Те не следват реакция на права линия и тяхната съпротива може да варира с различни скорости в зависимост от количеството светлина.Едно от ключовите неща, които трябва да се отбележи, е, че тяхното поведение обикновено е Не е засегнат от полярността на приложеното напрежение, което ги прави по -прости за използване в основни вериги.

Разбирайки тези два основни типа - основани на материала и поведението - можете да изберете вида на LDR, който най -добре отговаря на вашия проект, независимо дали е за сензор за дневна светлина, светлини за движение или дори инфрачервено откриване.

Предимства и недостатъци на LDR

Предимства	Недостатъци
Висока чувствителност към светлината	Тесен спектрален отговор
Малка и проста структура	Хистерезис ефект
Лесен за използване и свързване	Ниска температурна стабилност в чувствителни материали
Рентабилен	Бавна реакция в някои стабилни материали
Няма потенциал за кръстовище	Не е подходящ за бързо променящи се светлинни условия
Високо съотношение на устойчивост на светлина към тънка	По -малко отзивчиви в сравнение с фотодиодите или фототранзисторите
Подходящ за основни приложения за чувствителност към светлина	Изпълнение, засегнати от температурните промени

Общи употреби на LDR

Резистори, зависими от светлината (LDR) се използват в много ежедневни приложения, защото са прости, надеждни и ниска цена.Тези устройства са идеални за ситуации, в които трябва Открийте присъствието или отсъствието на светлина.Тъй като реагират на промяната на нивата на светлината, те обикновено се използват като светлинни сензори В различни видове електронни системи.

Една често срещана употреба на LDR е в Автоматични улични светлини.В тези системи LDR усеща естествената светлина отвън.Когато се тъпче вечер, съпротивлението се увеличава, което задейства светлината да се включи автоматично.Сутрин, с увеличаване на слънчевата светлина, съпротивлението пада и светлината се изключва - помага на Спестете енергия без ръчни усилия.

LDR също се използват в алармени часовници които регулират яркостта на екрана въз основа на осветлението в стаята или в Алармени системи за взлом, където внезапна промяна в светлината (като отваряне на врата или прозорец) може да задейства сигнал.Ще ги намерите и в леки измервателни уреди, които измерват интензивността на светлината в дадено пространство и са полезни за фотография или грижа за растенията.

Друга интересна употреба е в Проектът за улична светлина, запазващ за електроенергия където интензивността на светлината се променя въз основа на околностите.По време на часове с нисък трафик яркостта намалява, за да спести енергия и когато се открие движение или тъмнина, светлините отново светят.Това не само подобрява ефективността, но и удължава живота на осветителната система.

Защото LDR са Лесно за интегриране в вериги, те често се използват в студентски проекти, Хоби комплекти, и прости системи за автоматизация.Тяхната гъвкава употреба както в малки, така и в големи настройки ги прави популярен избор за светлинни приложения в различни области.

Спестяване на енергия с улични светлини, контролирани от интензивността, с помощта на LDR

Днес повечето магистрали са осветени с помощта на HID (високоинтензивни изпускателни) лампи, които консумират много сила.Един от често срещаните проблеми с тези лампи е, че те нямат автоматизирана система, за да Включете и изключете въз основа на естествената светлина.Те често остават на по -дълго, отколкото е необходимо, губейки енергия.За да се реши това, използва подобрено решение LED светлини с контрол на интензитета, управлявано от LDR (резистор, зависим от светлината).

Тази модерна система е проектирана да намали консумация на енергия Виждани в традиционните настройки на осветлението.Вместо скрити лампи, той използва Светодиоди, които изискват по -малко енергия а също и последно много по -дълго.Това, което прави този подход по -ефективен, е, че Яркостта на светлините може да се регулира В зависимост от времето на нощта и колко всъщност е необходимо осветление.

В основата на тази система е Ldr , която открива околната светлина.През деня, когато слънчевата светлина е силна, съпротива на LDR капки, изпращайки сигнал до контролера, за да изключите светлините.Тъй като става тъмно, съпротивлението се увеличава и Светлините автоматично се включват.

Клъстер от Светодиодите образуват уличната светлинаи a Микроконтролер Управлява тяхната яркост.Програмиран е да контролира Интензивност с помощта на PWM (модулация на ширината на импулса) сигнали.През нощта, когато трафикът е висок, светлините остават ярки.Тъй като трафикът се забавя през часовете в края на нощта, Яркостта постепенно намалява, помага на Запазете енергия.В 6:00 ч. Светлините се изключват напълно и те отново се включват в 18 p.m., повтаряйки цикъла всеки ден.

Тази система може да бъде допълнително подобрена чрез добавяне на a слънчев панел.Панелът ще преобразува слънчевата светлина в напрежение през деня, което може да се съхранява и по -късно свикна захранване на LED уличните светлини.Това би направило системата още по -ефективна и екологичен, Намаляване на разчитането на електрическата мрежа.

Заключение

LDR са прости, достъпни и полезни компоненти, които променят своята съпротивление въз основа на нивата на светлината.Те играят ключова роля в много автоматични системи, като светлини, които се включват през нощта или DIM въз основа на яркостта.Разбирането на това как работят LDR и как се използват, може да ви помогне да създадете по -интелигентни и по -ефективни вериги.От основни сензори до енергийно спестяващо улично осветление, приложенията са широки и практични.Независимо дали работите по малък проект или по -голяма осветителна система, LDR може да бъде полезна част от вашия дизайн.
